Муфты концевые наружной установки для силовых кабелей на напряжение 10 кВ
Общие сведения
Муфты типа КН Ст-Сх 3x10-240-10 для силовых кабелей с пропитанной бумажной изоляций в свинцовой или алюминиевой оболочке на напряжение 10 кВ, частоты 50 Гц для сетей с изолированной и заземленной нейтралью, в дальнейшем именуемые муфты КН Ст предназначены для обеспечения электроснабжения сельских, промышленных и других объектов.
Структура условного обозначения
КН Ст-Сх 3xХ-Х-10:
К - концевая;
Н - наружной установки;
Ст - стальной корпус;
Сх - сельскохозяйственного исполнения;
3х - количество жил кабеля;
Х - наименьшее сечение жил кабеля, мм2;
Х - наибольшее сечение жил кабеля, мм2;
10 - номинальное напряжение кабеля, кВ.
Муфты КН Ст соответствуют ТУ 34-09.11364-89.
Нормативно-технический документ
ТУ 34.09.11364-89
Технические характеристики
Номинальное напряжение, кВ - 10 Наибольшее рабочее напряжение, кВ - 12 Номинальный ток, А - допустимый для данного сечения кабеля Ток термической стойкости в течение 1 с при сечении кабеля 3x240 мм2, кА - 32,64 Ток динамической стойкости для кабеля сечением 3x240 мм2, кА - 55 Срок службы, не менее, лет - 30 Габаритные размеры, мм, не более - 700x670x185 Масса, кг, не более - 22,7
Гарантийный срок эксплуатации - 4,5 года со дня ввода в эксплуатацию.
Конструкция и принцип действия

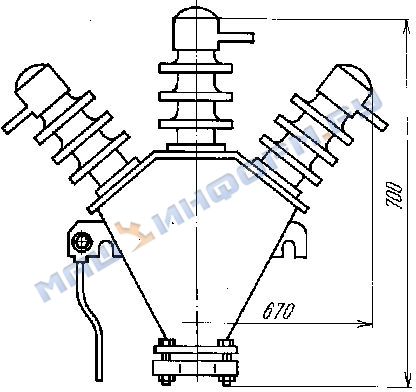

Общий вид муфты КН Ст приведен на рисунке.
Муфта КН Ст выполнена в виде сварного корпуса из толстолистового металла. В верхней части установлены съемные (при монтаже) проходные изоляторы с латунными головками. К внутренней стороне латунных головок крепятся при помощи наконечников жилы кабеля, с внешней стороны к пластинам провода ВЛ. С нижней стороны корпуса устанавливается уплотняющий сальник.
В комплект поставки входят: муфта КН Ст с изоляторами, установленными в транспортное положение; провод заземляющий; колпачки головок муфт - 3 шт.; крепежные детали; паспорт; инструкция по монтажу и эксплуатации. для кабелей с сечением жил от 10 до 70 мм2
(код ОКП 35 9917 5301);
для кабелей с сечением жил от 95 до 240 мм2
(код ОКП 35 9917 5305).
