Муфты для силовых кабелей с бумажной изоляцией на напряжение 20 и 35 кВ марок КНО, КНОн, КНОк, СЛО и др
Общие сведения
Муфты предназначены для соединения и оконцевания силовых кабелей с бумажной изоляцией на номинальное напряжение 20 и 35 кВ переменного тока частотой 50 Гц.
Муфты на напряжение 35 кВ могут применяться на номинальное напряжение от +50 до +75 кВ постоянного тока.
Структура условного обозначения
КНО - концевая муфта наружной установки, однофазная, для оконцевания кабелей с бумажной изоляцией;
КНОн - концевая муфта наружной установки, однофазная, для оконцевания кабелей с бумажной изоляцией, пропитанной нестекающим составом;
КНОк - концевая муфта наружной установки, однофазная, с компенсатором, для оконцевания кабелей с бумажной изоляцией;
СЛО - муфта соединительная латунная, однофазная, для соединения кабелей с бумажной изоляцией;
ССО - муфта соединительная свинцовая, однофазная, для соединения кабелей с бумажной изоляцией;
СТЭО - муфта стопорная, однофазная, с эпоксидным барьером, для соединения кабелей с бумажной изоляцией при прокладке на трассах с разностью уровней более 15 м и соединения кабелей с бумажной пропитанной изоляцией с кабелями с бумажной изоляцией, пропитанной нестекающим составом.
Муфты марок КНОк, СЛО, СТЭО могут изготовляться в тропическом исполнении, при этом к марке добавляется буква Т.
Защитные кожухи для соединительных и стопорных муфт для подземной прокладки, марок КзЧ и КзЧг чугунные; КзП и КзПг - пластмассовые.
Защитные кожухи для соединительных и стопорных муфт для подводной прокладки марки КвСт стальные.
Условия эксплуатации
Климатическое исполнение муфт У, ХЛ и Т, категория размещения для муфт марок КНО, КНОн и КНОк-1; СЛО; ССО и СТЭО-5 по ГОСТ 15150-69.
Высота над уровнем моря до 1000 м.
Температура окружающей среды от минус 50 до 50°С.
Относительная влажность воздуха до 98% при температуре 35°С, если в стандартах или технических условиях на муфты конкретных типов не указаны другие условия эксплуатации.
Монтаж муфт осуществляют в соответствии с технической документацией, утвержденной в установленном порядке. После монтажа на кабельных линиях муфты выдерживают в течение 10 мин испытание напряжением постоянного тока. Соединительные муфты предназначены для соединения кабелей, проложенных в земле на участках трассы с разностью уровней не более 15 м.
Муфты применяются в воде и в кабельных сооружениях при условии их защиты специальными кожухами.
Муфты соответствуют требованиям ТУ 16.К09-051-91 и ГОСТ 13781.0-86.
Нормативно-технический документ
ТУ 16.К09-051-91;ГОСТ 13781.0-86
Технические характеристики
Технические характеристики концевых, соединительных и стопорных муфт указаны в табл. 1.
Таблица 1
| Марка муфты | Номинальное напряжение, кВ | Испытательное напряжение, кВ | Гарантируемый ток динамической стойкости, кА | Гарантируемый ток термической стойкости, кА | Размеры, мм | Расчетная масса, кг | ||||
| постоянного тока в течение 10 мин | переменного тока частотой 50 Гц в течение 4 ч | Н | D | h | h1 | |||||
| КНО | 20 35 | 100 175 | 75 115 | 55 55 | 10 10 | 460 625 | 178 213 | 300 408 | 230 325 | 20 28 |
| КНОн КНОк | 35 20 35 | 175 100 175 | 115 75 115 | 55 55 55 | 10 10 10 | 625 460 625 | 213 178 213 | 408 300 408 | 325 230 325 | 39,6 21 30 |
| СЛО | 20 35 | 100 175 | 75 115 | 55 55 | 10 10 | 640 640 | 80 80 | – – | – – | 7,6 9 |
| ССО | 20 35 | 100 175 | 75 115 | 55 55 | 10 10 | 640 640 | 80 80 | – – | – – | 8,2 9,6 |
| СТЭО | 20 35 | 100 175 | 75 115 | 55 55 | 10 10 | 640 640 | 80 80 | – – | – – | 7,2 9,2 |
Гарантийный срок эксплуатации - 4,5 года со дня ввода муфт в эксплуатацию. Срок службы муфт не менее 30 лет.

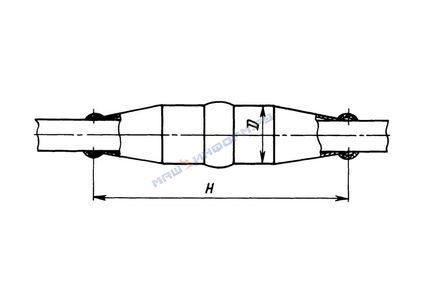

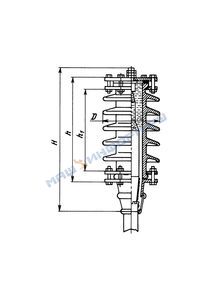

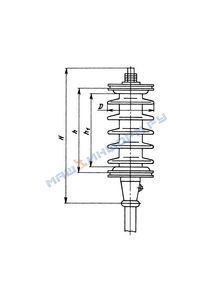

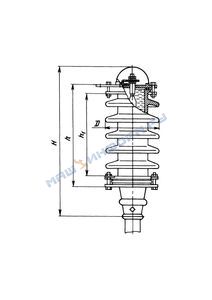

Размеры концевых муфт (рис. 1-4), соединительных и стопорных муфт (рис. 5) приведены в табл. 1.

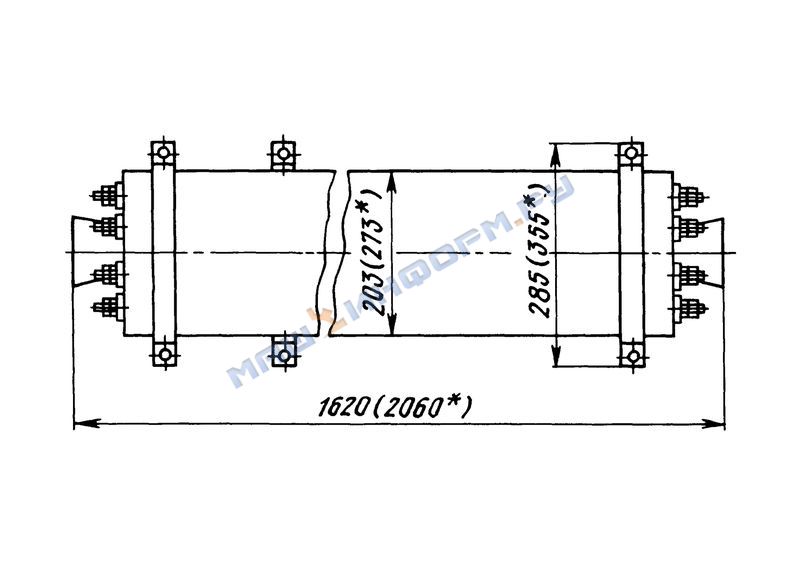

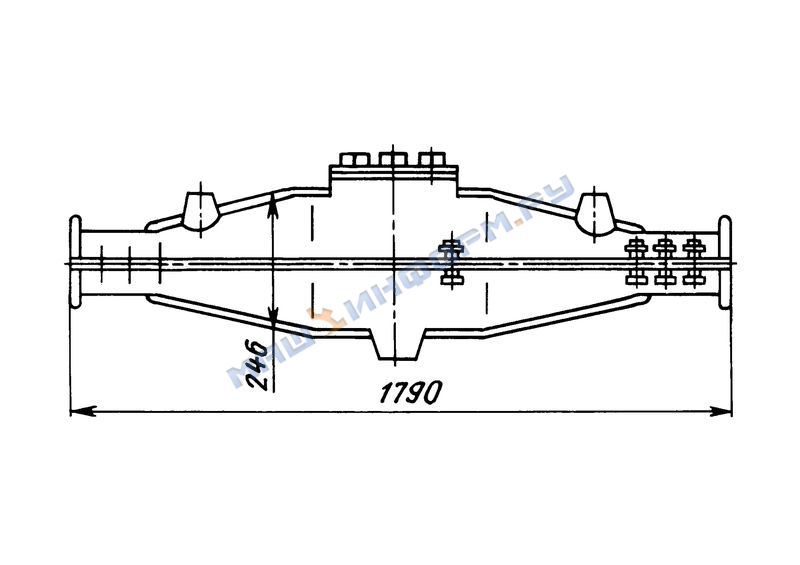

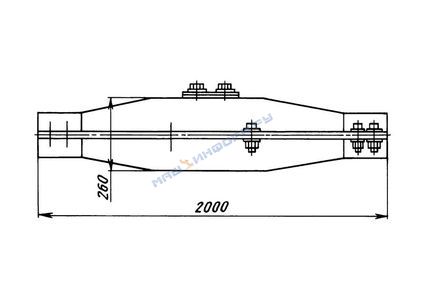

Конструкция и размеры защитных кожухов марок КзП-75, КзЧ-75 и КзЧг-75 соответствуют ГОСТ 13781.2-77, марок КзЧ-100, КзП-100, КзПг-100, КвСт-I и КвСт-II соответствуют указанным на рис. 6-9, размеры кожухов приведены в качестве справочного материала.
*Для кожуха марки КпСт-п.
Наружные и внутренние поверхности чугунных кожухов и крышек к ним должны иметь лакокрасочные покрытия по ГОСТ 9.074-77 для исполнения У, ГОСТ 9.404-81 для исполнения ХЛ и ГОСТ 9.401-89 для исполнения Т. Облуженные участки не окрашиваются.
Стальные кожухи должны иметь покрытие Ц20 по ГОСТ 9.306-85 с последующей окраской лаком марки БТ577 по ГОСТ 5631-79 для исполнений У, ХЛ, и Кд 12 Хр по ГОСТ 9.306-85 для исполнения Т.
Детали муфт в местах, предназначенных для пайки при монтаже, должны быть облужены. Толщина полуды должна быть не менее 9 мкм.
Крепежные детали, изготовленные из стали, должны иметь покрытие по ГОСТ 9.303-84 для условий эксплуатации в воздушной среде.
Медная жила для экранов на конусах усиливающей подмотки должна быть конструкции не ниже класса 4, луженая, сечением 2,5 мм2 по ГОСТ 22483-77.
Заземляющий провод медный, луженый, сечением, указанным в табл. 2, конструкции не ниже класса 4 по ГОСТ 22483-77. На обоих концах заземляющего провода должны быть напрессованы луженые наконечники по ГОСТ 7386-80. Для соединительных и стопорных муфт в пластмассовом кожухе оконцевание заземляющего провода наконечниками не требуется.
Таблица 2
| Сечение жил кабеля, мм2 | Сечение заземляющего провода, мм2, для климатического исполнения | |
| У, ХЛ | Т | |
| 25–50 | 25 | 25 |
| 70 | 25 | 35 |
| 95 | 25 | 50 |
| 120–185 | 25 | 70 |
| 240–400 | 25 | 95 |
| Примечание. Допускается отклонение сечения заземляющего провода, но не более чем на одно сечение в сторону увеличения. | ||
Для заливки соединительных и стопорных муфт применяется заливочный состав марки МК-45 по ГОСТ 6997-77, для заливки концевых муфт - морозостойкий маслоканифольный состав МКМ по нормативно-технической документации. Морозостойкий маслоканифольный состав МКМ по физико-механическим показателям соответствует требованиям и нормам, указанным в табл. 3.
Таблица 3
| Наименование показателя | Норма | Метод испытания |
| Температура вспышки в открытом тигле, ° С, не менее | 200 | ГОСТ 4338–74 |
| Усадка, %, не более | 5 | ГОСТ 6997–77 |
| Пробивное напряжение переменного тока частотой 50 Гц | 45 | ГОСТ 6997–77 |
| Морозостойкость, ° С, не более | 45 | ГОСТ 6997–77 |
| pH водной вытяжки | 4,5–8,0 | ГОСТ 6997–77 |
| Кинематическая вязкость при температуре 100 ° С, сСт, не менее | 50 | ГОСТ 33–82 |
Материалы, применяемые для изготовления муфт, соответствуют:
трубы латунные - ГОСТ 494-76
трубы из свинца с содержанием олова не менее 0,002% (ГОСТ 3778-78) из сплава ССуМО-Е (ГОСТ 1292-81) или из сплава 1/2 ССуМТ - Нормативно-технической документации
детали из пресс-материалов - Нормативно-технической документации
трубы медные - ГОСТ 617-72
листы латунные - ГОСТ 931-78
прутки стальные - ГОСТ 2590-88
сплав алюминиевый - ГОСТ 1583-89Е
чугун серый - ГОСТ 1412-85
латунь марки ЛЦ 16-К4 - ГОСТ 17711-80
изоляторы фарфоровые - ГОСТ 5862-79
Допускается применение других равноценных материалов по согласованию с разработчиком муфт.
В комплект поставки входят: детали для трех однофазных муфт в соответствии с комплектом рабочих чертежей и монтажные материалы.
Соединительные и стопорные муфты комплектуются одним защитным кожухом с диаметром горловины 100 мм для кабелей в трехфазном исполнении или тремя защитными кожухами с диаметром горловины 75 мм для однофазных кабелей.
