Муфта полиэтиленовая для соединения асбестоцементных труб МПТ
Общие сведения
Муфта предназначена для соединения асбестоцементных труб при строительстве кабельной канализации на городских телефонных сетях. МПТ-Х:
МПТ - муфта полиэтиленовая для телефонных сетей;
Х - исполнение (1; 2).
Условия эксплуатации
Климатическое исполнение УХЛ категории 2 по ГОСТ 15150-69.
Высота над уровнем моря до 1000 м.
Температура окружающего воздуха от минус 6 до 40°С.
Верхнее значение относительной влажности воздуха до 100% при температуре 25°С.
Атмосфера типа П.
Рабочее положение муфт в пространстве любое.
Режим работы продолжительный.
Муфты устанавливаются при температуре от минус 10 до 40°С.
Муфты соответствуют требованиям ТУ 45-76 АХПО.447.000 ТУ.
Нормативно-технический документ
ТУ 45-76 АХПО.447.000 ТУ
Технические характеристики
Средний срок службы муфт - не менее 15 лет.
Гарантийный срок - 1,5 года со дня ввода муфт в эксплуатацию.
Гарантийный срок хранения муфт - 3 мес с момента изготовления.
Конструкция и принцип действия
Муфты изготовлены из полиэтилена высокого давления (низкой плотности) по ГОСТ 16337-77.
Муфты подразделяются в зависимости от диаметров присоединяемых труб.

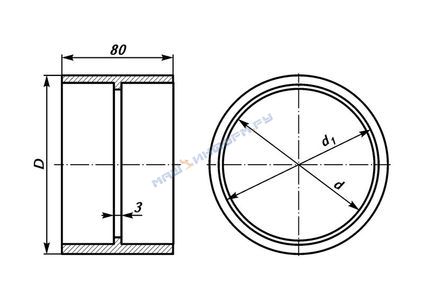

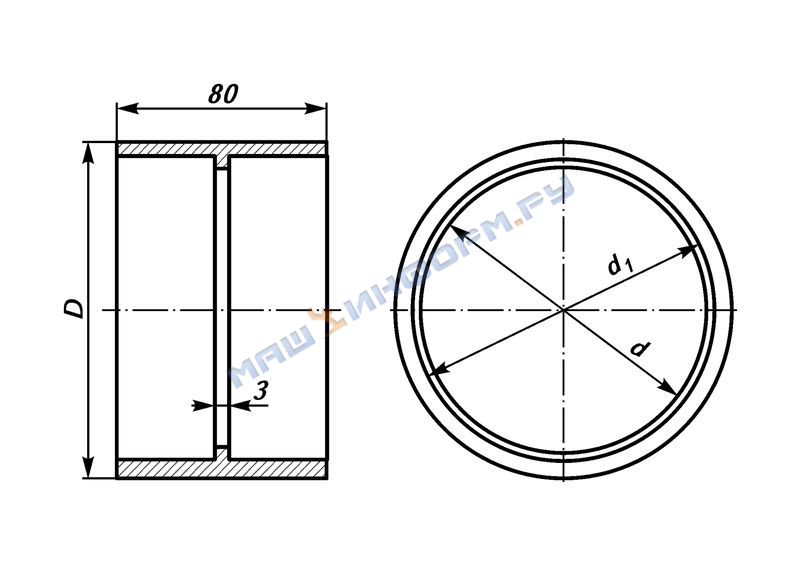

Габаритные и присоединительные размеры приведены на рисунке и в таблице.
Масса муфт приведена в таблице.
Таблица
| Тип муфты | Размеры, мм | Масса, кг | ||
| D | d | d1 | ||
| МПТ-1 | 122 | 110 | 116 | 0,072 |
| МПТ-2 | 128 | 116 | 122 | 0,081 |
