Электронасосы центробежные герметичные трансформаторные типов МТ63/10, МТ16/10, МТТ16/10
Общие сведения
Электронасосы типов МТ63/10, МТ16/10 и МТТ16/10 предназначены для перекачивания трансформаторного масла температурой до 80°С (МТТ16/10 - до 85°С) в системах охлаждения силовых стационарных трансформаторов (с электронасосами МТ) и передвижных (с насосами МТТ) установок.
Структура условного обозначения
МТ(Т) Х/Х-ХХ:
МТ - электронасос центробежный герметичный масляный
трансформаторный;
Т - для передвижных установок;
Х - номинальная подача, м3/ч;
Х - номинальный напор, м;
ХХ - климатическое исполнение (УХЛ) и категория размещения (1)
по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69.
Допускается длительная работа на высоте над уровнем моря до 3000 м в условиях вибрации до 100 Гц и ускорений до 1g (электронасосы МТТ16/10 - до 3g) и кратковременная работа (не более 20 с) при частоте вибраций до 50 Гц и ускорении до 3g.
Группа механического исполнения М6 по ГОСТ 17516.1-90.
Не допускается включение электронасоса, не залитого полностью маслом, и если из него не удален воздух.
Не допускается запускать и эксплуатировать электронасос при закрытой задвижке на линии нагнетании более 15 мин.
Условия хранения электронасосов до пуска в эксплуатацию - в помещениях с температурой от минус 50 до 50°С и относительной влажностью не более 98% при 35°С. Резкие колебания температуры и относительной влажности воздуха в помещении не допускаются. Не допускается хранение электронасосов в помещениях, содержащих едкие вещества, разрушающие металл и резину.
Транспортировка электронасоса должна производиться в упаковке предприятия-изготовителя.
Электронасосы соответствуют требованиям ТУ 16-062.039-92.
Нормативно-технический документ
ТУ 16-062.039-92
Технические характеристики
Основные параметры и технические данные электронасосов приведены в таблице.
Таблица
| Наименование параметра | Номинальное значение параметра для электронасосов типов | ||
| МТ63/10 | МТ16/10 | МТТ16/10 | |
| Подача Q, м3/ч | 63 | 16 | |
| Напор Н, м* | 10 | ||
| Частота вращения, мин-1 | 1500 | 3000 | |
| Частота тока, Гц | 50 | ||
| Номинальное напряжение, В | 220/380 | 220/380** | |
| Потребляемый ток, А, не более* | 10,5/6,1 | 3,5/2 | |
| КПД, %, не менее* | 54 | 36 | |
| Значение тока после запуска, А, не более, при вязкости масла, сСт: | 25,9/15 – | 18,8/11 – | – 15,8/9,2 |
| Кратность пускового тока | 6 | 7,3 | |
| Время стоянки под током КЗ, с, не более | 10 | ||
| Время работы при закрытой напорной задвижке, мин, не более | 15 | ||
| Сопротивление изоляции обмотки статора, МОм, не менее: | 1 32 | ||
| Масса электронасоса, кг: | 94 102 | 50 55 | |
* Параметры электронасосов указаны при температуре трансформаторного масла 80 ° С после обкатки в течение 0,25 ч. Понижение температуры масла приводит к изменению параметров, не оказывающему влияния на работу электронасоса. При этом возрастание силы тока не увеличивает перегрев обмотки сверх допустимой температуры.
** Электронасос допускает пуск и длительную работу от преобразователя при асимметрии питающего напряжения на зажимах двигателя до 15% и одновременном повышении до 25 или понижении до 30% номинального.
Рабочие характеристики электронасосов приведены на рис. 1, зависимость токовой нагрузки от температуры перекачиваемого масла - на рис. 2.

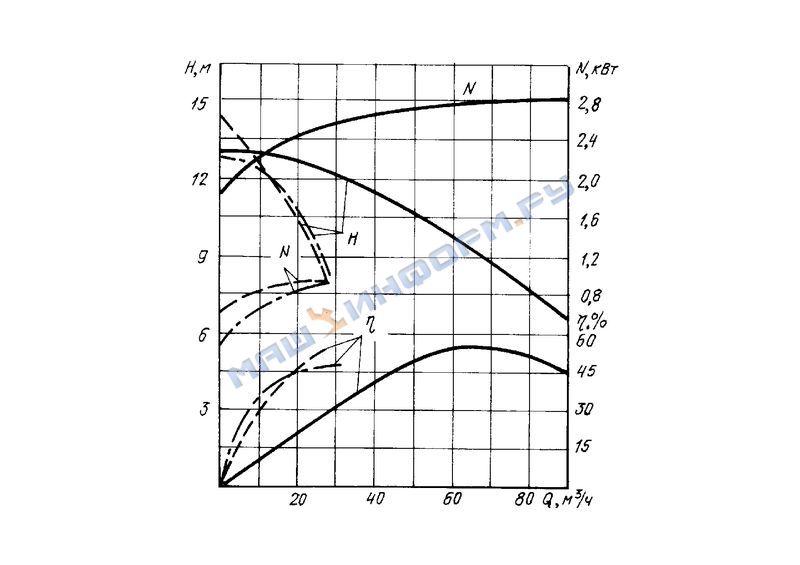

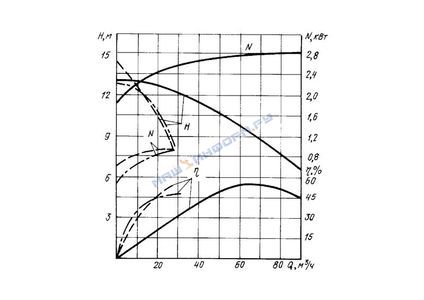

Рабочие характеристики электронасосов:
______ - МТ63/10;
- - - - МТ16/10;
- · - · - МТТ16/10

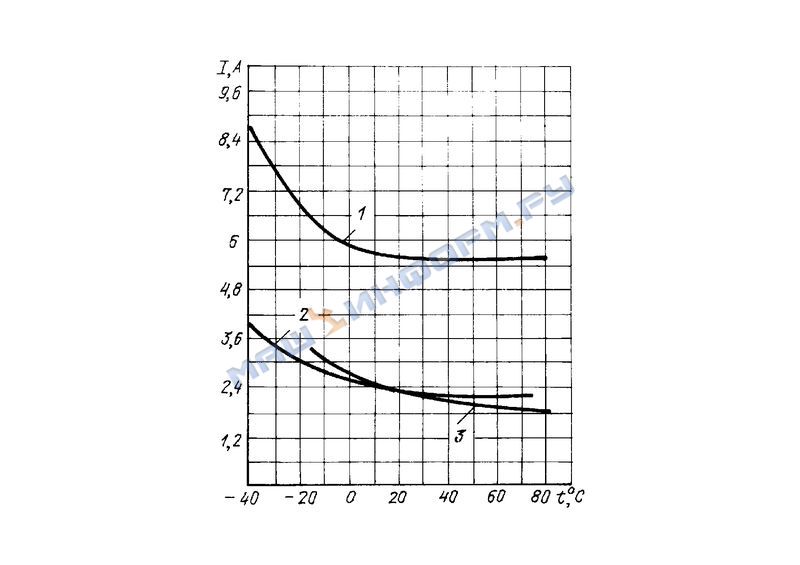

Зависимость токовой нагрузки от температуры трансформаторного масла для электронасосов:
1 - МТ63/10;
2 - МТ16/10;
3 - МТТ16/10
Гарантийный срок службы электронасосов - 3 года со дня ввода в эксплуатацию. Порядок исчисления гарантии по ГОСТ 22352-77.
Электронасосы представляют собой единый бессальниковый моноблочный агрегат, состоящий из специального встроенного асинхронного электродвигателя с короткозамкнутым ротором и центробежного насоса с рабочим колесом, насаженным на вал электродвигателя. Рабочее колесо крепится на валу с помощью шпонки и гайки на конце вала ротора.
Ротор электродвигателя вращается в шарикоподшипниках, смазывающихся перекачиваемым маслом. Направление вращения ротора по часовой стрелке, если смотреть со стороны всасывания.
На корпусе насоса имеются отверстия для выпуска воздуха и слива масла, заглушенные пробками. При горизонтальной установке заглушенное пробкой отверстие на напорном патрубке служит для размещения запорного устройства, к которому крепится манометр. Запорное устройство предотвращает утечку масла при снятии манометра. Отверстие в верхней части всасывающего патрубка или в корпусе насоса предназначено для выпуска воздуха из внутренней полости при заполнении электронасоса маслом.
Обмотка статора электродвигателя, запрессованного в корпусе насоса охлаждается трансформаторным маслом, которое из тыльной пазухи рабочего колеса через подшипниковый щит поступает в корпус и, пройдя по зазору между статором и ротором, возвращается во всасывающую часть рабочего колеса через отверстия в заднем подшипниковом щите, вала и гайки.
Пазовая изоляция электродвигателя выполнена из маслостойких материалов с нагревостойкостью класса Е.
Коробка выводов расположена: в электронасосе МТ63/10 - на верхней части корпуса электродвигателя с выводом кабеля в сторону от корпуса; в электронасосах МТ16/10 и МТТ16/10 - на боковой стороне корпуса электродвигателя с выводом кабеля в направлении нагнетательного патрубка.
Клеммная панель имеет шесть выводных штырей для переключения перемычками в "треугольник" или "звезду" на напряжение 220 или 380 В и один заземляющий штырь. Второй заземляющий болт расположен на напорном патрубке. При эксплуатации электронасос должен быть заземлен по ГОСТ 12.2.007.0-75.
Общий вид, габаритные и присоединительные размеры электронасосов приведены на рис. 3, 4 и 5.

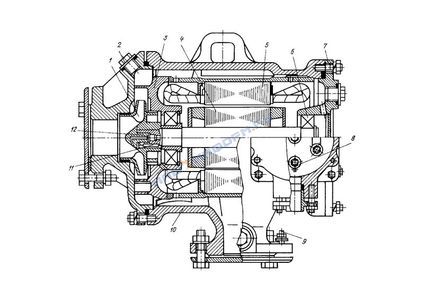

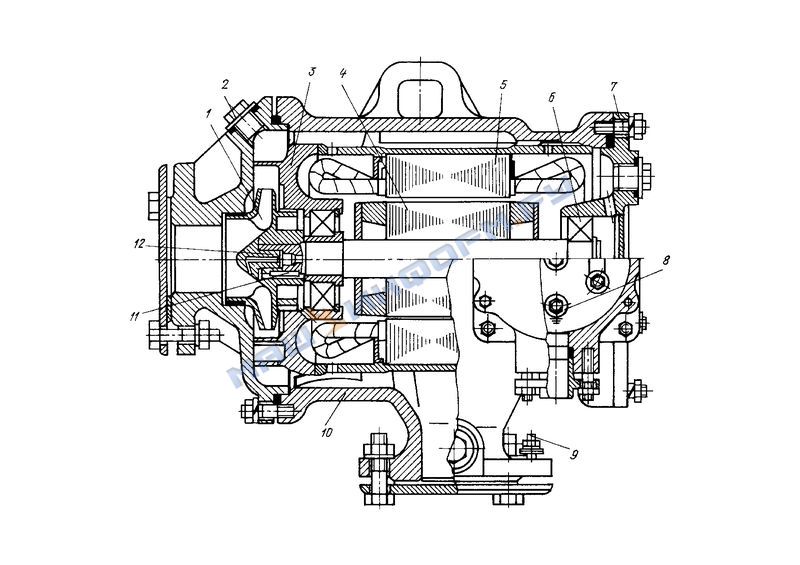

Общий вид электронасоса:
1 - рабочее колесо;
2 - пробка;
3 - передний подшипниковый щит;
4 - ротор;
5 - статор;
6 - шарикоподшипник;
7 - задний подшипниковый щит;
8 - штырь заземления;
9 - болт заземления;
10 - корпус насоса;
11 - шпонка;
12 - гайка

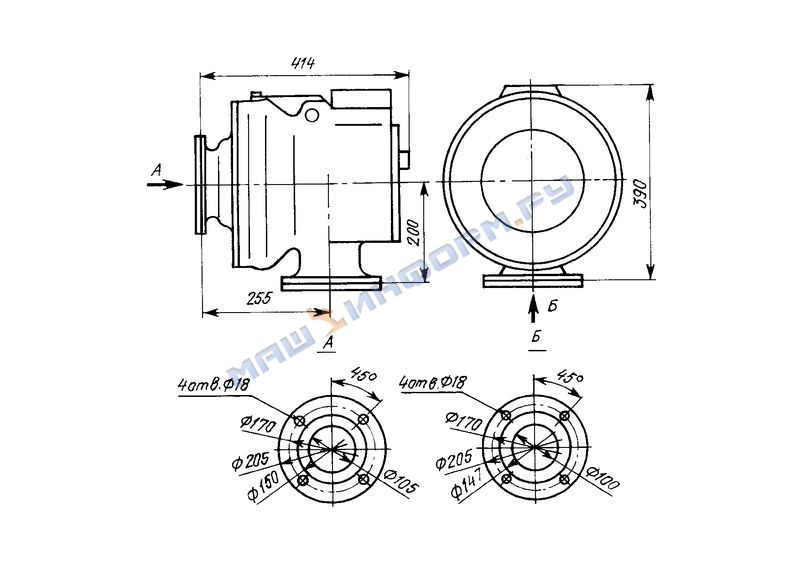

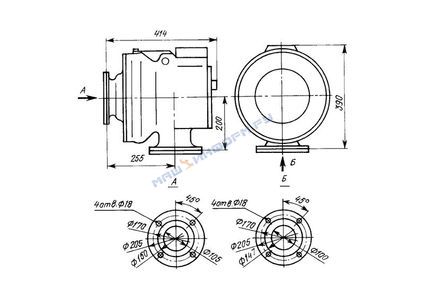

Габаритные и присоединительные размеры электронасоса МТ63/10

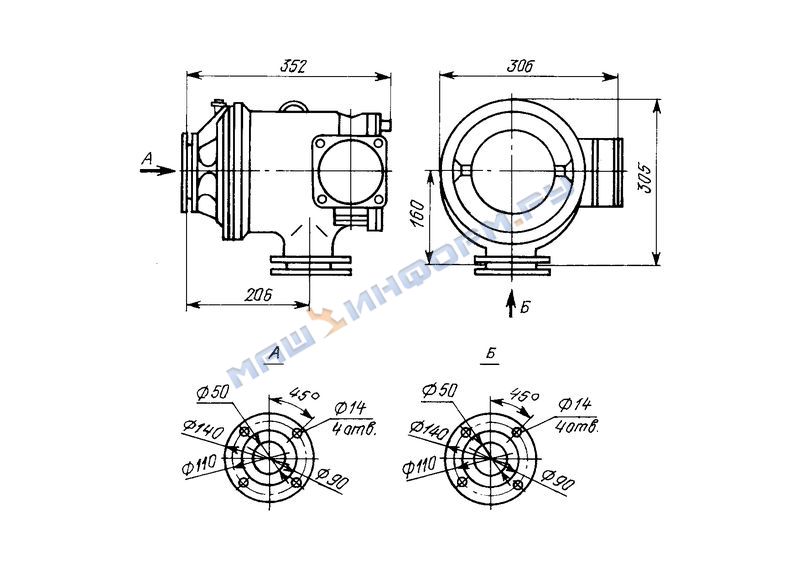

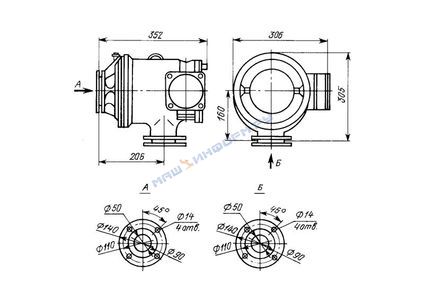

Габаритные и присоединительные размеры электронасосов МТ16/10 и
МТТ16/10
В комплект поставки входят: электронасос в сборе, ЗИП, принадлежности и инструмент (комплект уплотнительных колец соответственно типу электронасоса, запорное устройство, винт отжимной М 10x30), контрольно-измерительные приборы (манометр МТ-1-1,6 УХЛ3, ТУ 25-02-72-75), паспорт электронасоса.
