Электронасос центробежный герметичный трансформаторный типа АНМТ100/8 и АНМТВ100/8
Общие сведения
Электронасосы АНМТ100/8 и АНМТВ100/8 предназначены для перекачивания трансформаторного масла (ГОСТ 10121-76) температурой до 80°С в системах охлаждения силовых трансформаторов стационарных установок.
Электронасосы изготовляются по группе изделия II, вид изделия I (восстанавливаемый) по ГОСТ 15150-69.
Структура условного обозначения
АНМТ(В)Х/Х-ХХ :
А - индекс предприятия-изготовителя (ЗАО
"Агрегат-Электропривод");
Н - насос (электронасос);
М - масляный;
Т - без защитной гильзы (мокростаторный) для стационарных
установок;
В - с повышенным давлением на входе;
Х - номинальная подача, м3/ч;
Х - номинальный напор, м;
ХХ - климатическое исполнение (УХЛ, Т) и категория размещения
(1) по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69.
Допускается длительная работа на высоте над уровнем моря до 3000 м в условиях вибрации до 100 Гц и ускорений до 1g и кратковременная работа (не более 20 с) при частоте вибраций до 50 Гц и ускорении 3g.
Группа механического исполнения М6 по ГОСТ 17516.1-90.
Не допускается включение электронасоса, не залитого полностью маслом, и если из него не удален воздух.
Эксплуатация электронасоса при закрытой задвижке выходного патрубка возможна не более 15 мин.
Условия хранения до пуска в эксплуатацию - в помещениях с температурой от минус 50 до 40°С и относительной влажностью не более 80% при 20°С. Резкие колебания температуры и относительной влажности воздуха в помещении не допускаются.
Транспортировка электронасоса должна производиться в упаковке предприятия-изготовителя.
Электронасосы соответствуют требованиям ИРФЮ.062442001 ТУ. ИРФЮ.062442001 ТУ
Технические характеристики
Основные параметры и технические данные электронасосов приведены в табл. 1.
Таблица 1
| Наименование параметра | Номинальное значение параметра | |
| Подача Q, м3/ч (л/ч) | 100 (27,8) | |
| Напор Н, м | 8 | |
| Допустимый кавитационный запас D hд, м, не более | 3,5 | |
| Давление на входе, кгс/см2, не более, для: | 0,5 4 | |
| Мощность, потребляемая из сети, кВт | 3+8% | |
| КПД электронасоса, % | 60 | |
| Масса (без масла и транспортировочных заглушек), кг | 120 | |
| Допустимое время работы при закрытой напорной задвижке, мин, не более | 15 | |
| Электродвигатель | ||
| Частота тока, Гц | 50 | 60 |
| Частота вращения, мин-1 | 1410 | 1700 |
| Напряжение, В | 220/380 230/400 250/440 | 220/380 250/440 |
| Номинальный ток, А, при напряжении: | 9,9+8% 5,7+8% | |
| Пусковой ток, А, при напряжении: | 52 30 | |
| соs j | 0,82 | |
| Сопротивление фазы обмотки при температуре 20 ° С, Ом | 1,43 | 1,48 |
| Сопротивление изоляции обмотки относительно корпуса | 35 | |
Значения подачи, напора, мощности, КПД, допустимого кавитационного запаса приведены в номинальном режиме работы электронасоса при частоте тока 50 Гц и напряжении 380 В, с трансформаторным маслом температурой 80°С, плотностью 845 кг/м3, кинематической вязкостью 3,66·10-6 м2/с.
При пуске и эксплуатации электронасоса на трансформаторном масле с температурой ниже 80°С в связи с повышением вязкости масла напор будет ниже, а мощность и ток выше значений, указанных в табл. 1.

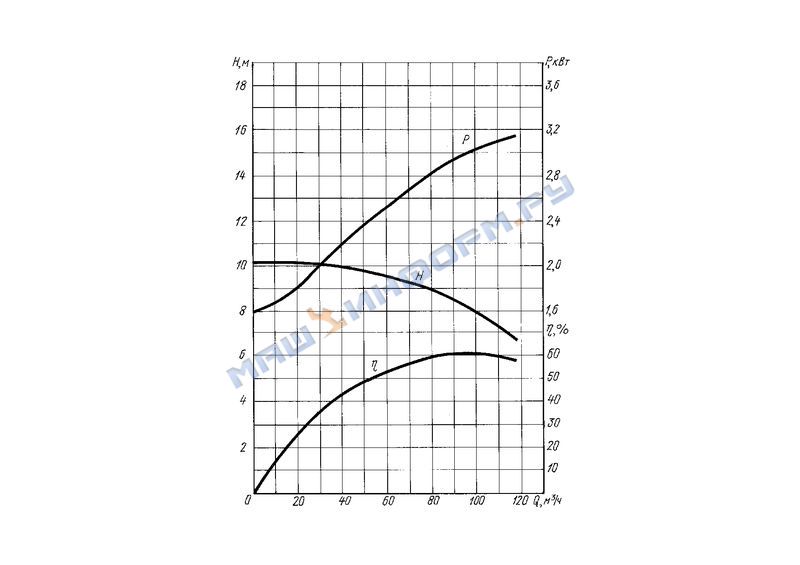

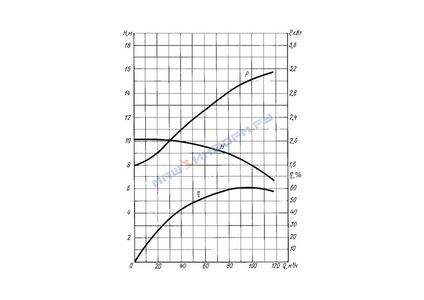

Рабочие характеристики электронасоса АНМТ 100/8 при частоте 50 Гц приведены на рис. 1, зависимость токовой нагрузки от температуры перекачиваемого масла - на рис. 2.

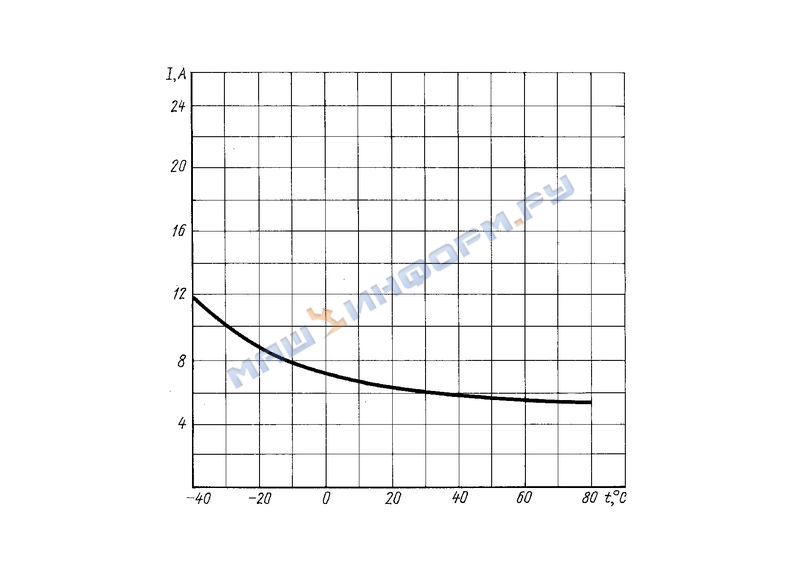

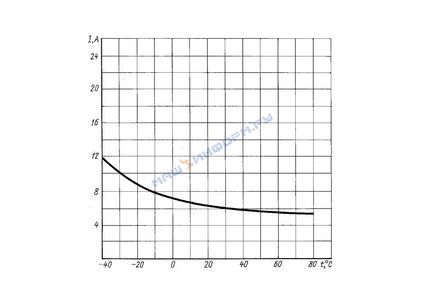

Зависимость токовой нагрузки от температуры перекачиваемого
масла
Уровни звуковой мощности и уровни звука по шкале А соответствуют требованиям ГОСТ 12.1.003-63 и не превышают значений, указанных в табл. 2.
Таблица 2
| Уровень звуковой мощности, дБ, в октавных полосах со среднегеометрическими частотами, Гц | Уровень звука, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 70 | 68 | 67 | 65 | 70 | 64 | 61 | 56 | 70 |
| 50 | 46 | 45 | 35 | 30 | 45 | |||
Допустимый уровень виброскорости в номинальном режиме электронасоса при отсутствии внешней нагрузки в соответствии с требованиями ГОСТ 12.10112-90 не превышает 80 дБ во всем диапазоне нормируемых частот.
Гарантийный срок службы электронасосов - 3 года со дня ввода в эксплуатацию, но не более 4 лет с момента изготовления. Порядок исчисления гарантии по ГОСТ 22352-77.
Электронасос представляет собой единый моноблочный агрегат, состоящий из специального мокростаторного асинхронного электродвигателя с короткозамкнутым ротором и насосной части, состоящей из корпуса и рабочего колеса.
Конструкция электронасоса позволяет производить его ревизию без отсоединения корпуса насоса от систем трансформатора.
Ротор электродвигателя вращается в шарикоподшипниках, смазывающихся перекачиваемым маслом.
Рабочее колесо крепится на валу с помощью шпонки и гайки. Для исключения ослабления шпоночного соединения рабочее колесо армировано стальной втулкой. На корпусе насоса имеется два отверстия для выпуска воздуха и слива масла.
Конструкция электронасоса позволяет производить установку его горизонтально или вертикально всасывающим патрубком вверх или вниз.
При горизонтальной установке отверстие на напорном патрубке служит для размещения запорного устройства с манометром. Отверстие в верхней части корпуса предназначено для выпуска воздуха из внутренней полости при заполнении электронасоса маслом.
Обмотка статора электродвигателя охлаждается маслом, которое из корпуса насоса через отверстия в подшипниковом щите поступает в полость электродвигателя и, пройдя через пазы в корпусе статора, возвращается во вход в рабочее колесо через отверстия в щите и валу насоса.
Электронасосы АНМТ(В)100/8 не имеют выходящих наружу вращающихся частей и полностью герметичны, что исключает утечку масла в окружающую среду.
Изоляция обмотки электродвигателя выполнена из маслостойких материалов нагревостойкостью классов F и Н, что обеспечивает надежность работы и устойчивость электронасоса к перегрузкам.
Геометрия активной части электродвигателя конструктивно выполнена с повышенным скольжением, что обеспечивает запуск, эффективную работу при низких температурах и в условиях перегрузок.
Коробка выводов расположена на боковой стороне корпуса статора с выводом кабеля в трех направлениях (перпендикулярно оси электронасоса и вдоль оси в сторону от напорного патрубка). Клеммная панель имеет шесть выводных штырей для переключения перемычками в "треугольник" или "звезду" на напряжение 220 или 380 В. Схемы подключения электронасоса при соединении обмоток в "звезду" и в "треугольник" даны на рис. 3. Электронасос поставляется со схемой подключения обмоток на напряжение 380 В ("звезда").

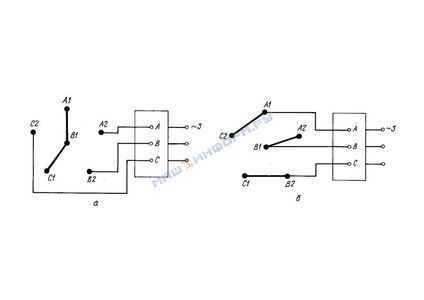

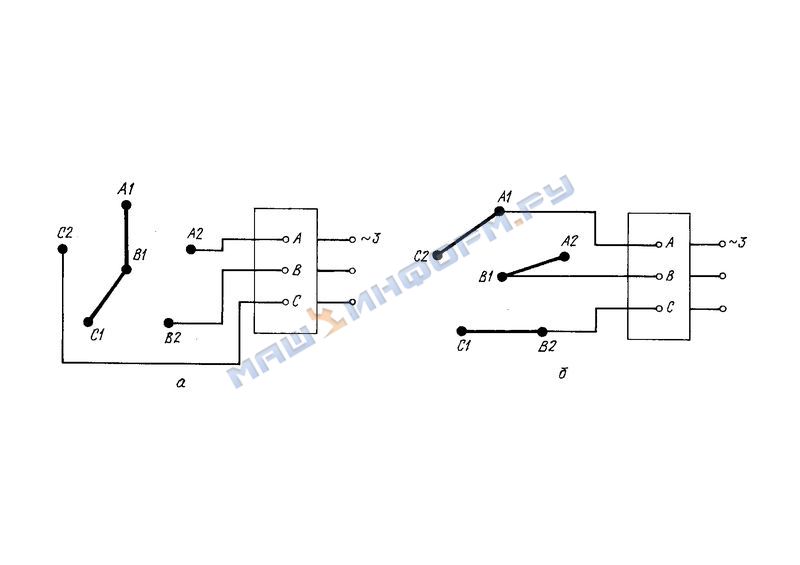

Схемы подключения электронасоса при соединении обмоток:
а - в "звезду", сеть;
б - в "треугольник";
А1; А2; В1; В2; С1 и С2 - выводы
При эксплуатации электронасос должен быть заземлен по ГОСТ 12.2.007.0-75. Заземляющий болт расположен на ребре корпуса статора.
Общий вид, габаритные и установочные размеры и масса электронасоса приведены на рис. 4 и 5.

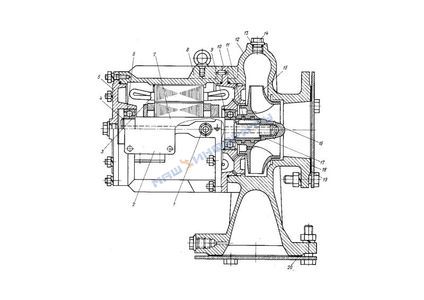

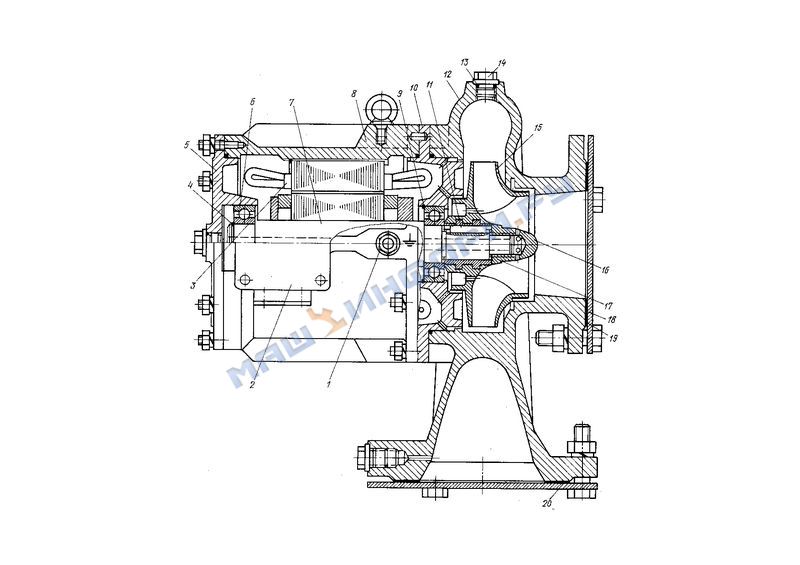

Общий вид электронасоса АНМТ100/8:
1 - шпилька заземления;
2 - коробка выводов;
3 - обмотка статора;
4, 9, 13 - кольца;
5 - щит;
6 - подшипник;
7 - ротор;
8 - корпус статора;
10 - щит;
11 - шпонка;
12 - корпус;
14 - пробка;
15 - рабочее колесо;
16 - гайка;
17 - шайба;
18 - упаковочная крышка;
19, 20 - прокладки

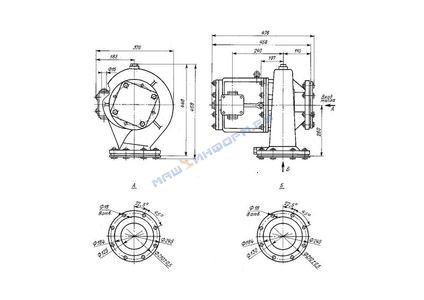

Габаритные и установочные размеры электронасоса АНМТ100/8, А и Б со снятой упаковочной крышкой
Электронасосы АНМТ(В)100/8 взаимозаменяемы по установочным и присоединительным размерам с электронасосом типа МТ100/8.
Масса электронасоса 120 кг, масса электронасоса с консервирующим маслом и крышками - 135 кг, в упаковке с комплектом ЗИП - 150 кг.
В комплект поставки входят: электронасос в сборе, ЗИП (манометр МТК-100 ТУ 25.05.17674-75 и запорное устройство), паспорт.
