Электродвигатели синхронные гистерезисные типов Г201, Г210, Г303, Г506
Общие сведения
Двигатели синхронные гистерезисные типов Г201, Г210, Г303 и Г506 (трехфазные и однофазные) предназначены для комплектации различных изделий в качестве встраиваемого привода механизмов со строго постоянной частотой вращения.
Двигатели изготовляются для внутригосударственных и экспортных поставок.
Структура условного обозначения
ГХХХ УХЛ4:
Г - гистерезисный;
Х - габарит двигателя (2, 3, 5);
ХХ - порядковый номер разработки (01, 03, 06, 10);
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Температура окружающей среды при эксплуатации двигателя от минус 60 до 50°С.
Температура окружающей среды в нерабочем состоянии двигателя от минус 60 до 125°С (для двигателей типа Г506) и до 140°С (для двигателей типов Г201, Г210 и Г303).
Относительная влажность воздуха до 98% при температуре до 25°С без конденсации влаги.
Пониженное рабочее атмосферное давление не ниже 2000 Па (для двигателей типов Г201, Г210 и Г303), не ниже 26800 Па (для двигателей типа Г506).
Синусоидальная вибрация в диапазоне частот от 5 до 300 Гц при максимальном ускорении 49,1 м·с-2.
Линейное (центробежное) ускорение не более 98,1 м·с-2.
Пиковое ударное ускорение не более 117,7 м·с-2 при длительности действия от 1 до 10 мс.
Двигатели стойки к специальным воздействиям, установленным для группы исполнения 2У по ГОСТ В 20.39.404-81 с характеристиками U1-U3 и С1-С3.
Требования техники безопасности по ГОСТ 12.2.007.1-75.
Двигатели также соответствуют требованиям "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей".
Двигатели отвечают требованиям ГОСТ В 14000.0-78, ГОСТ В 14000.5-78 и ОСТ 16.0.512.003-73. 8 ГОСТ В 14000.0-78,ГОСТ В 14000.5-78,ОСТ 16.0.512.003-73
Технические характеристики
Основные технические данные двигателей приведены в табл. 1.
| Параметр | Значение параметра для типов двигателей | |||
| Г201 | Г210 | Г303 | Г506 | |
| Номинальная мощность, Вт | 3 | 5 | 16 | 75 |
| Напряжение, В | 115±6 | 40±2 | 115±6 | 220 |
| Частота тока, Гц | 400±20 | 500±10 | 400±8 | 50 |
| Синхронная частота вращения, мин-1 | 8000 | 7500 | 8000 | 3000 |
| Номинальный вращающий момент, Н·м | 37·10-4 | 63,5·10-4 | 191·10-4 | 2450·10-4 |
| КПД, % | 11 | 20 | 27 | 57 |
| соs j | 0,5 | 0,36 | 0,69 | 0,34 |
| Потребляемая мощность при номинальном вращающем моменте, Вт, не более | 27 | 25 | 60 | 130 |
| Потребляемый ток при номинальном вращающем моменте, А, не более | 0,3 | 1,0 | 0,75 | 1,0 |
| Начальный пусковой ток, А, не более | 0,45 | 1,3 | 1,2 | 1,4 |
| Емкость конденсатора, мкФ | 0,25±0,01 | – | 0,5±0,025 | – |
| Рабочее напряжение на конденсаторе при частоте не более 400 Гц, В, не менее | 170 | – | 350 | – |
| Масса двигателя, кг, не более | 0,3 | 0,32 | 1,0 | 3,7 |
Допускается питание двигателя типа Г210 от сети частотой 400 Гц, напряжением (32±2,25) В; при этом гарантируются номинальные мощность на валу 4 Вт, частота вращения 6000 мин-1 и вращающий момент 63,5·10-4 Н·м.
Режим работы продолжительный (S1) по ГОСТ 183-74.
Вращение правое или левое, если смотреть со стороны выходного конца вала.
Исполнение по способу монтажа IМ4481 (для двигателей типов Г201, Г210 и Г303), IМ4482 (для двигателей типа Г506) по ГОСТ 2479-79.
Защита от воды отсутствует.
При допустимых отклонениях частоты питания, напряжения и емкости конденсаторов для однофазных двигателей (см. табл. 1) кратности моментов: начального пускового, максимального и ввода в синхронизм, равны 1; предельные значения параметров приведены в табл. 2.
| Параметр | Значение параметра для типов двигателей | |||
| Г201 | Г210 | Г303 | Г506 | |
| Начальный пусковой момент, Н·м, не менее | 24,6·10-4 | 49·10-4 | 130·10-4 | 1960·10-4 |
| Входной момент в синхронизм, Н·м, не менее | 24,6·10-4 | 49·10-4 | 130·10-4 | 1960·10-4 |
| Время вхождения в синхронизм при воздействии пониженной рабочей температуры среды, с, не более | 60 | 60 | 60 | 60 |
| Потребляемый ток при холостом ходе, А, не более | 0,3 | 1 | 0,75 | 1 |
Схемы включения двигателей представлены на рис. 1, 2.
Схемы включения и обозначение выходных концов синхронных
гистерезисных электродвигателей типов Г201 и Г303:
а - левое вращение;
б - правое вращение

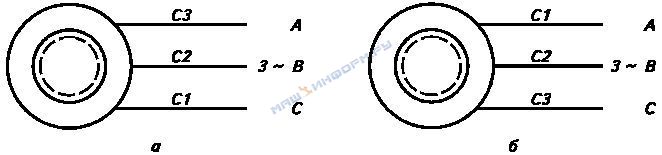

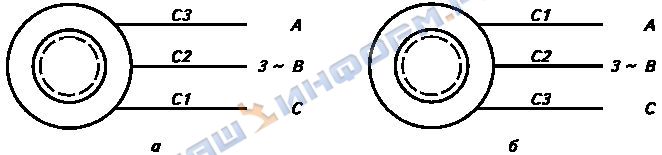

Схемы включения и обозначение выходных концов синхронных
гистерезисных электродвигателей типов Г210 и Г506:
а - левое вращение;
б - правое вращение
Сопротивление изоляции обмоток относительно корпуса и относительно друг друга составляет не менее:
100 МОм - в практически холодном состоянии;
10 МОм - при повышенной рабочей температуре среды или в нормальных климатических условиях при тепловом равновесии двигателей;
1 МОм - при повышенной влажности воздуха и практически холодном состоянии двигателей
Изоляция электрически не связанных между собой обмоток относительно друг друга и раздельно относительно корпуса выдерживает без пробоя и перекрытия воздействие испытательного напряжения:
500 В (у двигателей типа Г210), 700 В (у двигателей типов Г201 и Г303) и 1500 В (у двигателей типа Г506) - в практически холодном состоянии или при тепловом равновесии двигателей;
250 В (у двигателей типа Г210), 350 В (у двигателей типов Г201 и Г303) и 750 В (у двигателей типа Г506) - при повышенной влажности воздуха и практически холодном состоянии двигателей.
Среднее квадратичное значение виброскорости 2,8 мм/с.
Средний уровень звука на расстоянии 1 м от наружного контура двигателя 66 дБА.
Температура обмотки в любых условиях эксплуатации не должна превышать 140°С (у двигателей типов Г201, Г210 и Г303) и 125°С (у двигателей типа Г506).
Минимальная наработка - 500 ч (для двигателей типов Г201 и Г303), 1000 ч (для двигателей типов Г210 и Г506).
Минимальный срок службы - 8 лет.
Минимальный срок сохраняемости - 8 лет.
При хранении двигателей в неотапливаемом хранилище или под навесом минимальный срок сохраняемости сокращается в 1,3 или 2,5 раза в зависимости от того, хранятся ли они в негерметизированной или герметизированной упаковке предприятия-изготовителя, вмонтированными в незащищенную или герметизированную аппаратуру. Хранение на открытой площадке не допускается. Гарантийный срок эксплуатации - 8 лет.
Гарантийная наработка в пределах гарантийного срока эксплуатации - 500 ч (для двигателей типов Г201 и Г303), 1000 ч (для двигателей типов Г210 и Г506).
Гарантийный срок хранения - 8 лет.
Габаритные, установочные и присоединительные размеры двигателя представлены на рис. 3, 4.

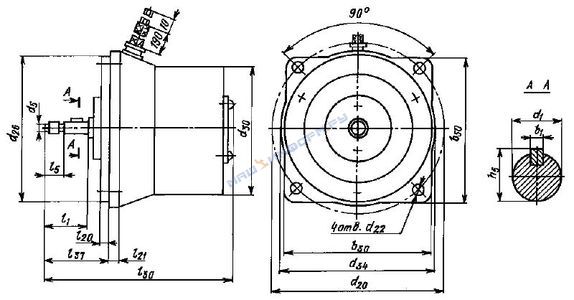

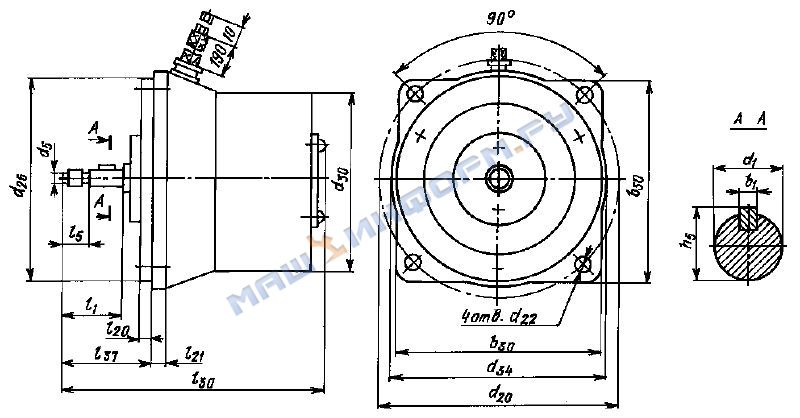

Габаритные, установочные и присоединительные размеры синхронных гистерезисных электродвигателей типов Г201, Г210 и Г303
| Тип двигателя | Размеры, мм | |||||||||||||||
| b1 | b30 | d1 | d5 | d20 | d22 | d24 | d25 | d30 | h5 | l1 | l5 | l20 | l21 | l30 | l37 | |
| Г201, Г210 | 1,5 | 53,5mах | 4 | М4 ? 0,5 | 64 | 3,5 | 58,5mах | 55 | 49,5mах | 4,7 | 15 | 5 | 3 | 6mах | 69,5mах | 22,5 |
| Г303 | 70,5mах | 5 | 85 | 4,5 | 77,5mах | 72 | 65,5mах | 17 | 7,5mах | 111,5mах | 24,5 | |||||

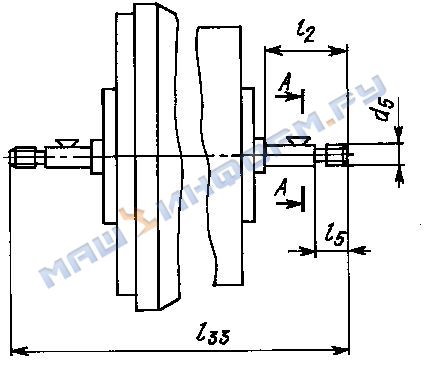

Габаритные, установочные и присоединительные размеры синхронных
гистерезисных электродвигателей типа Г506 Остальное - см. рис. 3
| Тип двигателя | Размеры, мм | ||||||||||||||||
| b1 | b30 | d1 | d5 | d20 | d22 | d24 | d25 | d30 | h5 | l1 | l2 | l5 | l20 | l21 | l33 | l37 | |
| Г506 | 2 | 97,5mах | 7 | М5 ? 0,5 | 120 | 5,6 | 110,5mах | 103 | 95,5mах | 7,9 | 23 | 23 | 6 | 4 | 8,5mах | 194 | 32,5 |
Электродвигатель представляет собой синхронную машину, на статоре которой расположена трехфазная или однофазная обмотка. При подключении обмотки к сети в воздушном зазоре машины возникает вращающееся магнитное поле, которое перемагничивает активную часть неподвижного ротора. Вследствие явления магнитного запаздывания (гистерезиса) возникает электромагнитный момент, который увлекает ротор в сторону вращения поля.
В тонкостенный стальной кожух завальцованы два стальных щита, между которыми установлен статор. Статор представляет собой пакет, набранный из листов электротехнической стали. Статор составной, имеет закрытые пазы, в которые уложена обмотка. Выводные концы обмотки припаяны к контактным клеммам.
Ротор представляет собой вал с напрессованной на него немагнитной втулкой, на которую набран пакет из колец магнитотвердого сплава. Ротор динамически сбалансирован с помощью напрессованных на вал двух балансировочных колец; вращается в подшипниках.
Электродвигатель с двух сторон закрыт фланцами с кольцевыми лабиринтовыми канавками, заполненными смазочным материалом.
В комплект поставки входят: двигатель и паспорт. Техническое описание и инструкция по эксплуатации поставляется в 2 экз. каждому заказчику с первой партией двигателей.
Допускается оформление группового паспорта в соответствии с требованиями ГОСТ В 14000.0-78.
