Двигатели синхронные многополюсные типа ДСМ
Общие сведения
Двигатели тихоходные синхронные многополюсные с механическим редуктором и без него типа ДСМ предназначены для привода механизмов приборов и средств промышленной автоматики, работают от однофазной сети переменного тока напряжением 12, 24, 36, (127), 220 В частотой 50 и 60 Гц.
Структура условного обозначения
ДСМХ(-2) Х 4.2:
ДСМ - двигатель синхронный многополюсный;
Х - номинальная частота вращения, мин-1
(1/300; 0,2; 0,5; 1; 2; 60; 375; 450);
(-2) - модификация;
Х 4.2 - климатическое исполнение (УХЛ, О) и категория
размещения по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69.
Температура окружающего воздуха от 5 до 60°С.
Двигатели соответствуют требованиям ТУ 3311-005-05015354-98.
Нормативно-технический документ
ТУ 3311-005-05015354-98
Технические характеристики
Основные параметры двигателей приведены в таблице.
| Тип двигателя | Номинальная частота питающей сети, Гц | Номинальная частота вращения, мин–1 | Номинальный вращающий момент, Н·см (гс·см), не более | Максимальный вращающий момент, Н·см (гс·см), не менее | Потребляемая мощность, В·А, не более | соs j | Масса, кг, не более |
| ДСМ375 | 50 | 375 | 0,1(10) | 0,16(16) | 4,6 | 0,9 | 0,115 |
| ДСМ450 | 60 | 450 | 0,08(8) | 0,1(10) | |||
| ДСМ60 | 50; 60 | 60 | 0,4(40) | 0,4(40)* | 0,2 | ||
| ДСМ2 | 2 | 10(1000) | 15(1500)* | 0,21 | |||
| ДСМ0,5–2 | 0,5 | 80(8000) | 120(12 000) | 0,275 | |||
| ДСМ0,2 | 0,2 | 25(2500) | 25(2500)* | 0,21 | |||
| ДСМ1/300 | 1/300 | 30(3000) | 30(3000)* | ||||
| ДСМ1–2 | 1 | 80(8000) | 120(12 000) | 0,35 | |||
| ДСМ2–2 | 2 | ||||||
| * Моменты ограничены прочностью зубчатого зацепления редукторов. | |||||||
Режим работы продолжительный (S1) по ГОСТ 183-74.
Двигатели могут быть использованы в устройствах с параметрами, отличными от указанных в таблице, по согласованию с заводом-изготовителем.
Показатели надежности:
вероятность безотказной работы двигателей без редуктора 0,9 при наработке 8800 ч, двигателей с редуктором 0,9 при наработке 2000 ч;
средний ресурс двигателей без редуктора 10 000 ч, двигателей с редуктором - 2500 ч.
Гарантийный срок - 1 год со дня ввода двигателей в эксплуатацию, но не более 2 лет со дня выпуска.
Двигатели типа ДСМ изготовляются без редуктора (рис. 1) и с редуктором (рис. 2, 3).
Общий вид, габаритные, установочные и присоединительные размеры двигателей без редуктора типов ДСМ375, ДСМ450
Общий вид, габаритные, установочные и присоединительные размеры двигателей с редуктором типов ДСМ60, ДСМ2 (d = 3 мм, h = 2,5 мм), ДСМ0,2, ДСМ1/300 (d = 5 мм, h = 4 мм)

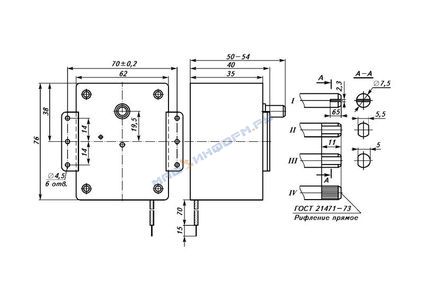

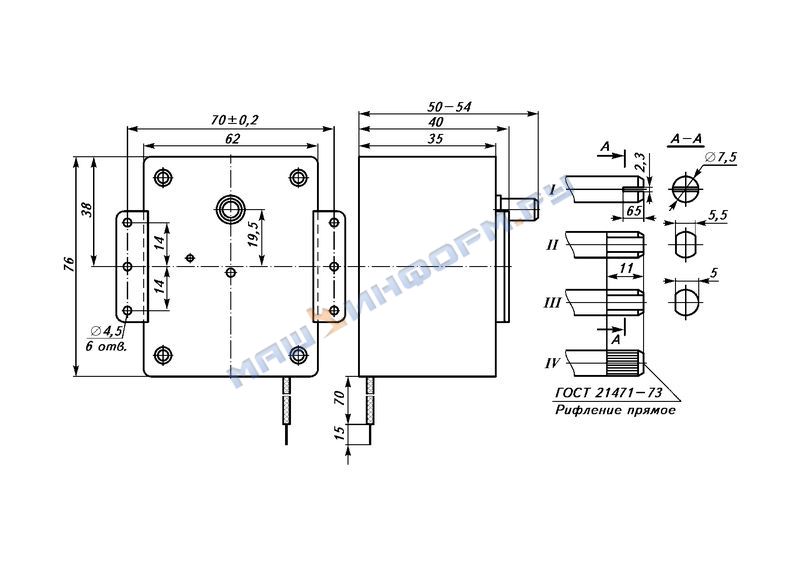

Общий вид, габаритные, установочные и присоединительные размеры двигателей с редуктором типов ДСМ0,5-2, ДСМ1-2, ДСМ2-2:
I-IV - исполнения выходного вала
Рабочее положение выходного вала горизонтальное. Направление вращения правое и левое.
Двигатели без редуктора в процессе эксплуатации не требуют регламентных работ. В двигателях с редуктором после 1000 ч работы или перед началом эксплуатации после 6 мес хранения необходимо произвести смазку редуктора маслом И-20А по ГОСТ 20799-75.
Срок хранения в упаковке и консервации поставщика - 3 года. 3
В комплект поставки входят: двигатель и паспорт.
