Двигатель синхронный однофазный с возбуждением от постоянного магнита и асинхронным пуском ДС-10-1500
Общие сведения
Двигатель ДС-10-1500 однофазный синхронный с возбуждением от постоянного магнита и асинхронным пуском предназначен для привода лентопротяжных механизмов аппаратуры магнитной записи и других устройств, в которых требуется постоянная частота вращения.
Структура условного обозначения
ДС-10-1500:
ДС - двигатель синхронный;
10 - мощность на валу, Вт;
1500 - частота вращения, мин-1.
Двигатели изготовляются в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря до 1000 м.
Температура окружающей среды от 1 до 60°С.
Относительная влажность воздуха 98% при температуре 25°С.
Двигатель, упакованный для транспортирования или в смонтированном изделии, выдерживает следующие воздействия:
Температура окружающей среды от 60 до минус 50°С.
Многократные удары для условий транспортирования "Ж" и удар при свободном падении по ГОСТ 23216-78.
Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров.
Двигатель соответствует требованиям технических условий ТУ16-512.439-78, ГОСТ 16264.0-85 и ГОСТ 16264.2-85 - для поставок внутри страны и ОСТ 16 0.800.210-83 - для экспортных поставок.
Конструкция двигателя по технике безопасности соответствует ГОСТ 12.2.007.0-75 "Правилам устройства электроустановок".
Обслуживание двигателей при эксплуатации должно проводиться в соответствии с Правилами техники безопасности при эксплуатации электроустановок потребителей.
По способу защиты человека от поражения электрическим током двигатель соответствует классу "0" по ГОСТ 12.2.007.0-75.
Нормативно-технический документ
ТУ 16.512.439-78,ОСТ 160.800.210-83
Технические характеристики
Номинальное напряжение питания, В - 220
Номинальная частота напряжения питания, Гц - 50
Номинальная мощность, Вт - 10
Частота вращения, с-1 - 25
Номинальный вращающий момент, мН·м - 64
Потребляемая мощность при номинальной нагрузке, Вт, не более - 28
Потребляемый ток при номинальной нагрузке, А, не более - 0,17
Максимальный вращающий момент, мН·м, не менее - 108
Входной момент в синхронизм, мН·м, не менее - 88
Начальный пусковой момент, мН·м, не менее - 88
Начальный пусковой ток, А, не более - 0,6
Номинальная емкость рабочего конденсатора,мкФ - 2
Номинальная емкость пускового конденсатора,мкФ - 4
Напряжение конденсатора, В, не менее - 250
Масса, кг, не более - 2,1
Допустимые отклонения от номинальных значений: напряжение питания - ±10%;
частоты питания - ±2%;
емкости конденсаторов - ±5%.
Средний уровень звука на расстоянии 1,0 м от наружного контура двигателя не превышает 34 дБ(А).
Рабочее положение в пространстве - произвольное.
Режим работы двигателя - продолжительный 1 по ГОСТ 183-74.
Установленная безотказная наработка двигателя не менее 3000 ч.
Вероятность безотказной работы двигателя не менее 0,95 на наработку 10000 ч.
Срок службы двигателя, в пределах которого обеспечивается наработка 10000 ч, составляет 6 лет.
Конструкция и принцип действия
Двигатель ДС-10-1500 обеспечивает высокую механическую точность вращения и стабильность мгновенной частоты вращения (порядка 5·10-3), низкий уровень акустических шумов и перегрева, большую наработку.
Двигатель выполнен с трехфазной распределенной двухслойной обмоткой на статоре и аксиально расположенным постоянным магнитом и короткозамкнутой клеткой на роторе, обеспечивающим возбуждение и асинхронный пуск двигателя.
Для повышения энергетических показателей двигатель имеет минимальный воздушный зазор между статором и ротором (100 мкм), что обеспечивается применением так называемой "сборки на оправке", когда соосность внутреннего диаметра пакета статора и посадочных мест под подшипники обеспечивается не замковыми поверхностями корпуса статора и подшипниковых щитов, а их сборкой на специальной оправке и последующей фиксацией их положения с помощью клея и винтов.
Подшипниковые узлы выполнены с осевым поджатием прецизионных радиально-упорных шарикоподшипников, амортизированных по наружному диаметру и с торцов резиновыми кольцами.
Исполнение двигателя закрытое необдуваемое с одним выходным концом вала. Конструктивное исполнение IМ3681 по ГОСТ 2479-79.
Схема включения двигателя в сеть приведена на рис. 1.
Схема включения двигателя

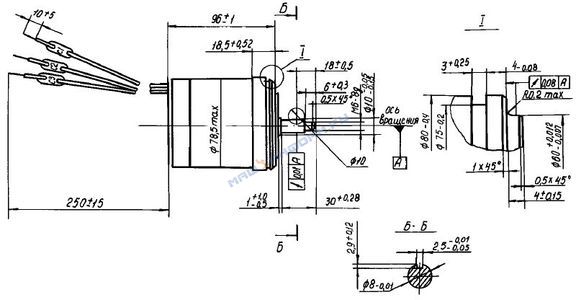

Габаритные, установочные и присоединительные размеры двигателя приведены на рис. 2.
Габаритные, установочные и присоединительные размеры двигателя Й
В комплект поставки входят: двигатель, паспорт.
Примечание: Фазосдвигающие элементы (конденсаторы) в комплект поставки не входят.
