Электродвигатели постоянного тока ПЛ-072
Общие сведения
Электродвигатели постоянного тока ПЛ-072 предназначены для привода различных аппаратов и механизмов.
Структура условного обозначения
ПЛ-072 Х:
ПЛ - электродвигатель постоянного тока с литым корпусом;
07 - габарит;
2 - номер длины сердечника якоря;
Х - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543-89: У3, О4.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 50 до 40°С.
Относительная влажность окружающего воздуха до 95% при температуре 20°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов, разрушающих металлы и изоляцию и снижающих параметры электродвигателей в недопустимых пределах.
Степень защиты двигателей IР20 по ГОСТ 17494-72.
Режим работы двигателей:
мощностью 0,12, 0,18, 0,25 кВт - продолжительный (S1) по ГОСТ 183-74.
мощностью 0,15, 0,10, 0,17 кВт - повторно-кратковременный (S3) с относительной продолжительностью включения (ПВ) 15%.
Электродвигатели обеспечивают возможность повышения частоты вращения до 1,25 номинального значения путем регулирования тока возбуждения или изменением напряжения на якоре до 300 В; понижение частоты вращения до 50 мин-1 путем изменения напряжения на якоре.
Допустимое отклонение частоты вращения при работе двигателей с номинальной нагрузкой при номинальном напряжении составляет ± 20% от номинального значения.
Двигатели без повреждения и остаточных деформаций в течение 2 мин выдерживают аварийное повышение частоты вращения до 1,5 номинального значения.
Электродвигатели после установившегося теплового режима в течение 2 мин выдерживают перегрузку по току до 1,5 номинального значения.
Направление вращения со стороны привода - левое для двигателей мощностью 0,12, 0,18, 0,25 кВт; любое - для двигателей мощностью 0,15, 0,10, 0,17 кВт.
Двигатели соответствуют группе условий эксплуатации М25 по ГОСТ 17516-72.
Конструктивное исполнение по способу монтажа - IМ1001, IМ2101, IМ3601 по ГОСТ 2479-79.
Средний уровень звука электродвигателей соответствует требованиям I класса по ГОСТ 16372-77, уровень вибрации - требованиям 4,5 класса по ГОСТ 16921-83.
Степень искрения при коммутации в номинальном режиме работы не выше 1 1/2 по ГОСТ 183-74.
Предельно допустимые превышения температуры: 65°С для обмоток, 50°С для подшипников, 30°С для корпуса.
Двигатели, поставляемые для внутреннего рынка и на экспорт, соответствуют требованиям ТУ 16-514.054-75.
Конструкция электродвигателей по технике безопасности отвечает ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
Требования пожаробезопасности по ГОСТ 12.1.004-85.
Эксплуатация двигателей должна производиться согласно "Правилам технической эксплуатации электроустановок потребителей", утвержденным Госэнергонадзором, или инструкции по монтажу и эксплуатации для двигателей, предназначенных на экспорт.
Нормативно-технический документ
ТУ 16.514.054-75
Технические характеристики
Основные технические данные представлены в таблице.
Таблица
| Климатическое исполнение и категория размещения | Номинальная мощность, кВт | Номинальное напряжение, В | Номинальная частота вращения, мин-1 | КПД, % | Возбуждение |
| У3, О4 | 0,12 | 24 | 1500 | 62,5 | Параллельное |
| У3 | 0,18 | 220 | 1500 | 63,0 | |
| У3, О4 | 0,25 | 220 | 3000 | 61,0 | |
| 0,15 | 24 | 1350 | 62,5 | Независимое 24 В | |
| 0,10 | 30 | 1000 | 66,5 | Независимое 50 В | |
| 0,17 | 70 | 1170 | 76,0 | Независимое 70 В | |
| О4 | 0,14 | 220 | 1500 | 63,5 | Параллельное |
Масса электродвигателей - 7,85 кг.
Электродвигатели изготовляются с изоляцией класса А.
Гарантийная наработка - 10000 ч.
Гарантийный срок службы двигателей для внутреннего потребления - 2 года с момента начала эксплуатации и не более 2,5 лет со дня получения электродвигателя потребителем; двигателей, предназначенных на экспорт, - 1 год со дня начала эксплуатации и не более 2 лет с момента проследования их через государственную границу.

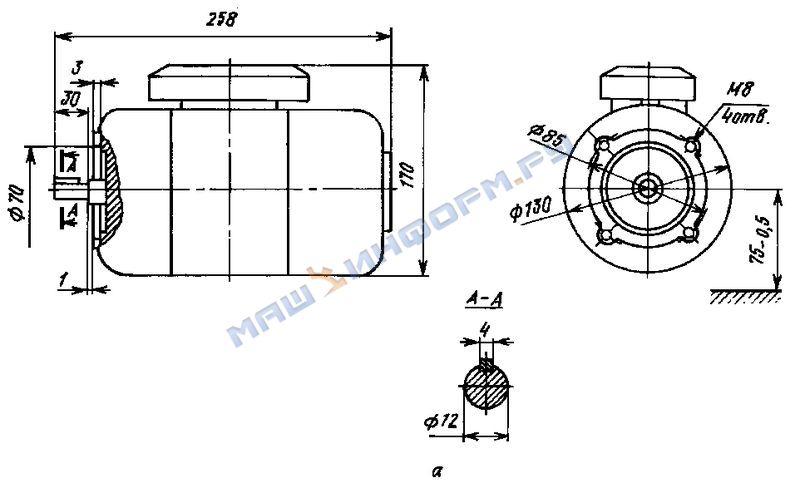

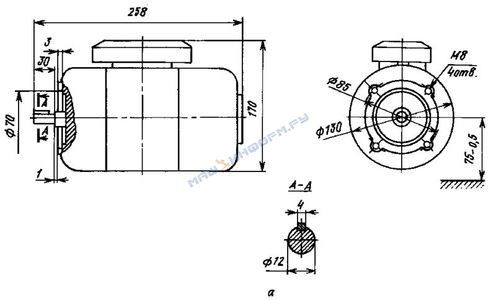

Габаритные, установочные и присоединительные размеры двигателей представлены на рисунке.
Габаритные, установочные и присоединительные размеры электродвигателей ПЛ-072 ¦
В комплект поставки входят: электродвигатель, запасные щетки угольные марки ЭГ-8 - 2 шт., паспорт, техническое описание и инструкция по эксплуатации (по требованию заказчика).
