Электродвигатели постоянного тока типов 4П80, 4П100, 4П112
Общие сведения
Электродвигатели постоянного тока серии 4П с высотами оси вращения 80, 100 и 112 мм предназначены для работы в регулируемых электроприводах постоянного тока, питаемых как от генераторов, так и от полупроводниковых преобразователей, в том числе в приводах, оснащенных системами автоматического управления, контроля и диагностики с применением микропроцессорной техники.
Структура условного обозначения
4ПХХХХГ Х4:
4П - серия;
Х - степень защиты и способ охлаждения: Б - закрытое IР44 с
естественным охлаждением IС0041, О - закрытое IР44 с
наружным обдувом IС0141;
Х - высота оси вращения, мм (80, 100, 112);
Х - условная длина корпуса по МЭК 72-1 (А, В, S, М, L);
Х - условная длина сердечника якоря: 1 - первая длина,
2 - вторая длина;
Г - наличие тахогенератора;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения
(4) по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов - по ГОСТ 15150-69 и ГОСТ 15543.1-89 для исполнений УХЛ4 (О4): высота над уровнем моря до 1000 м; температура окружающего воздуха от 1 до 35°С (45°С);
относительная влажность окружающего воздуха 80% (98%) при температуре 25°С (35°С).
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры двигателя в недопустимых пределах. Содержание пыли в окружающем воз-духе не должно превышать 0,4 мг/м3.
Механические воздействия по группе М8 ГОСТ 17516.1-90.
Электродвигатели удовлетворяют требованиям техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75, а также "Правилам устройства электроустановок" и "Правилам техники безопасности при эксплуатации электроустановок потребителей".
Заземляющее устройство двигателя соответствует ГОСТ 21130-75, а требования пожаробезопасности ГОСТ 12.1.004-85.
Электродвигатели изготовляются для поставок внутри страны и на экспорт и соответствуют требованиям ГОСТ 183-74 и техническим условиям ТУ 16-88 ИЖЦЯ.527214.003 ТУ.
Нормативно-технический документ
ТУ 16-88 ИЖЦЯ.527214.003 ТУ
Технические характеристики
Типоисполнение и номинальные параметры электродвигателей основного исполнения и модификаций приведены в табл. 1-6.
НОМИНАЛЬНЫЕ ПАРАМЕТРЫ ЭЛЕКТРОДВИГАТЕЛЕЙ ТИПА 4П80 ЗАКРЫТОГО ИСПОЛНЕНИЯ Ip44
С ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИЕЙ IC0041
Типоисполнение двигателя | Мощность, кВт | Напряжение, В | Ток, А | Частота вращения, мин-1 | КПД, % |
4ПБ80А2Г УХЛ4 | 0,18 0,18 0,25 0,25 0,37 0,37 0,55 0,55 | 110 220 110 220 110 220 110 220 | 2,4 1,2 3,4 1,7 4,6 2,3 7,0 3,5 | (1000) (1000) 1500 1500 2200 2200 3000 3000 | 52,0 52,0 62,0 62,0 63,0 63,0 70,0 70,0 |
4ПБ80В1Г УХЛ4 | 0,25 0,25 0,37 0,37 0,55 0,55 0,80 0,80 | 110 220 110 220 110 220 110 220 | 3,4 1,7 4,8 2,4 6,8 3,4 9,2 4,6 | (1000) (1000) 1500 1500 2200 2200 3000 3000 | 55,0 55,0 64,0 64,0 65,0 65,0 79,0 79,0 |
4ПБ80А2Г О4 | 0,16 0,16 0,225 0,225 0,33 0,33 0,50 0,50 | 110 220 110 220 110 220 110 220 | 2,2 1,1 3,0 1,5 4,1 2,1 6,3 3,1 | (1000) (1000) 1500 1500 2200 2200 3000 3000 | 52,0 52,0 62,0 62,0 63,0 63,0 70,0 70,0 |
4ПБ80В1Г О4 | 0,225 0,225 0,33 0,33 0,50 0,50 0,72 0,72 | 110 220 110 220 110 220 110 220 | 3,0 1,56 4,4 2,2 6,1 3,1 8,3 4,2 | (1000) (1000) 1500 1500 2200 2200 3000 3000 | 55,0 55,0 64,0 64,0 65,0 65,0 79,0 79,0 |
Примечания:
- По согласованиюс заводом изготовителем возможны исполнения на напряжения 150, 170, 260, 300 В.
- Приведенные значения тока якоря – справочные и могут уточняться заводом-изготовителем.
- Электродвигатели с номинальной частотой вращения, указанной в скобках, изготовляются в технически обоснованных случаях.
- По согласованию с заводом-изготовителем за дополнительную плату могут быть изготовлены электродвигатели:
с конструктивным исполнением, отличным от указанных на рис. 1–4;
с классом вибрации 0,71 категории S;
с независимой вентиляцией;
со встроенными в обмотку статора датчиками температуры;
для работы на высоте 2000 м над уровнем моря;
с условиями транспортирования Ж по ГОСТ 23216–78.
НОМИНАЛЬНЫЕ ПАРАМЕТРЫ ЭЛЕКТРОДВИГАТЕЛЕЙ ТИПА 4П100 ЗАКРЫТОГО ИСПОЛНЕНИЯ Ip44
С ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИЕЙ IC0041
Типоисполнение двигателя | Мощность, кВт | Напряжение, В | Ток, А | Частота вращения, мин-1 | КПД, % |
4ПБ100S1Г УХЛ4 | 0,25 0,25 0,37 0,37 0,55 0,55 0,75 0,75 1,10 1,10 | 110 220 110 220 110 220 110 220 110 220 | 3,0 1,5 4,8 2,4 6,6 3,3 8,6 4,3 12,8 6,4 | (750) (750) (1000) (1000) 1500 1500 2200 2200 3000 3000 | 58,0 58,0 63,0 63,0 67,5 67,5 71,0 71,0 73,0 73,0 |
4ПБ100S2Г УХЛ4 | 0,37 0,37 0,60 0,60 0,75 0,75 1,10 1,10 1,50 1,50 | 110 220 110 220 110 220 110 220 110 220 | 5,0 2,5 6,0 3,0 9,0 4,5 12,3 6,3 16,6 8,3 | (750) (750) (1000) (1000) 1500 1500 2200 2200 3000 3000 | 58,0 58,0 70,0 70,0 72,0 72,0 74,0 74,0 77,0 77,0 |
4ПБ100L1Г УХЛ4 | 0,45 0,45 0,60 0,60 1,10 1,10 1,30 1,30 1,80 | 110 220 110 220 110 220 110 220 220 | 6,0 3,0 7,6 3,8 12,4 6,2 15,0 7,5 9,8 | (750) (750) (1000) (1000) 1500 1500 2200 2200 3000 | 60,0 60,0 65,0 65,0 73,0 73,0 74,0 74,0 78,0 |
4ПБ100S1 О4 | 0,225 0,225 0,33 0,33 0,50 0,50 0,675 0,675 1,00 1,00 | 110 220 110 220 110 220 110 220 110 220 | 2,8 1,4 4,3 2,2 6,0 3,0 7,8 3,9 11,9 5,8 | (750) (750) (1000) (1000) 1500 1500 2200 2200 3000 3000 | 58,0 58,0 63,0 63,0 67,5 67,5 71,0 71,0 73,0 73,0 |
4ПБ100S2Г О4 | 0,33 0,33 0,45 0,45 0,675 0,675 1,00 1,00 1,35 1,35 | 110 220 110 220 110 220 110 220 110 220 | 4,5 2,2 5,4 2,7 8,2 4,1 11,3 5,7 15,0 7,5 | (750) (750) (1000) (1000) 1500 1500 2200 2200 3000 3000 | 58,0 58,0 70,0 70,0 72,0 72,0 74,0 74,0 77,0 77,0 |
4ПБ100L1Г О4 | 0,405 0,405 0,54 0,54 1,00 1,00 1,17 1,17 1,62 | 110 220 110 220 110 220 110 220 220 | 5,4 2,7 6,8 3,4 11,3 5,7 13,5 6,8 8,8 | (750) (750) (1000) (1000) 1500 1500 2200 2200 3000 | 60,0 60,0 65,0 65,0 73,0 73,0 74,0 74,0 78,0 |
Примечания:
- По согласованиюс заводом изготовителем возможны исполнения на напряжения 150, 170, 260, 300 В.
- Приведенные значения тока якоря – справочные и могут уточняться заводом-изготовителем.
- Электродвигатели с номинальной частотой вращения, указанной в скобках, изготовляются в технически обоснованных случаях.
- По согласованию с заводом-изготовителем за дополнительную плату могут быть изготовлены электродвигатели:
с конструктивным исполнением, отличным от указанных на рис. 1–4;
с классом вибрации 0,71 категории S;
с независимой вентиляцией;
со встроенными в обмотку статора датчиками температуры;
для работы на высоте 2000 м над уровнем моря;
с условиями транспортирования Ж по ГОСТ 23216–78.
НОМИНАЛЬНЫЕ ПАРАМЕТРЫ ЭЛЕКТРОДВИГАТЕЛЕЙ ТИПА 4П112 ЗАКРЫТОГО ИСПОЛНЕНИЯ Ip44
С ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИЕЙ IC0041
Типоисполнение двигателя | Мощность, кВт | Напряжение, В | Ток, А | Частота вращения, мин-1 | КПД, % |
4ПБ112М1Г УХЛ4 | 0,55 0,55 0,75 0,75 1,30 1,30 1,50 1,50 2,20 2,20 | 110 220 110 220 110 220 110 220 110 220 | 6,8 3,4 9,9 4,5 15,2 7,6 17,0 8,5 24,0 12,0 | (750) (750) (1000) (1000) 1500 1500 2200 2200 3000 3000 | 62,0 62,0 66,0 66,0 72,0 72,0 75,0 75,0 79,0 79,0 |
4ПБ112М2Г УХЛ4 | 1,00 1,00 1,50 1,50 2,20 2,20 3,00 | 110 220 110 220 110 220 220 | 13,0 6,5 17,0 8,5 23,6 11,8 16,2 | (1000) (1000) 1500 1500 2200 2200 3000 | 66,0 66,0 78,0 78,0 80,0 80,0 80,0 |
4ПБ112М1Г О4 | 0,50 0,50 0,675 0,675 1,17 1,17 1,35 1,35 2,00 2,00 | 110 220 110 220 110 220 110 220 110 220 | 6,1 3,0 8,1 4,0 13,8 6,9 15,3 7,6 21,6 10,8 | 750 750 1000 1000 1500 1500 2200 2200 3000 3000 | 62,0 62,0 66,0 66,0 72,0 72,0 75,0 75,0 79,0 79,0 |
4ПБ112М2Г О4 | 0,90 0,90 1,35 1,35 2,00 2,00 2,70 | 110 220 110 220 110 220 220 | 11,7 5,9 15,3 7,6 21,2 10,6 14,6 | 1000 1000 1500 1500 2200 2200 3000 | 66,0 66,0 78,0 78,0 80,0 80,0 80,0 |
Примечания:
- По согласованиюс заводом изготовителем возможны исполнения на напряжения 150, 170, 260, 300 В.
- Приведенные значения тока якоря – справочные и могут уточняться заводом-изготовителем.
- Электродвигатели с номинальной частотой вращения, указанной в скобках, изготовляются в технически обоснованных случаях.
- По согласованию с заводом-изготовителем за дополнительную плату могут быть изготовлены электродвигатели:
с конструктивным исполнением, отличным от указанных на рис. 1–4;
с классом вибрации 0,71 категории S;
с независимой вентиляцией;
со встроенными в обмотку статора датчиками температуры;
для работы на высоте 2000 м над уровнем моря;
с условиями транспортирования Ж по ГОСТ 23216–78.
НОМИНАЛЬНЫЕ ПАРАМЕТРЫ ЭЛЕКТРОДВИГАТЕЛЕЙ ТИПА 4П80 ЗАКРЫТОГО ИСПОЛНЕНИЯ Ip44
С НАРУЖНЫМ ОБДУВОМ ОТ ВЕНТИЛЯТОРА НА ВАЛУ IC0141
Типоисполнение двигателя | Мощность, кВт | Напряжение, В | Ток, А | Частота вращения, мин-1 | КПД, % |
4ПО80А2Г УХЛ4 | 0,25 0,25 0,37 0,37 0,55 0,55 0,75 0,75 | 110 220 110 220 110 220 110 220 | 3,5 1,8 5,0 2,5 7,0 3,5 9,4 4,7 | (1000) (1000) 1500 1500 2200 2200 3000 3000 | 58,0 58,0 61,5 61,5 70,0 70,0 72,0 72,0 |
4ПО80В1Г УХЛ4 | 0,37 0,37 0,55 0,55 0,75 0,75 1,10 1,10 | 110 220 110 220 110 220 110 220 | 4,6 2,3 7,4 3,7 9,4 4,7 13,0 6,5 | (1000) (1000) 1500 1500 2200 2200 3000 3000 | 65,0 65,0 66,0 66,0 67,0 67,0 72,0 72,0 |
4ПО80А2Г О4 | 0,225 0,225 0,33 0,33 0,50 0,50 0,67 0,67 | 110 220 110 220 110 220 110 220 | 3,2 1,6 4,5 2,25 6,3 3,1 8,5 4,2 | (1000) (1000) 1500 1500 2200 2200 3000 3000 | 58,0 58,0 61,5 61,5 70,0 70,0 72,0 72,0 |
4ПО80В1Г О4 | 0,33 0,33 0,50 0,50 0,675 0,675 1,10 1,10 | 110 220 110 220 110 220 110 220 | 4,1 2,1 6,7 3,3 8,5 4,2 12,0 5,9 | (1000) (1000) 1500 1500 2200 2200 3000 3000 | 65,0 65,0 66,0 66,0 67,0 67,0 72,0 72,0 |
Примечания:
- По согласованиюс заводом изготовителем возможны исполнения на напряжения 150, 170, 260, 300 В.
- Приведенные значения тока якоря – справочные и могут уточняться заводом-изготовителем.
- Электродвигатели с номинальной частотой вращения, указанной в скобках, изготовляются в технически обоснованных случаях.
- По согласованию с заводом-изготовителем за дополнительную плату могут быть изготовлены электродвигатели:
с конструктивным исполнением, отличным от указанных на рис. 1–4;
с классом вибрации 0,71 категории S;
с независимой вентиляцией;
со встроенными в обмотку статора датчиками температуры;
для работы на высоте 2000 м над уровнем моря;
с условиями транспортирования Ж по ГОСТ 23216–78.
НОМИНАЛЬНЫЕ ПАРАМЕТРЫ ЭЛЕКТРОДВИГАТЕЛЕЙ ТИПА 4П100 ЗАКРЫТОГО ИСПОЛНЕНИЯ Ip44
С НАРУЖНЫМ ОБДУВОМ ОТ ВЕНТИЛЯТОРА НА ВАЛУ IC0041
Типоисполнение двигателя | Мощность, кВт | Напряжение, В | Ток, А | Частота вращения, мин-1 | КПД, % |
4ПО100S1Г УХЛ4 | 0,37 0,37 0,55 0,55 0,75 0,75 1,10 1,10 1,50 1,60 | 110 220 110 220 110 220 110 220 110 220 | 4,6 2,3 6,8 3,4 8,6 4,3 12,4 6,2 19,0 9,5 | (750) (750) (1000) (1000) 1500 1500 2200 2200 3000 3000 | 60,5 60,5 65,0 65,0 70,0 70,0 74,0 74,0 75,0 75,0 |
4ПО100S2Г УХЛ4 | 0,55 0,55 0,75 0,75 1,10 1,10 1,50 1,50 2,20 2,20 | 110 220 110 220 110 220 110 220 110 220 | 7,4 3,7 9,2 4,6 12,7 6,5 17,0 8,5 24,4 12,2 | (750) (750) (1000) (1000) 1500 1500 2200 2200 3000 3000 | 60,0 60,0 66,0 66,0 75,0 75,0 76,0 76,0 79,0 79,0 |
4ПО100L1Г УХЛ4 | 0,75 0,75 1,10 1,10 1,50 1,50 2,20 2,20 3,00 | 110 220 110 220 110 220 110 220 220 | 9,0 4,5 13,8 6,9 17,4 8,7 25,4 12,7 16,4 | (750) (750) (1000) (1000) 1500 1500 2200 2200 3000 | 67,0 67,0 68,0 68,0 74,0 74,0 76,0 76,0 80,0 |
4ПБ100S1 О4 | 0,33 0,33 0,50 0,50 0,67 0,67 1,00 1,00 1,45 1,45 | 110 220 110 220 110 220 110 220 110 220 | 4,2 2,21 6,2 3,1 8,0 3,9 11,2 5,6 17,2 8,6 | (750) (750) (1000) (1000) 1500 1500 2200 2200 3000 3000 | 60,5 60,5 65,0 65,0 70,0 70,0 74,0 74,0 75,0 75,0 |
4ПО100S2Г О4 | 0,50 0,50 0,675 0,675 1,00 1,00 1,35 1,35 2,00 2,00 | 110 220 110 220 110 220 110 220 110 220 | 6,6 3,3 8,3 4,1 11,4 5,85 15,3 7,6 22,0 11,0 | (750) (750) (1000) (1000) 1500 1500 2200 2200 3000 3000 | 60,0 60,0 66,0 66,0 75,0 75,0 76,0 76,0 79,0 79,0 |
4ПО100L1Г О4 | 0,675 0,675 1,00 1,00 1,35 1,35 2,00 2,00 2,70 | 110 220 110 220 110 220 110 220 220 | 8,0 4,0 12,4 6,2 15,7 7,8 22,9 11,4 14,8 | (750) (750) (1000) (1000) 1500 1500 2200 2200 3000 | 67,0 67,0 68,0 68,0 74,0 74,0 76,0 76,0 80,0 |
Примечания:
- По согласованиюс заводом изготовителем возможны исполнения на напряжения 150, 170, 260, 300 В.
- Приведенные значения тока якоря – справочные и могут уточняться заводом-изготовителем.
- Электродвигатели с номинальной частотой вращения, указанной в скобках, изготовляются в технически обоснованных случаях.
- По согласованию с заводом-изготовителем за дополнительную плату могут быть изготовлены электродвигатели:
с конструктивным исполнением, отличным от указанных на рис. 1–4;
с классом вибрации 0,71 категории S;
с независимой вентиляцией;
со встроенными в обмотку статора датчиками температуры;
для работы на высоте 2000 м над уровнем моря;
с условиями транспортирования Ж по ГОСТ 23216–78.
НОМИНАЛЬНЫЕ ПАРАМЕТРЫ ЭЛЕКТРОДВИГАТЕЛЕЙ ТИПА 4П112 ЗАКРЫТОГО ИСПОЛНЕНИЯ Ip44
С НАРУЖНЫМ ОБДУВОМ ОТ ВЕНТИЛЯТОРА НА ВАЛУ IC0041
Типоисполнение двигателя | Мощность, кВт | Напряжение, В | Ток, А | Частота вращения, мин-1 | КПД, % |
4ПО112М1Г УХЛ4 | 1,50 1,50 2,20 3,00 4,00 | 110 220 220 220 220 | 18,6 9,3 13,0 17,4 22,1 | (1000) (1000) 1500 2200 3000 | 71,0 71,0 74,0 76,0 80,0 |
4ПО112М2Г УХЛ4 | 1,50 2,20 3,00 4,00 5,50 | 220 220 220 220 220 | 9,7 13,6 17,4 22,3 29,0 | (750) (1000) 1500 2200 3000 | 66,0 70,0 74,0 79,0 83,0 |
4ПО112М1Г О4 | 1,35 1,35 2,00 2,70 3,60 | 110 220 220 220 220 | 16,7 8,4 11,7 15,7 19,9 | (1000) (1000) 1500 2200 3000 | 71,0 71,0 74,0 76,0 80,0 |
4ПО112М2Г О4 | 1,35 2,00 2,70 3,60 5,00 | 220 220 220 220 220 | 8,7 12,2 15,7 20,0 26,1 | (750) (1000) 1500 2200 3000 | 66,0 70,0 74,0 79,0 83,0 |
Примечания:
- По согласованиюс заводом изготовителем возможны исполнения на напряжения 150, 170, 260, 300 В.
- Приведенные значения тока якоря – справочные и могут уточняться заводом-изготовителем.
- Электродвигатели с номинальной частотой вращения, указанной в скобках, изготовляются в технически обоснованных случаях.
- По согласованию с заводом-изготовителем за дополнительную плату могут быть изготовлены электродвигатели:
с конструктивным исполнением, отличным от указанных на рис. 1–4;
с классом вибрации 0,71 категории S;
с независимой вентиляцией;
со встроенными в обмотку статора датчиками температуры;
для работы на высоте 2000 м над уровнем моря;
с условиями транспортирования Ж по ГОСТ 23216–78.
Значения КПД двигателей, приведенные в табл. 1-6, относятся к номинальной частоте вращения.
Режим работы электродвигателей продолжительный S1 по ГОСТ 183-74. Электродвигатели допускают работу в режимах S3-S8 по ГОСТ 183-74 при условии, что среднеквадратичное значение тока за цикл не превышает номинальное значение, установленное для режима S1. Параметры электродвигателей в режиме S2 по согласованию с заводом-изготовителем.
Возбуждение электродвигателей независимое напряжением 220 или 110 В.
Параметры двигателей гарантируются при питании от полупроводниковых преобразователей, если в процессе эксплуатации коэффициент пульсации тока якоря не превышает 15%. При большем значении коэффициента пульсации необходимо установить дроссели или снизить мощность как указано в технических условиях.
Электродвигатели в переходных режимах допускают среднюю скорость изменения тока якоря до 100 Iном/с.
Электродвигатели без повреждений и остаточных деформаций выдерживают в нагретом состоянии при номинальной частоте вращения перегрузку по току якоря: 2,0 Iном в течение 60 с, 4,0 Iном в течение 12 с. Система пуска и управления электродвигателем должна обеспечивать ограничение пускового тока до величины не более 4,0Iном, а также защиту электродвигателя от длительных перегрузок не более 10-15%.
Электродвигатель допускает работу при любом направлении вращения и в режимах реверса. Допустимое число реверсов в час не более 400. Стабилизация частоты вращения в заданном диапазоне изменения нагрузки обеспечивается системой регулирования.
Электродвигатель допускает длительную работу при регулировании частоты вращения вниз от номинальной изменением напряжения на якоре:
для 4ПО - от nном до 0,01 nном при длительном токе якоря 0,8Iном;
для 4ПБ - от nном до 0,001 nном при длительном токе якоря 0,9Iном в нереверсивном приводе;
от nном до 0,0005 nном при длительном токе якоря 0,9 Iном вреверсивном приводе.
Равномерность момента на валу двигателя поддерживается системой управления.
Электродвигатель допускает регулирование частоты вращения вверх от номинальной уменьшением тока возбуждения при номинальном напряжении на якоре в пределах 1:1; 1:1,25; 1:1,5; 1:1,75; 1:2,0;
1:2,6. При этом максимальная частота вращения не должна превышать 4000 мин-1. По согласованию с заводом-изготовителем возможна поставка электродвигателей с максимальной частотой вращения 4500 мин-1. В случае, если предел регулирования частоты вращения в заказе не оговорен, электродвигатели поставляются с пределом регулирования частоты вращения вверх от номинальной 1:1. Устойчивость работы электродвигателя обеспечивается системой управления заказчика.
Степень искрения на коллекторе электродвигателя при любой установившейся нагрузке в пределах от 1 до 100% номинальной в диапазоне рабочих частот вращения не превышает 1,5 балла по ГОСТ 183-74. Степень искрения при максимальной частоте вращения, при питании пульсирующим током, в режимах, отличных от S1, при перегрузках и перенапряжении не оговаривается, коллектор и щетки при этом должны быть в состоянии работоспособности в течение трех месяцев эксплуатации, без предварительной чистки коллектора и замены щеток. При этом допускаются следы подгара на кромках коллекторных пластин и щетках.
Средний уровень звука при основной частоте вращения соответствует классу 2 по ГОСТ 16372-84. Среднеквадратичное значение виброскорости двигателя на холостом ходу при номинальной час-тоте вращения соответствует классу 1,12 категории R по ГОСТ 16921-83. По согласованию с потребителем допускается изготовление электродвигателей категории N - класса вибрации 1,8.
Электродвигатель удовлетворяет следующим показателям надежности: средний срок службы до капитального ремонта - 15 лет, среднее время восстановления до работоспособного состояния 50 нормо/ч, наработка щеток - 2000 ч, вероятность безотказной работы при доверительной вероятности 0,8 на выработку 5000 ч - 0,9. Гарантийный срок - 24 мес со дня начала эксплуатации, но не более 30 мес с момента отгрузки электродвигателя с завода-изготовителя.
Электродвигатели конструктивно выполнены четырехполюсными в корпусном закрытом исполнении (IР44) по ГОСТ 17494-72 с естественным охлаждением IС0041 или с наружным обдувом от вентилятора на валу двигателя IС0141.
Электродвигатели могут быть изготовлены со встроенным тахогенератором ТП75-20-02 ТУ 16-89 ИЖЦЮ 524.516.002 ТУ и датчиком температурной защиты - терморезистором СТ 14-1Б, ОЖО.468.130 ТУ. На корпусе двигателя расположено вводное устройство, предназначенное для закрепления металлорукава с подводящими проводами.
Степень защиты электродвигателей IР44 по ГОСТ 17494-72. Способ охлаждения IС0041 и IС0141 по ГОСТ 20459-87.
По способу монтажа электродвигатели имеют конструктивные исполнения по ГОСТ 2479-79:
для 4П80 - IМВ3, IМВ34, IМВ14;
для 4П100 - IМВ3, IМВ34;
для 4П112 - IМВ3, IМВ14, IМВ5.
Электродвигатели допускают сочленение с приводным механизмом любым способом, обеспечивающим нормальную работу подшипников. Рабочий конец вала выполнен цилиндрическим согласно ГОСТ 12080-66 со стороны, противоположной коллектору.
Класс нагревостойкости изоляции электродвигателей типа 4ПО - В, электродвигателей типа 4ПБ - F по ГОСТ Р50324-92.
Электродвигатели изготовляются с подшипниками качения по ГОСТ 520-71 с расчетным сроком службы не менее 36000 ч. Смазка подшипников обеспечивает работу без ее замены в течение 4000 ч.
Электродвигатели комплектуются щетками марки ЭГ-74 по ГОСТ 2332-75.
Допускается поставка и эксплуатация машин со щетками других марок, обеспечивающих рабочие характеристики в соответствии с техническими условиями.
Конструкция вводного устройства обеспечивает возможность ввода кабелей с любой из четырех сторон.
Электродвигатели поставляются без защиты от радиопомех. Защита от радиопомех обеспечивается основным заказчиком, осуществляющим установку двигателя на исполнительных механизмах.
Электродвигатели без повреждений и деформаций выдерживают в течение 2 мин на холостом ходу повышение частоты вращения на 20% сверх максимального значения.

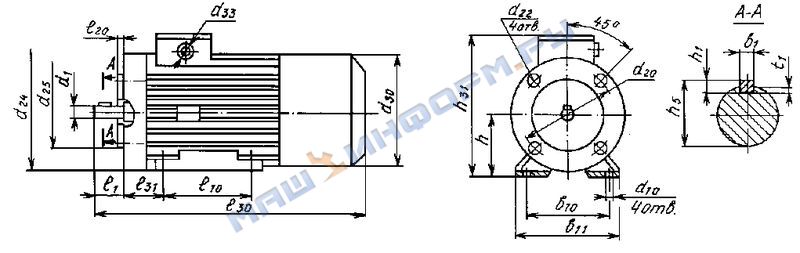

Габаритные, установочные и присоединительные размеры электродвигателя приведены на рис. 1-4. Предельное отклонение установочных и присоединительных размеров электродвигателя соответствует повышенной или нормальной точности по ГОСТ 8592-79 в соответствии с заказом.
Типоисполнение двигателя | Размеры, мм | ||||||||||
b1 | b10 | b11 | d1 | d10 | d30 | d33 | l1 | l10 | l30 | l31 | |
4ПО80А2 4ПБ80А2Г | 6 Р9/h9 | 125 | 155 | 22js6 | 10Н12 | 176 | 15,5 | 50 | 100 | 435 | 50 |
4ПО80В1 4ПБ80В1Г | 6 Р9/h9 | 125 | 155 | 22js6 | 10Н12 | 176 | 15,5 | 50 | 100 | 459 | 50 |
4ПО100S1 4ПБ100S1Г | 8 Р9/h9 | 160 | 200 | 24js6 | 12Н14 | 225 | 17,0 | 50 | 112 | 497 | 63 |
4ПО100S2 4ПБ100S2Г | 8 Р9/h9 | 160 | 200 | 24js6 | 12Н14 | 225 | 17,0 | 50 | 112 | 497 | 63 |
4ПО100L1 4ПБ100L1Г | 8 Р9/h9 | 160 | 200 | 24js6 | 12Н14 | 225 | 17,0 | 50 | 140 | 527 | 63 |
4ПО112М1 4ПБ112М1Г | 8 Р9/h9 | 190 | 225 | 28js6 | 12Н14 | 225 | 23,0 | 60 | 140 | 530 | 70 |
4ПО112М2 4ПБ112М2Г | 8 Р9/h9 | 190 | 225 | 28js6 | 12Н14 | 225 | 23,0 | 60 | 140 | 530 | 70 |
Типоисполнение двигателя | Размеры, мм | Динамический момент инерции, кг·м2 | Масса, кг | ||||
h | h1 | h5 | h31 | t1 | |||
4ПО80А2 4ПБ80А2Г | 80 | 6h9 | 24,5 | 200,5 | 3,5 | 0,0033 | 18 |
4ПО80В1 4ПБ80В1Г | 80 | 6h9 | 24,5 | 200,5 | 3,5 | 0,0040 | 20 |
4ПО100S1 4ПБ100S1Г | 100 | 7h11 | 27,0 | 265 | 4,0 | 0,0073 | 29 |
4ПО100S2 4ПБ100S2Г | 100 | 7h11 | 27,0 | 265 | 4,0 | 0,0099 | 33 |
4ПО100L1 4ПБ100L1Г | 100 | 7h11 | 27,0 | 265 | 4,0 | 0,0125 | 37 |
4ПО112М1 4ПБ112М1Г | 112 | 7h11 | 31,0 | 300 | 4,0 | 0,0193 | 54 |
4ПО112М2 4ПБ112М2Г | 112 | 7h11 | 31,0 | 300 | 4,0 | 0,0235 | 56 |

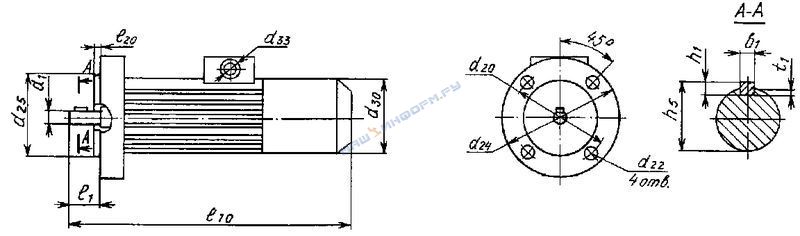

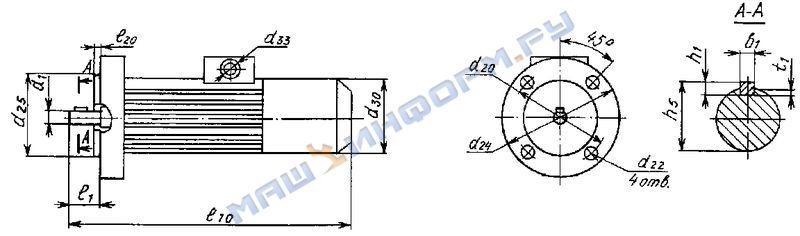

Габаритные, установочные и присоединительные размеры электродвигателей 4П80-112. Конструктивное исполнение IMB3
Типоисполнение двигателя | Размеры, мм | ||||||||||||||
b1 | b10 | d1 | d10 | d20 | d22 | d24 | d25 | d30 | d33 | l1 | l10 | l20 | l30 | l31 | |
4ПО80А2 4ПБ80А2Г | 6 Р9/h9 | 125 | 22js6 | 10Н12 | 130 | М8-7Н | 160 | 110 | 176 | 15,5 | 50 | 100 | 3,5 | 435 | 50 |
4ПО80В1 4ПБ80В1Г | 6 Р9/h9 | 125 | 22js6 | 10Н12 | 130 | М8-7Н | 160 | 110 | 176 | 15,5 | 50 | 100 | 3,5 | 459 | 50 |
4ПО100S1 4ПБ100S1Г | 8 Р9/h9 | 160 | 24js6 | 12Н14 | 165 | М10-7Н | 200 | 130 | 225 | 17,0 | 50 | 112 | 3,5 | 497 | 63 |
4ПО100S2 4ПБ100S2Г | 8 Р9/h9 | 160 | 24js6 | 12Н14 | 165 | М10-7Н | 200 | 130 | 225 | 17,0 | 50 | 112 | 3,5 | 497 | 63 |
4ПО100L1 4ПБ100L1Г | 8 Р9/h9 | 160 | 24js6 | 12Н14 | 165 | М10-7Н | 200 | 130 | 225 | 17,0 | 50 | 140 | 3,5 | 527 | 63 |
Окончание табл. к рис. 2
Типоисполнение двигателя | Размеры, мм | Динамический момент инерции, кг·м2 | Масса, кг | ||||
h | h1 | h5 | h31 | t1 | |||
4ПО80А2 4ПБ80А2Г | 80 | 6h9 | 24,5 | 200,5 | 3,5 | 0,0033 | 18 |
4ПО80В1 4ПБ80В1Г | 80 | 6h9 | 24,5 | 200,5 | 3,5 | 0,0040 | 20 |
4ПО100S1 4ПБ100S1Г | 100 | 7h11 | 27,0 | 265 | 4,0 | 0,0073 | 29 |
4ПО100S2 4ПБ100S2Г | 100 | 7h11 | 27,0 | 265 | 4,0 | 0,0099 | 33 |
4ПО100L1 4ПБ100L1Г | 100 | 7h11 | 27,0 | 265 | 4,0 | 0,0125 | 37 |
Габаритные, установочные и присоединительные размеры электродвигателей 4П80, 4П100. Конструктивное исполнение IMB34
Типоисполнение двигателя | Размеры, мм | |||||||||
b1 | d1 | d20 | d22 | d24 | d25 | d30 | d33 | l1 | l30 | |
4ПО80А2 4ПБ80А2Г | 6 Р9/h9 | 22js6 | 130 | М8-7Н | 160 | 110 | 176±3 | 15,5 | 50 | 435 |
4ПО80В1 4ПБ80В1Г | 6 Р9/h9 | 22js6 | 130 | М8-7Н | 160 | 110 | 176±3 | 15,5 | 50 | 459 |
4ПО112М1 4ПБ112М1Г | 8 Р9/h9 | 28js6 | 165 | 12А7 | 200 | 130 | 225±3 | 23,0 | 60 | 530 |
4ПО112М2 4ПБ112М2Г | 8 Р9/h9 | 28js6 | 165 | 12А7 | 200 | 130 | 225±3 | 23,0 | 60 | 530 |
Окончание табл. к рис. 3
Типоисполнение двигателя | Размеры, мм | Динамический момент инерции, кг·м2 | Масса, кг | ||
h1 | h5 | t1 | |||
4ПО80А2 4ПБ80А2Г | 6h9 | 24,5 | 3,5 | 0,0033 | 18 |
4ПО80В1 4ПБ80В1Г | 6h9 | 24,5 | 3,5 | 0,0040 | 20 |
4ПО112М1 4ПБ112М1Г | 7h11 | 31,0 | 4,0 | 0,0193 | 54 |
4ПО112М2 4ПБ112М2Г | 7h11 | 31,0 | 4,0 | 0,0235 | 56 |
Габаритные, установочные и присоединительные размеры электродвигателей 4П80, 4П112. Конструктивное исполнение IMB14
Типоисполнение двигателя | Размеры, мм | ||||||||||
b1 | d1 | d20 | d22 | d24 | d25 | d30 | d33 | l1 | l20 | l10 | |
4ПО112М1 4ПБ112М1Г | 8 Р9/h9 | 28js6 | 265 | 15 | 300 | 230 | 225±3 | 23,0 | 60 | 4 | 516 |
4ПО112М2 4ПБ112М2Г | 8 Р9/h9 | 28js6 | 265 | 15 | 300 | 230 | 225±3 | 23,0 | 60±0,5 | 4 | 516 |
Типоисполнение двигателя | Размеры, мм | Динамический момент инерции, кг·м2 | Масса, кг | ||
h1 | h5 | t1 | |||
4ПО112М1 4ПБ112М1Г | 7h11 | 31,0 | 4,0 | 0,0193 | 58 |
4ПО112М2 4ПБ112М2Г | 7h11 | 31,0 | 4,0 | 0,0235 | 60 |
Габаритные, установочные и присоединительные размеры электродвигателей 4П112. Конструктивное исполнение IMB5
Динамический момент инерции и масса электродвигателей приведены в таблицах к рисункам.
В комплект поставки входят: электродвигатель (с тахогенератором и датчиком тепловой защиты, если это оговорено заказом), запасные щетки для электродвигателя, запасные щетки для тахогенератора при заказе электродвигателя с тахогенератором и эксплуатационная документация.
Характеристики Электротехнического оборудования
Характеристики станков
Характеристики КПО
Характеристики импортного оборудования
Характеристики насосного оборудования
Марки стали и сплавов
Прочее оборудование
