Выпрямитель управляемый высоковольтный тиристорный ВУВТ-8000/4000-В-УХЛ4
Общие сведения
Выпрямитель ВУВТ-8000/4000-В-УХЛ4 предназначен для питания выпрямленным током и регулирования напряжения электроприводов, питания электротермического оборудования и других устройств.
Структура условного обозначения
ВУВТ-8000/4000-В-УХЛ4:
В - выпрямитель;
У - управляемый;
В - высоковольтный;
Т - тиристорный;
8000 - максимальная мощность на выходе, кВт;
4000 - максимальное напряжение на выходе, В;
В - охлаждение водяное принудительное;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543-70.
Условия эксплуатации
Для климатического исполнения УХЛ4 категории размещения 4:
Максимальное значение температуры окружающей среды, °С - 40
Минимальное значение температуры окружающей среды, °С - 5
Выпрямитель остается работоспособным после воздействия предельной температуры, °С - от -50 до +50
Относительная влажность воздуха при температуре 30°С, % - 95
Высота над уровнем моря, м - до 1000 Выпрямитель обеспечивает сейсмостойкость 9 баллов (по 12-бальной шкале). Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров. Возможность работы выпрямителя в условиях, отличных от вышеперечисленных, должна согласовываться с предприятием-разработчиком.
Технические характеристики

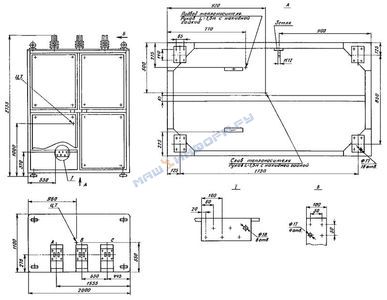

Максимальная выходная мощность, кВт - 8000 Максимальный выходной ток, А - 2200 Напряжение на входе, кВ - 3,15+0,35 К.П.Д. - 0,92 Диапазон изменения выходного напряжения от номинального значения, % - 0-100 Установившееся отклонение выходного напряжения от номинального значения при изменении выходного тока: от 10 до 100% номинального значения, %, не более - 3 Выпрямитель имеет регулируемую уставку выходного напряжения в пределах от 10 до 100% номинального значения выходного тока Охлаждение - водяное, принудительное Требование к теплоносителю (воде): электрическое сопротивление, Ом·м, не менее - 10 температура на входе, °С, не более - 40 давление на входе, кг·с/см2 (МПа) - 7+1 (0,7+0,1) расход теплоносителя, кг/с, не менее - 1,4 Вероятность безотказной работы для времени работы 30 мин, не менее - 0,999 Габаритные размеры, мм: шкафа тиристоров - 2000x2750x1100 стойки управления - 536x1816x630 Масса, кг, не более: шкафа тиристоров - 1500 стойки управления - 150
Конструкция и принцип действия
Выпрямитель осуществляет преобразование трехфазного переменного тока частотой 50 Гц в постоянный и основан на свойстве тиристоров изменять в широких пределах значение выходного напряжения путем задержки момента включения тиристоров по отношению к началу положительной полуволны питающего напряжения. Основу силовой части устройства составляет трехфазный мостовой выпрямитель - ТМУВ (рис. 1).
Функциональная электрическая схема выпрямителя VT1-VT6 - тиристоры выпрямителя, СУ - система управления Функционирование выпрямителя обеспечивается системой управления СУ. Кроме того, СУ осуществляет включение, отключение, защиту выпрямителя. Каждое плечо выпрямителя пропускает ток только в интервале времени, когда потенциал его анода выше потенциала катода. При включении тиристоров плеч в момент перехода входного напряжения через нуль интервал выходного напряжения составит 120° эл., в этом случае нагрузка выпрямителя потребляет максимальную установленную мощность. Задержка включения тиристоров на некоторый угол (угол управления выпрямителя) относительно момента перехода входного напряжения через нуль приводит к уменьшению мощности, потребляемой нагрузкой выпрямителя. Регулирование угла от 0 до 120° эл. обеспечивает изменение мощности, потребляемой нагрузкой от максимального значения до 0. Система управления выпрямителем СУ предназначена для формирования импульсов управления тиристорами плеч выпрямителя. Регулятор угла выпрямителя сравнивает напряжение, поступающее с блока синхронизирующих трансформаторов БСТ, с напряжением уставки и выдает сигнал управления углом включения тиристоров. Фазосдвигающее устройство вырабатывает из синхронизирующих напряжений шестифазную последовательность импульсов, каждая из которых служит для управления включения соответствующего плеча выпрямителя. выхода фазосдвигающего устройства импульсы через устройство ограничения угла поступают на формирователь импульсов и далее на выходные каскады. Система управления имеет устройство автоподстройки напряжений, служащее для устранения несимметрии напряжений между фазами, которая может быть вызвана как несимметрией нагрузки потребителя, так и разбросом параметров элементов. Устройство автоподстройки напряжений сравнивает между собой попарно средние значения контрольных напряжений, пропорциональных соответствующим линейным напряжениям, и выдает в фазосдвигающее устройство сигналы для корректировки угла каждого плеча в отдельности. Выпрямитель выполнен в шкафу брызгозащищенного исполнения, закрытого с боковых сторон щитами, спереди и сзади - съемными крышками на четырех замках, отпираемых специальной ручкой. Предусмотрено двухстороннее обслуживание через съемные крышки, что обеспечивает удобство обслуживания, наладки и настройки. В шкафу в стеклотекстолитовых направляющих, обеспечивающих изоляцию силового монтажа относительно корпуса, установлены по шесть в ряду 24 панели тиристоров и панели трансформаторов. Каждая панель трансформаторов крепится четырьмя болтами, что обеспечивает возможность замены их при неисправности. В верхней части шкафа установлены насыщающиеся реакторы. В нижней части шкафа на панелях установлены делитель тока и блоки формирователей импульсов. Монтаж силовой электрической схемы шкафа выполнен медными шинами. Подвод напряжения от трехфазных силовых цепей осуществляется через проходные изоляторы типа ИП-10/2000-1250У1, установленные в верхней части шкафа. Съем мощности на нагрузку осуществляется снизу. Подключение цепей управления осуществляется также снизу. Соединение тиристорных охладителей и подключение их к напорному и сливному коллекторам выполнено шлангами из полипропиленовой трубки. Подключение коллекторов шкафа к магистрали системы охлаждения осуществляется снизу при помощи гибких рукавов. Для установки на фундамент в нижней раме шкафа предусмотрены амортизаторы типа АКСС-400М. Для обеспечения подъема шкафа предусмотрены рым-болты. Металлоконструкции шкафа выполнены из алюминия. Стойка управления СУ включает в себя все устройства системы управления, кроме мощных выходных каскадов. Габаритные, установочные и присоединительные размеры шкафа тиристоров выпрямителя и стойки управления представлены на рис. 2 и 3.
В комплект поставки входят: выпрямитель; стойка управления; одиночный комплект ЗИП;
эксплуатационные документы согласно описи эксплуатационной документации.
