Лампы натриевые высокого давления типа ДНаТ REFUX
Общие сведения
Натриевые лампы высокого давления в прозрачной колбе предназначены для использования в световых приборах для внутреннего и наружного освещения улиц, площадей, автомобильных стоянок, гаражей, загородных поселков, тепличных хозяйств.
Лампы рассчитаны на работу в сетях переменного тока частотой 50 или 60 Гц при номинальном напряжении 220 В с использованием соответствующей пускорегулирующей аппаратуры. ДНаТ Х эл (ц) RЕFLUХ:
Д - дуговая;
На - натриевая;
Т - с трубчатой колбой;
Х - номинальная мощность, Вт;
эл - эллипсоидная внешняя колба;
ц - цилиндрическая внешняя колба;
RЕFLUХ - фирменное название.
Условия эксплуатации
Климатическое исполнение УХЛ категории размещения 2 по ГОСТ 15150-69.
Предельные значения температуры окружающего воздуха от минус 60 до 45°С.
Относительная влажность воздуха не более 80% при температуре 20°С.
Положение ламп во время работы произвольное.
Лампы эксплуатируются в светильниках, исключающих попадание атмосферных осадков на колбу работающей лампы и обеспечивающих следующие предельно допустимые режимы работы:
Температура на поверхности колбы лампы не должна превышать 350°С для ламп мощностью 50-150 Вт; 400°С для ламп мощностью 250 и 400 Вт.
Максимальное превышение температуры цоколя лампы по отношению к нормальной температуре окружающей среды не более 210°С для ламп с цоколем Е 40 и 125°С для ламп с цоколем Е 27.
При работе ламп в светильнике его конструкция не должна вызывать повышение напряжения на лампе более чем на 7 В по сравнению с работой ламп без светильника.

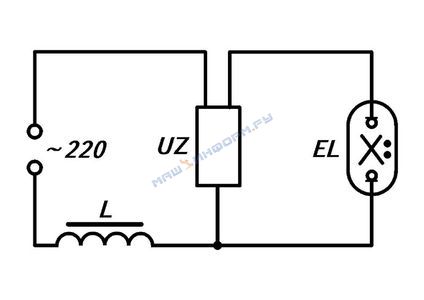

Лампы включаются в сеть по схеме, приведенной на рис. 1, с соответствующим балластным дросселем и импульсным зажигающим устройством.
Электрическая схема включения ламп:
L - балластный дроссель.
UZ - импульсное зажигающее устройство.
EL - лампа
Не допускается эксплуатация ламп в схемах с емкостным балластом.
Лампы должны зажигаться при пониженном до 198 В напряжении сети в течение 5 с при нормальных климатических условиях (от 15 до 35°С), в остальном интервале температур окружающего воздуха - в течение не более 1 мин.
Стабилизация параметров ламп при номинальном напряжении сети происходит в течение 15 мин с момента зажигания.
Повторное зажигание ламп производится не ранее чем через 3 мин после их отключения.
Лампы должны эксплуатироваться в электрических сетях с колебаниями напряжения, не превышающими значений, установленных ГОСТ 13109.
Запрещается эксплуатация ламп во взрывоопасных и пожароопасных помещениях.
Требования техники безопасности по ГОСТ 12. 2.007.0-75 и ГОСТ 12.2.007.13-88.
Лампы соответствуют требованиям РФЛК. 675600.001. РФЛК.675600.001
Номинальное напряжение сети, В - 220 Частота тока, Гц - 50; 60
Основные параметры ламп приведены в табл. 1.
