Агрегаты тиристорные серий ТЕ, ТП, ТЕР, ТПР
Общие сведения
Агрегаты тиристорные серий ТЕ, ТП, ТЕР, ТПР предназначены для питания якорных цепей двигателей постоянного тока в электроприводах. Обеспечивают построение электроприводов с однозонным регулированием частоты вращения двигателя в диапазоне 1:1000 с обратной связью по скорости, 1:20 с обратной связью по ЭДС двигателя.
Структура условного обозначения
ТХР4-Х/ХХ-Х-2Х4:
Т - тиристорный;
Х - охлаждение тиристоров: Е - естественное воздушное,
П - принудительное воздушное;
Р - реверсивный (для нереверсивного индекс не ставится);
4 - перегрузка 2,25 Iном длительностью 10 с;
Х - номинальный выходной ток (63, 100, 160, 200, 320, 500 А);
Х - номинальное выходное напряжение (230, 460 В);
Х - способ подключения к сети:
Н - непосредственное,
Р - через токоограничивающий реактор;
Х - напряжение питающей сети: 1 - 220 В, 2 - 380 В,
3 - 400 В, 4 - 415 В, 5 - 440 В;
2 - конструктивное исполнение агрегата - защищенное (в
шкафу), для незащищенного исполнения номер не ставится*
Х4 - климатическое исполнение и категория размещения по ГОСТ
15150-69 (УХЛ4 и О4). * Агрегаты незащищенного исполнения разрабатываются по согласованию с заказчиком.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от 1 до 35°С. Относительная влажность воздуха до 80% при температуре 25°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию. Не допускается непосредственное воздействие солнечной радиации. Работа в закрытых помещениях (в местах, исключающих вибрации от внешних источников). Степень защиты агрегатов IР21 (на токи 63, 100 и 160 А) и IР20 (на токи 200, 320 и 500 А) по ГОСТ 14254-80. Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.11-75. Агрегаты для внутригосударственных поставок и на экспорт соответствуют требованиям ТУ 16-88 ИЕАЛ.435000.090 ТУ. ТУ 16-88 ИЕАЛ.435000.090 ТУ
Технические характеристики
Технические характеристики агрегатов защищенного исполнения приведены в таблице.
Таблица
| Типоисполнение агрегата | Параметры сети силовой части агрегата | Выходные параметры | Исполнение | |||||
| Напряжение, В | Частота, Гц | Номинальный ток, А | Максимальный ток, А* | Номинальное напряжение, В | Номинальная мощность, кВт | |||
| НЕРЕВЕРСИВНЫЕ | ||||||||
| ТЕ4-63/230Н-1-2 УХЛ4 | 220 | 50 | 63 | 141,75 | 230 | 14,5 | Для внутригосударственных поставок | |
| ТЕ4-63/230Н-1-2 УХЛ4 | 220 | 50, 60 | 230 | 14,5 | На экспорт | |||
| ТЕ4-63/230Н-1-2 О4 | 220 | 50, 60 | 230 | 14,5 | То же | |||
| ТЕ4-63/460Н-2-2 УХЛ4 | 380 | 50 | 460 | 29 | Для внутригосударственных поставок | |||
| ТЕ4-63/460Н-2-2 УХЛ4 | 380 | 50, 60 | 460 | 29 | На экспорт | |||
| ТЕ4-63/460Н-2-2 О4 | 380 | 50, 60 | 460 | 29 | То же | |||
| ТЕ4-63/460Н-3-2 УХЛ4 | 400 | 50 | 460 | 29 | –"– | |||
| ТЕ4-63/460Н-3-2 О4 | 400 | 50 | 460 | 29 | –"– | |||
| ТЕ4-63/460Н-4-2 УХЛ4 | 415 | 50 | 460 | 29 | –"– | |||
| ТЕ4-63/460Н-4-2 О4 | 415 | 50 | 460 | 29 | –"– | |||
| ТЕ4-63/460Н-5-2 О4 | 440 | 60 | 460 | 29 | –"– | |||
| ТЕ4-100/230Н-1-2 УХЛ4 | 220 | 50 | 100 | 225 | 230 | 23 | Для внутригосударственных поставок | |
| ТЕ4-100/230Н-1-2 УХЛ4 | 220 | 50, 60 | 230 | 23 | На экспорт | |||
| ТЕ4-100/230Н-1-2 О4 | 220 | 50, 60 | 230 | 23 | То же | |||
| ТЕ4-100/460Н-2-2 УХЛ4 | 380 | 50 | 460 | 46 | Для внутригосударственных поставок | |||
| ТЕ4-100/460Н-2-2 УХЛ4 | 380 | 50, 60 | 460 | 46 | На экспорт | |||
| ТЕ4-100/460Н-2-2 О4 | 380 | 50, 60 | 460 | 46 | То же | |||
| ТЕ4-100/460Н-3-2 УХЛ4 | 400 | 50 | 460 | 46 | –"– | |||
| ТЕ4-100/460Н-3-2 О4 | 400 | 50 | 460 | 46 | –"– | |||
| ТЕ4-100/460Н-4-2 УХЛ4 | 415 | 50 | 460 | 46 | –"– | |||
| ТЕ4-100/460Н-4-2 О4 | 415 | 50 | 460 | 46 | –"– | |||
| ТЕ4-100/460Н-5-2 О4 | 440 | 60 | 460 | 46 | –"– | |||
| ТП4-160/230Н-1-2 УХЛ4 | 220 | 50 | 160 | 360 | 230 | 36,8 | Для внутригосударственных поставок | |
| ТП4-160/230Н-1-2 УХЛ4 | 220 | 50, 60 | 230 | 36,8 | На экспорт | |||
| ТП4-160/230Н-1-2 О4 | 220 | 50, 60 | 230 | 36,8 | То же | |||
| ТП4-160/460Н-2-2 УХЛ4 | 380 | 50 | 460 | 73,6 | Для внутригосударственных поставок | |||
| ТП4-160/460Н-2-2 УХЛ4 | 380 | 50, 60 | 460 | 73,6 | На экспорт | |||
| ТП4-160/460Н-2-2 О4 | 380 | 50, 60 | 160 | 360 | 460 | 73,6 | На экспорт | |
| ТП4-160/460Н-3-2 УХЛ4 | 400 | 50 | 460 | 73,6 | То же | |||
| ТП4-160/460Н-3-2 О4 | 400 | 50 | 460 | 73,6 | –"– | |||
| ТП4-160/460Н-4-2 УХЛ4 | 415 | 50 | 460 | 73,6 | –"– | |||
| ТП4-160/460Н-4-2 О4 | 415 | 50 | 460 | 73,6 | –"– | |||
| ТП4-160/460Н-5-2 О4 | 440 | 60 | 460 | 73,6 | –"– | |||
| ТП4-200/230Н-1-2 УХЛ4 | 220 | 50 | 200 | 450 | 230 | 46 | Для внутригосударственных поставок | |
| ТП4-200/230Н-1-2 УХЛ4 | 220 | 50, 60 | 230 | 46 | На экспорт | |||
| ТП4-200/230Н-1-2 О4 | 220 | 50, 60 | 230 | 46 | То же | |||
| ТП4-200/460Н-2-2 УХЛ4 | 380 | 50 | 460 | 92 | Для внутригосударственных поставок | |||
| ТП4-200/460Н-2-2 УХЛ4 | 380 | 50, 60 | 460 | 92 | На экспорт | |||
| ТП4-200/460Н-2-2 О4 | 380 | 50, 60 | 460 | 92 | То же | |||
| ТП4-200/460Н-3-2 УХЛ4 | 400 | 50 | 460 | 92 | –"– | |||
| ТП4-200/460Н-3-2 О4 | 400 | 50 | 460 | 92 | –"– | |||
| ТП4-200/460Н-4-2 УХЛ4 | 415 | 50 | 460 | 92 | –"– | |||
| ТП4-200/460Н-4-2 О4 | 415 | 50 | 460 | 92 | –"– | |||
| ТП4-200/460Н-5-2 О4 | 440 | 60 | 460 | 92 | –"– | |||
| ТП4-320/230Н-1-2 УХЛ4 | 220 | 50 | 320 | 720 | 230 | 73,6 | Для внутригосударственных поставок | |
| ТП4-320/230Н-1-2 УХЛ4 | 220 | 50, 60 | 230 | 73,6 | На экспорт | |||
| ТП4-320/230Н-1-2 О4 | 220 | 50, 60 | 230 | 73,6 | То же | |||
| ТП4-320/460Н-2-2 УХЛ4 | 380 | 50 | 460 | 147,2 | Для внутригосударственных поставок | |||
| ТП4-320/460Н-2-2 УХЛ4 | 380 | 50, 60 | 460 | 147,2 | На экспорт | |||
| ТП4-320/460Н-2-2 О4 | 380 | 50, 60 | 460 | 147,2 | То же | |||
| ТП4-320/460Н-3-2 УХЛ4 | 400 | 50 | 460 | 147,2 | –"– | |||
| ТП4-320/460Н-3-2 О4 | 400 | 50 | 460 | 147,2 | –"– | |||
| ТП4-320/460Н-4-2 УХЛ4 | 415 | 50 | 460 | 147,2 | –"– | |||
| ТП4-320/460Н-4-2 О4 | 415 | 50 | 460 | 147,2 | –"– | |||
| ТП4-320/460Н-5-2 О4 | 440 | 60 | 460 | 147,2 | –"– | |||
| ТП4-500/230Н-1-2 УХЛ4 | 220 | 50 | 500 | 1125 | 230 | 115 | Для внутригосударственных поставок | |
| ТП4-500/230Н-1-2 УХЛ4 | 220 | 50, 60 | 230 | 115 | На экспорт | |||
| ТП4-500/230Н-1-2 О4 | 220 | 50, 60 | 500 | 1125 | 230 | 115 | На экспорт | |
| ТП4-500/460Н-2-2 УХЛ4 | 380 | 50 | 460 | 230 | Для внутригосударственных поставок | |||
| ТП4-500/460Н-2-2 УХЛ4 | 380 | 50, 60 | 460 | 230 | На экспорт | |||
| ТП4-500/460Н-2-2 О4 | 380 | 50, 60 | 460 | 230 | То же | |||
| ТП4-500/460Н-3-2 УХЛ4 | 400 | 50 | 460 | 230 | –"– | |||
| ТП4-500/460Н-3-2 О4 | 400 | 50 | 460 | 230 | –"– | |||
| ТП4-500/460Н-4-2 УХЛ4 | 415 | 50 | 460 | 230 | –"– | |||
| ТП4-500/460Н-4-2 О4 | 415 | 50 | 460 | 230 | –"– | |||
| ТП4-500/460Н-5-2 О4 | 440 | 60 | 460 | 230 | –"– | |||
| РЕВЕРСИВНЫЕ | ||||||||
| ТЕР4-63/230Н-1-2 УХЛ4 | 220 | 50 | 63 | 141,75 | 230 | 14,5 | Для внутригосударственных поставок | |
| ТЕР4-63/230Н-1-2 УХЛ4 | 220 | 50, 60 | 230 | 14,5 | На экспорт | |||
| ТЕР4-63/230Н-1-2 О4 | 220 | 50, 60 | 230 | 14,5 | То же | |||
| ТЕР4-63/460Н-2-2 УХЛ4 | 380 | 50 | 460 | 29 | Для внутригосударственных поставок | |||
| ТЕР4-63/460Н-2-2 УХЛ4 | 380 | 50, 60 | 460 | 29 | На экспорт | |||
| ТЕР4-63/460Н-2-2 О4 | 380 | 50, 60 | 460 | 29 | То же | |||
| ТЕР4-63/460Н-3-2 УХЛ4 | 400 | 50 | 460 | 29 | –"– | |||
| ТЕР4-63/460Н-3-2 О4 | 400 | 50 | 460 | 29 | –"– | |||
| ТЕР4-63/460Н-4-2 УХЛ4 | 415 | 50 | 460 | 29 | –"– | |||
| ТЕР4-63/460Н-4-2 О4 | 415 | 50 | 460 | 29 | –"– | |||
| ТЕР4-63/460Н-5-2 О4 | 440 | 60 | 460 | 29 | –"– | |||
| ТЕР4-100/230Н-1-2 УХЛ4 | 220 | 50 | 100 | 225 | 230 | 23 | Для внутригосударственных поставок | |
| ТЕР4-100/230Н-1-2 УХЛ4 | 220 | 50, 60 | 230 | 23 | На экспорт | |||
| ТЕР4-100/230Н-1-2 О4 | 220 | 50, 60 | 230 | 23 | То же | |||
| ТЕР4-100/460Н-2-2 УХЛ4 | 380 | 50 | 460 | 46 | Для внутригосударственных поставок | |||
| ТЕР4-100/460Н-2-2 УХЛ4 | 380 | 50, 60 | 460 | 46 | На экспорт | |||
| ТЕР4-100/460Н-2-2 О4 | 380 | 50, 60 | 460 | 46 | То же | |||
| ТЕР4-100/460Н-3-2 УХЛ4 | 400 | 50 | 460 | 46 | –"– | |||
| ТЕР4-100/460Н-3-2 О4 | 400 | 50 | 460 | 46 | –"– | |||
| ТЕР4-100/460Н-4-2 УХЛ4 | 415 | 50 | 460 | 46 | –"– | |||
| ТЕР4-100/460Н-4-2 О4 | 415 | 50 | 100 | 225 | 460 | 46 | На экспорт | |
| ТЕР4-100/460Н-5-2 О4 | 440 | 60 | 460 | 46 | То же | |||
| ТПР4-160/230Н-1-2 УХЛ4 | 220 | 50 | 160 | 360 | 230 | 36,8 | Для внутригосударственных поставок | |
| ТПР4-160/230Н-1-2 УХЛ4 | 220 | 50, 60 | 230 | 36,8 | На экспорт | |||
| ТПР4-160/230Н-1-2 О4 | 220 | 50, 60 | 230 | 36,8 | То же | |||
| ТПР4-160/460Н-2-2 УХЛ4 | 380 | 50 | 460 | 73,6 | Для внутригосударственных поставок | |||
| ТПР4-160/460Н-2-2 УХЛ4 | 380 | 50, 60 | 460 | 73,6 | На экспорт | |||
| ТПР4-160/460Н-2-2 О4 | 380 | 50, 60 | 460 | 73,6 | То же | |||
| ТПР4-160/460Н-3-2 УХЛ4 | 400 | 50 | 460 | 73,6 | –"– | |||
| ТПР4-160/460Н-3-2 О4 | 400 | 50 | 460 | 73,6 | –"– | |||
| ТПР4-160/460Н-4-2 УХЛ4 | 415 | 50 | 460 | 73,6 | –"– | |||
| ТПР4-160/460Н-4-2 О4 | 415 | 50 | 460 | 73,6 | –"– | |||
| ТПР4-160/460Н-5-2 О4 | 440 | 60 | 460 | 73,6 | –"– | |||
| ТПР4-200/230Н-1-2 УХЛ4 | 220 | 50 | 200 | 450 | 230 | 46 | Для внутригосударственных поставок | |
| ТПР4-200/230Н-1-2 УХЛ4 | 220 | 50, 60 | 230 | 46 | На экспорт | |||
| ТПР4-200/230Н-1-2 О4 | 220 | 50, 60 | 230 | 46 | То же | |||
| ТПР4-200/460Н-2-2 УХЛ4 | 380 | 50 | 460 | 92 | Для внутригосударственных поставок | |||
| ТПР4-200/460Н-2-2 УХЛ4 | 380 | 50, 60 | 460 | 92 | На экспорт | |||
| ТПР4-200/460Н-2-2 О4 | 380 | 50, 60 | 460 | 92 | То же | |||
| ТПР4-200/460Н-3-2 УХЛ4 | 400 | 50 | 460 | 92 | –"– | |||
| ТПР4-200/460Н-3-2 О4 | 400 | 50 | 460 | 92 | –"– | |||
| ТПР4-200/460Н-4-2 УХЛ4 | 415 | 50 | 460 | 92 | –"– | |||
| ТПР4-200/460Н-4-2 О4 | 415 | 50 | 460 | 92 | –"– | |||
| ТПР4-200/460Н-5-2 О4 | 440 | 60 | 460 | 92 | –"– | |||
* Ток 10-секундной перегрузки в циклическом режиме при среднеквадратичном значении тока не выше номинального и времени усреднения 10 мин.
Структурные схемы агрегатов приведены на рис. 1 и 2.

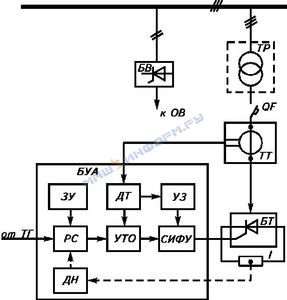

Структурная схема нереверсивных агрегатов серий ТЕ, ТП, ТЕР, ТПР БВ - блок источника питания обмотки возбуждения двигателя;
ОВ - обмотка возбуждения;
ТР - промежуточный трансформатор;
ТТ - трансформатор тока;
БТ - блок тиристорный;
I - нагрузка;
ТГ - тахогенератор;
БУА - блок управления агрегатом;
ЗУ - задающее устройство;
ДТ - датчик тока;
УЗ - узел защиты;
РС - регулятор скорости;
УТО - узел токовой отсечки;
СИФУ - система импульсно-фазового управления;
ДН - датчик напряжения

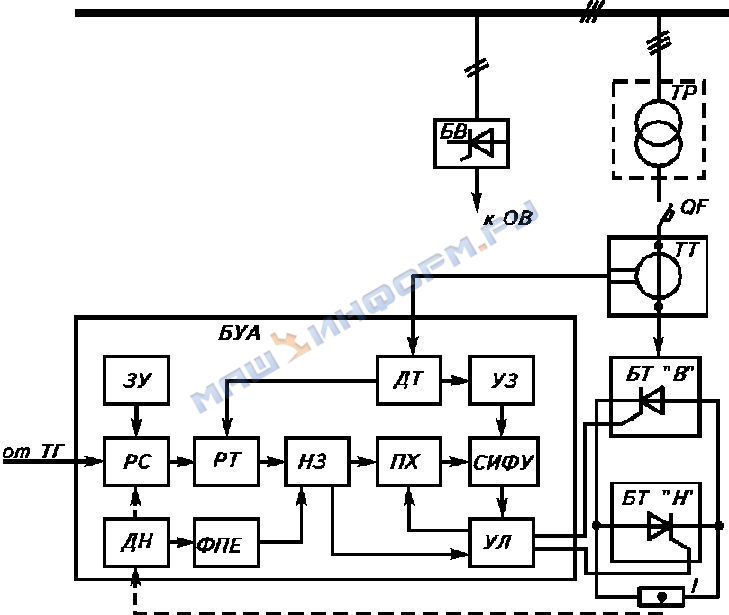

Структурная схема реверсивных агрегатов серий ТЕ, ТП, ТЕР, ТПР БВ - блок источника питания обмотки возбуждения двигателя;
ОВ - обмотка возбуждения;
ТР - промежуточный трансформатор;
ТТ - трансформатор тока;
БТ "В" и БТ "Н" - блоки тиристорные (комплекты "вперед" и "назад");
I - нагрузка;
ТГ - тахогенератор;
БУА - блок управления агрегатом;
ЗУ - задающее устройство;
ДТ - датчик тока;
УЗ - узел защиты;
РС - регулятор скорости;
РТ - регулятор тока;
НЗ - нелинейное звено;
ПХ - переключатель характеристик;
СИФУ - система импульсно-фазового управления;
ДН - датчик напряжения;
ФПЕ - функциональный преобразователь ЭДС;
УЛ - устройство логическое Принцип работы агрегатов основан на свойствах и характеристиках управляемых выпрямителей, а также ведомых сетью симметрично-управляемых инверторов. Основу силовой части нереверсивного агрегата составляет трехфазный мостовой выпрямитель с одним тиристором в плече. Нереверсивные агрегаты обеспечивают плавный пуск, регулирование частоты вращения якоря и останов (на выбеге) двигателей постоянного тока. Основу силовой части реверсивного агрегата составляют два встречно-параллельно включенных трехфазных мостовых выпрямителя (комплекты БТ "В", БТ "Н" - "вперед-назад"). Схема реверсивного агрегата построена по принципу раздельного управления силовыми комплектами тиристоров с запиранием неработающего комплекта, с использованием одного комплекта системы импульсно-фазового управления (СИФУ) и логического устройства (УЛ). Реверсивные агрегаты обеспечивают следующие режимы работы двигателей постоянного тока: плавный пуск, регулирование частоты вращения и работу на установившейся частоте вращения двигателей;
реверс направления вращения якоря двигателя;
рекуперативное торможение при снижении частоты вращения или остановке двигателя. Блок управления агрегатом выполняет следующие функции: суммирование и формирование сигналов управления;
преобразование аналогового сигнала управления в фазу m-фазной последовательности импульсов управления тиристорами;
переключение m-фазной последовательности импульсов управления с одного комплекта тиристоров на другой (в реверсивных агрегатах);
защиту агрегата. Основными функциональными узлами блока управления являются: СИФУ, регулятор скорости (РС), регулятор тока (РТ), логическое устройство, узел защиты (УЗ), функциональный преобразователь ЭДС (ФПЕ) и датчик напряжений (ДН). Система импульсно-фазового управления предназначена для преобразования постоянного управляющего напряжения, вырабатываемого системой автоматического регулирования агрегатов, в последовательность прямоугольных управляющих импульсов соответствующей фазы, подаваемых на управляющие выводы тиристоров. Диапазон регулирования фазы импульсов управления от (15+3) до (153+3) эл град. Параметры управляющих импульсов:длительность (10+3) эл град, ток управления при напряжении управления 6 В - 0,5 А. Устойчивая работа СИФУ обеспечивается при коммутационных провалах напряжения питающей сети до 40% амплитудного значения и угловой длительности до 30 эл град в любой точке синусоиды. Регуляторы тока и частоты вращения служат для улучшения динамических свойств системы автоматического регулирования. Для исключения аварийных режимов в агрегатах предусмотрены следующие виды защит: максимально-токовая, токовая отсечка (агрегаты серии ТЕ, ТП), времятоковая, от исчезновения потока охлаждающего воздуха (агрегаты ТП, ТПР), от обрыва фазы, от перенапряжений, от радиопомех. Максимально-токовая защита и защита агрегата от токов короткого замыкания осуществляются системой "автоматический выключатель - токоограничивающий реактор" и устройством, входящим в узел защиты, устанавливающим угол регулирования тиристоров в положение mах. Защита агрегата от перенапряжений, обусловленных коммутацией тиристоров, осуществляется RС-цепями, подключенными параллельно этим приборам. Радиопомехи, вносимые агрегатом в питающую сеть, подавляются высокочастотными конденсаторами, которые в сочетании с токоограничивающими реакторами образуют защитный LС-фильтр. Для реализации принципа раздельного управления реверсивным двухкомплектным агрегатом с запиранием неработающего комплекта тиристоров используется логическое устройство. Основные функции логического устройства: выбор нужного направления работы в зависимости от полярности регулирующего сигнала ( DU);
блокировка входа УЛ сигналом датчика состояния тиристоров и управляющими импульсами;
создание необходимой для надежной работы агрегата выдержки времени между снятием импульсов с работавшего ранее комплекта и подачей их на вступающий в работу комплект;
включение соответствующих ключей, определяющих требуемое направление тока агрегата, которые подключают выходные каскады СИФУ к вводным устройствам силовых тиристорных блоков. Функциональный преобразователь ЭДС двигателя служит для формирования сигнала обратной связи, пропорционального ЭДС двигателя (напряжению тахогенератора). Датчик напряжения предназначен для измерения и передачи ЭДС двигателя. Тахометрический мост совместно с ДН образует датчик ЭДС двигателя, необходимый для создания электроприводов с обратной связью по ЭДС двигателя. Датчик проводимости тиристоров (на рис. 2 не показан) предназначен для индикации состояния (открыт или закрыт) тиристоров агрегата и работает по принципу контроля напряжения на тиристорах анодной или катодной группы. С выхода датчика проводимости поступает сигнал запрета или разрешения на переключение логического устройства раздельного управления. Конструкция агрегатов защищенного исполнения на токи до 200 А допускает одностороннее обслуживание, на токи 320 и 500 А - двустороннее. На двери шкафа установлены: блок управления, электроизмерительные приборы, сигнальные индикаторы. Внутри агрегата установлены следующие элементы: реактор (трехфазный), силовой автоматический выключатель, силовой тиристорный мост (для агрегатов серии ТЕР, ТПР - два моста). На корпусе агрегата установлены зажимы заземления. Осмотр, чистка и ремонт должны производиться при полном снятии напряжения с агрегата. Для транспортирования внутри производственных помещений предусмотрены специальные приспособления. Габаритные и установочные размеры агрегатов защищенного исполнения приведены на рис. 3 и 4.
Таблица к рис. 3
| Тип агрегата | Н, мм | Масса, кг, не более |
| ТЕ4-63, ТЕ4-100 | 1200 | 80 |
| ТП4-160, ТП4-200 | 95 | |
| ТЕР4-63, ТЕР4-100 | 1400 | 90 |
| ТПР4-160, ТПР4-200 | 105 |

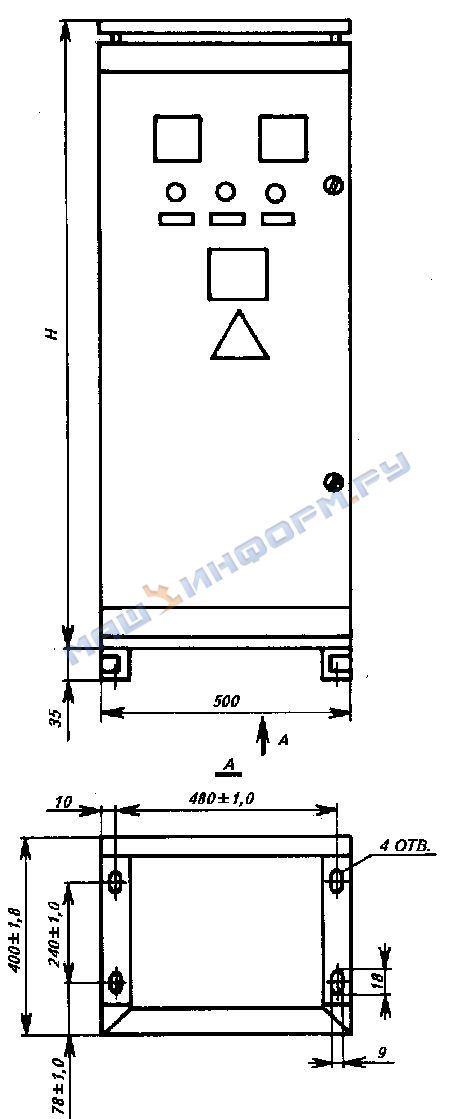

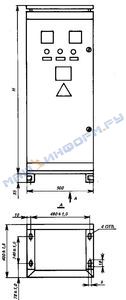

Габаритные и установочные размеры агрегатов защищенного исполнения типов ТП4-320 и ТП4-500 Масса ТП4- 320 не более 235 кг, ТП4-500 не более 245 кг в В комплект поставки агрегатов защищенного исполнения входят: агрегат, запасные части согласно ведомости ЗИП, комплект эксплуатационной документации. Согласующий трансформатор в комплект поставки не входит. Комплектность поставки агрегатов серий ТЕ, ТП, ТЕР, ТПР незащищенного исполнения определяется по согласованию с заказчиком и может включать в себя: устройство для питания якоря двигателя, реактор, блок возбуждения, автоматический выключатель для цепи системы управления, автоматический выключатель для силовой цепи, электроизмерительные приборы, запасные части согласно ведомости ЗИП, комплект эксплуатационной документации. Агрегаты тиристорные серий ТЕ, ТП, ТЕР, ТПР являются регулируемыми источниками выпрямленного напряжения (тока) и классифицируются по: величине номинального выходного напряжения (230, 460 В);
способу охлаждения: естественное воздушное (ТЕ4, ТЕР4), принудительное воздушное (ТП4, ТПР4);
возможности изменения полярности выходного тока: реверсивные (ТЕР4, ТПР4) с регулированием выходного напряжения от 0 до + Uн и нереверсивные (ТЕ4, ТП4) с регулированием выходного напряжения от 0 до Uн.
В заказе необходимо указать: наименование и типоисполнение агрегата, напряжение и частоту питающей сети, номер технических условий. Пример:"Агрегат тиристорный ТЕР4-100/460Н-2-2УХЛ4, 380 В, 50 Гц, ТУ 16-88 ИЕАЛ. 435000.090 ТУ".
