Реверсор типа РВВ-6/10-400-4У3 на вакуумных контакторах напряжением 6/10 кВ
Общие сведения
Реверсор типа РВВ-6/10-400-4 У3 предназначен для управления электроприводом шахтных подъемных установок напряжением 6/10 кВ трехфазного переменного тока частотой 50 или 60 Гц, не подверженных действию атмосферных перенапряжений.
Структура условного обозначения
РВВ-6/10-400-4 У3:
Р - реверсор;
В - высоковольтный;
В - вакуумный;
6/10 - номинальное напряжение, кВ;
400 - номинальный ток, А;
4 - номинальный ток отключения, кА;
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 40 до 40°С. Верхнее значение относительной влажности при температуре 25°С и более низких температурах без конденсации влаги 98%. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов в концентрациях, снижающих параметры реверсора. Вибрационные нагрузки при максимальном ускорении 0,5 g и I степени жесткости в диапазоне частот 1-35 Гц. Рабочее положение в пространстве вертикальное (допускается отклонение в любую сторону до 5°). Степень защиты реверсора IР12 по ГОСТ 14254-80. В части требований техники безопасности реверсоры соответствуют ГОСТ 12.2.007.3-75. Реверсоры для внутрироссийских и экспортных поставок соответствуют ТУ 16-526.498-82. ТУ 16-526.498-82
Технические характеристики
Номинальное напряжение, кВ - 6/10 Наибльшее рабочее напряжение, кВ - 7,2/12 Номинальный ток, А - 400 Коммутационная способность: номинальный ток отключения, кА - 4,0 ток включения, кА: амплитуда - 15 начальное эффективное значение периодической составляющей - 4,5 коммутационная износостойкость реверсоров при одинаковом количестве включений контакторов вперед (В) и назад (Н) при номинальном токе, циклы ВО, не менее - 2·105 частота включений в час номинального тока, циклы ВО, не более - 1200 Режим работы - прерывисто- продолжительный или повторно- кратковременный Стойкость при сквозных токах короткого замыкания, кА: предельному четырехсекундному току термической стойкости - 4,5 амплитуде предельного сквозного тока - 15 Механическая износостойкость реверсора при одинаковом количестве включений контакторов В и Н без учета ресурса вакуумных камер, циклы ВО, не менее - 2·106 Род тока в цепи динамического торможения - постоянный или выпрямленный Номинальное напряжение цепи динамического торможения, В - 220 Ток цепи динамического торможения, А: номинальный - 250 максимальный - 550 Напряжение цепей управления реверсора, В: переменного тока частотой 50, 60 Гц - 220 постоянного тока - 220 Потребляемый ток катушки привода контакторов В, Н, ДТр (ДТр - разъединитель контактора динамического торможения ДТк, рис. 1,2) при напряжении, А: переменного тока частотой 50 Гц - 1,2 переменного тока частотой 60 Гц - 1,4 постоянного тока - 1,32 Потребляемая мощность, Вт: катушки привода контактора ДТк - 50 реле постоянного тока (РП) - 25 Масса, кг, не более - 365 Гарантийный срок - 2 года со дня ввода реверсора в эксплуатацию, но не более 3 лет со дня поступления его потребителю. Гарантийный срок реверсоров, поставляемых на экспорт, - 2 года, но не более 3 лет со дня проследования через Государственную границу.
Конструкция и принцип действия

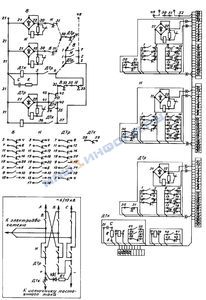

Реверсоры поставляются с электрическими соединениями по схемам, показанным на рис. 1,2.

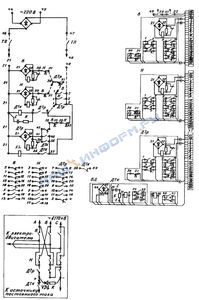

Схема электрическая принципиальная для управления реверсором на переменном токе
Таблица к рис. 2
| Обозначение | Наименование | Количество | Примечание |
| В, Н, ДТр | Контактор КВТ-10-400-4 У2, ТУ 16-524.116–79 | 3 | Вакуумный электромагнитный |
| ДТк | Контактор КПВ-604 У3, ТУ 16-524.023–80 | 1 | |
| КL | Реле промежуточное РЭВ-822, ТУ 16-523.455–80 | 1 | |
| С | Конденсатор МБГП-2-16008-1 мкФ±10%, ГОСТ 7112–74 | 1 | |
| R | Резистор МЛТ-2-560 Ом ± 5%, ГОСТ 7113–77 | 1 | |
| S | Выключатель ВПК 2110 У2, ГОСТ 5.387–72 | 2 | |
| ХТ | Рейка зажимов БЗН19-2531205У00 У2, ТУ 16-526.108–75 | 3 | |
| ХТ1 | Рейка зажимов БЗН19-2531105П00 У2, ТУ 16-526.108–75 | 1 | |
| VD | Диод КД-2038.0336.042 ТУ | 4 | |
| ТП | Тормозные предохранители заказчика | – | |
| ® | Цепи заказчика | – | |
| R1 | Резистор ПЭВ-25-20 Ом ± 5% ГОСТ 6513–75 | 1 | |
| VD1 | Диод ВЛ10-7, ТУ 16-529.765–73 | 1 |

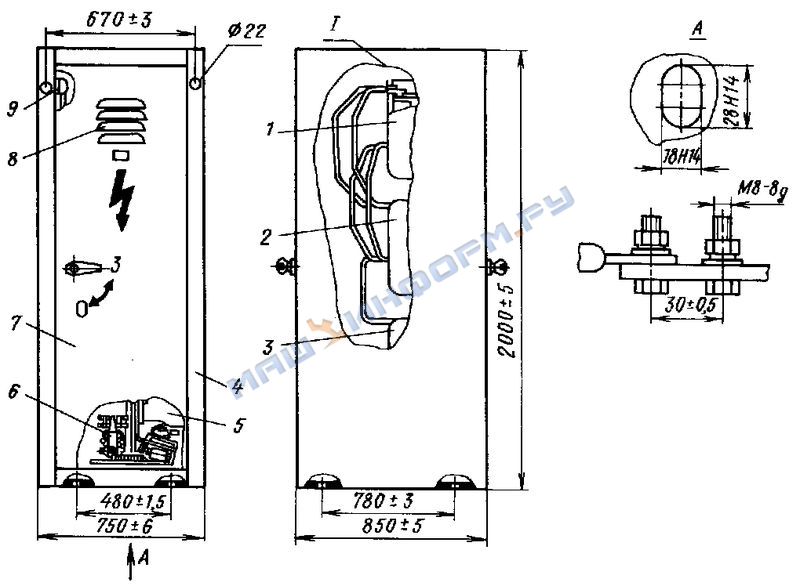

Общий вид, габаритные, установочные и присоединительные размеры реверсоров Управление втягивающими катушками приводов контакторов дистанционное и осуществляется командоконтроллем (в комплект реверсора не входит), контакты которого замыкают цепь втягивающей катушки одного контактора, разомкнув предварительно цепь катушки второго. Одновременному включению цепей катушек обоих приводов препятствует электрическая блокировка, которая осуществляется путем включения в цепь каждого контактора размыкающих контактов другого контактора (см. рис. 1, 2). Такая блокировка ограничивает скорость переключения контакторов В и Н, что может вызвать короткое замыкание. Поэтому при монтаже реверсора необходимо предусматривать в цепи управления втягивающими катушками дуговую блокировку (в комплект реверсора не входит), которая может выполняться при помощи реле времени, создающего не зависящую от оператора выдержку времени между моментами переключения контакторов. При работе реверсора в режиме динамического торможения первым включается разъединитель ДТр. Вспомогательными контактами 1, 2 ДТр обеспечивает самоподхват, а контактами 5, 6 подает питание на катушку электропривода контактора ДТр. После включения ДТк вспомогательными контактами 34, 35 шунтирует контакты 32, 33 Н, 32, 33 В и 42, 43 КL, через которые первоначально подавалось питание на катушку электропривода разъединителя ДТр, а контактами 36, 37 ДТк подает питание на катушку реле КL. Включившись, реле КL, разрывает своими контактами 42, 43 КL первоначальную цепь питания катушки привода ДТр, контактами 40, 41 КL шунтирует контакты 34, 35 ДТк. Отключение происходит в обратной последовательности. Сначала отключается контактор ДТк, затем вспомогательными контактами 36, 37 он разрывает цепь питания катушки реле КL. Одновременно размыкаются контакты 34, 35 ДТк, шунтирующие контакты 40, 41 КL. Реле КL со стабильной нерегулируемой выдержкой времени, равной 0,06 с, размыкает свои контакты 42, 43 КL и обеспичивает катушку электропривод контактора ДТр. Все сборочные единицы и элементы конструкции контактора типа КПВ-604 (рис. 4) собраны в основной z-образной скобе 1. Магнитная система клапанного типа. Вращение якоря происходит на призмах 2. На одном конце скобы 3 укреплен сердечник 1 с втягивающей катушкой 14, на другом - пластмассовое основание 4, несущее дугогасительную катушку 5, дугогасительный рог 6 неподвижного контакта, неподвижный контакт 7, дугогасительные щечки 8 и дугогасительную камеру 9.

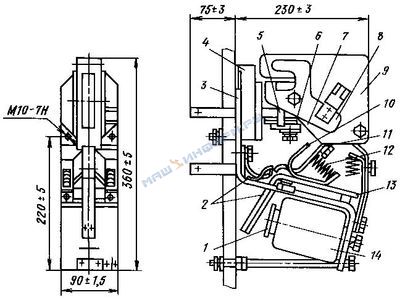

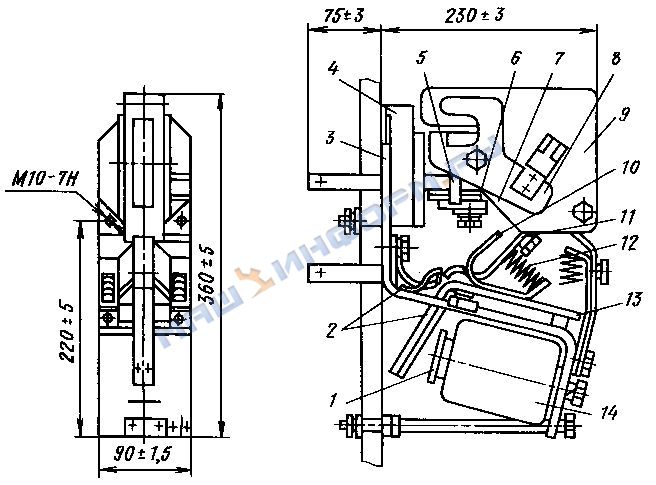

Общий вид и габаритные размеры контакторов КПВ-604 Контактор имеет магнитное гашение дуги в камере с широкой щелью. Дугогасительная камера может быть снята без отвинчивания каких-либо деталей. В прорезь основной скобы магнитопровода вставляется якорь 13 Г-образной формы, на котором крепится скоба-кронштейн 10, несущая подвижный контакт 11 с контактной пружиной 12. Основной материал контактов - кадмиевая медь. Блок вспомогательных контактов имеет один размыкающий и два замыкающих контакта, контактная часть которых выполнена из серебра. Контактор устанавливается только на изолированной панели, так как корпус у него находится под напряжением. Неподвижная часть магнитопровода 7 реле типа РЭВ-822 (рис. 5) выполнена из двух отдельных деталей - сердечника 11 и угольника 5, на котором крепятся пластина 3 и угольник 13, образуя с плоским магнитным сердечником призматическую опору якоря 12, где осуществляется вращение якоря относительно неподвижной части магнитопровода. На якоре укреплена скоба 4, несущая колодку с подвижными контактами 14. В процессе эксплуатации по мере износа путем перемещения скобы 4 можно ограничить люфт якоря. Узел подвидных контактов 1 крепится на магнитопроводе с помощью пластинки 2.
Общий вид и габаритные размеры реле постоянного тока типа РЭВ-822 Катушка 9 укрепляется на круглый магнитный сердечник, имеющий паз для закрепления кольца 10, фиксирующего катушку. На оба магнитных сердечника устанавливаются съемные демпферы 8 и 6, медные или алюминиевые, для получения необходимой выдержки времени.
В комплект поставки входят: реверсор, паспорт, техническое описание и инструкция по эксплуатации (1 экз. на 3 изделия), девять паспортов на камеру дугогасительную вакуумную типа КДВ-10-5/400, контактор вакуумный типа КВТ-10-4 У2 (за отдельную плату).
