Контакторы электромагнитные типа КВ-2МУ2. Реверсоры типа РВ-2МУ2
Общие сведения
Контакторы предназначены для управления асинхронными и синхронными электродвигателями и установками с активной и слабоиндуктивной нагрузкой, не подверженными действию атмосферных перенапряжений, реверсоры - для управления асинхронными и синхронными электродвигателями в установках, не подверженных действию атмосферных перенапряжений.
Структура условного обозначения
Структура условного обозначения контактора КВ-2М-6-Х-Х У2:
КВ - контактор высоковольтный;
2 - расположение привода - параллельное полюсам;
М - модернизированный;
6 - номинальное рабочее напряжение, кВ;
Х - номинальный ток, А;
Х - номинальный ток отключения, кА;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69. Реверсор РВ-2М-6-Х-Х У2:
РВ - реверсор высоковольтный;
2М - модернизированный;
6 - номинальное рабочее напряжение, кВ;
Х - номинальный ток, А;
Х - номинальный ток отключения, кА;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. В помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, и имеется сравнительно свободный доступ наружного воздуха. Температура окружающего воздуха от минус 40 до 40°С. Среднемесячное значение относительной влажности 80% при 20°С. Окружающая среда невзрывоопасная, не содержащая пыли более 5 мг/м3, агрессивных газов в концентрациях, снижающих параметры аппарата в недопустимых пределах. Частота вибрации установки не более 35 Гц с максимальным ускорением 0,5 g. Рабочее положение вертикальное. Допускается отклонение от рабочего положения не более 20°С в любом направлении. Контакторы для внутрироссийских и экспортных поставок соответствуют ТУ 16-524.033-80, реверсоры - ТУ 16-526.131-80. В части требований техники безопасности изделия соответствуют ГОСТ 12.2.007.3-75. ТУ 16-524.033-80;ТУ 16-526.131-80
Технические характеристики
Основные параметры контакторов и реверсоров приведены в таблице.
Таблица
| Параметры | Типоисполнения контакторов | ||||
| КВ-2М-6-040-0,7 У2 КВ-2М-6-032-0,7 У2 | КВ-2М-6-160-1,0 У2 КВ-2М-6-063-1,0 У2 | КВ-2М-6-160-1,5 У2 КВ-2М-6-100-1,5 У2 | КВ-2М-6-250-3,9 У2 КВ-2М-6-160-3,9 У2 | КВ-2М-6-400-3,9 У2 КВ-2М-6-250-3,9 У2 | |
| Типоисполнения реверсоров | |||||
| РВ-2М-6-040-0,7 У2 РВ-2М-6-032-0,7 У2 | РВ-2М-6-160-1,0 У2 РВ-2М-6-063-1,0 У2 | РВ-2М-6-160-1,5 У2 РВ-2М-6-100-1,5 У2 | РВ-2М-6-250-3,9 У2 РВ-2М-6-160-3,9 У2 | РВ-2М-6-400-3,9 У2 РВ-2М-6-250-3,9 У2 | |
| Номинальное напряжение, кВ | 6 | 6 | 6 | 6 | 6 |
| Наибольшее рабочее напряжение, кВ | 7,2 | 7,2 | 7,2 | 7,2 | 7,2 |
| Номинальный ток, А: | |||||
| частотой 50 Гц | 40 | 100 | 160 | 250 | 400 |
| частотой 60 Гц | 32 | 63 | 100 | 160 | 250 |
| Номинальный ток отключения, кА | 0,7 | 1,0 | 1,5 | 3,9 | 3,9 |
| Включающая способность, кА | 1,5 | 1,5 | 1,5 | 3,9 | 3,9 |
| Ток электродинамической стойкости (амплитудное значение), кА | 4,0 | 5,5 | 6,0 | 8,0 | 8,0 |
| Ток термической стойкости 4-секундный (действующее значение), кА | 2,0 | 2,0 | 2,0 | 3,9 | 3,9 |
| Число витков катушки магнитного дутья | 23 | 10 | 7 | 4 | 3 |
| Частота включений, ч, не более | 300 | 300 | 300 | 300 | 300 |
| Режим работы | Прерывисто-продолжительный или повторно-кратковременный | ||||
| Масса, кг, не более: | |||||
| контактора | 100 | 100 | 100 | 115 | 115 |
| реверсора | 585 | 585 | 585 | 620 | 620 |
для поставки на экспорт - 1 год со дня ввода в эксплуатацию, но не более 2 лет с момента проследования его через Государственную границу. Гарантийный срок эксплуатации реверсора: для внутренних поставок - 3 года со дня ввода в эксплуатацию;
для поставки на экспорт - 1 год со дня ввода в эксплуатацию, но не более 2 лет с момента проследования его через Государственную границу.
Контактор состоит из трех полюсов, установленных на четырех изоляционных рейках. Рейки стягивают стальные щеки, между которыми расположены полюса, электромагнитный привод и контакты вспомогательной цепи. На панели электромагнитного привода при его работе на постоянном токе устанавливается блок резисторов. Каждый полюс контактора состоит из: системы неподвижного контакта, установленной на рейках, которая состоит из катушки магнитного дутья с сердечником, неподвижного контакта, укрепленного на скобе, и магнитопроводов;
системы подвижного контакта, установленной на подвижном изоляционном валу. Подвижной контакт установлен на контактодержателе, который соединен с выводом полюса гибкой связью;
камеры дугогашения, состоящей из набора керамических пластин и керамических щек, заключенных в каркас из пластмассовых планки и вкладыша, и гетинаксовых щек. Электромагнитый привод состоит из подвижной и неподвижной систем, установленных на панели. Подвижная система состоит из якоря, который поворачивается в подшипниках на оси. Угол поворота якоря ограничивает упор. Неподвижная система состоит из сердечника и втягивающей катушки. Контакты вспомогательной цепи, связанные системой рычагов с подвижным валом, состоят из набора пластмассовых щек, между которыми на оси установлены рычаги, а на них - контактные мостики, закрепленные пружиной. Неподвижные контакты закреплены на щеках. Для работы привода электромагнитного на постоянном токе устанавливается блок резисторов. Реверсор состоит из трех контакторов электромагнитных типа КВ-2М У2, заключенных в металлический шкаф. Контакторы предназначены для реверсирования электродвигателя и для питания статора электродвигателя постоянным током при динамическом торможении или током низкой частоты при автоматизации установки. Реверсоры поставляются заводом с электрическим соединением по схемам (рис. 1, 2). Принцип работы контактора заключается в гашении электрической дуги в узких щелях камеры дугогашения. Габаритные размеры контакторов и реверсоров приведены на рис. 3, 4.

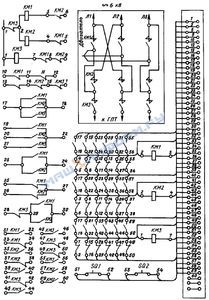

Схема управления реверсором на переменном токе КМ1, КМ2, КМ3 - контакторы;
ГПТ - генератор постоянного тока;
SQ1 и SQ2 - выключатели концевые

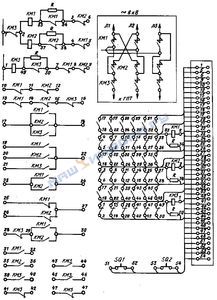

Схема управления реверсором на постоянном токе (расшифровка позиций то же, что и на рис. 1)
Габаритные, установочные и присоединительные размеры контактора типа КВ-2М У2
Габаритные, установочные и присоединительные размеры реверсора типа РВ-2М У2 L В комплект поставки контактора входят: контактор, одиночный комплект запасных частей, приведенный в приложении 4 ТУ 16-524.033-80, паспорт, упаковочный лист. В комплект поставки реверсора входят: реверсор, одиночный комплект запасных частей по ТУ 16-526.131-80, паспорт, упаковочный лист.
