Контактор вакуумный КВТ-10-400-4У2
Общие сведения
Вакуумный контактор КВТ-10-400-4У2 предназначен для коммутации трехфазных высоковольтных цепей промышленной частоты с активными и реактивными нагрузками. Контакторы являются комплектующими изделиями.
Структура условного обозначения
КВТ-10-400-4У2:
КВ - контактор вакуумный;
Т - трехфазный;
10 - номинальное напряжение, кВ;
400 - номинальный ток, А;
4 - номинальный ток отключения, кА;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов в концентрациях, снижающих параметры контактора. Группа условий эксплуатации М3 по ГОСТ 17516.1-90. Рабочее положение - крепление в горизонтальной плоскости, допускается отклонение от рабочего положения не более 15° в любую сторону. Колебания напряжения в цепи управления от 0,85 до 1,1Uном. Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, действующим "Правилам устройства электроустановок", "Правилам технической эксплуатации электроустановок потребителей" и "Правилам техники безопасности при эксплуатации электроустановок потребителей". Контактор для внутригосударственных и экспортных поставок соответствует ТУ 16-524.116-79. Контактор, поставляемый на экспорт, дополнительно соответствует РД 16 01.007-88. ТУ 16-524.116-79;РД 16 01.007-88
Технические характеристики
Номинальное напряжение, кВ - 10
Наибольшее рабочее напряжение, кВ - 12
Номинальный ток, А - 400
Коммутационная способность, кА: номинальный ток отключения с номинальным относительным содержанием апериодической составляющей 0,3 - 5
ток включения: амплитуда - 20
начальное действующее значение периодической составляющей - 5
Стойкость при сквозных токах КЗ, кА: четырехсекундный ток термической стойкости - 5
ток электродинамической стойкости - 20
Коммутационная износостойкость (вакуумной камеры), циклов ВО: при номинальном токе - 7,5·105
при токе 1000 А - 3·104
при номинальном токе отключения - 50
Механическая износостойкость (без камер дугогашения), циклов ВО - 1,5·106
Частота включений номинального тока в час, не более - 1200
Номинальное напряжение цепи управления, В: постоянного тока - 110, 220
переменного тока частотой 50 Гц - 220
Режим работы - Прерывисто- продолжительный или повторно- кратковременный
Масса, кг, не более - 40 Тип вакуумной камеры дугогашения КДВ2-10-5/400. Гарантийный срок - 2 года со дня ввода контакторов в эксплуатацию, но не более 3 лет со дня поступления контакторов потребителю. Для контакторов, поставляемых на экспорт, гарантийный срок - 2 года со дня ввода в эксплуатацию, но не более 3 лет с момента проследования через государственную границу.
Конструкция и принцип действия
Вакуумный контактор (рис. 1) состоит из трех полюсов высокого напряжения, корпуса, электромагнитного привода, цепи управления.

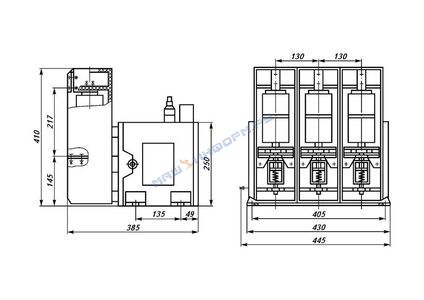

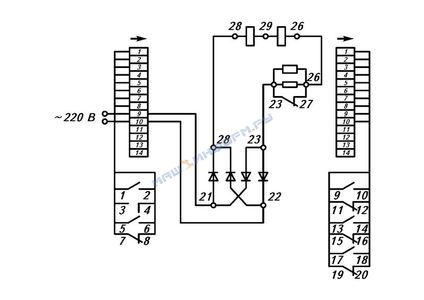

Общий вид, габаритные, установочные и присоединительные размеры контактора Полюс высокого напряжения контактора состоит из вакуумных дугогасительных камер КДВ2-10-5/400, защитных изоляционных каркасов и контактных выводов. Вакуумная камера крепится к верхней опорной части защитного каркаса. Нижний вывод и подвижный контакт вакуумной камеры соединены гибкой связью. Для дополнительного поджатия подвижного контакта камеры в нижней части каркаса установлена пружина. Корпус контактора состоит из щек и основания. К основанию при помощи болтов крепятся защитные изоляционные каркасы с вакуумными камерами. Щеки имеют окно для осмотра привода и облегчения конструкции. Привод контактора состоит из электромагнитной системы (катушек, сердечников, неподвижной и подвижной плит). Подвижная плита крепится к изоляционной траверсе. Цепь управления состоит из диодов, резисторов, штепсельных разъемов, смонтированных на панели. Диоды соединены в однофазную мостовую выпрямительную схему и служат для выпрямления переменного тока в постоянный для питания электромагнита привода. Контактор имеет шесть размыкающих и шесть замыкающих контактов вспомогательной цепи. Для подключения питания к приводу контактора, контактов вспомогательной цепи и исполнительных цепей потребителя применены штепсельные разъемы. Питание привода осуществляется как постоянным, так и переменным током. При включении привода в сеть постоянного тока выпрямительное устройство отключается. При подаче напряжения в цепь управления электромагнита (рис. 2) ток, проходя через выпрямляющее устройство, размыкающие контакты вспомогательной цепи, попадает на катушки электромагнита. При этом происходят притягивание плиты (подвижной части) к сердечникам и поворот изоляционной траверсы, освобождаются пружины дополнительного поджатия подвижных контактов камер. Под действием указанных пружин и сильфонов камер происходит замыкание контактов вакуумных камер. Одновременно происходят сжатие отключающих пружин, переключение контактов вспомогательной цепи и поворот рычага счетчика числа циклов ВО. При срабатывании контактов в цепь катушек электромагнита включается сопротивление для уменьшения удерживающего тока электромагнитов.
При обесточивании цепи управления подвижная часть электромагнита отпадает от сердечников и под действием отключающих пружин поднимается вверх, в результате чего происходит поворот изоляционной траверсы, которая своими плечами сжимает пружины дополнительного поджатия и перемещает подвижные контакты вакуумных камер вниз, т.е. происходит отключение главной цепи высокого напряжения. При повторном включении-отключении вышеуказанные циклы повторяются. Рабочий ход подвижных контактов вакуумных камер - 5 мм.
В комплект поставки входят: контактор КВТ-10-400-4У2 (в сборе), две катушки привода, паспорт контактора, три паспорта камер, техническое описание и инструкция по эксплуатации контактора, техническое описание и инструкция по эксплуатации вакуумной камеры, два упаковочных листа.
