Конденсаторы К50-24

Общие сведения

Конденсаторы К50-24 оксидно-электролитические алюминиевые предназначены для работы в цепях постоянного, пульсирующего тока и в импульсных режимах, применяются в фильтрах источников питания, в шунтирующих цепях развязки на низких частотах. Большое применение находят в стационарной и переносной радиоэлектронной аппаратуре: магнитофоны, электрофоны, телевизоры. К50-24:
К - конденсатор постоянной емкости;
50 - оксидно-электролитический алюминиевый;
24 - порядковый номер разработки.

Условия эксплуатации

Атмосферное давление 400 мм рт. ст.. Относительная влажность воздуха 98% при температуре 35°С. Интервал рабочих температур от минус 40 до 85°С. Вибрации с частотой 1 - 500 Гц при ускорении 10 g, многократные удары с ускорением 40 g. Конденсаторы имеют две климатических категории: УХЛ и В. УХЛ имеют два конструктивных исполнения - неизолированные и изолированные; В - только неизолированные. Конденсаторы выпускаются в соответствии с ОЖО. 464.137 ТУ. ОЖО.464.137 ТУ

Технические характеристики

Номинальное напряжение, В - 6,3-160 Номинальная емкость, мкФ - 2,2-10000 Допустимое отклонение емкости, % - -+, +30, -+ Тангенс угла потерь, %: 6,3 В - 35 16, 25 В - 27,25 40 В - 20 63 В - 17 100, 160 В - 14 Ток утечки, мкА, не более: при СU 1000 мкКл - 0,02 СU при СU ?1000 мкКл - 0,05 СU Гарантийная наработка, ч - 10000 Гарантийный срок хранения, лет - 10

Конструкция и принцип действия

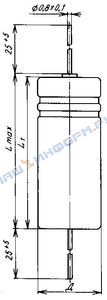

Конденсаторы выпускаются в цилиндрических алюминиевых корпусах с пластиковой крышкой с разнонаправленными выводами. На корпусе конденсатора нанесены технические данные. Габаритные, установочные и присоединительные размеры конденсатора приведены на рисунке и в таблице.

Таблица к рисунку

Номинальная
емкость, мкФ		 Номинальное напряжение, В Размеры, мм Масса, г,
D L1 Lmах
220
470
1000
2200
4700
10000		 6,3 6
9
9
12
16
21		 28
24
40
40
42
500		 30
26
42
42
44
52		 2,5
3,0
6,5
10
25
40
47
100
470
1000
2200
4700
10000		 16 6
6
9
12
12
16
21		 17
24
28
34
50
48
58		 19,8
26
30
36
52
50
60		 1,5
1,8
4,0
7,0
12
30
45
22
47
100
220
470
1000
2200
4700		 25 6
6
6
9
9
12
16
21		 17
24
28
24
40
50
42
50		 19,8
26
30
26
42
52
44
52		 1,5
1,8
2,5
3,0
6,5
12
25
40
100
150
330
1000
2200		 40 9
9
9
12
16		 24
28
40
58
58		 26
30
42
60
60		 3,0
4,0
6,5
12
35
10
22
47
100
470
1000
2200		 63 6
6
6
9
12
16
21		 17
24
28
34
50
42
50		 19,8
26
30
36
52
44
52		 1,5
1,8
2,5
5,0
12
25
40
4,7
10
22
47
100
220		 100 6
6
9
9
12
12		 17
24
24
28
34
50		 19,8
26
26
30
36
52		 1,5
1,8
3,0
4,0
7,0
12
2,2
3,3 4,7
10
22
47
100
220		 160 6
6
9
9
12
16
21		 17
24
24
34
50
42
50		 19
26
26
36
52
44
52		 1,5
1,8
3,0
5,0
12
25
40
220 63 9 40 42 6,5
Габаритные, установочные и присоединительные размеры конденсатора

В комплект поставки входит конденсатор.
