Конденсаторы импульсные типов ИКМ1-50-9УХЛ4 и ИКМ2-50-12УХЛ4
Общие сведения
Конденсаторы предназначены для работы в элек-трофизических промышленных установках.
Структура условного обозначения
ИКМ-Х-50-ХУХЛ4:
И - назначение - импульсный;
К - род пропитки экологически безопасная диэлектрическая
жидкость;
М - малоиндуктивный;
Х - габарит (1 или 2);
50 - напряжение номинальное, кВ;
Х - емкость номинальная, мкФ (9; 12);
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающего воздуха от 1 до 35°С. Верхнее значение относительной влажности воздуха 80% при температуре 25°С. Высота над уровнем моря не более 1000 м. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, снижающих параметры конденсаторов в недопустимых пределах. Рабочее положение вертикальное, выводами вверх. Конденсаторы соответствуют требованиям ТУ 16-89 ИБДМ.673000.007 ТУ. Конденсаторы должны выдерживать: Воздействие вибрационных нагрузок в диапазоне частот 5-200 Гц с амплитудой 0,5 мм и ускорением 19,6 м/с2. Воздействие ударных нагрузок с ускорением 147 м/с2 и длительностью удара 5-10 мс. Конденсаторы соответствуют требованиям техники безопасности по ГОСТ 12.1.004-85, ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.5-75. Конденсаторы предназначены для эксплуатации в закрытых помещениях в местах, защищенных от попадания эмульсий, щелочей и кислот. ТУ 16-89 ИБДМ.673000.007 ТУ
Технические характеристики
Типономинал и основные параметры конденсаторов приведены в табл. 1.
Таблица 1
Типоисполнение конденсатора | Номинальное напряжение, кВ | Номинальная емкость, мкФ | Номинальная индуктивность, нГн | Масса, кг |
ИКМ1-50-9УХЛ4 | 50 | 9 | 60 | 55 |
ИКМ2-50-12УХЛ4 | 12 | 20 | 100 |
разряд апериодический. Частота следования циклов заряд-разряд 0,01-1 Гц. Значение разрядного тока не более 60 кА для конденсаторов типа ИКМ1 и 100 кА для конденсаторов типа ИКМ2. Максимальное число циклов заряд-разряд за 1 ч работы - 300. Средний ресурс конденсаторов указан в табл. 2.
Таблица 2
Типоисполнение конденсатора | Средний ресурс, циклов заряд-разряд не менее |
ИКМ1-50-9УХЛ4 | 1·104 |
ИКМ2-50-12УХЛ4 | 2·104 |
Таблица 3
Типоисполнение конденсатора | Гарантийная наработка, циклов заряд-разряд |
ИКМ1-50-9УХЛ4 | 1,0·103 |
ИКМ2-50-12УХЛ4 | 2,0·103 |

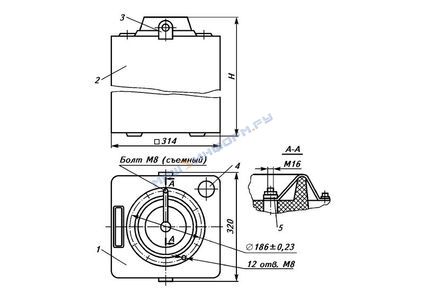

Конденсаторы состоят из корпуса, крышки с выводами и выемной части. Корпус и крышка выполнены из листовой стали. Для перемещения конденсаторов имеются две скобы, размещенные на корпусе. На крышке кроме выводов находятся заливочное отверстие и табличка, на которой указаны технические данные конденсаторов. Выемная часть собирается из пакетов, электрически соединенных между собой параллельно. Каждый пакет состоит из секций, соединенных параллельно-последовательно. В качестве пропитывающей жидкости применяется экологически чистая диэлектрическая жидкость. Габаритные, установочные и присоединительные размеры конденсаторов приведены на рисунке.
Таблица к рисунку
Типоисполнение конденсатора | Н, мм |
ИКМ1-50-9УХЛ4 | 335 |
ИКМ2-50-12УХЛ4 | 670 |
2 - корпус;
3 - транспортная скоба;
4 - заливочное отверстие;
5 - электрический вывод
В комплект поставки входят: конденсаторы; руководство по эксплуатации.
