Конденсатор импульсный типа ИМКН-5-140.У2
Общие сведения
Конденсатор ИМКН-5-140.У2 предназначен для работы в импульсных схемах.
Структура условного обозначения
ИМКН-5-140.У2:
И - импульсный;
М - род пропитки - диэлектрическая жидкость;
К - комбинированный диэлектрик (бумага, пленка);
Н - накопительный режим работы;
5 - номинальное напряжение, кВ;
140 - номинальная емкость, мкФ;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
В закрытых неотапливаемых транспортных средствах. Температура окружающего воздуха от минус 50 до 55°С. Относительная влажность воздуха до 100% при температуре 35°С. Атмосферное давление от 53 до 108 кПа (от 400 до 810 мм рт. ст.). Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов в концентрациях, снижающих параметры конденсатора в недопустимых пределах. Рабочее положение - вертикальное, выводами вверх. Конденсатор соответствует требованиям техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.5-75 и ГОСТ 12.1.004-85. Конденсатор соответствует требованиям ТУ 16-521.291-83. ТУ 16-521.291-83
Технические характеристики
Номинальное напряжение, кВ - 5 Номинальная емкость, мкФ - 140 Частота следования импульсов тока, Гц - 50 Глубина разряда, % - 15 Время разряда, с, не менее - 0,1 Предельное отклонение емкости конденсатора от номинального значения при температуре окружающего воздуха 20°С, % - +10 Масса, кг, не более - 50 Гарантийный срок - 10 лет со дня ввода конденсатора в эксплуатацию при гарантийной безотказной наработке 1000 ч.
Конструкция и принцип действия
Конденсатор состоит из корпуса, выполненного из листовой стали, пакета, размещенного внутри корпуса из плоскопрессованных секций, соединенных параллельно, и крышки (рисунок). Последняя снабжена двумя электрически изолированными выводами. Крышка изготовляется из листовой стали. На корпусе имеются транспортные скобы.

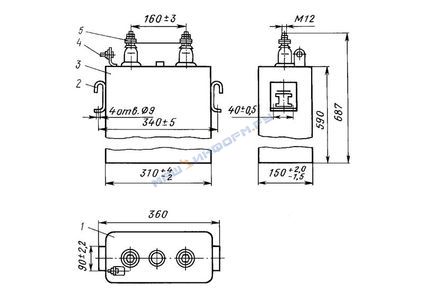

Общий вид, габаритные, установочные и присоединительные размеры конденсатора: 1 - крышка;
2 - транспортная скоба;
3 - корпус;
4 - заземляющий болт М8;
5 - электрические выводы
В комплект поставки входят: конденсатор, техническое описание и инструкция по эксплуатации.
