Конденсатор импульсный типа ИК-50-1,35УХЛ4
Общие сведения
Конденсатор предназначен для работы в промышленных установках электрогидравлического эффекта.
Структура условного обозначения
ИК-50-1,35УХЛ4:
И - импульсный;
К - род пропитки - диэлектрическая жидкость;
50 - номинальное напряжение, кВ;
1,35 - номинальная емкость, мкФ;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543-70.
Условия эксплуатации
Температура окружающего воздуха от 1 до 35°С. Относительная влажность воздуха до 65% при температуре 20°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, снижающих параметры конденсатора в недопустимых пределах, в местах, не подверженных тряске и ударам. Рабочее положение - вертикальное, выводами вверх. Конденсатор соответствует требованиям ТУ 16-88 ИБДМ.673334.004 ТУ. Конденсатор для внутренних и экспортных поставок соответствует требованиям техники безопасности по ГОСТ 12.1.004-85, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.5-75. Конденсатор предназначен для эксплуатации в закрытых помещениях. ТУ 16-88 ИБДМ.673334.004 ТУ
Технические характеристики
Номинальное напряжение, кВ - 50 Номинальная емкость, мкФ - 1,35 Номинальная индуктивность, нГн - 550 Средний ресурс, циклов - 7,5·107 Масса, кг - 101 Предельные отклонения значения емкости конденсатора от номинального + 10% при температуре окружающего воздуха 20°С. Предельные отклонения значения индуктивности от номинальной + 100 нГн. Тангенс угла потерь конденсатора, при температуре 20°С, не более 1·10-2. Режим работы конденсатора состоит из двух чередующихся в различной последовательности циклов: заряд-разряд с периодическим зарядом до номинального напряжения и разрядами;
частота следования циклов заряд-разряд - 2 мин-1;
значение разрядного тока не более 20 кА. Гарантийный срок эксплуатации: для внутренних поставок - один год со дня ввода в эксплуатацию при гарантийной наработке 1,5·107 циклов: заряд-разряд, в том числе во 2-м режиме 10·104 циклов: заряд-разряд;
для поставки на экспорт - один год со дня ввода в эксплуатацию, но не более двух лет с момента проследования через государственную границу.
Конструкция и принцип действия
Основными элементами конденсатора являются выемная часть, корпус, крышка с выводами. Выемная часть состоит из двух пакетов соединенных последовательно и скрепленных механически между собой. Каждый пакет собирается из плоскопрессованных секций, соединенных параллельно-последовательно. Отдельная секция представляет собой неделимую часть конденсатора. В качестве диэлектрика используется конденсаторная бумага в комбинации с полипропиленовой пленкой. Конденсатор имеет съемную перемычку, замыкающую выводы накоротко в нерабочем состоянии. Габаритные, установочные и присоединительные размеры приведены на рисунке.

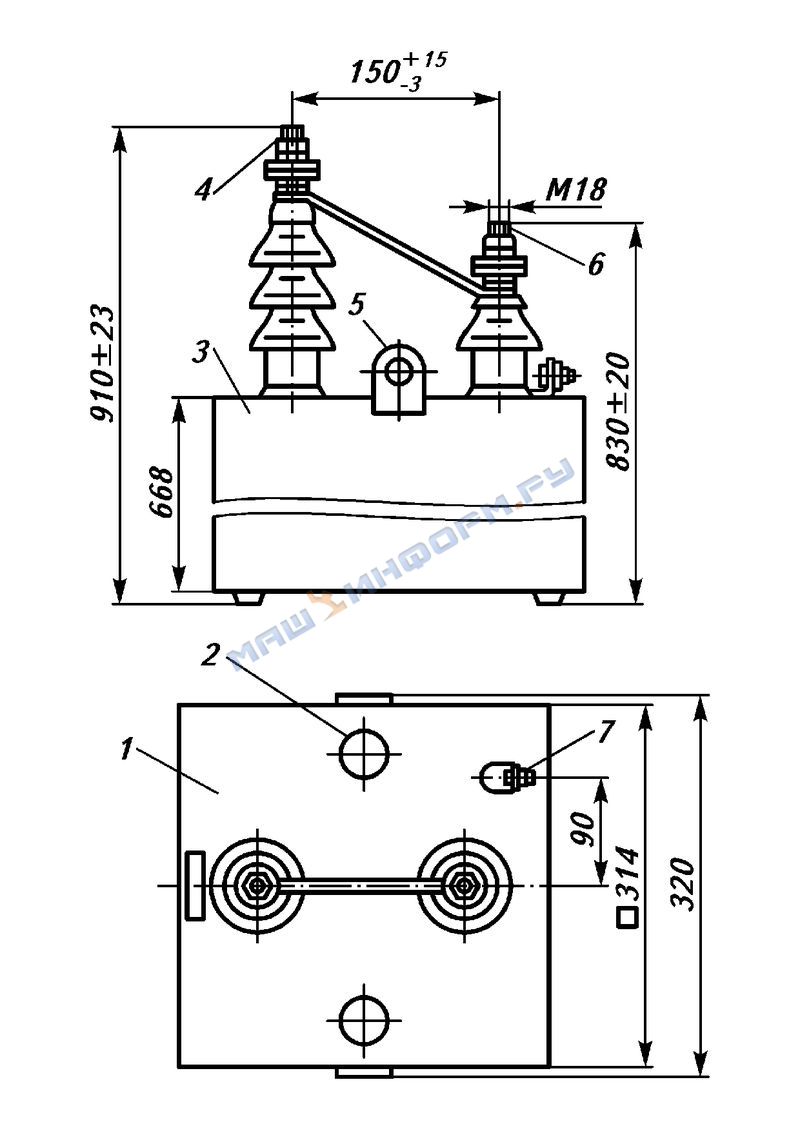

Общий вид, габаритные, установочные и присоединительные размеры конденсаторов: 1 - крышка;
2 - заливочное отверстие для пропиточной жидкости;
3 - корпус;
4 - первый электрический вывод;
5 - транспортная скоба;
6 - второй электрический вывод;
7 - заземляющий болт
В комплект поставки входят конденсаторы, руководство по эксплуатации.
