Конденсаторы типов Э32-0,45-1(2; 3; 4; 5; 8; 10; 16; 18; 20; 21) УХЛ2
Общие сведения
Конденсаторы используются для повышения коэффициента мощности пускорегулирующих аппаратов люминесцентных и разрядных ламп.
Структура условного обозначения
Э32-0,45-Х УХЛ2:
Э - электрический конденсатор;
3 - область применения: в пускорегулирующей аппаратуре
люминесцентных и разрядных ламп;
2 - использование пленочного металлизированного диэлектрика;
0,45 - номинальное напряжение, кВ;
Х - номинальная емкость (2; 3; 4; 5; 8; 10; 16; 18; 20; 21),
мкФ;
УХЛ2 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Температура окружающего воздуха от минус 40 до 70°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов, недопустимо снижающих технические характеристики конденсаторов. Группа механического исполнения М2 по ГОСТ 17516.1-90. Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.5-75. Конденсаторы соответствуют ТУ 16-95 МЕКН. 673116.001 ТУ. ТУ 16-95 МЕКН.673116.001 ТУ
Технические характеристики
Номинальное напряжение конденсаторов может быть длительно увеличено до 1,1 от номинального значения и до 1,15 от этого же значения в течение 8 ч в сутки. Емкость конденсаторов допустимо колеблется в пределах + 10% от номинальной величины. Наработка на отказ конденсаторов составляет 10000 ч. Гарантийный срок хранения - 3 года. Срок службы - до 10 лет. Основные технические параметры конденсаторов приведены в таблице, а их общий вид, габаритные, установочные и присоединительные размеры - на рисунке.
Таблица
| Тип конденсатора | Номинальное напряжение, кВ | Номинальная емкость, мкФ | Габаритные размеры, мм | Номер исполнения | Масса, кг | ||||
| А | В | С | D | d | |||||
| Э32-0,45-1 | 0,45 | 1 | 60 | 54 | – | – | 21 | 1; 4 | 0,025 |
| Э32-0,45-2 | 2 | 26 | 0,035 | ||||||
| Э32-0,45-3 | 3 | ||||||||
| Э32-0,45-4 | 4 | 24 | 31 | 3 | 0,05 | ||||
| Э32-0,45-5 | 5 | ||||||||
| Э32-0,45-8 | 8 | 48 | 56 | 38 | 2 | 0,06 | |||
| Э32-0,45-10 | 10 | 99 | 93 | – | – | 31 | 1; 4 | 0,085 | |
| Э32-0,45-16 | 16 | 91 | 85 | 38 | 0,11 | ||||
| Э32-0,45-18 | 18 | 99 | 93 | 46 | 0,18 | ||||
| Э32-0,45-20 | 20 | ||||||||
| Э32-0,45-21 | 21 | ||||||||
| Примечание. Изготовителем допускается поставка конденсаторов с номинальной емкостью согласно заказу | |||||||||

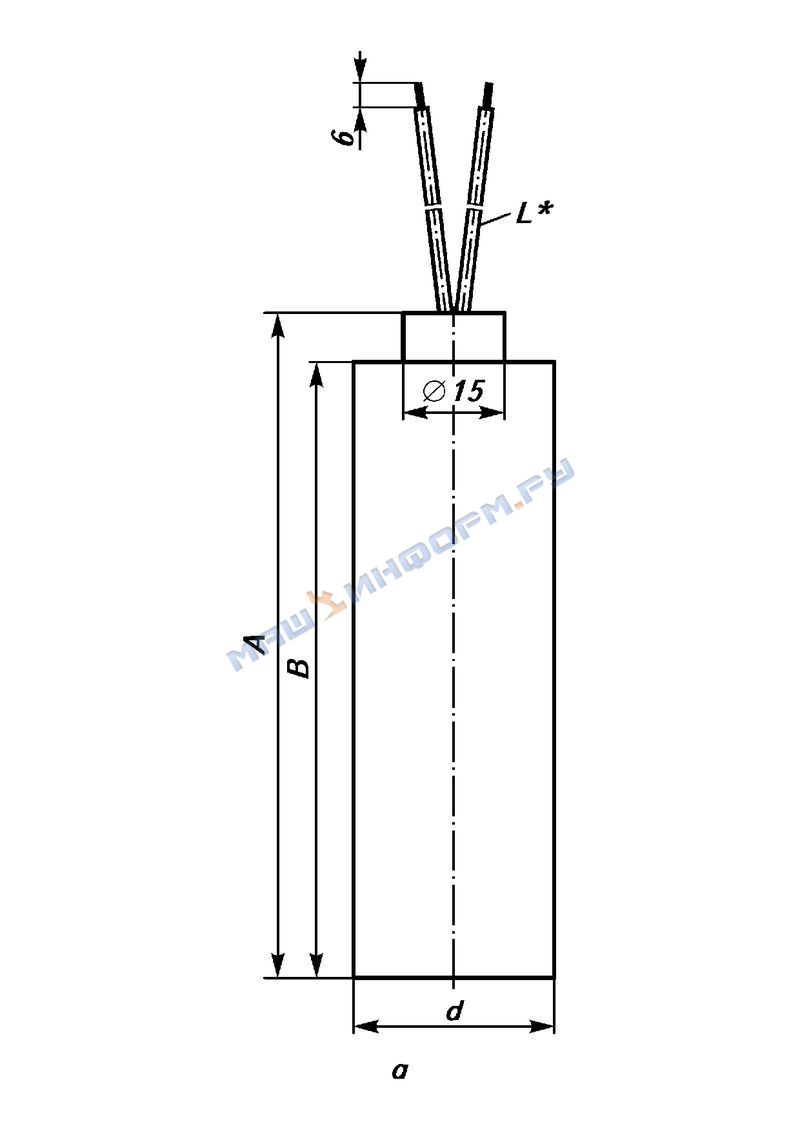

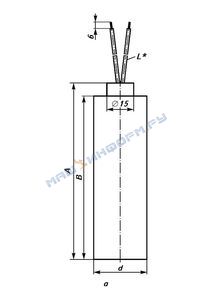

Общий вид, габаритные, установочные и присоединительные размеры конденсаторов: а - исполнение 1;
б - исполнение 2;

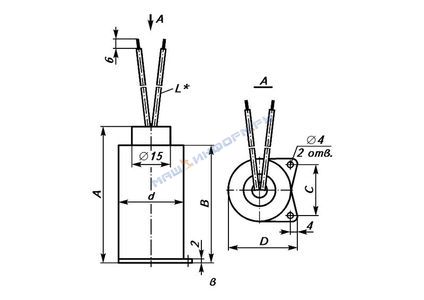

в - исполнение 3;

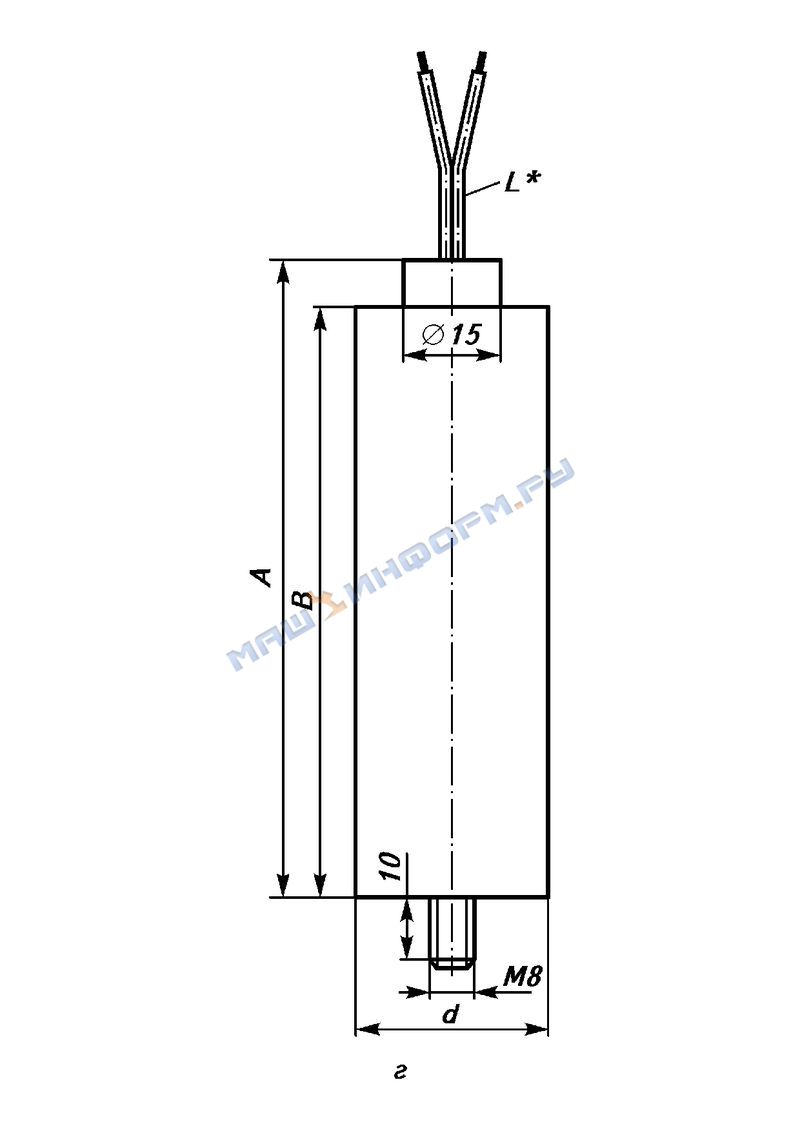

г - исполнение 4 L* - длина гибких выводов уточняется при заказе.
Основными конструктивными элементами конденсатора являются корпус и крышка из изоляционного материала, а также секция из полипропиленовой пленки, металлизированной алюминием. Электрические выводы гибкие и размещены на крышке конденсатора. Конденсаторы оборудованы разрядным резистором. Конденсаторы имеют 4 конструктивных исполнения, различающиеся габаритными, установочными и присоединительными размерами и способами крепления: хомутом (исполнение 1), винтами (исполнения 2 и 3) и монтажной шпилькой М8 (исполнение 4).
В комплект поставки входят: конденсатор, паспорт - 1 экз. или иное количество, если оно оговорено в заказе.
