Конденсаторы типов Э32-0,25-3(4; 5; 8; 15; 30; 35; 40) УХЛ2
Общие сведения
Конденсаторы предназначены для повышения коэффициента мощности пускорегулирующих аппаратов люминесцентных и других разрядных ламп, работающих в цепях переменного тока частоты 50 и 60 Гц.
Структура условного обозначения
Э32-0,25-Х УХЛ2:
Э - электрический конденсатор;
3 - назначение: для повышения коэффициента мощности
пускорегулирующей аппаратуры люминесцентных и других
разрядных ламп;
2 - конструктивная особенность: пленочный металлизированный
диэлектрик, выводы секции - шоопированный слой;
0,25 - номинальное напряжение, кВ;
Х - номинальная емкость, мкФ (4; 5; 8; 15; 30; 35; 40);
УХЛ2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающего воздуха от минус 40 до 70°С. Максимальная температура корпуса 85°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, снижающих параметры конденсаторов в недопустимых пределах. Группа механического исполнения М2 по ГОСТ 17516.1-90. Требования техники безопасности по ГОСТ 12.2.007.5-75. Конденсаторы соответствуют требованиям ТУ 16-95 МЕКН.673.116.001-95 ТУ, ГОСТ 12.2.007.0-75. ТУ 16-95 МЕКН.673.116.001-95 ТУ
Технические характеристики
Основные технические данные конденсаторов приведены в таблице.
Таблица
| Типоисполнение конденсатора | Номинальное напряжение, кВ | Номинальная емкость, мкФ | Габаритные размеры, мм | Номер исполнения | Масса, кг | ||||
| А | В | С | D | d | |||||
| Э32-0,25-3 | 0,25 | 3 | 60 | 54 | – | – | 21 | 1; 4 | 0,025 |
| Э32-0,25-4 | 4 | ||||||||
| Э32-0,25-5 | 5 | 26 | 0,035 | ||||||
| Э32-0,25-8 | 8 | 24 | 31 | 3 | 0,05 | ||||
| Э32-0,25-15 | 15 | 48 | 56 | 38 | 2 | 0,06 | |||
| Э32-0,25-30 | 30 | 99 | 93 | – | – | 1; 4 | 0,13 | ||
| Э32-0,25-35 | 35 | 46 | 0,18 | ||||||
| Э32-0,25-40 | 40 | ||||||||
Примечание. Возможна поставка конденсаторов требуемой номинальной емкости в диапазоне емкостей на заданное напряжение, а также емкостью меньше минимального значения, указанного в таблице, при этом габаритные размеры конденсаторов уточняются при заказе.
на корпус 2 кВ в течение 60 с. Перегрузка конденсаторов по току составляет 1,3 от номинального значения. Средний срок службы - не менее 10 лет, наработка на отказ - 10000 ч в пределах гарантийного срока хранения, составляющего 3 года.
Общий вид, габаритные, установочные и присоединительные размеры конденсаторов приведены на рисунке и в таблице.

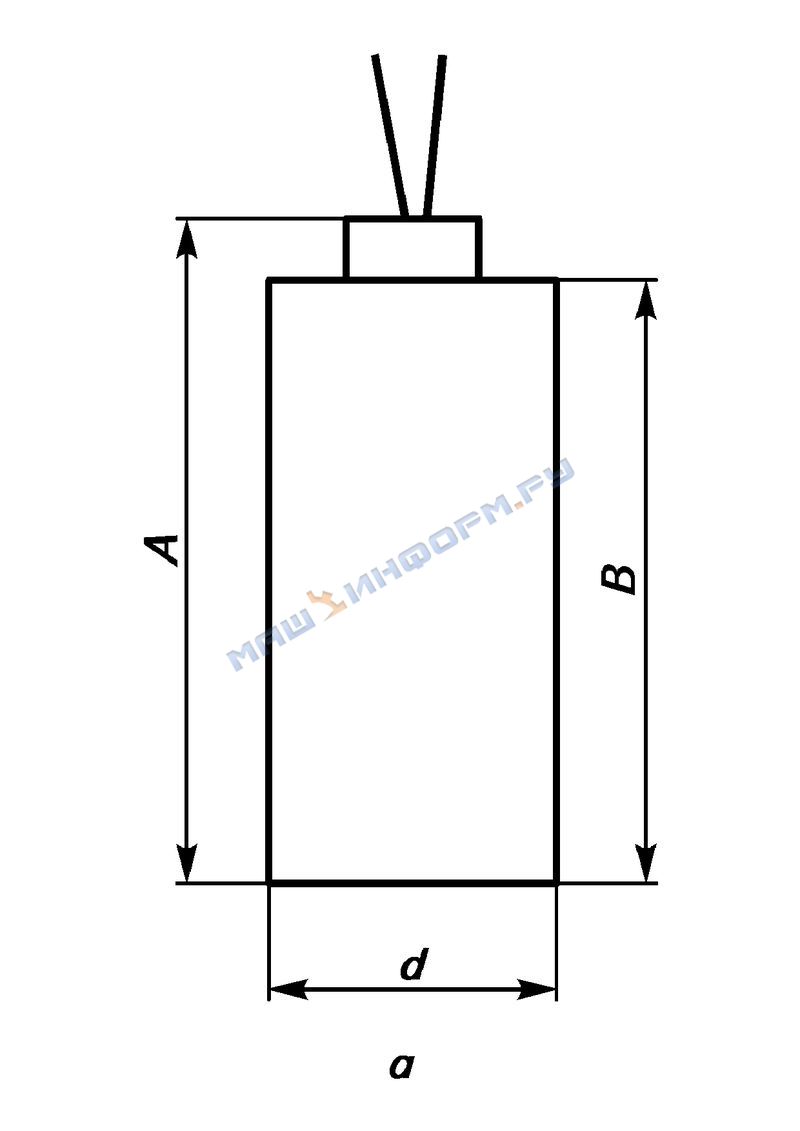

Общий вид, габаритные, установочные и присоединительные размеры конденсаторов: а - исполнение 1;
б - исполнение 2;
в - исполнение 3;

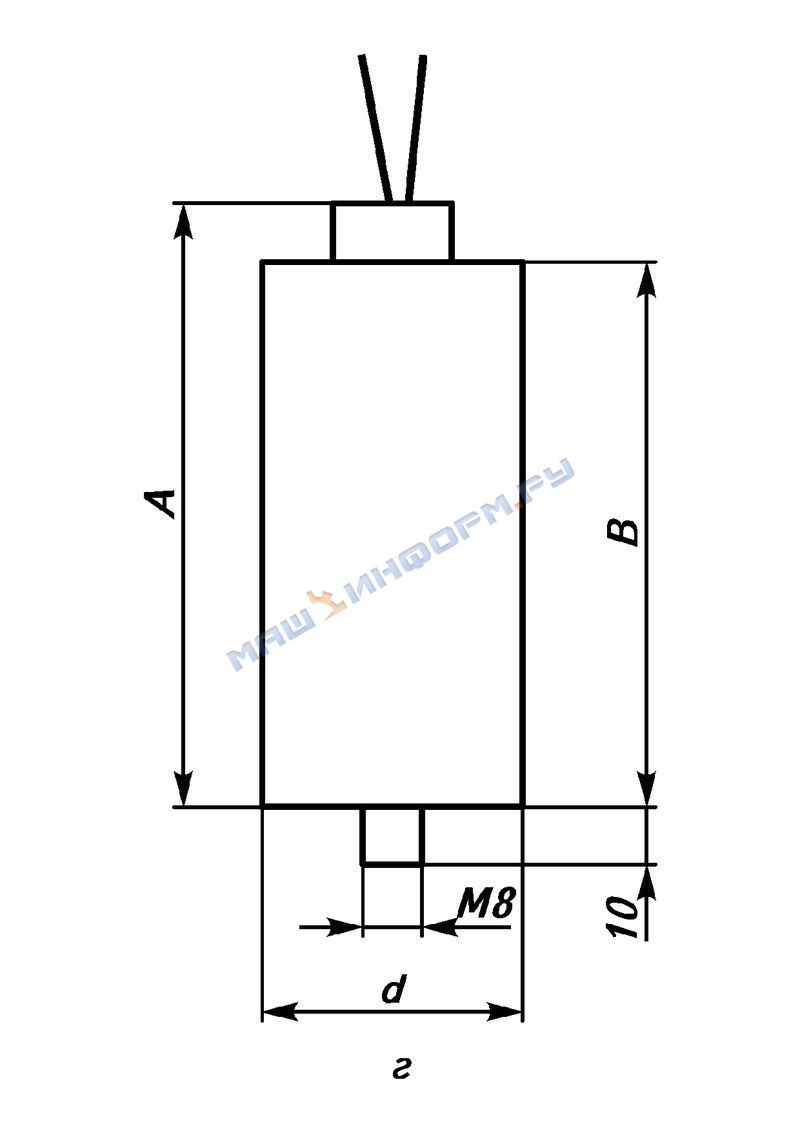

г - исполнение 4 Основными конструктивными элементами конденсаторов являются корпус, секция и крышка с гибкими выводами. Корпус и крышка выполнены из изоляционного материала. Секция намотана из полипропиленовой пленки, металлизированной алюминием (материал секции определяет свойство самовосстановления работоспособности после пробоя). В конденсатор встроен разрядный резистор до 1,5 МОм. Крепление конденсатора может осуществляться тремя различными способами: хомутом (исполнение 1); винтами через отверстия в "крепежных лапках" (исполнения 2 и 3); монтажной шпилькой М8 (исполнение 4). Рабочее положение конденсаторов в пространстве любое. В комплект поставки входят: конденсатор, паспорт МЕКН.673.116.001 ПС - 1 экз. при отправке изделий в один адрес, если другое количество не оговорено в заказе отдельно.
