Конденсаторы типа Э32
Общие сведения
Конденсаторы предназначены для повышения коэффициента мощности пускорегулирующих аппаратов люминесцентных и разрядных ламп.
Структура условного обозначения
Э32-0,45-3,75 УХЛ2:
Э - электрический конденсатор;
3 - назначение: для повышения коэффициента мощности
пускорегулирующей аппаратуры люминесцентных и других
разрядных ламп;
2 - конструктивная особенность: пленочный металлизированный
диэлектрик, выводы секции - шоопированный слой;
0,45 - номинальное напряжение, кВ;
3,75 - номинальная емкость, мкФ;
УХЛ2 - климатическое исполнение и категория размещения по ГОСТ
15150 - 69 и ГОСТ 15543.1 - 89.
Условия эксплуатации
Конденсаторы соответствуют группе условий эксплуатации М2 ГОСТ 17516.1 - 90. Нижнее значение температуры окружающего воздуха минус 40°С. Верхнее значение температуры окружающего воздуха 70°С. Максимальная температура корпуса 85°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, снижающих параметры конденсаторов в недопустимых пределах. Конденсаторы типа Э32 соответствуют ТУ 16 - 95 МЕКН.673116.001 ТУ и требованиям техники безопасности по ГОСТ 12.2.007.0 - 75 и ГОСТ 12.2.007.5 - 75. ТУ 16-95 МЕКН.673116.001 ТУ
Технические характеристики
Конденсаторы допускают работу при напряжении 1,1 номинального длительно и 1,15 номинального в течение 8 ч в сутки. Отклонение емкости конденсаторов от номинальной при температуре 20°С не должно быть более +4% на напряжение 450 В и +10% на напряжение 250 В. Средний срок службы конденсаторов - не менее 10 лет. Гарантийный срок хранения - 3 года. Гарантийная наработка - 10000 ч в пределах гарантийного срока хранения.
Конструкция и принцип действия
Основными конструктивными элементами конденсаторов являются корпус, секция и крышка с гибкими выводами. Корпус и крышка выполнены из изоляционного материала. Секция намотана из полипропиленовой пленки, металлизированной алюминием (материал секции определяет свойство самовосстановления работоспособности после пробоя). В конденсатор встроен разрядный резистор. Крепление конденсатора может осуществляться тремя различными способами (см. рисунок): хомутом (исполнение 1); винтами через отверстия в "крепежных лапках" (исполнение 2 и 3); монтажной шпилькой М8 (исполнение 4). Габаритные, установочные и присоединительные размеры конденсаторов приведены на рисунке и в таблице.

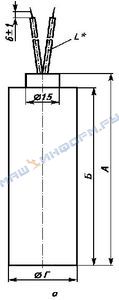

Габаритные, установочные и присоединительные размеры конденсаторов а - исполнение 1; б - исполнение 2;
в - исполнение 4; г - исполнение 3 Примечание. Длина L* может изменяться по согласованию с заказчиком.
Таблица
| Типоисполнение | Номинальное напряжение, кВ | Номинальная емкость, мкФ | Размеры, мм | Исполнение | Масса, кг | ||||
| А | Б | С | D | Г | |||||
| Э32-0,45-3,75 УХЛ2 | 0,45 | 3,75 | 99 | 93 | – | – | 31 | 1 | 0,08 |
| 60 | 54 | 48 | 56 | 38 | 2 | 0,06 | |||
| 99 | 93 | – | – | 31 | 4 | 0,08 | |||
| Э32-0,45-12 УХЛ2 | 12 | 91 | 85 | – | – | 38 | 1 | 0,12 | |
| 4 | |||||||||
| Э32-0,45-15 УХЛ2 | 15 | 1 | |||||||
| 4 | |||||||||
| Э32-0,45-22 УХЛ2 | 22 | 46 | 1 | 0,18 | |||||
| 4 | |||||||||
| Э32-0,45-30 УХЛ2 | 30 | 1 | |||||||
| 4 | |||||||||
| Э32-0,25-2 УХЛ2 | 0,25 | 2 | 60 | 54 | – | – | 21 | 1 | 0,025 |
| 4 | |||||||||
| Э32-0,25-4,5 УХЛ2 | 4,5 | 26 | 1 | 0,035 | |||||
| 4 | |||||||||
| Э32-0,25-7 УХЛ2 | 7 | 1 | |||||||
| 4 | |||||||||
| Э32-0,25-9 УХЛ2 | 9 | 24 | 34 | 31 | 3 | 0,05 | |||
| 41 | 49 | 2 | |||||||
| Э32-0,25-10 УХЛ2 | 10 | 24 | 34 | 3 | |||||
| 41 | 49 | 2 | |||||||
| Э32-0,25-12 УХЛ2 | 12 | 48 | 56 | 38 | 0,065 | ||||
| Э32-0,25-16 УХЛ2 | 16 | ||||||||
| Э32-0,25-18 УХЛ2 | 18 | 99 | 93 | – | – | 31 | 1 | 0,085 | |
| 4 | |||||||||
| Э32-0,25-20 УХЛ2 | 20 | 1 | |||||||
| 4 | |||||||||
| Э32-0,25-25 УХЛ2 | 25 | 38 | 1 | 0,13 | |||||
| 4 | |||||||||
| Э32-0,25-32 УХЛ2 | 32 | 1 | |||||||
| 4 | |||||||||
| Э32-0,25-45 УХЛ2 | 45 | 46 | 1 | 0,2 | |||||
| 4 | |||||||||
| Э32-0,25-50 УХЛ2 | 50 | 1 | |||||||
| 4 | |||||||||
