Конденсаторы электротермические типов ЭСПВ-0,5(0,8)-10 Т3

Общие сведения

Конденсаторы типа ЭСПВ предназначены для повышения коэффициента мощности электротермических установок промышленного назначения с напряжением в диапазоне от 0,5 до 0,8 кВ переменного тока частотой 10 кГц.

Структура условного обозначения

ЭСПВ-Х-10 Т3:
Э - назначение (для электротермических установок);
С - пропитка синтетической жидкостью;
П - пленочный;
В - с водяным охлаждением;
Х - номинальное напряжение, кВ;
10 - номинальная частота, кГц;
Т3 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Температура окружающего воздуха от 5 до 45°С. Среднемесячное значение относительной влажности воздуха 95% при температуре 20°С. Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.). Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры конденсатора в недопустимых пределах. Конденсаторы соответствуют требованиям ТУ 16-95 ДАИФ.673215.101 ТУ. ТУ 16-95 ДАИФ.673215.101 ТУ

Технические характеристики

Основные технические данные приведены в табл. 1.

Таблица 1

Типоисполнение Номинальное значение Диаметр резьбы контактного стержня, мм
напряжения, кВ частоты тока, кГц мощности, квар емкости, мкФ

ЭСПВ-0,5-10 Т3

 0,5 10 650 41,4 М16

ЭСПВ-0,8-10 Т3

 0,8 16,17



Конденсаторы работают при отклонении частоты от номинального значения от минус 20 до плюс 10% при номинальном напряжении. Предельное отклонение мощности (емкости) конденсатора от номинального значения составляет + 10% при температуре окружающего воздуха 20°С. Для охлаждения конденсатора к месту его установки должна быть подведена вода, соответствующая требованиям ГОСТ 2874-82, но при этом содержание механических примесей не более 40 мг/л. Допустимое давление воды на входе охлаждающей системы - до 0,6 МПа (6 кгс/см2). Температура воды на выходе охлаждающей системы конденсатора составляет не более 45°С, что обеспечивается расходом воды и количеством последовательно соединяемых охлаждающих систем конденсаторов. Перепад температуры воды на входе и выходе охлаждающей системы одного конденсатора не превышает 6°С. Вероятность безотказной работы конденсатора за наработку 5·104 ч не менее 0,9. Средний ресурс не менее 75000 ч. Общий вид, габаритные, установочные и присоединительные размеры конденсаторов приведены на рис. 1, схема включения - на рис. 2.

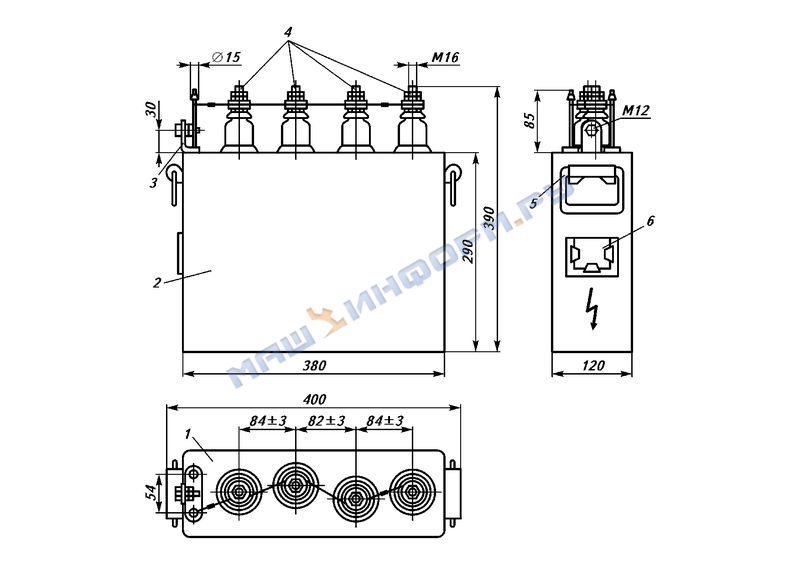

Общий вид, габаритные, установочные и присоединительные размеры конденсатора: 1 - крышка;
2 - корпус;
3 - болт заземления;
4 - электрические выводы;
5 - ручка для перемещения конденсатора;
6 - табличка с техническими данными Масса - 25 кг

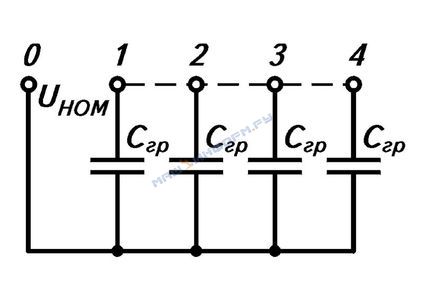

Электрическая принципиальная схема соединения конденсаторов: Uном - номинальное напряжение;
Cр - емкость группы;
0 - точка приложения напряжения (1 ; 2; 3; 4) Гарантийный срок составляет 3 года со дня ввода конденсаторов в эксплуатацию.

Основными конструктивными элементами конденсатора являются корпус, крышка с выводами и пакет конденсаторных пластин. Корпус сварной из листовой стали для конденсатора на частоту до 1 кГц. На корпусе приварены две ручки для перемещения конденсатора и пластина, на которой укреплена табличка с техническими данными. Крышка, штампованная из листовой стали или латуни, герметично приварена к корпусу. На крышке расположены четыре изолированных вывода, скоба (общий вывод, соединенный с корпусом и трубкой охлаждающей системы) и концы трубки охлаждающей системы. Пакет состоит из секций, соединенных параллельно. Конденсатор пропитан экологически безопасной жидкостью, физико-химические характеристики которой приведены в табл. 2. Количество пропитывающей жидкости в конденсаторе - 5,5 кг.

Таблица 2

Наименование показателя Значение показателя

Температура ° С:
вспышки
воспламенения

 150
160

Испаряемость при температуре 125 ° С

 0,58

Горючесть, см/с

 0,64
Конденсаторы устанавливаются в местах, не подверженных тряске и ударам, на подставки из изоляционного материала в вертикальном положении выводами вверх; расстояние между основаниями конденсаторов должно быть не менее 30 мм. Конденсатор необходимо располагать так, чтобы табличка с маркировочным данными и символ электрического напряжения были хорошо видны обслуживающему персоналу. Конденсаторы на напряжение до 1 кВ могут соединяться последовательно без специального подбора по емкости, но не более двух штук. Последовательно соединяемые конденсаторы должны быть изолированы друг от друга. Для понижения температуры электрических выводов к общим шинам подключается каждый из них отдельно. При подключении конденсаторов к общим шинам и соединении выводов необходимо применять гибкие провода во избежание повреждения пайки арматуры и изоляторов. Тепловыделение в шинах и проводах не должно приводить к дополнительному нагреву конденсатора. С целью уменьшения нагрева применяется водяное охлаждение шин и проводов. На входе охлаждающей системы должно быть установлено реле давления, отключающее конденсатор в случае уменьшения расхода воды. Кривые зависимости перепада давления в охлаждающей системе конденсатора от расхода воды приведены на рис. 3.

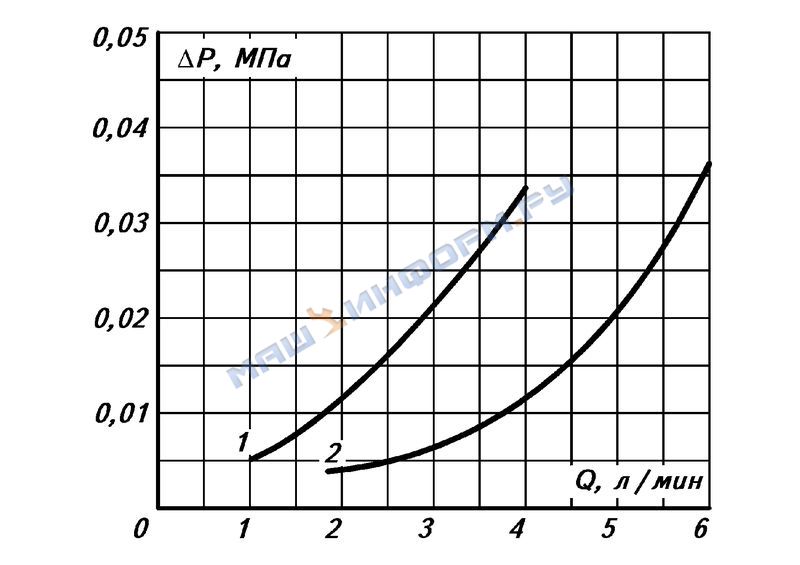

Кривые зависимости перепада давления D P в охлаждающей системе конденсатора от расхода воды Q: 1 - для двух последовательно соединенных систем охлаждения конденсаторов;
2 - для одной системы охлаждения конденсатора

В комплект поставки входят: конденсаторы в объеме согласно заказу, техническое описание и инструкция по эксплуатации ДАИФ.673215.101 ТО - 1 экз. при поставке изделий в один адрес или иное количество, оговоренное в заказе.
