Конденсаторы типа Э92
Общие сведения
Конденсаторы предназначены для работы в схемах однофазных и трехфазных электродвигателей в цепях переменного тока частотой 50 и 60 Гц в качестве пусковых и рабочих.
Структура условного обозначения
Э92-0,45-8 УХЛ2:
Э - электрический конденсатор;
9 - назначение: для работы в схемах однофазных и трехфазных
электродвигателей, в качестве пусковых и рабочих;
2 - конструктивная особенность: пленочный металлизированный
диэлектрик, выводы секции - шоопированный слой;
0,45 - номинальное напряжение, кВ;
8 - номинальная емкость, мкФ;
УХЛ2 - климатическое исполнение и категория размещения по ГОСТ
15150 - 69 и ГОСТ 15543.1 - 89.
Условия эксплуатации
Конденсаторы соответствуют группе условий эксплуатации М12 ГОСТ 17516.1 - 90. Нижнее значение температуры окружающего воздуха минус 40°С. Верхнее значение температуры окружающего воздуха 70°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, снижающих параметры конденсатора в недопустимых пределах. Конденсаторы типа Э92 соответствуют ТУ 16 - 95 МЕКН.673116.002 ТУ и требованиям безопасности по ГОСТ 12.2.007.0 - 75 и ГОСТ 12.2.007.5 - 75. ТУ 16-95 МЕКН.673116.002 ТУ
Технические характеристики
Основные технические данные конденсаторов приведены в таблице.
Таблица
| Типоисполнение | Номинальное напряжение, кВ | Номинальная емкость, мкФ | Размеры, мм | Исполнение | Масса, кг | ||||
| А | Б | С | Д | Г | |||||
| Э92-0,3-8 УХЛ2 | 0,3 | 8 | 60 | 54 | 24 | 34 | 31 | 3 | 0,05 |
| Э92-0,3-9 УХЛ2 | 9 | ||||||||
| Э92-0,3-10 УХЛ2 | 10 | ||||||||
| Э92-0,3-12 УХЛ2 | 12 | 48 | 56 | 38 | 2 | 0,06 | |||
| Э92-0,3-16 УХЛ2 | 16 | ||||||||
| Э92-0,3-18 УХЛ2 | 18 | 99 | 93 | – | – | 31 | 1 | 0,085 | |
| Э92-0,3-20 УХЛ2 | 20 | ||||||||
| Э92-0,3-25 УХЛ2 | 25 | 38 | 0,13 | ||||||
| Э92-0,3-32 УХЛ2 | 32 | ||||||||
| Э92-0,3-45 УХЛ2 | 45 | 46 | 0,2 | ||||||
| Э92-0,3-50 УХЛ2 | 50 | ||||||||
| Э92-0,45-3 УХЛ2 | 0,45 | 3 | 60 | 54 | 24 | 34 | 31 | 3 | 0,05 |
| Э92-0,45-4 УХЛ2 | 4 | ||||||||
| Э92-0,45-5 УХЛ2 | 5 | ||||||||
| Э92-0,45-8 УХЛ2 | 8 | 48 | 56 | 38 | 2 | 0,06 | |||
| Э92-0,45-10 УХЛ2 | 10 | 91 | – | – | – | 31 | 1 | 0,07 | |
| Э92-0,45-12 УХЛ2 | 12 | 85 | 38 | 0,12 | |||||
| Э92-0,45-16 УХЛ2 | 16 | ||||||||
| Э92-0,45-30 УХЛ2 | 30 | 46 | 0,18 | ||||||
| Э92-0,6-4 УХЛ2 | 0,6 | 4 | 99 | 93 | 31 | 0,08 | |||
| Э92-0,6-5 УХЛ2 | 5 | ||||||||
| Э92-0,6-8 УХЛ2 | 8 | 38 | 0,13 | ||||||
| Э92-0,6-10 УХЛ2 | 10 | 46 | 0,2 | ||||||
| Э92-0,6-12 УХЛ2 | 12 | ||||||||
Основными конструктивными элементами конденсаторов являются корпус, секция и крышка с гибкими выводами. Корпус и крышка выполнены из изоляционного материала. Расположенные на крышке гибкие выводы служат для подключения конденсатора к электрической схеме. Секция конденсатора намотана из полипропиленовой пленки, металлизированной алюминием (материал секции определяет свойство самовосстановления работоспособности после пробоя). Крепление конденсатора может осуществляться: хомутом (исполнение 1); винтами через отверстия в "крепежных лапках" (исполнения 2 и 3). Габаритные, установочные и присоединительные размеры конденсаторов приведены на рисунке и в таблице.

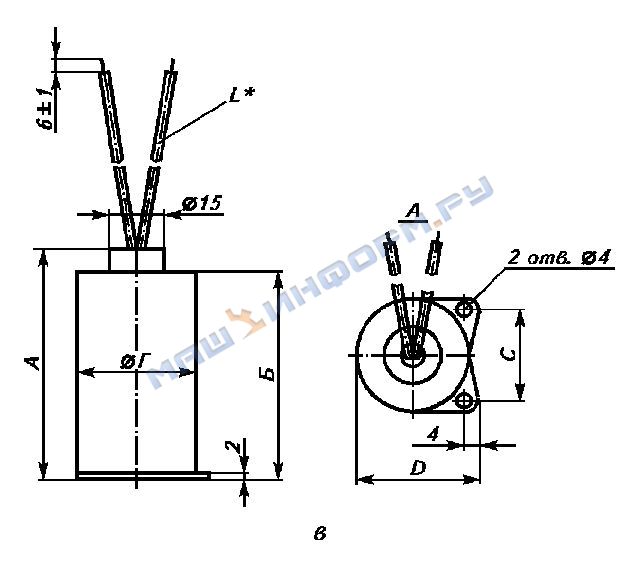

Габаритные, установочные и присоединительные размеры конденсаторов а - исполнение 1 б - исполнение 2 в - исполнение 3 Примечание. Длина L* может изменяться по согласованию с заказчиком. К партии конденсаторов, отправляемой в один адрес, прилагается паспорт МЕКН.673116.002 ПС.
