Установка конденсаторная рудничная высоковольтная типа УКРВ-6,3
Общие сведения
Установка конденсаторная рудничная высоковольтная типа УКРВ-6,3 предназначена для компенсации реактивной мощности в электрических сетях напряжением 6 кВ частотой 50 Гц систем подземного электроснабжения шахт и рудников, в том числе опасных по газу (метану) и угольной пыли. Конденсаторная установка рассчитана на работу в электрических сетях трехфазного переменного тока с изолированной нейтралью.
Структура условного обозначения
УКРВ-6,3-Х-Х-Х5:
УКРВ - установка конденсаторная рудничная высоковольтная;
6,3 - номинальное напряжение, кВ;
Х - номинальная мощность, квар;
Х - исполнение по режиму работы: 0 - без автоматического
подключения к сети; А - с автоматическим подключением к
сети и автоматическим отключением от сети при изменении
значения реактивной мощности нагрузки;
Х5 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от 0 до 35°С. Относительная влажность окружающей среды до 98+2% с конденсацией влаги при температуре 35°С + 2%. Отсутствие резких толчков и ударов. Запыленность окружающего воздуха до 1000 мг/м3. Рабочее положение в пространстве салазками на горизонтальной плоскости, допускается наклон установки в любом направлении от рабочего положения до 5°. Конденсаторная установка соответствует классу I на защите от поражения электрическим током согласно ГОСТ 12.2.007.0-75. Конденсаторная установка УКРВ-6,3 для внутреннего рынка и поставки на экспорт в страны СНГ соответствует техническим условиям ТУ У 23189879.009-98. ТУ У 23189879.009-98
Номинальное напряжение, В - 6300
Номинальная частота сети, Гц - 50
Номинальная мощность, квар - 100-500
Напряжение питания цепей управления - 127 (от шкафа КРУ типа
и защиты, В - УК-6, КРУВ-6, КРУРН-6)
Вид взрывозащиты - РВ4В
Степень защиты от внешних воздействий, не ниже - IР54
Габаритные размеры, мм - 1970x1375x99
Масса, кг, не более - 975 Общий вид и габаритные размеры установки показаны на рис. 1, электрическая принципиальная схема установки приведена на рис. 2.

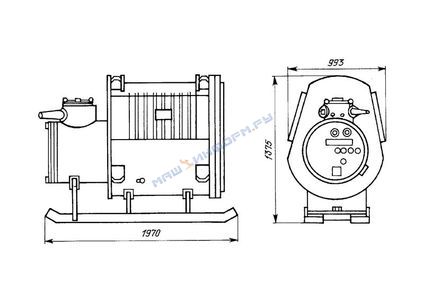

Общий вид и габаритные размеры конденсаторной установки типа УКРВ-6,3-Х-Х-УХЛ5

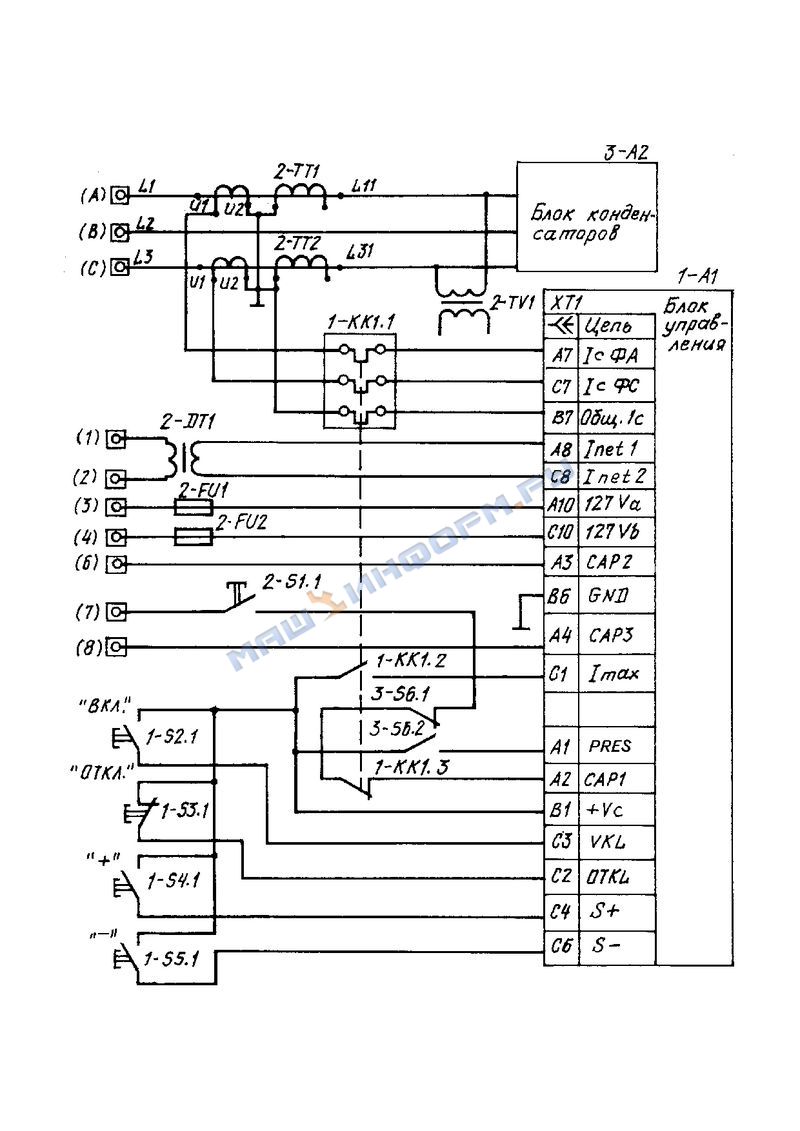

Электрическая принципиальная схема конденсаторной установки типа УКРВ-6,3-Х-Х-УХЛ5 Гарантийный срок - 1 год со дня ввода установки в эксплуатацию, для установки, поставляемой на экспорт, - не более 1,5 года со дня проследования ее через государственную границу.
Установка представляет собой самостоятельное изделие, подключаемое к шкафу КРУ типа УК-6 (исполнение установки А и О), КРУВ-6 или КРУРН-6 (исполнение установки О) и работающее совместно с ним. Шкаф КРУ является внешним устройством, подключаемым к установке. Установка состоит из сварной взрывонепроницаемой оболочки, установленной на салазках. Оболочка разделена на два взрывонепроницаемых отделения: сетевую камеру и отделение конденсаторной установки. Сетевая камера предназначена для подключения установки к сети и состоит из вводной коробки с двумя силовыми кабельными вводами для силовых кабелей с наружным диаметром до 60 мм, двумя кабельными вводами диаметром до 30 мм и съемной крышки. Отделение конденсаторной установки состоит из сообщающихся между собой отсека управления и отсека конденсаторов, закрытых крышками. В отсеке управления размещены аппаратура управления и защиты, блокировочное устройство, отключающее шкаф высоковольтного распредустройства при открывании передней крышки установки. Отсек конденсаторов включает в себя силовые косинусные конденсаторы, устройство предотвращения взрыва корпусов конденсаторов при их чрезмерном вспучивании, которое выполнено на микровыключателях. На наружную поверхность крышки отсека управления выведены органы управления установкой: пять кнопок и два смотровых окна. Оболочка установки имеет наружные и внутренние заземляющие зажимы. Взрывобезопасность конденсаторной установки обеспечивается заключением токоведущих частей в оболочку с видом взрывозащиты "взрывонепроницаемая оболочка" по ГОСТ 22782.0-81 и ГОСТ 22782.6-81, которая выдерживает давление взрыва внутри и исключает его передачу в окружающую взрывоопасную среду. Значения взрывонепроницаемых зазоров обеспечиваются конструкцией, технологией изготовления и соответствуют требованиям ГОСТ 22782.6-81. Гибкие кабели уплотнены с помощью резиновых колец, параметры которых удовлетворяют требованиям ГОСТ 22782.6-81. Взрывозащитные поверхности защищены от коррозии защитной смазкой. Съемные крышки оболочки снабжены предупредительными надписями: "Открывать, отключив от сети, через 5 минут". Болты и гайки, крепящие детали со взрывозащитными поверхностями, а также токоведущие и заземляющие зажимы предохранены от самоотвинчивания пружинными шайбами. В отсеке управления имеется блокировка, исключающая подачу напряжения 6 кВ на установку посредством отключения выключателя шкафа КРУ, к которому подключена установка, при попытке открыть переднюю крышку установки. Электробезопасность конденсаторной установки обеспечивается защищенностью ее токоведущих частей металлической оболочкой, наличием предупредительных надписей на крышках, изоляцией токоведущих частей, выполненной в соответствии с требованиями ГОСТ 24719-81, заземлением корпуса установки посредством присоединения его к общей сети заземления и местному заземлителю. Установка конденсаторная соответствует классу I по защите от поражения электротоком согласно ГОСТ 12.2.007.0-75. Пожаробезопасность установки обеспечивается применением в ее конструкции негорючих материалов, а также правильным выбором сечений токоведущих частей и их изоляции согласно ГОСТ 24719-81. Примененные материалы и температура нагрева удовлетворяют требованиям ГОСТ 22782.0-81. Пути утечки и электрические зазоры между токоведущими частями удовлетворяют требованиям ГОСТ 24719-81. Установка имеет светодиодную сигнализацию о наличии напряжений 127 В, 6 кВ, срабатывании защит от перегрузки, чрезмерного вздутия корпусов конденсаторов. Маркировка, наносимая на установку, выполнена в соответствии с ГОСТ 18620-86, ГОСТ 22782.6-81 и ГОСТ 12.2.020-76. Подключение цепей управления установки к цепям управления работающих совместно с ней шкафов КРУ осуществляется посредством силового контрольного кабеля согласно схеме внешних электрических соединений. В комплект поставки при исполнении установки А по режиму работ входят: конденсаторная установка УКРВ-6,3-Х-А-УХЛ5, малогабаритное комплектное устройство отходящего присоединения серии УК-6 УХЛ5, паспорт, руководство по эксплуатации. В комплект поставки при исполнении О по режиму работы входят: конденсаторная установка УКРВ-6,3 - Х-О - УХЛ5, паспорт, руководство по эксплуатации.
