Комплектные конденсаторные установки высокого напряжения типов УКЛ и УКП

Общие сведения

Установки предназначены для повышения коэффициента мощности электроустановок промышленных предприятий и распределительных сетей напряжением 6-10 кВ частотой 50 Гц.

Структура условного обозначения

УКХХ-Х-Х У3:
УК - установка конденсаторная;
Х - размещения ячейки ввода: Л - слева; П - справа;
Х - вариант исполнения:
56 - с разъединителем; 57 - без разъединителя;
Х - номинальное напряжение, кВ: 6,3 или 10;
Х - номинальная мощность, квар (450; 900; 1350; 1800; 2250;
2700; 3150);
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 45 до 40°С. Среднее значение относительной влажности 80% при температуре 15°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Установки допускают воздействие вибрационных нагрузок с частотой не выше 50 Гц с максимальным ускорением 0,5g. Установки могут размещаться в помещениях распределительных устройств, в основных и вспомогательных помещениях производств, отнесенных к категории Г и Д по противопожарным требованиям СНиП Госстроя РФ. Эксплуатация установок должна производиться в соответствии с действующими "Правилами технической эксплуатации электроустановок потребителей", "Правилами техники безопасности при эксплуатации электроустановок", а также "Правилами устройства электроустановок". Запрещается включение установок: При напряжении на сборных шинах более 1,1 Uном в продолжительном режиме, причем следует иметь в виду, что при включении установок напряжение сети повышается. Ранее, чем через 5 мин после отключения. При температуре в помещении, превышающей 40°С в течение 4 ч, следует включать искусственную вентиляцию или отключать установки от сети. Установки соответствуют требованиям ТУ 16-673.075-86. ТУ 16-673.075-86

Технические характеристики

Основные параметры установок приведены в табл. 1.

Таблица 1

Обозначение типоисполнения установки Номинальное напряжение, кВ Номинальная мощность, квар Номинальный ток, А

УКЛ(П)56-6,3-450 У3

 6,3 450 42

УКЛ(П)56-10,5-450 У3

 10,5 25

УКЛ(П)57-6,3-450 У3

 6,3 42

УКЛ(П)57-10,5-450 У3

 10,5 25

УКЛ(П)56-6,3-900 У3

 6,3 900 83

УКЛ(П)56-10,5-900 У3

 10,5 50

УКЛ(П)57-6,3-900 У3

 6,3 83

УКЛ(П)57-10,5-900 У3

 10,5 50

УКЛ(П)56-6,3-1350 У3

 6,3 1350 124

УКЛ(П)56-10,5-1350 У3

 10,5 75

УКЛ(П)57-6,3-1350 У3

 6,3 124

УКЛ(П)57-10,5-1350 У3

 10,5 75

УКЛ(П)56-6,3-1800 У3

 6,3 1800 166

УКЛ(П)56-10,5-1800 У3

 10,5 100

УКЛ(П)57-6,3-1800 У3

 6,3 166

УКЛ(П)57-10,5-1800 У3

 10,5 100

УКЛ(П)56-6,3-2250 У3

 6,3 2250 207

УКЛ(П)56-10,5-2250 У3

 10,5 124

УКЛ(П)57-6,3-2250 У3

 6,3 207

УКЛ(П)57-10,5-2250 У3

 10,5 124

УКЛ(П)56-6,3-2700 У3

 6,3 2700 248

УКЛ(П)56-10,5-2700 У3

 10,5 149

УКЛ(П)57-6,3-2700 У3

 6,3 248

УКЛ(П)57-10,5-2700 У3

 10,5 149

УКЛ(П)56-6,3-3150 У3

 6,3 3150 289

УКЛ(П)56-10,5-3150 У3

 10,5 174

УКЛ(П)57-6,3-3150 У3

 6,3 289

УКЛ(П)57-10,5-3150 У3

 10,5 174
Предельные отклонения значения мощности установок, измеренные при температуре 20°С, от номинального составляют от минус 5 до 10%. Установки допускают продолжительную работу при повышении напряжения до 1,1 Uном и повышении действующего значения тока до 1,3 от тока, получаемого при номинальном напряжении и номинальной частоте как за счет повышения напряжения, так и за счет высших гармоник или того и другого вместе взятых независимо от гармонического состава тока. Отношение максимального значения емкости, измеренного между двумя любыми выводами, к минимальному значению не должно превышать 1,06. Показатели надежности установок составляют: вероятность безотказной работы между регламентами - 1 год - не менее 0,9;
средняя наработка на отказ - не менее 2,5 лет;
средний срок службы - не менее 25 лет;
среднее время восстановления - не более 12 ч. За отказ принимаются дефекты установок, приводящие к невыполнению ими функционального назначения: потеря мощности установок более 10% от номинального значения;
неравномерность токов в фазах более 10% от номинального значения тока установок.

Общие виды конденсаторных установок соответствующих типоисполнений представлены на рис. 1, их электрические принципиальные схемы и схемы сборки - на рис. 2 и 3 соответственно.

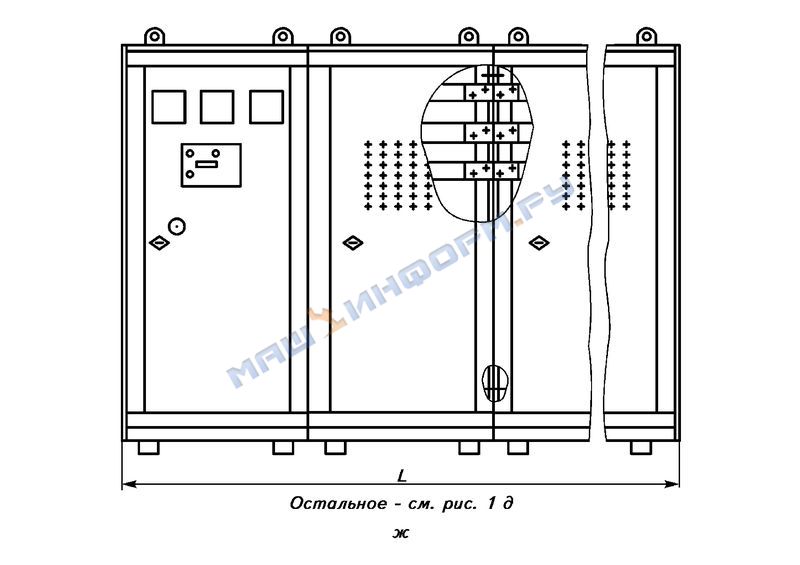

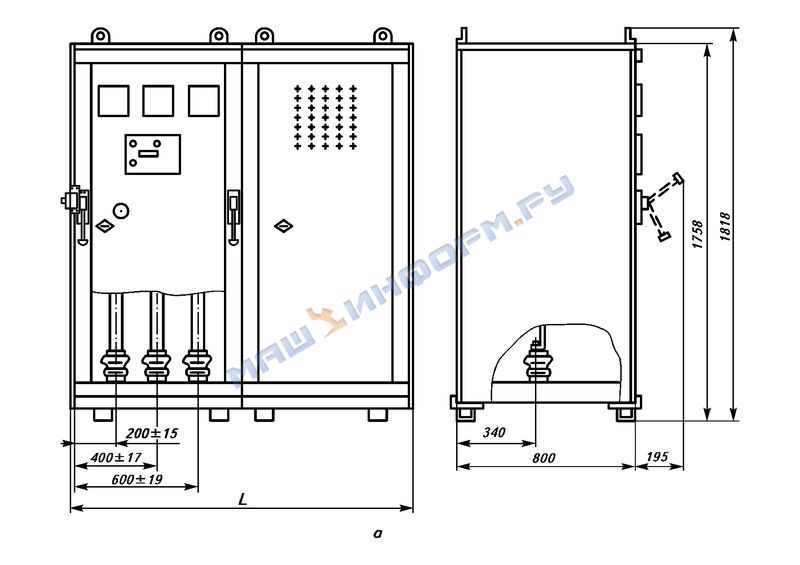

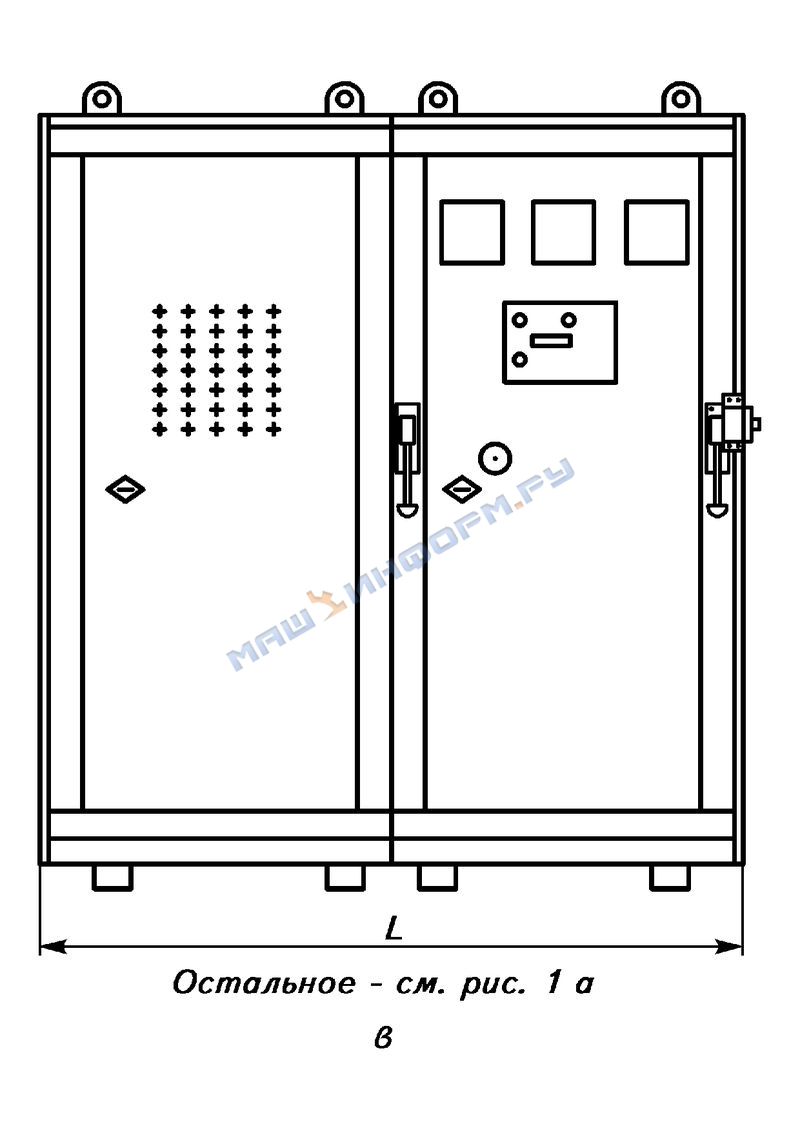

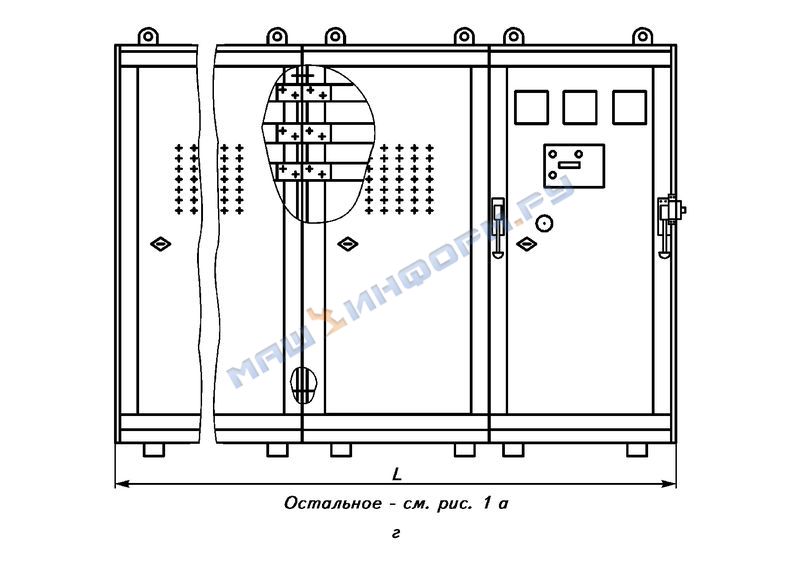

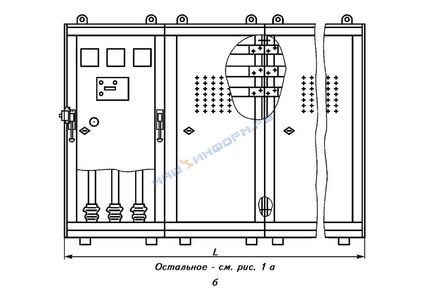

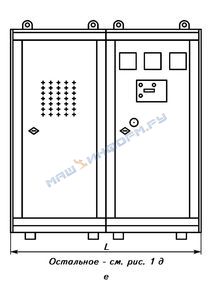

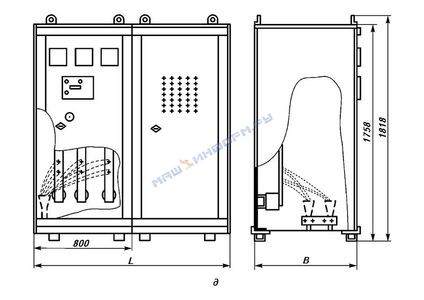

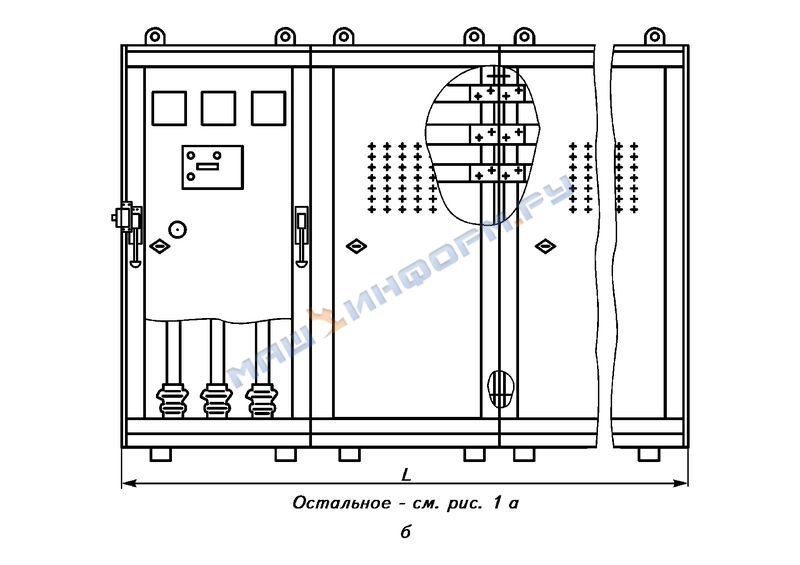

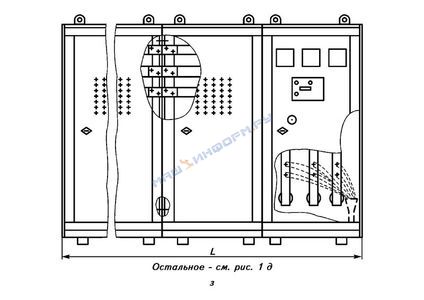

Общий вид, габаритные, установочные и присоединительные размеры конденсаторных установок типов: а - УКЛ56-6,3(10,5)-450 У3;
б - УКЛ56-6,3(10,5)-900(1350; 1800; 2250; 2700; 3150) У3;
в - УКП56-6,3(10,5)-450 У3;
г - УКП56-63(10,5)-900(1350; 1800; 2250; 2700; 3150) У3;
д - УКЛ57-6,3(10,5)-450 У3;
е - УКП57-6,3(10,5)-450 У3;
ж - УКЛ57-6,3(10,5)-900(1350; 1800; 2250; 2700; 3150) У3;
з - УКП57-6,3(10,5)-900(1350; 1800; 2250; 2700; 3150) У3

Таблица к рис. 1

Обозначение типоисполнения установки Рис. 1 Количество конденсаторных ячеек L, мм Масса, кг,
не более

УКЛ56-6,3(10,5)-450 У3

 а 1 1625±8 513

УКП56-6,3(10,5)-450 У3

 в

УКЛ57-6,3(10,5)-450 У3

 д 1605±8 478

УКП57-6,3(10,5)-450 У3

 е

УКЛ56-6,3(10,5)-900 У3

 б 2 2428±13 779

УКП56-6,3(10,5)-900 У3;
УКП56-10,5-900 У3

 1

УКЛ57-6,3(10,5)-900 У3

 ж 2408±11 724

УКП57-6,3(10,5)-900 У3

 з

УКЛ56-6,3(10,5)-1350 У3

 б 3 3230±16 1032

УКП56-6,3(10,5)-1350 У3

 г

УКЛ57-6,3(10,5)-1350 У3

 ж 3210±14 997

УКП57-6,3(10,5)-1350 У3

 з

УКЛ56-6,3(10,5)-1800 У3

 б 4 4032±19 1305

УКП56-6,3(10,5)-1800 У3

 г

УКЛ57-6,3(10,5)-1800 У3

 ж 4012±17 1270

УКП57-6,3(10,5)-1800 У3

 з

УКЛ56-6,3(10,5)-2250 У3

 б 5 4835±22 1578

УКП56-6,3(10,5)-2250 У3

 г

УКЛ57-6,3(10,5)-2250 У3

 ж 4815±20 1543

УКП57-6,3(10,5)-2250 У3

 з

УКЛ56-6,3(10,5)-2700 У3

 б 6 5638±25 1851

УКП56-6,3(10,5)-2700 У3

 г

УКЛ57-6,3(10,5)-2700 У3

 ж 5618±23 1816

УКП57-6,3(10,5)-2700 У3

 з

УКЛ56-6,3(10,5)-3150 У3

 б 7 6440±28 2123

УКП56-6,3(10,5)-3150 У3

 г

УКЛ57-6,3(10,5)-3150 У3

 ж 6420±26 2088

УКП57-6,3(10,5)-3150 У3

 з

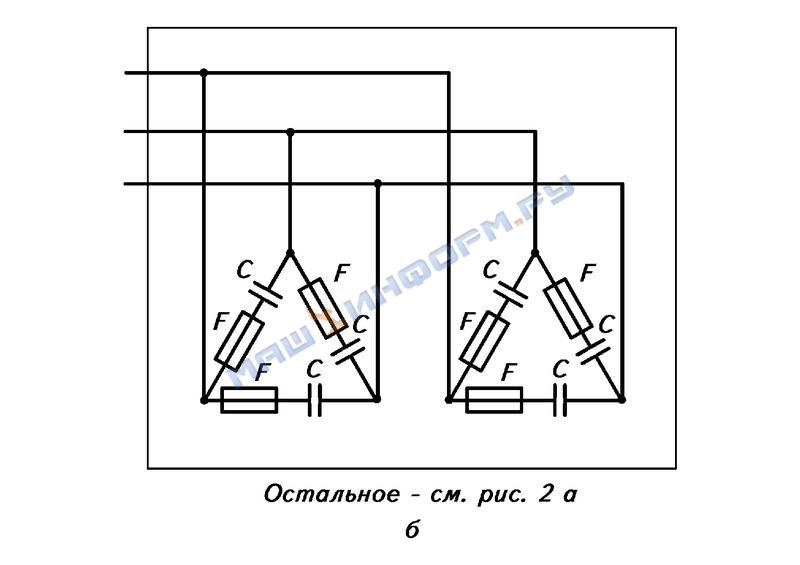

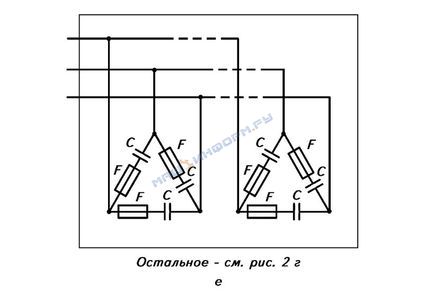

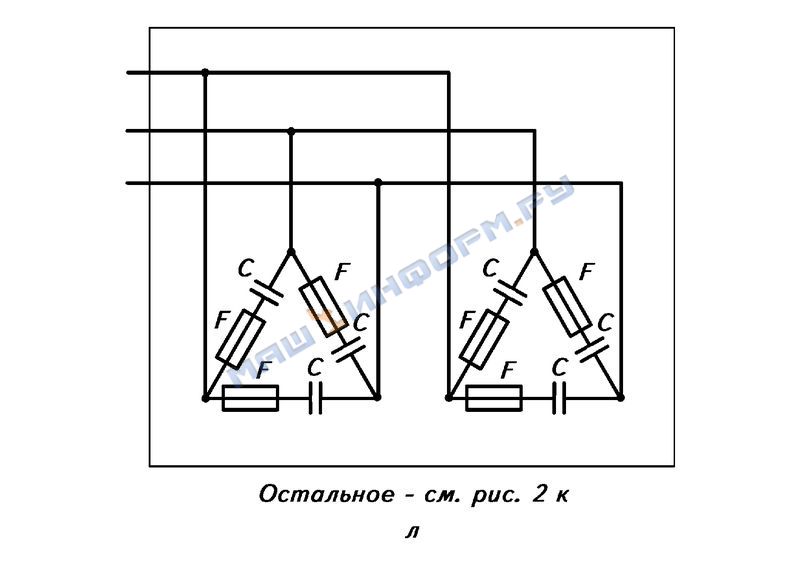

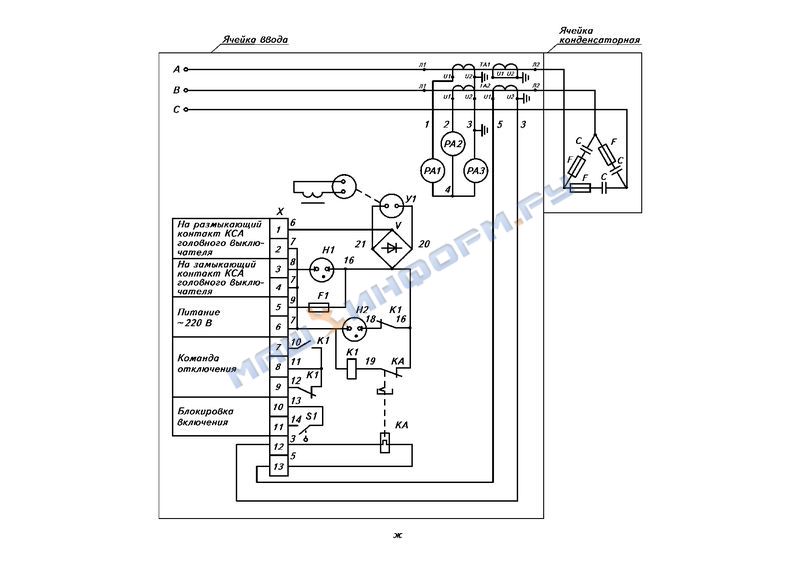

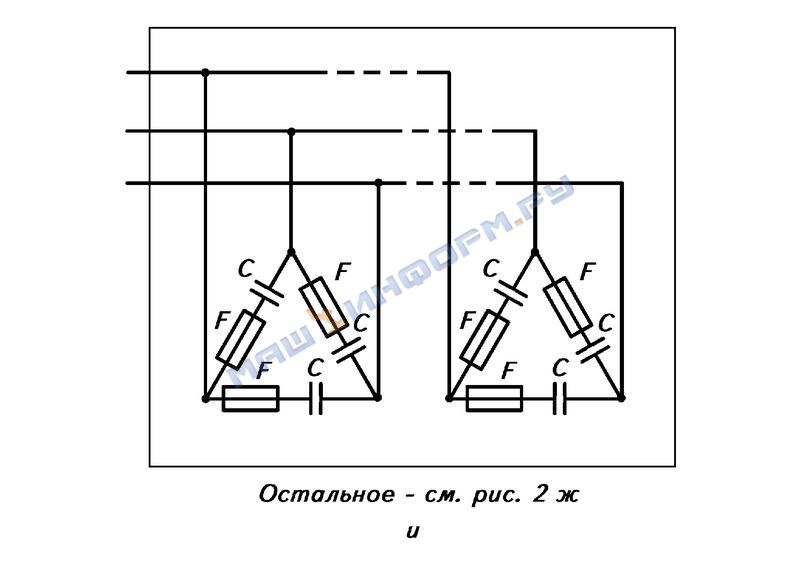

Электрические принципиальные схемы конденсаторных установок типов: а - УКЛ(П)56-6,3(10,5)-450 У3;
в части ячейки ввода - УКЛ(П)56-6,3(10,5)-900(1350; 1800; 2250;
2700; 3150) У3;
б - УКЛ(П)56-6,3(10,5)-900 У3 - в части конденсаторной ячейки;
в - УКЛ(П)56-6,3(10,5)-1350(1800; 2250; 2700; 3150) У3 - в части конденсаторной ячейки;
г - УКЛ(П)56-6,3(10,5)-450 У3;
в части ячейки ввода - УКЛ(П)56-6,3(10,5)-900(1350; 1800; 2250;
2700; 3150) У3;
д - УКЛ(П)56-6,3(10,5)-900 У3 - в части конденсаторной ячейки;
е - УКЛ(П)56-6,3(10,5)-1350(1800; 2250; 2700; 3150) У3 - в части конденсаторной ячейки;
ж - УКЛ(П)57-6,3(10,5)-450 У3;
з - УКЛ(П)57-6,3(10,5)-900 У3 - в части конденсаторной ячейки;
и - УКЛ(П)57-6,3(10,5)-1350(1800; 2250; 2700; 3150) У3 - в части конденсаторной ячейки;
к - УКЛ(П)57-6,3(10,5)-450 У3;
л - УКЛ(П)57-6,3(10,5)-900 У3 - в части конденсаторной ячейки;
м - УКЛ(П)57-6,3(10,5)-1350(1800; 2250; 2700; 3150) У3 - части конденсаторной ячейки Примечание. Конденсаторные установки, принципиальные схемы которых представлены на рис. 2, а-в, ж-и, снабжены устройством защиты от перегрузки по току, а установки, представленные принципиальными схемами на рис. 2, г-е, к-м, этого устройства не имеют.

Таблица к рис. 2

Обозначение Наименование Количество Примечание
H1; Н2 Арматура светосигнальная АСЛ12 У2,
ТУ 16-535.681–76,
зеленая, оранжевая		 1+1 –
Х Блок зажимов БЗН19-2931203000 У2 1
F1 Предохранитель ПРС-6-УЗП ТУ 16-522.112–74 1
V Прибор выпрямительный КЦ402В УФО.336006 ТУ 1
S1–S3 Выключатель путевой ВП15Е-21Б211-54 У2.8
ТУ 16-526.470–80		 3** С разъединителем
У1–У2 Замок блокировочный ЗБ-1 У3 ТУ 16-529.527–76 2** То же
Q Разъединитель РВЗ-10/400 УХЛ2 ТУ 16-520.095–76 1
С Конденсатор ТУ 16-673.041–85 См. табл. 6
F Предохранитель См. табл. 6
ТА1–ТА2 Трансформатор тока См. табл. 6
РА1–РА3 Амперметр См. табл. 6
К1* Реле РЭН-20РХА.506.108П РХО.450.001 ТУ–73 1
КА* Реле См. табл. 6

* В установках без защиты от перегрузок по току не устанавливают
** В установках без разъединителя устанавливают 1шт.

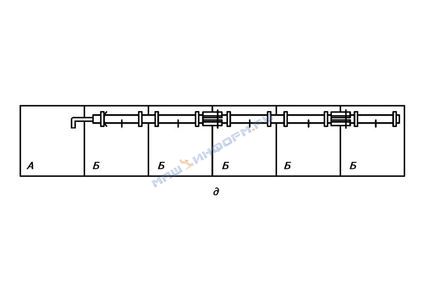

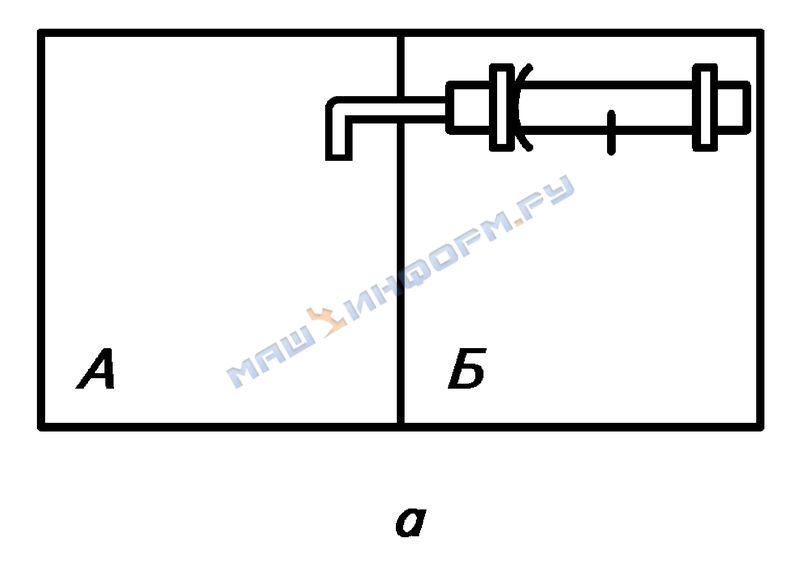

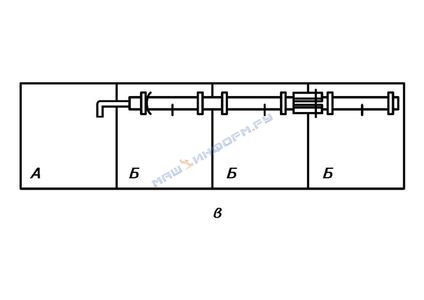

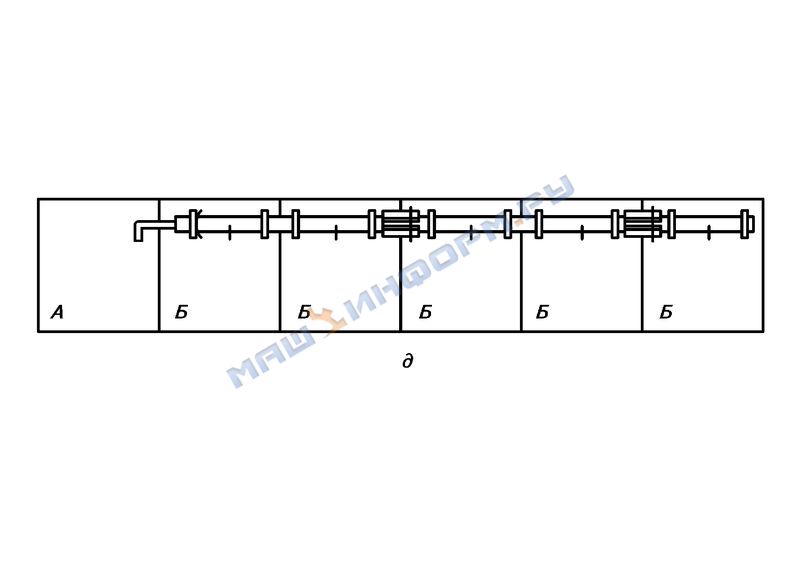

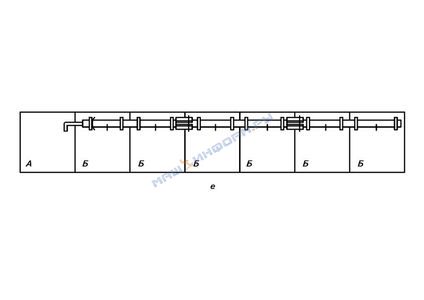

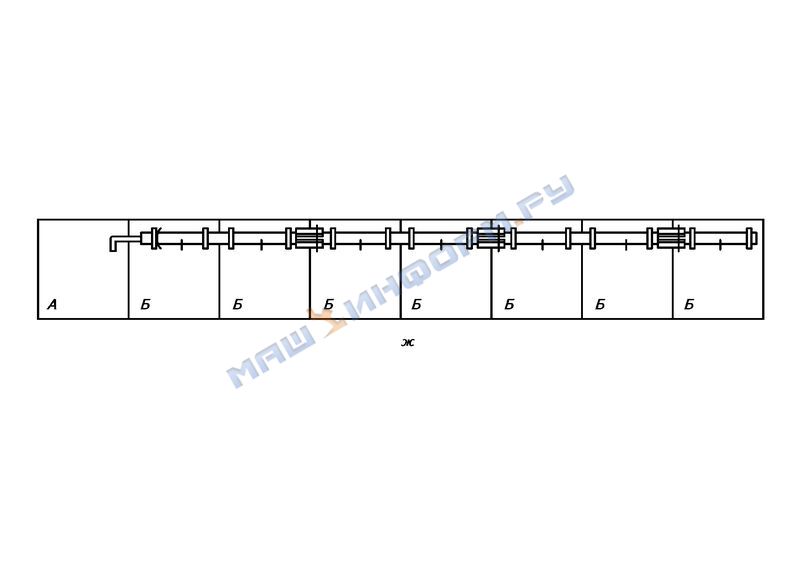

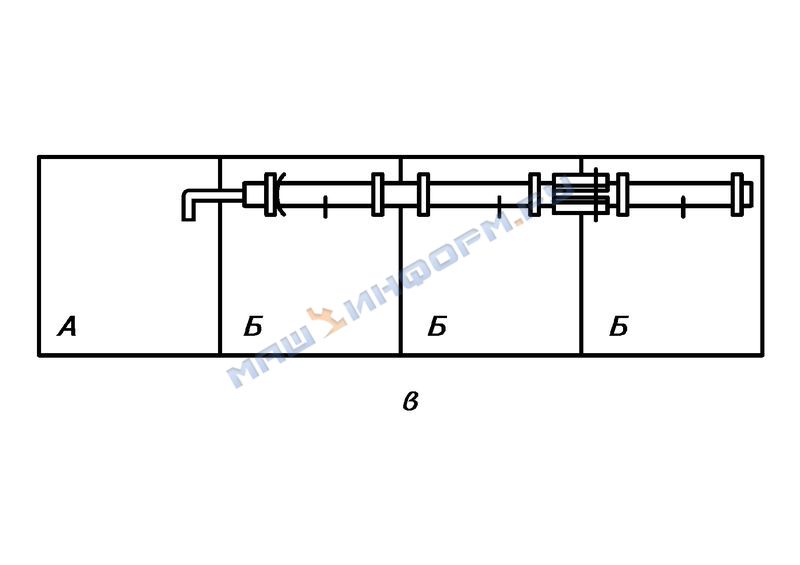

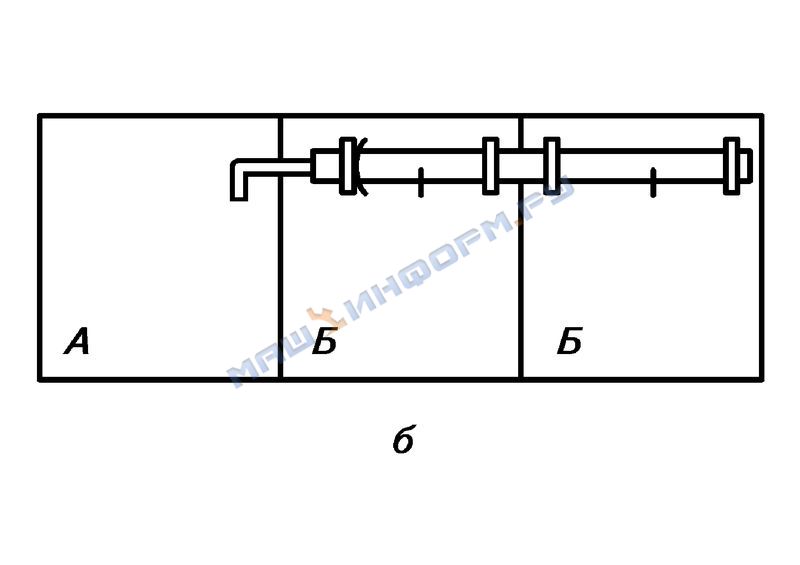

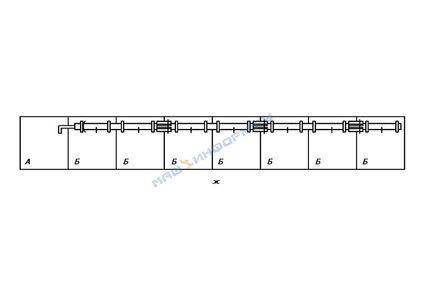

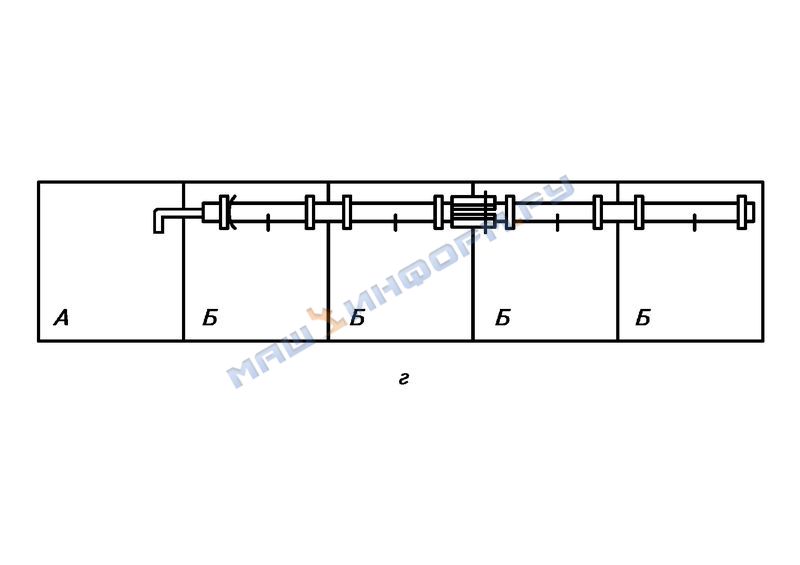

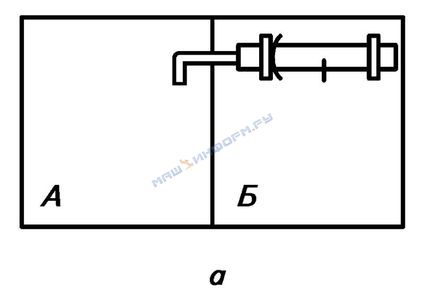

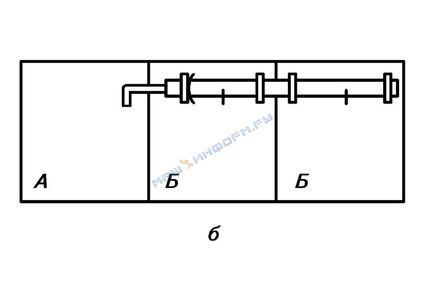

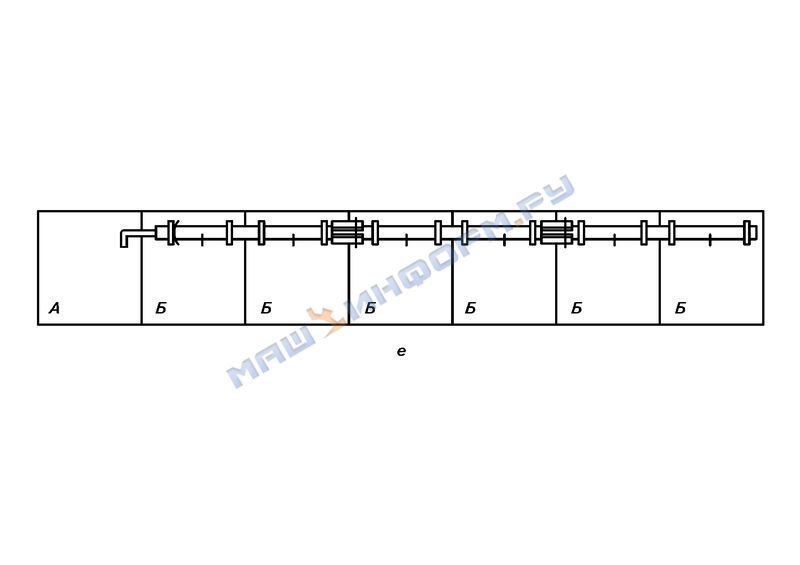

Схемы сборки конденсаторных установок мощностью, квар: а - 450;
б - 900;
в - 1350;
г - 1800;
д - 2250;
е - 2700;
ж - 3150;
А - ячейки ввода;
Б - конденсаторные ячейки

Таблица к рис. 3

Номинальная мощность, квар Расположение ячейки ввода Рис. 3
450 Слева а
Справа*
900 Слева б
Справа*
1350 Слева в
Справа*
1800 Слева г
Справа*
2250 Слева д
Справа*
2700 Слева е
Справа*
3150 Слева ж
Справа*

* При размещении ячейки ввода справа –зеркальное изображение.

Установки состоят из ячейки ввода и конденсаторных ячеек, количество которых зависит от мощности установок. Ячейки соединены между собой электрически сборными шинами и механически болтовыми соединениями и валами. В ячейке ввода установок размещена электрическая аппаратура (рис. 2), назначение отдельных элементов которой таково: путевой выключатель S1, механически связанный с дверями установки, препятствует подаче напряжения на блокировочный замок У1, блокирующий двери ячейки ввода (без разъединителя) или блокирующий разъединитель Q (при наличии разъединителя);
путевой выключатель S2 (при наличии разъединителя), механически связанный с приводом заземляющих ножей разъединителя Q, препятствует подаче напряжения на блокировочный замок У2 (при наличии разъединителя), блокирующий двери ячейки ввода;
путевой выключатель S3 (при наличии разъединителя), механически связанный с приводом основных ножей, препятствует подаче напряжения на установки при разомкнутых основных ножах разъединителя;
сигнальные индикаторы служат для световой сигнализации наличия напряжения на установках Н1 и срабатывания устройства защиты от перегрузок по току Н2. В ячейке ввода предусмотрен ввод двумя кабелями сечением до 150 мм2: снизу - с разъединителем; снизу и сверху - без разъединителя. В ячейке ввода имеется болт для присоединения переносного заземления. Цепи управления, измерения и сигнализации удовлетворяют следующим требованиям: монтаж выполнен проводом сечением не менее 1,5 мм2;
концы проводов снабжены бирками с четко нанесенной маркировкой;
монтаж выполнен так, что обеспечена возможность контроля и замены поврежденного провода. В конденсаторной ячейке (см. рис. 2) размещены три конденсатора со встроенными разрядными резисторами. Конденсаторы соединены по схеме "треугольник". Для защиты каждого конденсатора от токов КЗ последовательно с ним соединен предохранитель. Предохранитель имеет указатель срабатывания. Для осмотра предохранителей во время эксплуатации в дверях конденсаторных ячеек предусмотрены отверстия. Каждая ячейка установок имеет пластину для присоединения сваркой к заземляющему проводнику. Установки выполнены в двух исполнениях: с устройством защиты от перегрузки по току (в дальнейшем "устройство защиты");
без устройства защиты от перегрузки по току. Работа устройства защиты, к элементам которого относятся реле К1, КА и индикатор сигнальный Н2, состоит в следующем. При подаче напряжения 0,22 кВ срабатывает реле К1, которое дает разрешение на включение установок. При появлении на шинах установок токов значением, превышающим 1,3 от номинального, через период времени, обратно пропорциональный этому значению тока, срабатывает тепловое реле КА, настроенное таким образом, что при значении тока 1,5 от Iном оно срабатывает с выдержкой времени, не превышающей 20 мин, и отключает реле К1. При этом отключаются установки. На панели ячейки ввода должен светиться сигнальный индикатор Н2. Для возвращения элементов в исходное состояние необходимо нажать кнопку возврата реле КА. Контроль равенства емкостных токов трех фаз установок осуществляют амперметрами РА1-РА3, включенными через трансформаторы тока ТА1 и ТА2. Установки комплектуют конденсаторами типов КЭК2-6,3-150-2У1 (КЭП-6,3-150-2У1) и КЭК2-10,5-150-2У1 (КЭП-10,5-150-2У1), пропитанными экологически безопасной жидкостью в количестве не более 12 кг на 1 конденсатор, а также соответствующей аппаратурой управления, защиты и сигнализации (табл. 2).

Таблица 2

Обозначение на рис. 2 Наименование изделия Количество изделий в зависимости от номинальной мощности, квар, и номинального напряжения, кВ, установок
450 900 1350 1800 2250 2700 3150
6,3 10,5 6,3 10,5 6,3 10,5 6,3 10,5 6,3 10,5 6,3 10,5 6,3 10,5
ТА1–ТА2

Трансформатор тока
ТУ 16-517.388–79*
ТПЛ-10-0,5/10Р-50/5

 – 2 – – – – – – – – – – – –

ТПЛ-10-0,5/10Р-100/5

 2 – – 2 – – – – – – – – – –

ТПЛ-10-0,5/10Р-150/5

 – – 2 – – 2 – 2 – – – – – –

ТПЛ-10-0,5/10Р-200/5

 – – – – 2 – – – – 2 – – – –

ТПЛ-10-0,5/10Р-300/5

 – – – – – – 2 – 2 – – 2 – 2

ТПЛ-10-0,5/10Р-400/5

 – – – – – – – – – – 2 – 2 –
РА1–РА3

Амперметр
ТУ 25-04.3720–79
Э-365, 50 А, 50/5

 – 3 – – – – – – – – – – – –

Э-365, 100 А, 100/5

 3 – – 3 – – – – – – – – – –

Э-365, 150 А, 150/5

 – – 3 – – 3 – 3 – – – – – –

Э-365, 200 А, 200/5

 – – – – 3 – – – – 3 – – – –

Э-365, 300 А, 300/5

 – – – – – – 3 – 3 – – 3 – 3

Э-365, 400 А, 400/4

 – – – – – – – – – – 3 – 3 –
F

Предохранитель
ТУ 16-521.194–81
ПКТ-102-6-31,5-31,5 У3

 3 – 6 – 9 – 12 – 15 – 18 – 21 –

ПКТ-101-10-20-31,5 У3

 – 3 – 6 – 9 – 12 – 15 – 18 – 21
С

Конденсатор
ТУ 16-673.041–85
КЭК2-6,3-150-2У1

 3 – 6 – 9 – 12 – 15 – 18 – 21 –

КЭК2-10,5-150-2У1

 – 3 – 6 – 9 – 12 – 15 – 18 – 21
КА

Реле ТУ 3-1062–78
ТРН-10 (3,2)

 1 1 1 1 1 1 – – – – – – – –

ТРН-10(4)

 – – – – – – 1 1 1 1 1 1 1 1

* Допускается замена на трансформаторы тока типа ТОЛ ТУ 16-717.109–81.

Установки без разъединителя размещают в пределах непосредственной видимости разрыва в распределительном устройстве, питающем установки и имеющем разъединитель с заземляющими ножами. Кабель вводится в ячейку ввода сверху или снизу и подключается к подводящим шинам. Электромагнитный ключ блокировочных замков У1 и У2 должен находиться под напряжением не более 10 мин. В случае автоматического отключения установок устройством защиты включение следует производить только после выяснения и устранения неисправностей.

В комплект поставки входят: конденсаторные установки, комплект ЗИПа, техническое описание и инструкция по эксплуатации (ДАНФ. 673.820.006 ТО).
