Регулируемый асинхронный электропривод на базе преобразователя частоты фирмы ITCI
Общие сведения
Энергосберегающий регулируемый асинхронный электропривод, состоящий из асинхронного электродвигателя общего назначения и преобразователя частоты фирмы НIТАСНI, находит широкое применение в коммунальном хозяйстве, деревообрабатывающей, химической, текстильной и пищевой промышленности, в кабельном и металлургическом производстве, машиностроении, станкостроении и других областях.
Экономия энергоносителей в системах водо- и теплоснабжения, системах вентиляции и воздуходувках составляет до 50%, экономия воды - до 12%.
Регулируемый асинхронный электропривод на базе преобразователя частоты фирмы НIТАСНI дает возможность регулировать скорости в ранее нерегулируемых технологических процессах, осуществлять синхронное управление несколькими двигателями от одного преобразователя, создать замкнутые системы асинхронного электропривода с возможностью точного поддержания заданных технологических параметров.
Замена электроприводов постоянного тока регулируемым асинхронным электроприводом на базе преобразователя частоты фирмы НIТАСНI позволяет снизить расходы, связанные с эксплуатацией, использовать высокую надежность и широкое распространение асинхронных электродвигателей, их ремонтопригодность. епреобразователей частоты (табл. 1, 2) серий L100-0ХХХFЕ:
L100 - обозначение серии;
0ХХ - мощность применяемого двигателя, кВт:
002 - 0,2; 004 - 0,4; 005 - 0,55; 007 - 0,75;
011 - 1,1; 015 - 1,5; 022 - 2,2; 030 - 3;
040 - 4; 055 - 5,5; 075 - 7,5;
Х - класс по напряжению, числу фаз и мощности двигателя:
N - 200 В, одно- или трехфазный, 0,2-2,2 кВт;
Н - 400 В, трехфазный, 0,4-7,5 кВт;
F - исполнение;
Е - европейская версия;
#61
J100-0ХХХFЕ5:
J100 - обозначение серии;
0ХХ - мощность применяемого двигателя, кВт:
004 - 0,4; 007 - 0,75; 015 - 1,5; 022 - 2,2; 037 - 3,7;
Х - класс по напряжению, числу фаз и мощности двигателя:
S - 200 В, однофазный, 0,4-2,2 кВт;
Н - 400 В, трехфазный, 1,5-3,5 кВт;
F - исполнение;
Е - европейская версия;
#61
SJ100-0ХХХFЕ:
SJ100 - обозначение серии;
0ХХ - мощность применяемого двигателя, кВт:
002 - 0,2; 004 - 0,4; 005 - 0,55; 007 - 0,75;
011 - 1,1; 015 - 1,5; 022 - 2,2; 030 - 3; 040 - 4;
Х - класс по напряжению, числу фаз и мощности двигателя:
N - 200 В, однофазный, 0,2-2,2 кВт;
Н - 400 В, трехфазный, 0,4-4 кВт;
F - исполнение;
Е - европейская версия;
#61
J300-ХХХНFЕ:
J300 - обозначение серии;
ХХХ - мощность применяемого двигателя, кВт:
055 - 5,5; 075 - 7,5; 110 - 11; 150 - 15;
220 - 22; 300 - 30; 370 - 37; 450 - 45;
550 - 55; 750 - 75; 900 - 90; 1100 - 110;
Н - класс по напряжению, числу фаз и мощности двигателя
(400 В, трехфазный, 5,5-110 кВт);
F - исполнение;
Е - европейская версия;
#61
JЕ300-ХХХХНFЕ:
JЕ300 - обозначение серии;
ХХХХ - мощность применяемого двигателя, кВт:
1300 - 132; 1600 - 160; 2000 - 200; 2500 - 250;
3150 - 315; 4000 - 400; 5000 - 500;
Н - класс по напряжению, числу фаз и мощности двигателя
(400 В, трехфазный, 132-500 кВт);
F - исполнение;
Е - европейская версия;
#61
L300Рlus-ХХХНFЕ:
L300Рlus - обозначение серии;
ХХХ - мощность применяемого двигателя, кВт:
110 - 11; 150 - 15; 185 - 18,5; 220 - 22;
300 - 30; 370 - 37; 450 - 45; 550 - 55;
Н - класс по напряжению, числу фаз и мощности двигателя
(400 В, трехфазный, 11-55 кВт);
F - исполнение;
Е - европейская версия;
#61
SJ300-ХХХХFЕ:
SJ300 - обозначение версии;
ХХХ - мощность применяемого двигателя, кВт:
004 - 0,37; 007 - 0,75; 015 - 1,5; 022 - 2,2;
030 - 3; 040 - 3,7; 055 - 5,5; 075 - 7,5;
110 - 11; 150 - 15; 185 - 18,5; 220 - 22;
300 - 30; 370 - 37; 450 - 45; 550 - 55;
Х - класс по напряжению, числу фаз и мощности
электродвигателя: N - 200 В, одно- или трехфазный,
0,37-55 кВт;
F - исполнение;
Е - европейская версия.
Таблица 1
| Типоисполнение преобразователя частоты | Мощность привода, кВт | Выходной ток, А | Габаритные размеры (высота ? длина ? глубина), мм | Масса, кг | Степень защиты | Выходная частота тока, Гц |
| Вход: 1 фаза, напряжение от 200 до 240 В; выход: 3 фазы, напряжение от 0 В до напряжения питания | ||||||
| L100-002NFЕ | 0,2 | 1,4 | 120 ? 84 ? 107 | 0,85 | IР20 | 1–360 |
| L100-004NFЕ | 0,4 | 2,6 | ||||
| L100-005NFЕ | 0,55 | 3 | 130 ? 114 ? 129 | 1,3 | ||
| L100-007NFЕ | 0,75 | 4 | ||||
| L100-011NFЕ | 1,1 | 5 | 180 ? 140 ? 153 | 2,2 | ||
| L100-015NFЕ | 1,5 | 7,1 | ||||
| L100-022NFЕ | 2,2 | 10 | 180 ? 140 ? 164 | 2,8 | ||
| J100-004SFЕ | 0,4 | 3 | 128 ? 170 ? 93 | 1,3 | 0–375 | |
| J100-007SFЕ | 0,75 | 5 | 145 ? 170 ? 103 | 1,5 | ||
| J100-015SFЕ | 1,5 | 7,5 | 220 ? 170 ? 146 | 3 | ||
| J100-022SFЕ | 2,2 | 10,5 | 3,2 | |||
| SJ100-002NFЕ | 0,2 | 1,6 | 120 ? 84 ? 93 | 0,85 | 0,5–360 | |
| SJ100-004NFЕ | 0,4 | 2,6 | 120 ? 84 ? 107 | |||
| SJ100-005NFЕ | 0,55 | 3 | ||||
| SJ100-007NFЕ | 0,75 | 4 | 130 ? 114 ? 129 | 1,3 | ||
| SJ100-011NFЕ | 1,1 | 5 | ||||
| SJ100-015NFЕ | 1,5 | 8 | 180 ? 140 ? 153 | 2,2 | ||
| SJ100-022NFЕ | 2,2 | 11 | 180 ? 140 ? 164 | 2,8 | ||
| Вход: 3 фазы, напряжение от 380 до 460 В; выход: 3 фазы, напряжение от 0 В до напряжения питания | ||||||
| L100-004НFЕ | 0,4 | 1,5 | 130 ? 114 ? 129 | 1,3 | IР20 | 1–360 |
| L100-007НFЕ | 0,75 | 2,5 | 130 ? 114 ? 156 | 1,7 | ||
| L100-015НFЕ | 1,5 | 3,8 | ||||
| L100-022НFЕ | 2,2 | 5,5 | 180 ? 140 ? 164 | 2,8 | ||
| L100-030НFЕ | 3 | 7,8 | ||||
| L100-040НFЕ | 4 | 8,6 | ||||
| L100-055НFЕ | 5,5 | 13 | 257 ? 182 ? 170 | 4,2 | ||
| L100-075НFЕ | 7,5 | 16 | ||||
| J100-015НFЕ | 1,5 | 3,8 | 220 ? 170 ? 146 | 3,1 | 0–375 | |
| J100-022НFЕ | 2,2 | 5,3 | ||||
| J100-037НFЕ | 3,7 | 8,6 | 3,2 | |||
| SJ100-004НFЕ | 0,4 | 1,5 | 130 ? 114 ? 129 | 1,3 | 0,5–360 | |
| SJ100-007НFЕ | 0,75 | 2,5 | 130 ? 114 ? 156 | 1,7 | ||
| SJ100-015НFЕ | 1,5 | 3,8 | ||||
| SJ100-022НFЕ | 2,2 | 5,5 | ||||
| SJ100-030НFЕ | 3 | 7,8 | 180 ? 140 ? 164 | 2,8 | ||
| SJ100-040НFЕ | 4 | 8,6 | ||||
| J300-055НFЕ | 5,5 | 13 | 340 ? 220 ? 195 | 7,5 | 0–400 (0–800) | |
| J300-075НFЕ | 7,5 | 16 | ||||
| J300-110НFЕ | 11 | 23 | 440 ? 243 ? 220 | 13 | ||
| J300-150НFЕ | 15 | 32 | ||||
| J300-220НFЕ | 22 | 48 | 435 ? 300 ? 250 | 21 | ||
| J300-300НFЕ | 30 | 58 | 620 ? 390 ? 330 | 36 | ||
| J370-300НFЕ | 37 | 75 | ||||
| J300-450НFЕ | 45 | 90 | 700 ? 480 ? 330 | 46 | ||
| J300-550НFЕ | 55 | 110 | ||||
| J300-750НFЕ | 75 | 149 | 700 ? 550 ? 270 | 70 | ||
| J300-900НFЕ | 90 | 176 | ||||
| J300-1100НFЕ | 110 | 217 | 80 | |||
| JЕ300-1300НFЕ | 132 | 250 | 1100 ? 450 ? 445 | 95 | Ip20 (Ip23; IР54) | 0–300 |
| JЕ300-1600НFЕ | 160 | 308 | 1300 ? 700 ? 425 | 190 | ||
| JЕ300-2000НFЕ | 200 | 383 | ||||
| JЕ300-2500НFЕ | 250 | 483 | ||||
| JЕ300-3150НFЕ | 315 | 621 | 1450 ? 1400 ? 425 | 500 | ||
| JЕ300-4000НFЕ | 4007 | 771 | ||||
| JЕ300-5000НFЕ | 500 | 958 | ||||
Таблица 2
| Типоисполнение преобразователя частоты | Мощность привода, кВт | Выходной ток, А | Габаритные размеры (высота ? длина ? глубина), мм | Степень защиты |
| Вход: 1 фаза, напряжение от 200 до 240 В; выход: 3 фазы, напряжение от 0 В до напряжения питания | ||||
| SJ300-004NFЕ | 0,37 | 3 | – | IР20 |
| SJ300-007NFЕ | 0,75 | 5 | ||
| SJ300-015NFЕ | 1,5 | 7,5 | ||
| SJ300-022NFЕ | 2,2 | 10,5 | ||
| Вход: 3 фазы, напряжение от 380 до 460 В; выход: 3 фазы, напряжение от 0 В до напряжения питания | ||||
| L300Рlus-110НFЕ | 11 | 23 | 260 ? 210 ? 178,5 | IР20 |
| L300Рlus-150НFЕ | 15 | 29 | ||
| L300Рlus-185НFЕ | 18,5 | 35 | 390 ? 250 ? 198,5 | |
| L300Рlus-300НFЕ | 30 | – | – | |
| L300Рlus-370НFЕ | 37 | |||
| L300Рlus-450НFЕ | 45 | |||
| L300Рlus-550НFЕ | 55 | |||
| SJ300-007НFЕ | 0,75 | 2,5 | ||
| SJ300-015НFЕ | 1,5 | 3,8 | 225 ? 150 ? 140 | |
| SJ300-022НFЕ | 2,2 | 5,5 | ||
| SJ300-030НFЕ | 3 | 7,8 | ||
| SJ300-040НFЕ | 3,7 | 8,6 | ||
| SJ300-055НFЕ | 5,5 | 12 | ||
| SJ300-075НFЕ | 7,5 | 16 | 260 ? 210 ? 170 | |
| SJ300-110НFЕ | 11 | 23 | ||
| SJ300-150НFЕ | 15 | 32 | 390 ? 250 ? 190 | |
| SJ300-185НFЕ | 18,5 | 38 | ||
| SJ300-220НFЕ | 22 | 48 | ||
| SJ300-300НFЕ | 30 | 58 | – | |
| SJ300-370НFЕ | 37 | 75 | ||
| SJ300-450НFЕ | 45 | 90 | ||
| SJ300-550НFЕ | 55 | 110 | ||
Примечание. Структура условного обозначения электродвигателей (табл. 4-11), применяемых в регулируемых асинхронных приводах, приведена в промышленных каталогах выпуска Информэлектро на эти серии.
Температура окружающей среды от минус 10 до 50°С.
Влажность окружающей среды от 20 до 90% без конденсата.
Высота над уровнем моря до 1000 м.
Помещение свободно от коррозийного пара и пыли.
Степень защиты преобразователей частоты IР20 для приводов мощностью от 0,2 до 15 кВт, для остальных IР00 по ГОСТ 17494-87.
Степень защиты для асинхронных электродвигателей промышленного назначения IР10, IР23, IР44, IР54 и т.д.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007-83, ГОСТ 12.3.019-80, ГОСТ 12.1.004-85 и "Правилам техники безопасности при эксплуатации электроустановок потребителей".
Основные технические характеристики преобразователей частоты серий L100, J100, SL100, J300, JЕ300 приведены в табл. 1, преобразователей частоты новых серий L300Рlus и SJ300 - в табл. 2.
Ниже приводятся дополнительные характеристики для преобразователей, приведенных в табл. 1.
Примечание. Преобразователи, значения характеристик которых указаны в скобках, исполняются по специальному заказу.
Напряжение питания, В для одной фазы - (200-240)+10%
для трех фаз - (380-460)+10%
Частота тока, Гц - (50; 60)+5%
Выходное напряжение - От нуля до напряжения питания
Выходная частота, Гц, для преобразователей серий: L100, SJ100 - 0,5-360
J100 - 0,5-375
J300 - 0,1-400
J300 (спец. исполнение) - 0,1-800
JЕ300 - 0-300
Пусковой момент, % от Мном - 150-180
Перегрузка по току в течение 60 с, % от Iном - 150
Время ускорения (замедления) индивидуально для каждого процесса, с - 0,1-300
Метод управления - Высокочастотный ШИМ
Несущая частота, кГц - До 16
Задание скорости - Цифровым оператором; пультом дистанционного управления; аналоговым сигналом: напряжением 0-5, 0-10 В; токовым сигналом 4-20 мА; переменным резистором 0,5-2 кОм, 1 Вт
Диапазон управления скоростью при поддержании Мнар=Мном вниз от синхронной скорости при: вольт-частотном управлении - 1:3
бессенсорном векторном управлении - 1:50
Точность поддержания скорости при бессенсорном векторном контроле, % - +1
Точность частоты, % от максимального значения, при: цифровой установке - +0,01
аналоговой установке - +0,1
Шаг выходной частоты при цифровой установке, Гц - 0,1
Основные рабочие функции, которые осуществляют преобразователи частоты, - "ПУСК" - "СТОП" - "РЕВЕРС". Преобразователи, помимо этого, осуществляют работу в многоскоростном режиме, пропуск резонансных частот, автоматический перезапуск, толчковый режим и другие.
Преобразователи включают в себя встроенный с программируемыми параметрами ПИД-регулятор.
Управление двигателями: вольт-частотное, которое характеризуется постоянным и высоким пусковым моментом, и бессенсорное векторное.
Преобразователи осуществляют защиту от перегрузок по току, от повышенного и пониженного напряжения, от перегрева, от неполнофазного режима работы входных и выходных цепей.
Серия L300Рlus осуществляет стандартное управление двигателем по вольт-частотной характеристике, серия SJ300 высокомоментная с расширенным диапазоном регулирования частоты при сохранении 100% момента на валу двигателя.
Выпуск их в 1999 и 2000 гг. приведен в табл. 3.
Таблица 3
| Тип инвертора | Год выпуска | |
| 1999 | 2000 | |
| Мощность, кВт | ||
| L300Рlus | 11–22 | 30–400 |
| SJ300 | 1,5–22 | |
В регулируемых асинхронных электроприводах применены асинхронные трехфазные двигатели закрытого обдуваемого исполнения с короткозамкнутым ротором, защищенного исполнения, взрывозащищенные (для нефтеперерабатывающей, газовой, угольной и химической промышленности), асинхронные двигатели с повышенным скольжением, многоскоростные асинхронные, однофазные конденсаторные и электродвигатели для привода лифтов, а также насосные агрегаты.
Основные технические данные асинхронных электродвигателей общего назначения серий АИР, 5А с привязкой мощности к установочным размерам по ГОСТ 28330-89 приведены в табл. 4.
Таблица 4
| Типоисполнение электродвигателя | Мощность, кВт | Частота вращения, мин-1 | КПД, % | соs j | Масса основного исполнения, кг |
| 2-полюсные, синхронная частота вращения 3000 мин-1 | |||||
| 5АМ315М2 | 200 | 2960 | 95,6 | 0,93 | 1110 |
| 5АМ315S2 | 160 | 95 | 0,92 | 970 | |
| 5АМ280М2 | 132 | 94,7 | 0,93 | 770 | |
| 5АМ280S2 | 110 | 94,3 | 720 | ||
| 5АМ250М2 | 90 | 2940 | 93 | 0,92 | 505 |
| 5АМ250S2 | 75 | 0,91 | 475 | ||
| 5А225М2 | 55 | 93,5 | 340 | ||
| 5А200L2 | 45 | 93,4 | 0,9 | 255 | |
| 5А200М2 | 37 | 93 | 235 | ||
| АИР180М2 | 30 | 2925 | 91 | 180 | |
| АИР180S2 | 22 | 2920 | 90,5 | 0,89 | 160 |
| 5А160М2 | 18,5 | 2925 | 91 | 0,9 | 138 |
| 5А160S2 | 15 | 90,5 | 0,89 | 126 | |
| АИРМ132М2 | 11 | 2910 | 88 | 0,9 | 77,5 |
| АИРМ112М2 | 7,5 | 2895 | 87,5 | 0,88 | 49 |
| АИР100L2 | 5,5 | 2850 | 88 | 35 | |
| АИР100S2 | 4 | 87 | 29,6 | ||
| АИР90L2 | 3 | 2865 | 84 | 0,9 | 22,1 |
| 5А80МВ2 | 2,2 | 2850 | 82,5 | 0,86 | 15,5 |
| 5А80МА2 | 1,5 | 81,5 | 0,84 | 14 | |
| АИР71В2 | 1,1 | 2805 | 79 | 0,83 | 9,5 |
| АИР71А2 | 0,75 | 2820 | 78,5 | 8,7 | |
| АИР63В2 | 0,55 | 2730 | 75 | 0,85 | 5,7 |
| АИР63А2 | 0,37 | 72 | 0,86 | 4,9 | |
| АИР56В2 | 0,25 | 69 | 0,79 | 4,6 | |
| АИР56А2 | 0,18 | 68 | 0,78 | 4,3 | |
| 4-полюсные, синхронная частота вращения 1500 мин-1 | |||||
| АИР355М4 | 315 | 1470 | 94,7 | 0,93 | 1460 |
| 5АМ315М4 | 200 | 1480 | 96 | 0,89 | 1150 |
| 5АМ315S4 | 160 | 1110 | |||
| 5АМ280М4 | 132 | 95,5 | 0,88 | 885 | |
| 5АМ280S4 | 110 | 96,3 | 0,87 | 780 | |
| 5АМ250М4 | 90 | 1478 | 94 | 0,88 | 515 |
| 5АМ250S4 | 75 | 0,87 | 480 | ||
| 5А225М4 | 55 | 1470 | 93,3 | 0,85 | 345 |
| 5А200L4 | 45 | 1465 | 92,5 | 270 | |
| 5А200М4 | 37 | 1465 | 92 | 0,86 | 245 |
| АИР180М4 | 30 | 1470 | 0,87 | 190 | |
| АИР180S4 | 22 | 1465 | 90,5 | 0,86 | 170 |
| 5А160М4 | 18,5 | 1455 | 90 | 140 | |
| 5А160S4 | 15 | 1450 | 89,5 | 127 | |
| АИРМ132М4 | 11 | 88,5 | 0,85 | 83,5 | |
| АИРМ132S4 | 7,5 | 1440 | 87,5 | 0,86 | 70 |
| АИРМ112М4 | 5,5 | 1345 | 85 | 49 | |
| АИР100L4 | 4 | 1395 | 0,84 | 32,5 | |
| АИР100S4 | 3 | 1410 | 82 | 0,82 | 26,6 |
| АИР90L4 | 2,2 | 1425 | 81 | 20,6 | |
| 5А80МВ4 | 1,5 | 1410 | 77 | 14,7 | |
| 5А80МА4 | 1,1 | 75 | 0,8 | 13 | |
| АИР71В4 | 0,75 | 1350 | 9,4 | ||
| АИР71А4 | 0,55 | 71 | 0,73 | 8,1 | |
| АИР63В4 | 0,37 | 1320 | 68 | 0,7 | 5,5 |
| АИР63А4 | 0,25 | 0,67 | 5 | ||
| АИР56В4 | 0,18 | 1350 | 64 | 0,68 | 4,8 |
| АИР56А4 | 0,12 | 63 | 0,66 | 4,2 | |
| 6-полюсные, синхронная частота вращения 1000 мин-1 | |||||
| АИР355М6 | 200 | 980 | 94,5 | 0,9 | 1280 |
| АИР355S6 | 160 | 94 | 1130 | ||
| 5АМ315М6 | 132 | 985 | 95 | 0,88 | 1010 |
| 5АМ315S6 | 110 | 960 | |||
| 5АМ280М6 | 90 | 94,5 | 0,86 | 780 | |
| 5АМ280S6 | 75 | 745 | |||
| 5АМ250М6 | 55 | 980 | 92,5 | 0,85 | 450 |
| 5АМ250S6 | 45 | 0,83 | 430 | ||
| 5А225М6 | 37 | 91 | 330 | ||
| 5А200L6 | 30 | 978 | 90 | 0,84 | 260 |
| 5А200М6 | 22 | 245 | |||
| АИР180М6 | 18,5 | 975 | 89,5 | 0,85 | 180 |
| 5А160М6 | 15 | 970 | 88,5 | 0,84 | 150 |
| 5А160S6 | 11 | 0,83 | 124 | ||
| АИРМ132М6 | 7,5 | 960 | 85,5 | 0,81 | 81,5 |
| АИРМ132S6 | 5,5 | 85 | 0,8 | 68,5 | |
| АИРМ112МВ6 | 4 | 950 | 82 | 0,81 | 48 |
| АИРМ112МА6 | 3 | 81 | 0,76 | 43 | |
| АИР100L6 | 2,2 | 945 | 81,5 | 0,74 | 30,5 |
| АИР90L6 | 1,5 | 935 | 78,5 | 0,72 | 21,5 |
| 5А80МВ6 | 1,1 | 930 | 73 | 16 | |
| 5А80МА6 | 0,75 | 71 | 0,7 | 14 | |
| АИР71В6 | 0,55 | 915 | 68,5 | 9,9 | |
| АИР71А6 | 0,37 | 65 | 0,66 | 8,4 | |
| АИР63В6 | 0,25 | 860 | 59 | 0,62 | 5,4 |
| АИР63А6 | 0,18 | 56 | 4,55 | ||
| 8-полюсные, синхронная частота вращения 750 мин-1 | |||||
| АИР355М8 | 160 | 735 | 93,5 | 0,85 | 1270 |
| АИР355S8 | 132 | 1170 | |||
| 5АМ315М8 | 110 | 740 | 94,5 | 0,84 | 1025 |
| 5АМ315S8 | 90 | 965 | |||
| 5АМ280М8 | 75 | 93,9 | 790 | ||
| 5АМ280S8 | 55 | 93,8 | 0,85 | 725 | |
| 5АМ250М8 | 45 | 735 | 92,5 | 0,76 | 460 |
| 5АМ250S8 | 37 | 92 | 0,75 | 430 | |
| 5АМ225М8 | 30 | 90,5 | 0,79 | 340 | |
| 5А200L8 | 22 | 90 | 0,8 | 260 | |
| 5А200М8 | 18,5 | 89,8 | 0,79 | 240 | |
| АИР180М8 | 15 | 730 | 88 | 0,82 | 180 |
| 5А160М8 | 11 | 725 | 87,5 | 0,75 | 149 |
| 5А160S8 | 7,5 | 87 | 123 | ||
| АИРМ132М8 | 5,5 | 710 | 83 | 0,74 | 82 |
| АИРМ132S8 | 4 | 720 | 0,7 | 56,5 | |
| АИРМ112МВ8 | 3 | 700 | 79 | 0,74 | 48,5 |
| АИРМ112МА8 | 2,2 | 710 | 76,5 | 0,71 | 43,6 |
| АИР100L8 | 1,5 | 705 | 76 | 0,75 | 28,2 |
| АИР90LВ8 | 1,1 | 715 | 0,72 | 22,8 | |
| АИР90LА8 | 0,75 | 705 | 72,5 | 0,71 | 20 |
| 5А80МВ8 | 0,55 | 700 | 61 | 0,64 | 15,7 |
| 5А80МА8 | 0,37 | 675 | 60 | 0,62 | 13,5 |
| АИР71В8 | 0,25 | 690 | 61 | 0,6 | 8,9 |
| 10-полюсные, синхронная частота вращения 600 мин-1 | |||||
| АИР355М10 | 110 | 590 | 93 | 0,83 | 1190 |
| АИР355S10 | 90 | 92,5 | 1080 | ||
| 5АМ315М10 | 75 | 93,5 | 975 | ||
| 5АМ315S10 | 55 | 925 | |||
| 5АМ280М10 | 45 | 590 | 92,5 | 0,81 | 760 |
| 5АМ280S10 | 37 | 92,4 | 710 | ||
| 12-полюсные, синхронная частота вращения 500 мин-1 | |||||
| АИР355М12 | 90 | 490 | 92 | 0,76 | 1190 |
| АИР355S12 | 75 | 91,5 | 1080 | ||
| 5АМ315М12 | 55 | 93 | 975 | ||
| 5АМ315S12 | 45 | 925 | |||
Электродвигатели 5А полностью взаимозаменяемы с соответствующими типами электродвигателей серий 4А и АИР.
Режим работы двигателей S1-S6 по ГОСТ 183-74 (номинальная мощность указана для продолжительного режима S1) от сети переменного тока 50 Гц, напряжением 220, 380 и 660 В. По требованию заказчика двигатели изготовляются на другие стандартные напряжения до 660 В и частоту сети 60 Гц.
Параметры конденсаторных двигателей приведены в табл. 5. Емкость рабочего конденсатора для двигателей 5А80МВ - 40 мкФ, 5А80МА - 30 мкФ.
Таблица 5
| Типоисполнение электродвигателя | Мощность, кВт | Частота вращения, мин-1 | КПД, % | соs j | Масса (IM1081), кг |
| 2-полюсные, синхронная частота вращения 3000 мин-1 | |||||
| 5АЕУ80МВ2 | 1,5 | 2850 | 74 | 0,96 | 16,1 |
| 5АЕУ80МА2 | 1,1 | 2820 | 70 | 0,92 | 14,6 |
| 4-полюсные, синхронная частота вращения 1500 мин-1 | |||||
| 5АЕУ80МВ4 | 1,1 | 1410 | 74 | 0,97 | 15,3 |
| 5АЕУ80МА4 | 0,75 | 1425 | 71 | 0,96 | 13,6 |
В табл. 6 даны параметры асинхронных трехфазных электродвигателей защищенного исполнения (степень защиты IР23 по ГОСТ 14254-96) с короткозамкнутым ротором. Предназначены для продолжительного режима работы S1 от сети переменного тока частотой 50 Гц напряжением 220, 380, 660 В.
Таблица 6
| Типоисполнение электродвигателя | Мощность, кВт | Частота вращения, мин-1 | КПД, % | соs j | Масса (IM1001), кг |
| 2-полюсные, синхронная частота вращения 3000 мин-1 | |||||
| 5АНМ315МВ2 | 315 | 2975 | 95 | 0,84 | 1180 |
| 5АНМ315М2 | 250 | 95,5 | 0,92 | 1100 | |
| 5АНМ315МА2 | 200 | 95 | 0,93 | 1050 | |
| 5АН250М2 | 132 | 2940 | 94 | 0,9 | 500 |
| 5АН250S2 | 110 | 93,5 | 0,88 | 455 | |
| 5АН225М2 | 90 | 2950 | 94 | 0,92 | 322 |
| 5АН200L2 | 75 | 2940 | 93 | 0,88 | 270 |
| 5АН200М2 | 55 | 240 | |||
| 4АМН180М2 | 45 | 91,5 | 0,89 | 185 | |
| 4АМН180S2 | 37 | 91 | 0,87 | 170 | |
| 4АМН160М2 | 30 | 2910 | 90 | 0,89 | 130 |
| 4АМН160S2 | 22 | 88 | 0,87 | 110 | |
| 4-полюсные, синхронная частота вращения 1500 мин-1 | |||||
| 5АНМ315МВ4 | 250 | 1480 | 94,5 | 0,88 | 1070 |
| 5АНМ315МА4 | 200 | 1020 | |||
| 5АН250М4 | 110 | 1470 | 94 | 0,85 | 510 |
| 5АН250S4 | 90 | 1470 | 94 | 0,85 | 455 |
| 5АН225М4 | 90 | 1475 | 93 | 314 | |
| 5АН200L4 | 55 | 1470 | 92,5 | 0,88 | 280 |
| 5АН200М4 | 45 | 0,87 | 250 | ||
| 4АМН180М4 | 37 | 90,5 | 0,86 | 190 | |
| 4АМН180S4 | 30 | 90 | 0,83 | 170 | |
| 4АМН160М4 | 22 | 1460 | 0,88 | 135 | |
| 4АМН160S4 | 18,5 | 88,5 | 0,87 | 115 | |
| 6-полюсные, синхронная частота вращения 1000 мин-1 | |||||
| 5АНМ315МВ6 | 200 | 990 | 95 | 0,87 | 1050 |
| 5АНМ315М6 | 160 | 94,5 | 1030 | ||
| 5АНМ315МА6 | 132 | 94 | 980 | ||
| 5АН250М6 | 75 | 985 | 93 | 0,82 | 480 |
| 5АН250S6 | 55 | 92,5 | 410 | ||
| 5АН225М6 | 45 | 980 | 91,8 | 0,84 | 303 |
| 5АН200L6 | 37 | 91 | 0,81 | 255 | |
| 5АН200М6 | 30 | 90,5 | 230 | ||
| 4АМН180М6 | 22 | 970 | 88,5 | 0,84 | 180 |
| 4АМН180S6 | 18,5 | 87 | 0,83 | 165 | |
| 8-полюсные, синхронная частота вращения 750 мин-1 | |||||
| 5АНМ315МВ8 | 160 | 740 | 93,8 | 0,81 | 1140 |
| 5АНМ315М8 | 132 | 0,82 | 1020 | ||
| 5АНМ315МА8 | 110 | 93,5 | 975 | ||
| 5АН250М8 | 55 | 92 | 0,75 | 475 | |
| 5АН250S8 | 45 | 91 | 410 | ||
| 5АН225М8 | 37 | 735 | 90,4 | 0,8 | 315 |
| 5АН200L8 | 30 | 90,5 | 0,82 | 270 | |
| 5АН200М8 | 22 | 240 | |||
| 4АМН180М8 | 18,5 | 88,5 | 0,8 | 195 | |
| 4АМН180S8 | 15 | 87 | 0,74 | 175 | |
| 10-полюсные, синхронная частота вращения 600 мин-1 | |||||
| 5АНМ315МВ10 | 90 | 590 | 93 | 0,82 | 1140 |
| 5АНМ315МА10 | 75 | 1020 | |||
| 12-полюсные, синхронная частота вращения 500 мин-1 | |||||
| 5АНМ315МВ12 | 75 | – | – | – | – |
| 5АНМ315МА12 | 55 | ||||
В табл. 7 приведены данные на взрывозащищенные электродвигатели серии ВА с уровнем взрывозащиты 1ЕхdIIВТ4(Т5)/2ЕхdIIСТ4 и рудничные двигатели с уровнем взрывозащиты РВ3В.
Таблица 7
| Типоисполнение электродвигателя | Мощность, кВт | Частота вращения, мин-1 | КПД, % | соs j | Масса (IM1081), кг |
| 2-полюсные, синхронная частота вращения 3000 мин-1 | |||||
| ВА200L2 | 45 | 2940 | 93 | 0,89 | 310 |
| ВА200М2 | 37 | 290 | |||
| ВА180М2 | 30 | 2925 | 91 | 0,9 | 220 |
| ВА180S2 | 22 | 2920 | 90,5 | 0,89 | 200 |
| ВА(ВАР)160М2 | 18,5 | 2940 | 90 | 0,88 | 165 |
| ВА(ВАР)160S2 | 15 | 0,86 | 145 | ||
| ВА(ВАР)132М2 | 11 | 2910 | 88 | 0,9 | 94 |
| ВА100S2 | 4 | 2820 | 80 | 0,85 | 50 |
| ВА(ВРА)80МВ2 | 2,2 | 2850 | 82,5 | 0,86 | 40 |
| ВА(ВРА)80МА2 | 1,5 | 81,5 | 0,85 | 38 | |
| 4-полюсные, синхронная частота вращения 1500 мин-1 | |||||
| ВА200L4 | 45 | 1463 | 92 | 0,85 | 315 |
| ВА200М4 | 37 | 290 | |||
| ВА180М4 | 30 | 1470 | 92 | 0,87 | 235 |
| ВА180S4 | 22 | 1465 | 90,5 | 0,86 | 205 |
| ВА(ВАР)160М4 | 18,5 | 1455 | 0,89 | 175 | |
| ВА(ВАР)160S4 | 15 | 1460 | 90 | 0,87 | 155 |
| ВА(ВАР)132М4 | 11 | 1448 | 88,5 | 0,85 | 101 |
| ВА(ВАР)132S4 | 7,5 | 1440 | 87,5 | 0,86 | 85 |
| ВА100S4 | 3 | 1415 | 79,5 | 0,8 | 50 |
| ВА(ВРА)80МВ4 | 1,5 | 1410 | 75 | 0,82 | 40 |
| ВА(ВРА)80МА4 | 1,1 | 0,8 | 38 | ||
| 6-полюсные, синхронная частота вращения 1000 мин-1 | |||||
| ВА200L6 | 30 | 978 | 90 | 0,84 | 305 |
| ВА200М6 | 22 | 280 | |||
| ВА180М6 | 18,5 | 975 | 89,5 | 0,85 | 225 |
| ВА(ВАР)160М6 | 15 | 970 | 89 | 0,82 | 190 |
| ВА(ВАР)160S6 | 11 | 88,5 | 155 | ||
| ВА(ВАР)132М6 | 7,5 | 960 | 85,5 | 0,81 | 99 |
| ВА(ВАР)132S6 | 5,5 | 85 | 0,8 | 84 | |
| ВА(ВРА)80МВ6 | 1,1 | 930 | 73 | 0,72 | 40 |
| ВА(ВРА)80МА6 | 0,75 | 71 | 0,7 | 38 | |
| 8-полюсные, синхронная частота вращения 750 мин-1 | |||||
| ВА200L8 | 22 | 735 | 88 | 0,78 | 305 |
| ВА200М8 | 18,5 | 0,76 | 280 | ||
| ВА180М8 | 15 | 730 | 0,82 | 225 | |
| ВА(ВАР)160М8 | 11 | 87 | 0,75 | 185 | |
| ВА(ВАР)160S8 | 7,5 | 85 | 0,73 | 155 | |
| ВА132М8 | 5,5 | 713 | 83 | 0,74 | 98 |
| ВА132S8 | 4 | 716 | 0,7 | 84 | |
В табл. 8 приведены параметры асинхронных трехфазных электродвигателей с повышенным скольжением (для привода подъемно-транспортного, металлургического, кузнечно-прессового и другого оборудования).
Таблица 8
| Типоисполнение электродвигателя | Мощность, кВт | Частота вращения, мин-1 | КПД, % | соs j | Масса (IM1081), кг |
| 2-полюсные, синхронная частота вращения 3000 мин-1 | |||||
| АИРСМ132М2 | 12,5 | 2840 | 86,5 | 0,89 | 78 |
| АИРС100L2 | 6,3 | 2800 | 82 | 0,86 | 31 |
| АИРС100S2 | 4,8 | 25,5 | |||
| 4-полюсные, синхронная частота вращения 1500 мин-1 | |||||
| АИРС250М4 | 63 | 1395 | 88 | 0,91 | 535 |
| АИРС250S4 | 55 | 1380 | 0,9 | 495 | |
| АИРС225М4 | 45 | 0,92 | 340 | ||
| АИРС200L4 | 37 | 1365 | 86 | 0,91 | 270 |
| АИРС200М4 | 30 | 1380 | 85,5 | 0,9 | 245 |
| АИРС180М4 | 22 | 1425 | 88,5 | 0,88 | 190 |
| АИРС160М4 | 18,5 | 1400 | 87 | 0,84 | 145 |
| АИРС160S4 | 15 | 1395 | 85,5 | 0,85 | 130 |
| АИРСМ132М4 | 11,8 | 1400 | 84,5 | 84 | |
| АИРСМ132S4 | 8,5 | 83 | 70 | ||
| АС112М4 | 6 | 1388 | 81 | 0,82 | 38 |
| АИРС100L4 | 4,2 | 1310 | 83 | 0,78 | 28,5 |
| АИРС100S4 | 3,2 | 77 | 0,8 | 23 | |
| 6-полюсные, синхронная частота вращения 1000 мин-1 | |||||
| АИРС250М6 | 45 | 920 | 86,5 | 0,9 | 470 |
| АИРС250S6 | 37 | 910 | 85 | 0,91 | 435 |
| АИРС225М6 | 30 | 315 | |||
| АИРС200М6 | 22 | 930 | 86 | 0,92 | 240 |
| АИРС180М6 | 18,5 | 925 | 84 | 0,85 | 180 |
| АИРС160М6 | 15 | 900 | 83 | 0,87 | 155 |
| АИРС160S6 | 11 | 905 | 82,5 | 0,82 | 125 |
| АИРСМ132М6 | 8,5 | 930 | 82 | 0,8 | 82 |
| АИРСМ132S6 | 6,3 | 925 | 81 | 0,8 | 70 |
| АИРС100L6 | 2,6 | 940 | 76 | 0,76 | 26,5 |
| 8-полюсные, синхронная частота вращения 750 мин-1 | |||||
| АИРС250М8 | 37 | 680 | 85 | 0,86 | 475 |
| АИРС250S8 | 30 | 84,5 | 0,84 | 440 | |
| АИРС225М8 | 22 | 0,85 | 310 | ||
| АИРС200М8 | 18,5 | 82 | 0,87 | 240 | |
| АИРС180М8 | 15 | 0,8 | 180 | ||
| АИРС160М8 | 11 | 690 | 0,75 | 150 | |
| АИРС160S8 | 7,5 | 80 | 125 | ||
| АИРСМ132М8 | 6 | 79 | 0,7 | 82 | |
| АИРСМ132S8 | 4,5 | 76,5 | 69 | ||
| АИРС100L8 | 1,6 | 680 | 69,5 | 0,64 | 23,5 |
В табл. 9 даны параметры асинхронных трехфазных многоскоростных электродвигателей (для привода механизмов со ступенчатым регулированием частоты вращения). Предназначены для режимов работы S1-S6 (значение мощности приведено для продолжительного режима S1) от сети переменного тока 50 Гц напряжением 220, 380 и 660 В.
Таблица 9
| Типоисполнение электродвигателя | Мощность, кВт | Частота вращения, мин-1 | КПД, % | соs j | Масса (IM1081), кг |
| 4/2-полюсные, синхронная частота вращения 1500/3000 мин-1 | |||||
| АИР250М4/2 | 63/80 | 1480/2955 | 93/88 | 0,87/0,9 | 535 |
| АИР250S4/2 | 55/60 | 93/87 | 0,86/0,89 | 490 | |
| 5А225М4/2 | 42/48 | 92,5/90,5 | 0,84/0,89 | 340 | |
| АИР200L4/2 | 33,5/38,5 | 1465/2940 | 91/91 | 0,86/0,92 | 270 |
| АИР200М4/2 | 27,5/34 | 1470/2940 | 92/90 | 0,83/0,9 | 245 |
| АИР180М4/2 | 22/27 | 1470/2925 | 91/88 | 0,88/0,92 | 190 |
| АИР180S4/2 | 18,5/21 | 90/85 | 0,85/0,89 | 170 | |
| 5А160М4/2 | 14/17 | 1465/2925 | 89,5/86,5 | 0,86/0,91 | 145 |
| 5А160S4/2 | 11/14 | 1460/2900 | 89,5/85,5 | 0,84/0,9 | 130 |
| АИР132М4/2 | 8,5/9,5 | 1455/2950 | 87,5/83 | 0,87/0,9 | 83,5 |
| АИР132S4/2 | 6/7,1 | 1455/2910 | 86,5/81 | 0,87/0,89 | 70 |
| АИР100L4/2 | 4/4,75 | 1400/2820 | 82/82 | 0,88/0,91 | 29,2 |
| АИР100S4/2 | 3/3,75 | 1420/2790 | 82/80 | 0,84/0,9 | 24,2 |
| АИР90L4/2 | 2,2/2,65 | 1420/2850 | 79/78 | 0,83/0,86 | 20,8 |
| АИР80В4/2 | 1,5/2 | 1380/2720 | 75/75 | 0,75/0,84 | 14,9 |
| АИР80А4/2 | 1,12/1,5 | 1410/2730 | 74/73 | 0,78/0,85 | 13,5 |
| АИР71В4/2 | 0,71/0,85 | 1360/2780 | 69/68 | 0,84/0,86 | 9,7 |
| АИР71А4/2 | 0,48/0,62 | 1360/2780 | 69/68 | 0,82/0,85 | 8,9 |
| АИР63В4/2 | 0,265/0,370 | 1380/2640 | 57/61 | 0,7/0,88 | 6,9 |
| АИР63А4/2 | 0,190/0,265 | 55/61 | 0,66/0,75 | 6,1 | |
| 6/4-полюсные, синхронная частота вращения 1000/1500 мин-1 | |||||
| АИР200L6/4 | 25/28 | 980/1465 | 88/88,5 | 0,76/0,89 | 265 |
| АИР200М6/4 | 20/22 | 985/1470 | 89/89 | 0,81/0,89 | 240 |
| АИР180М6/4 | 15/17 | 975/1455 | 87/87 | 0,77/0,9 | 180 |
| 5А160М6/4 | 11/13 | 87,5/88 | 0,79/0,91 | 155 | |
| 5А160S6/4 | 7,5/8,5 | 86,5/87,5 | 0,78/0,9 | 125 | |
| АИР132М6/4 | 6,7/7,5 | 970/1440 | 84,5/84 | 0,76/0,9 | 81,5 |
| АИР132S6/4 | 5/5,5 | 965/1440 | 82/82 | 0,75/0,9 | 68,5 |
| АИР100L6/4 | 2,12/3,15 | 940/1420 | 77/80 | 0,73/0,86 | 27,1 |
| АИР100S6/4 | 1,70/2,24 | 940/1400 | 76/80 | 0,76/0,86 | 22,5 |
| АИР90L6/4 | 1,32/1,60 | 950/1420 | 74/74 | 0,68/0,85 | 20,8 |
| 8/4-полюсные, синхронная частота вращения 750/1500 мин-1 | |||||
| АИР250М8/4 | 37/55 | 740/1480 | 89,5/89,5 | 0,75/0,9 | 535 |
| АИР250S8/4 | 33/47 | 89,5/88,5 | 490 | ||
| 5А225М8/4 | 23/34 | 735/1470 | 90/90 | 0,72/0,9 | 325 |
| АИР200L8/4 | 20/28 | 735/1465 | 87,5/88 | 0,75/0,91 | 265 |
| АИР200М8/4 | 17/25 | 86,5/87,5 | 240 | ||
| АИР180М8/4 | 13/18,5 | 730/1455 | 85,5/87,5 | 0,74/0,91 | 180 |
| 5А160М8/4 | 9/13 | 730/1460 | 81,5/84,5 | 0,71/0,89 | 155 |
| 5А160S8/4 | 6/9 | 78/83 | 0,7/0,89 | 125 | |
| АИР132М8/4 | 5/7,5 | 710/1440 | 80/82 | 0,73/0,87 | 68,5 |
| АИР132S8/4 | 3,6/5,3 | 720/1440 | 80/81 | 0,72/0,9 | 81,5 |
| АИР100L8/4 | 1,40/2,36 | 720/1420 | 72/81 | 0,6/0,89 | 26,2 |
| АИР100S8/4 | 1/1,7 | 70/79 | 0,61/0,87 | 21,5 | |
| АИР90L8/4 | 0,8/1,32 | 710/1410 | 62/75 | 0,6/0,86 | 20,3 |
| 8/6-полюсные, синхронная частота вращения 750/1000 мин-1 | |||||
| АИР250М8/6 | 45/55 | 740/990 | 89,5/91 | 0,71/0,81 | 535 |
| АИР250S8/6 | 30/37 | 89,5/91 | 0,7/0,8 | 490 | |
| 5А225М8/6 | 22/30 | 735/980 | 90/91 | 0,72/0,85 | 325 |
| АИР200L8/6 | 18,5/23 | 90/90 | 0,75/0,86 | 265 | |
| АИР200М8/6 | 15/19 | 89/89,5 | 0,75/0,85 | 240 | |
| АИР180М8/6 | 13/15 | 730/2940 | 86/89 | 0,77/0,85 | 180 |
| 5А160М8/6 | 11/13 | 725/970 | 85/85,5 | 0,73/0,82 | 155 |
| 5А160S8/6 | 7,5/8,5 | 720/970 | 84,5/86 | 0,74/0,83 | 125 |
| АИР132М8/6 | 4,5/5,5 | 84/84 | 0,73/0,83 | 81,5 | |
| АИР132S8/6 | 3,2/4 | 720/965 | 79/80 | 0,69/0,81 | 68,5 |
| АИР100L8/6 | 1,32/1,80 | 710/960 | 71/76 | 0,66/0,73 | 26 |
| АИР100S8/6 | 1/1,25 | 710/970 | 72/77 | 0,64/0,66 | 22 |
| 12/6-полюсные, синхронная частота вращения 500/1000 мин-1 | |||||
| АИР250М12/6 | 16,5/36 | 495/985 | 83,5/89,5 | 0,54/0,85 | 535 |
| АИР250S12/6 | 16/30 | 83/90 | 0,53/0,85 | 490 | |
| 5А225М12/6 | 13/22 | 485/980 | 84/90 | 0,6/0,86 | 325 |
| АИР200L12/6 | 10/17 | 485/975 | 83,5/89,5 | 265 | |
| АИР200М12/6 | 9/14 | 490/980 | 82,5/89 | 240 | |
| АИР180М12/6 | 7,5/13 | 80/86,5 | 0,65/0,9 | 180 | |
| 5А160М12/6 | 4,5/10 | 485/960 | 74,5/85 | 0,51/0,88 | 155 |
| 5А160S12/6 | 3,5/7,1 | 485/965 | 71/85 | 125 | |
| 6/4/2-полюсные, синхронная частота вращения 1000/1500/3000 мин-1 | |||||
| 5А160М6/4/2 | 6,5/7,5/10,5 | 965/1470/2925 | 82,5/84/84 | 0,82/0,86/0,9 | 145 |
| 5А160S6/4/2 | 5/5,5/7,5 | 965/1470/2910 | 81/83/82 | 0,83/0,88/0,9 | 130 |
| АИР132М6/4/2 | 3,8/5,3/6,3 | 955/1440/2895 | 79,5/81,5/78 | 0,77/0,87/0,9 | 83,5 |
| АИР132S6/4/2 | 2,5/4/4,5 | 955/1440/2880 | 77/80,5/75 | 0,73/0,86/0,9 | 70 |
| АИР100L6/4/2 | 1,4/1,5/2,12 | 910/1460/2880 | 74/73/75 | 0,78/0,72/0,82 | 27 |
| АИР100S6/4/2 | 1,12/1,25/1,6 | 940/1440/2860 | 72/72/72 | 0,7/0,74/0,85 | 23 |
| 8/4/2-полюсные, синхронная частота вращения 750/1500/3000 мин-1 | |||||
| 5А160М8/4/2 | 5/7,5/10 | 725/985/2440 | 79,5/82/82,5 | 0,68/0,68/0,9 | 145 |
| 5А160S8/4/2 | 4/5/6,5 | 725/980/2940 | 79/82,5/81 | 0,7/0,88/0,95 | 130 |
| АИР132М8/4/2 | 2,4/4,5/5,6 | 710/1440/2895 | 73,5/82/78 | 0,66/0,86/0,9 | 83,5 |
| АИР132S8/4/2 | 1,8/3,4/4 | 710/1440/2880 | 72/80/74 | 0,65/0,85/0,9 | 70 |
| АИР100L8/4/2 | 0,9/1,5/2,1 | 710/1460/2880 | 63/78/77 | 0,65/0,81/0,94 | 28,2 |
| АИР100S8/4/2 | 0,63/1,32/1,7 | 720/1460/2900 | 64/76/75 | 0,63/0,8/0,9 | 23,5 |
| 8/6/4-полюсные, синхронная частота вращения 750/1000/1500 мин-1 | |||||
| АИР250М8/6/4 | 24/30/38 | 720/990/1435 | 86/88/88 | 0,65/0,84/0,9 | 535 |
| АИР250S8/6/4 | 22/22/33 | 88/85,5/87 | 0,77/0,75/0,92 | 490 | |
| 5А225М8/6/4 | 17/18/25 | 740/985/1480 | 87/86/88 | 0,7/0,8/0,9 | 325 |
| АИР200L8/6/4 | 14/15/21 | 84/86/86 | 0,72/0,84/0,88 | 265 | |
| АИР200М8/6/4 | 11/12/18,5 | 83/84/85 | 0,68/0,85/0,88 | 240 | |
| АИР180М8/6/4 | 8/11/12,5 | 730/975/1470 | 81/84/82,5 | 0,71/0,84/0,89 | 180 |
| 5А160М8/6/4 | 5/6,3/10 | 730/975/1415 | 81/75,5/83,5 | 0,79/0,65/0,9 | 155 |
| 5А160S8/6/4 | 4/4,5/7,5 | 735/980/1475 | 75,5/74/83 | 0,79/0,64/0,9 | 125 |
| АИР132М8/6/4 | 2,8/3/5 | 720/960/1425 | 73,5/76/78 | 0,65/0,81/0,9 | 81,5 |
| АИР132S8/6/4 | 1,9/2,4/3,4 | 720/955/1420 | 71/74/75 | 68,5 | |
| АИР100L8/6/4 | 0,71/1,2/3 | 700/940/1430 | 57/68/79 | 0,52/0,61/0,66 | 27,5 |
| АИР100S8/6/4 | 0,56/1,12/2,8 | 710/940/1410 | 54/65/78 | 0,48/0,67/0,7 | 23 |
| 12/8/6/4-полюсные, синхронная частота вращения 500/750/1000/1500 мин-1 | |||||
| АИР250М12/8/6/4 | 12/21/24/30 | 495/740/990/1435 | 77/85,5/86/85,5 | 0,54/0,75/0,87/0,9 | 535 |
| АИР250S12/8/6/4 | 9/17/18,5/26,5 | 76/84,5/84/84,5 | 0,57/0,74/0,87/0,91 | 490 | |
| 5А225М12/8/6/4 | 7,1/12,5/14/20 | 495/740/985/1480 | 76/83/84,5/85 | 0,56/0,65/0,86/0,9 | 325 |
| АИР200L12/8/6/4 | 6/10/10,5/15 | 490/740/980/1480 | 75/82/83,5/84,5 | 0,61/0,77/0,87/0,92 | 265 |
| АИР200М12/8/6/4 | 5/8/8,5/12 | 76/83/84/85 | 0,65/0,75/0,89/0,92 | 240 | |
| АИР180М12/8/6/4 | 3/5,5/6/8 | 485/730/970/1460 | 68/78/81/82 | 0,58/0,72/0,88/0,92 | 180 |
| 5А160М12/8/6/4 | 1,8/4/4,25/6,7 | 485/740/955/1470 | 56/77/68/80,5 | 0,52/0,86/0,88/0,9 | 155 |
Двигатели могут иметь две, три или четыре частоты вращения.
В табл. 10 приведены данные для асинхронных трехфазных двухскоростных лифтовых электродвигателей защищенного исполнения IР10, малошумных, со встроенной температурной защитой (для привода пассажирских и грузовых лифтов).
Таблица 10
| Типоисполнение электродвигателя | Мощность, кВт | Частота вращения, мин-1 | КПД, % | соs j | Масса, кг |
| 6/24-полюсные, синхронная частота вращения 1000/250 мин-1 | |||||
| 5АН200МВ6/24НЛБ | 7,5/1,9 | 940/220 | 84,5/35 | 0,8/0,37 | 258 |
| 5АН200МА6/24НЛБ | 6,5/1,6 | 940/215 | 83,5/34,5 | 0,78/0,34 | |
| 5АН200S6/24НЛБ | 5,6/1,4 | 920/210 | 83/29 | 0,78/0,39 | 215 |
| АИН180М6/24НЛБ | 4,5/1,12 | 910/205 | 81/19 | 0,75/0,45 | 182 |
| АИН180S6/24НЛБ | 3,55/0,88 | 920/205 | 83/16 | 0,7/0,45 | 160 |
| 6/18-полюсные, синхронная частота вращения 1000/333 мин-1 | |||||
| 5АН160S6/18НЛБ | 3/1 | 950/285 | 70/– | 0,54/– | – |
| 4/24-полюсные, синхронная частота вращения 1500/250 мин-1 | |||||
| 5АН200МА4/24НЛБ | 8/1,32 | 1415/219 | 85/49 | 0,89/0,34 | 255 |
| 4/16-полюсные, синхронная частота вращения 1500/375 мин-1 | |||||
| 5АН160S4/16НЛБ | 3,55/0,88 | 1425/325 | 80/– | 0,68/– | – |
Двигатели рассчитаны для работы в повторно-кратковременном режиме S5 от сети переменного тока частотой 50 Гц, напряжением 380 В. По требованию заказчика могут быть применены электродвигатели на напряжение от 220 до 440 В частотой 50 и 60 Гц.
В табл. 11 приведены технические данные насосных агрегатов. Возможно применение и другого насосного оборудования.
Таблица 11
| Тип насоса | Перекачиваемые среды | Подача, м/ч | Напор, м |
| СМ; СД | Сточные жидкости и воды | 12,5–800 | 6,7–95 |
| 1Д | Вода и нейтральные жидкости | 160–6000 | 20–125 |
| К | 7,4–315 | 12–32 | |
| КМ | 12,5–200 | 20–50 | |
| ЦНС (Г) | Холодная и горячая вода | 13–300 | 44–600 |
| ЭЦВ | Вода | 4–375 | 8–300 |
| Х; ХО; АХ | Химически активные и нейтральные жидкости | 10,5–315 | 14–125 |
| ВК; ВКС | Вода, нейтральные, горючие и химически активные жидкости | 3–36 | 16–45 |
| ЦВК | Вода и нейтральные жидкости | 14–23 | 112–160 |
| НК | Нефтепродукты | 60–140 | 45–115 |
| НМШ, Ш | Масло, нефть, мазут | 1,6–37,5 | 2,5–251) |
| ВВН | Вода, жидкости, воздух, газы, пары | 0,75–252) | – |
| Кс | Конденсат | 12–55 | 50–110 |
| НКу | Перегретая вода | 90–250 | 32–49 |
| АНС | Пресная вода и другие неагрессивные жидкости | 60–130 | 9,5–13 |
| АСВН | Вода, бензин, керосин и другие нейтральные жидкости | 35 | 26 |
| А1; 3В | Нефть, мазут, минеральные масла | 0,45–90 | 6,3–253) |
| ГНОМ | Загрязненная вода | 10–100 | 10–25 |
| Бытовые | Вода | 0,43–2,5 | 18–40 |
1)
Давление, МПа.2) Производительность, м3/мин.
3) Давление, атм.
Режим работы повторно-кратковременный S3 с продолжительностью включения ПВ=15, 25, 40, 60 и 100% (значение номинальной мощности приведено при ПВ=40%).

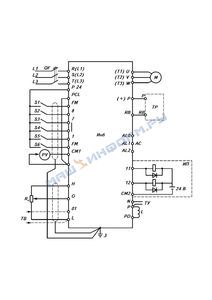

Регулируемый комплектный электропривод представляет собой комплект выбранного потребителем под свои цели электродвигателя и преобразователя частоты фирмы НIТАСНI.
Основные рабочие функции преобразователя фирмы НIТАСНI ("ПУСК" - "СТОП" - "РЕВЕРС") могут выполняться цифровым оператором, пультом дистанционного управления или сигналом, поданным на клеммы входного терминала.
Входной терминал представляет собой 2 аналоговых входа управления частотой и от 5 до 8 цифровых програмируемых многофункциональных входов.
Выходной терминал представляет собой аналоговый выход (частота, ток, момент), 2 бесконтактных цифровых выхода (открытый коллектор: программируется сигнал достижения частоты, момента, работы в заданном интервале частот) и 2 релейных выхода (работа - авария).
Габаритные и установочные размеры двигателей приведены на рис. 1 и в табл. 12 (для двигателей общего назначения, степень защиты IР44 и IР54), 13 (для лифтовых двигателей, степень защиты IР10), 14 (для двигателей защищенного исполнения, степень защиты IР23), 15 (для взрывозащищенных двигателей, степень защиты IР54).

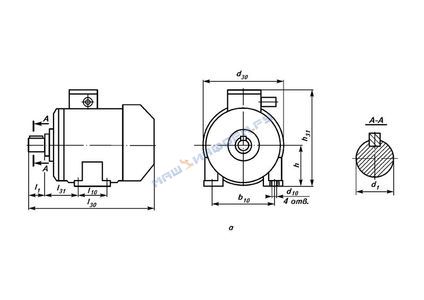

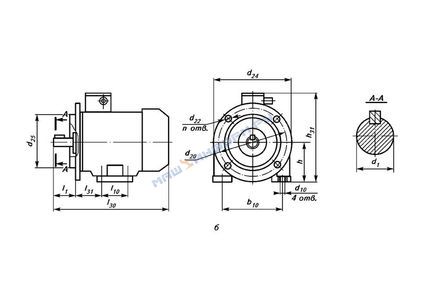

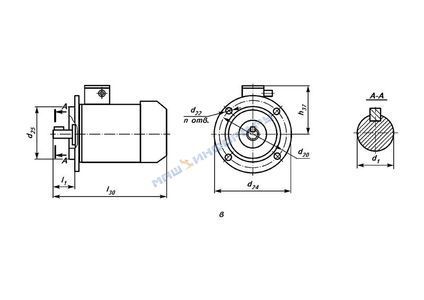

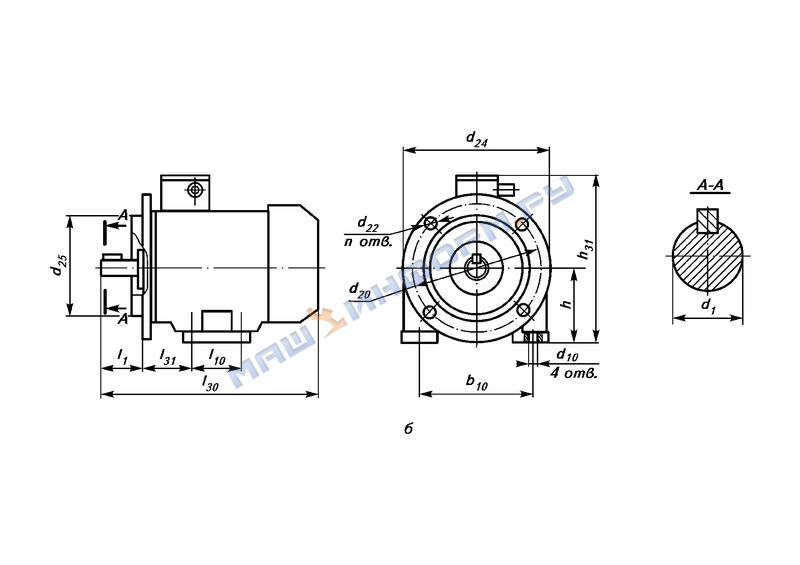

Общие виды, габаритные и установочные размеры электродвигателей конструктивных исполнений по ГОСТ 2479-79:
а - IM1001-IM1081;
б - IM2002-IM2081;
в - IM3001-IM3081
Таблица 12
| Типоисполнение двигателя | Число полюсов | Габаритные размеры, мм | Присоединительные размеры, мм | ||||||||||||||
| d24 | d30 | h31 | h37 | l30 | b10 | d1 | d10 | d20 | d22 | d25 | h | l1 | l10 | l31 | nотв | ||
| АИР355М | 4–12 | 800 | 710 | 825 | 470 | 1535 | 610 | 100 | 28 | 740 | 24 | 680 | 355 | 210 | 560 | 254 | 8 |
| АИР355S | 1505 | 500 | |||||||||||||||
| 5АМ315М | 2 | 660 | 680 | 765 | – | 1260 | 508 | 75 | 600 | 550 | 315 | 140 | 457 | 216 | |||
| 4 | 1290 | 90 | 170 | ||||||||||||||
| 5АМ315М | 6–12 | 1190 | |||||||||||||||
| 5АМ315S | 2 | 1160 | 75 | 140 | 406 | ||||||||||||
| 4 | 1290 | 90 | 170 | ||||||||||||||
| 6–12 | 1190 | ||||||||||||||||
| 5АМ280М | 2 | 620 | 660 | 380 | 1080 | 457 | 70 | 24 | 280 | 140 | 419 | 190 | |||||
| 4 | 1180 | 80 | 170 | ||||||||||||||
| 6–10 | 1110 | ||||||||||||||||
| 5АМ280S | 2 | 1080 | 70 | 140 | 368 | ||||||||||||
| 4–10 | 1110 | 80 | 170 | ||||||||||||||
| 5АМ250М | 2 | 550 | 545 | 630 | 965 | 406 | 65 | 500 | 19 | 450 | 250 | 140 | 349 | 168 | |||
| 4; 6 | 75 | ||||||||||||||||
| 8 | 935 | ||||||||||||||||
| 5АМ250S | 2 | 65 | 311 | ||||||||||||||
| 4–8 | 75 | ||||||||||||||||
| 5А225М | 2 | 460 | 535 | 310 | 835 | 356 | 55 | 19 | 225 | 110 | 149 | ||||||
| 4–8 | 865 | 65 | 140 | ||||||||||||||
| 5А200L | 2 | 450 | 410 | 485 | 285 | 781 | 318 | 55 | 400 | 350 | 200 | 110 | 305 | 133 | |||
| 4–8 | 811 | 60 | 140 | ||||||||||||||
| 5А200М | 2 | 735 | 55 | 110 | 267 | ||||||||||||
| 4–8 | 765 | 60 | 140 | ||||||||||||||
| АИР180М | 2 | 400 | 375 | 440 | 260 | 680 | 279 | 48 | 15 | 350 | 300 | 180 | 110 | 241 | 121 | 4 | |
| 4–8 | 55 | ||||||||||||||||
| АИР180S | 2 | 630 | 48 | 203 | |||||||||||||
| 4 | 55 | ||||||||||||||||
| 5А160М | 2 | 350 | 334 | 402 | 242 | 700 | 254 | 42 | 300 | 250 | 160 | 210 | 108 | ||||
| 4–8 | 48 | ||||||||||||||||
| 5А1600S | 2 | 670 | 42 | 178 | |||||||||||||
| 4–8 | 48 | ||||||||||||||||
| АИРМ132М | 2–8 | 288 | 325 | 193 | 498 | 216 | 38 | 12 | 132 | 80 | 89 | ||||||
| АИРМ132S | 4–8 | 460 | 140 | ||||||||||||||
| АИРМ112М | 2–8 | 300 | 246 | 310 | 160 | 435 | 190 | 32 | 265 | 15 | 230 | 112 | 70 | ||||
| АИР100L | 250 | 240 | 246,5 | 121,5 | 391 | 160 | 28 | 215 | 180 | 100 | 60 | 63 | |||||
| АИР100S | 2; 4 | 360 | 112 | ||||||||||||||
| АИР90L | 2–8 | 210 | 224,5 | 99,5 | 337 | 140 | 24 | 10 | 90 | 50 | 125 | 56 | |||||
| 5А80МВ | 200 | 178 | 194 | 114 | 320 | 125 | 22 | 165 | 12 | 130 | 80 | 100 | 50 | ||||
| 5А80МА | 295 | ||||||||||||||||
| АИР71 | 170 | 188 | 88 | 272,5 | 112 | 19 | 7 | 71 | 40 | 90 | 45 | ||||||
| АИР63 | 2–6 | 160 | 135 | 154 | 74 | 227 | 100 | 14 | 130 | 10 | 110 | 63 | 30 | 80 | 40 | ||
| АИР56 | 2; 4 | 140 | 116 | 148 | 92 | 218 | 90 | 11 | 8,8 | 116 | 95 | 56 | 23 | 71 | 36 | ||
Таблица 13
| Типоисполнение двигателя | Число полюсов | Габаритные размеры, мм | Присоединительные размеры, мм | ||||||||||||||
| d24 | d30 | h31 | h37 | l30 | b10 | d1 | d10 | d20 | d22 | d25 | h | l1 | l10 | l31 | nотв | ||
| 5АН200M FF500 | 6/24 | 550 | – | – | 350 | 689 | – | 55 | – | 500 | 19 | 450 | 200 | 110 | – | – | 8 |
| 5АН200M FF400 | 450 | 400 | 350 | ||||||||||||||
| 5АН200S FF400 | 290 | 629 | |||||||||||||||
| 5АН200S FF300 | 350 | 300 | 250 | ||||||||||||||
| АИН180М | 360 | 265 | 620 | 180 | 82 | 4 | |||||||||||
| АИН180S | – | 360 | 445 | – | 545 | 279 | 15 | – | – | – | 203 | 121 | – | ||||
| 5АН160S | 4/16 | 350 | – | – | 530 | – | 42 | – | 300 | 19 | 250 | 160 | – | – | 4 | ||
| 6/18 | |||||||||||||||||
Таблица 14
| Типоисполнение двигателя | Число полюсов | Габаритные размеры, мм | Присоединительные размеры, мм | ||||||||
| d30 | h31 | l30 | b10 | d1 | d10 | h | l1 | l10 | l31 | ||
| 5АНМ315М | 2 | 730 | 1020 | 1020 | 508 | 75 | 28 | 315 | 140 | 457 | 216 |
| 4–12 | 1050 | 90 | 170 | ||||||||
| 5АН250М | 2 | 550 | 640 | 845 | 406 | 65 | 24 | 250 | 140 | 349 | 168 |
| 4–8 | 75 | ||||||||||
| 5АН250S | 2 | 805 | 65 | ||||||||
| 4–8 | 75 | ||||||||||
| 5АН225М | 2 | 500 | 580 | 715 | 356 | 55 | 19 | 225 | 110 | 149 | |
| 4–8 | 745 | 65 | 140 | ||||||||
| 5АН200L | 2 | 460 | 535 | 705 | 318 | 55 | 200 | 110 | 305 | 133 | |
| 4–8 | 735 | 60 | 140 | ||||||||
| 5АН200М | 2 | 665 | 55 | 110 | 267 | ||||||
| 4–8 | 695 | 60 | 140 | ||||||||
| 4АМН180М | 2 | 385 | 470 | 620 | 279 | 48 | 15 | 180 | 110 | 241 | 121 |
| 4–8 | 55 | ||||||||||
| 4АМН180S | 2 | 580 | 48 | 203 | |||||||
| 4–8 | 55 | ||||||||||
| 4АМН160М | 2 | 340 | 430 | 605 | 254 | 42 | 160 | 210 | 108 | ||
| 4 | 48 | ||||||||||
| 4АМН160S | 2 | 560 | 42 | 178 | |||||||
| 4 | 48 | ||||||||||
Таблица 15
| Типоисполнение двигателя | Число полюсов | Габаритные размеры, мм | Присоединительные размеры, мм | ||||||||||||||
| d24 | d30 | h31 | h37 | l30 | b10 | d1 | d10 | d20 | d22 | d25 | h | l1 | l10 | l31 | nотв | ||
| ВА200L | 2 | 450 | 410 | 550 | 350 | 805 | 318 | 55 | 19 | 400 | 19 | 350 | 200 | 110 | 305 | 133 | 8 |
| 4–8 | 835 | 60 | 140 | ||||||||||||||
| ВА200М | 2 | 765 | 55 | 110 | 267 | ||||||||||||
| 4–8 | 795 | 60 | 140 | ||||||||||||||
| ВА180М | 2 | 400 | 365 | 515 | 335 | 730 | 279 | 48 | 15 | 350 | 300 | 180 | 110 | 241 | 121 | 4 | |
| 4–8 | 55 | ||||||||||||||||
| ВА180S | 2 | 690 | 48 | 203 | |||||||||||||
| 4 | 55 | ||||||||||||||||
| ВА160М | 2 | 350 | – | 480 | 320 | 645 | 254 | 42 | 300 | 250 | 160 | 210 | 108 | ||||
| ВА160S | 605 | 178 | |||||||||||||||
| ВА160М | 4–8 | 645 | 48 | 210 | |||||||||||||
| ВА160S | 605 | 178 | |||||||||||||||
| ВА132М | 2–8 | 290 | 380 | 248 | 498 | 216 | 38 | 12 | 132 | 80 | 89 | ||||||
| ВА132S | 4–8 | 460 | 140 | ||||||||||||||
| ВА100S4 | 2, 4 | 250 | – | 345 | 245 | 420 | 180 | 28 | 215 | 15 | 180 | 100 | 60 | 112 | 63 | ||
| ВА80МВ | 2–8 | – | 190 | 295 | – | 355 | 125 | 22 | 10 | – | – | – | 80 | 50 | 100 | 50 | – |
| ВА80МА | |||||||||||||||||
Обобщенная схема подключения электропривода приведена на рис. 2. Общий провод питания для разных клеммных зажимов приведен в таблице к нему.
Таблица к рис. 2
| Название клеммного зажима | FМ | FW; 8–1 | H; 0; 01 | 11; 12 |
| Общий провод питания | СМ1 | p24; СМ1* | L | СМ2 |
Примечание. СМ1 - для коммутации инверсным сигналом (ОВ).
Обобщенная схема подключения электропривода:
Инв - инвертор;
М - двигатель;
ТР - тормозной резистор;
АС - аварийный сигнал;
ИП - источник питания;
ТУ - тормозное устройство;
L - дросель;
З - заземление;
ТВ - токовый ввод (4-20 мА);
Rч - резистор для установки частоты (0,5-2 кОм);
PV - вольтметр;
S1-S6 - выключатели;
QF - автоматический выключатель
В комплект поставки входят: выбранный потребителем под свои цели электродвигатель или насосная установка и преобразователь частоты фирмы НIТАСНI.
Характеристики Электротехнического оборудования
Характеристики станков
Характеристики КПО
Характеристики импортного оборудования
Характеристики насосного оборудования
Марки стали и сплавов
Прочее оборудование
