Электроприводы типа РБД

Общие сведения

Электроприводы типа РБД выполнены на базе бесконтактных машин (электродвигателей) "двойного питания" и предназначены для привода механизмов с вентиляторной характеристикой момента сопротивления на валу, требующих по условиям эксплуатации:
регулирования частоты вращения в ограниченном диапазоне;
пуска механизмов с большими моментами инерции;
работы в условиях высокой запыленности при наружной установке;
повешенной надежности.
Основное применение электроприводов - энергетические механизмы тепловых электростанций.
Электроприводы обеспечивают плавный пуск механизма с большой маховой массой при ограничении пускового тока, длительную работу на подсинхронной частоте вращения с замкнутой обмоткой второго статора, двухзонное (+33%) или однозонное (50%) регулирование частоты вращения относительно номинальной.

Структура условного обозначения

РБД Х Х-Х-Х-Х-УХЛ1:
РБД - регулируемый бесконтактный электродвигатель;
Х - вид исполнения электродвигателя "двойного питания"
(отсутствие буквы - агрегатный, С - совмещенный);
Х - исполнение электродвигателя (отсутствие буквы -
горизонтальное; В - вертикальное);
Х - тип преобразователя (НПЧ - преобразователь с
непосредственной связью и регулированием скорости + 33%
от синхронной; АВК - асинхронно-вентильный каскад и
регулирование скорости 50% от синхронной);
Х - номинальная мощность в нерегулируемом режиме работы, кВт;
Х - синхронная частота вращения ротора электродвигателя, мин-1;
УХЛ1* - климатическое исполнение и категория размещения
по ГОСТ 15150-69.
* Климатическое исполнение и категория размещения тиристорного преобразователя частоты и индукционного пускового реостата УХЛ4 по ГОСТ15150-69.

Условия эксплуатации

Максимальная температура окружающего воздуха 40°С.
Окружающая среда невзрывоопасная и не содержащая химически агрессивных примесей и паров в концентрациях, разрушающих металлы и изоляцию.
Тип атмосферы II по ГОСТ 15150-69.
Степень защиты оболочки - IР54 по ГОСТ 14254-96, коробки выводов - IР55.
Группа механического исполнения М8 по ГОСТ 17516.1-90.
Электроприводы соответствуют требованиям ТУ РТ МD 29-00213012-050-97. ТУ РТ МD 29-00213012-050-97

Технические характеристики


Напряжение питания, В - 6000
Номинальная мощность, кВт - 800; 1000; 1250; 1600
Номинальная частота вращения ротора электродвигателя (синхронная), мин-1 - 500; 600; 750
Кратность пускового тока (Iпуск/Iном) - 2
Кратность пускового момента (Мпуск/Мном) - 0,6
КПД, %, не менее - 93
Электроприводы позволяют при выходе из строя преобразователя поддерживать ответственный механизм в работе в нерегулируемом режиме.
В электроприводах обеспечивается пониженная кратность пусковых токов и пониженная мощность преобразователя и понижающего трансформатора, пропорциональная диапазону регулирования.
Электроприводы имеют относительно простую релейную и аналоговую схемотехнику и систему ранней диагностики неисправностей, включающую в себя контроль температуры статора и подшипников.
Гарантийный срок - 2 года со дня ввода электроприводов в эксплуатацию при гарантийной наработке 10 000 ч - для электродвигателей и 600 ч - для преобразователей частоты, но не более 6 мес - для действующих и 9 мес - для строящихся предприятий со дня поступления электроприводов к потребителю.

Конструкция и принцип действия

В состав электропривода входят: электрическая бесконтактная машина, представляющая собой агрегат из двух асинхронных электродвигателей на общем валу с электрическим соединением обмоток фазных роторов в случае агрегатного исполнения (рис. 1) или одностаторную машину в пазы которой уложены обмотки двух машин в случае совмещенного исполнения.

Таблица к рис. 1

Типоисполнение Размеры, мм Масса, кг
b13 b14 b31 d1 t l1 l13 l14 l15 l16 l18 l31 l34 l80 l90 h33 h34 h36

РБД-800-500

 2120 1800 1225 160 16 300 250 950 800 950 3200 570 1500 4350 1000 1850 615 915 13 500

РБД-800-600

 140 14 250 12 500

РБД-800-750

 11 500

РБД-1000-500

 160 16 300 1000 910 1000 3410 600 1565 4620 980 14 750

РБД-1000-600

 14 250

РБД-1000-750

 140 14 250 13 510

РБД-1250-500

 2370 2070 1375 180 18 300 275 975 950 975 3450 670 1750 4700 1200 2095 575 1165 18 000

РБД-1250-600

 170 17 17 500

РБД-1250-750

 16 000

РБД-1600-500

 190 19 350 1200 1050 1200 4000 700 1900 5250 1350 22 500

РБД-1600-600

 21 250

РБД-1600-750

 170 17 300 20 000

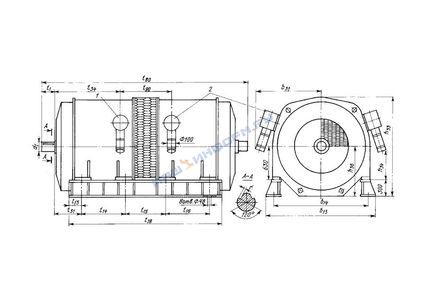

Общий вид, габаритные и установочные размеры электродвигателя агрегатного исполнения:
1 - подключение сети 6 кВ;
2 - подключение преобразователя частоты
При этом обмотка статора первого электродвигателя (первичная цепь) подключается к электрической сети, а обмотка статора второго электродвигателя (вторичная цепь) - к тиристорному преобразователю частоты в регулируемом режиме работы или замыкается накоротко в нерегулируемом режиме работы; тиристорный преобразователь частоты с непосредственной связью или асинхронно-вентильным каскадом;
высоковольтный трансформатор; индукционный пусковой реостат; дроссель (в случае использования АВК).
Электродвигатель изготовляется правого или левого направления вращения и соединяется с приводным механизмом посредством эластичной или зубчатой муфты с комплектом тангенциальных шпонок. С противоположной стороны от рабочего конца вала установлен тахогенератор, подключенный к системе управления электроприводом. Обмотка второго статора выполнена с изолированными выводами начала и конца фазы. Изоляция обмоток - термореактивная типа "Монолит-2" класса нагревостойкости "F" с температурным использованием по классу "В". Подшипники качения работают на консистентной смазке типа Литол-24 или ЛДС-3. Конструкция подшипниковых узлов позволяет производить пополнение смазки на ходу.
Охлаждение электродвигателя - воздушное в режиме самовентиляции (способ охлаждения 1СА151 по ГОСТ 20459-87), со встроенным в корпус трубчатым воздухоохладителем. Имеется два цикла вентиляции - внутренний замкнутый и наружный разомкнутый.
Для предотвращения выпадания росы в обмотке и сердечнике статора во время остановки, внутри электродвигателя встроены четыре блока электронагревателей по 2 кВт каждый (Uпи =220 В).
Теплоконтроль подшипниковых узлов и обмотки статора осуществляется посредством термопреобразователей типа ТСМ-50М (по три на каждую фазу и каждый подшипник).
Тиристорный преобразователь частоты обеспечивает преобразование частоты и напряжения, подводимого к обмотке второго статора электродвигателя. В зависимости от исполнения преобразователь состоит из трех (НПЧ) (рис. 2) или одного (АВК) шкафов.

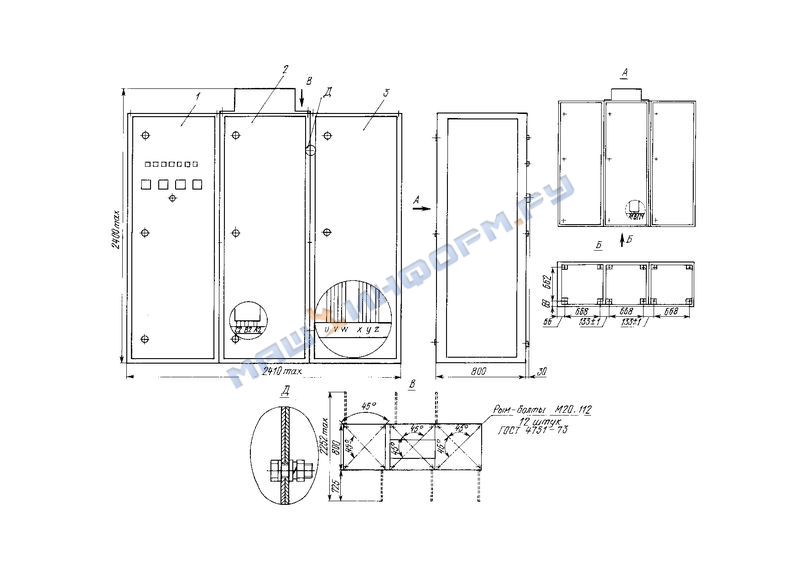

Общий вид, габаритные и установочные размеры преобразователя частоты:
1 - шкаф управления;
2 - силовой шкаф;
3 - шкаф питания
Технические характеристики преобразователя:
максимальный выходной ток, А - 630; 800; 1000; 1250
число фаз нагрузки - 3
количество выводов к нагрузке - 3; 6
номинальное напряжение питания силовой части через согласующий с высоковольтной сетью трансформатор, В - 345; 460
напряжение питания собственных нужд: трехфазное с нулевым проводом, В - 380
трехфазное через измерительный трансформатор, В - 100
оперативное питание постоянного тока, В - 220
Преобразовательный трансформатор типа ТСЗП или аналогичный служит для питания преобразователя. Мощность трансформатора пропорциональна диапазону регулирования и определяется по формуле Рр =Рди ·к/100, где: к - диапазон регулирования скорости в процентах от синхронной, с округлением до ближайшей по ряду мощности. В случае применения привода с двухзонным регулированием, необходимо применять два однообмоточных трансформатора или один двухобмоточный.
Индукционный пусковой реостат предназначен для ограничения пусковых токов двигателя и встраивается в один из шкафов преобразователя.
Сглаживающий дроссель применяется в схеме с однозонным регулированием. Конструктивно выполнен в корпусе со степенью защиты IР20 по ГОСТ 14254-96 размером (600x1000x800) мм.
Структурные схемы электроприводов приведены на рис. 3 и 4.

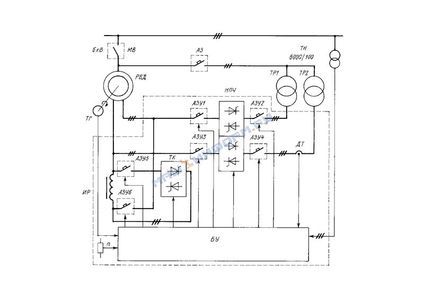

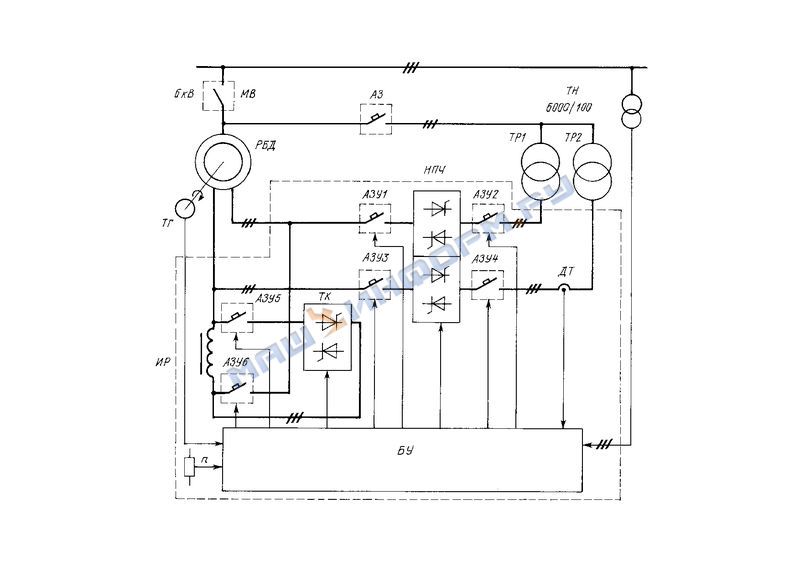

Структурная схема электропривода с преобразователем частоты
типа НПЧ:
МВ - масляный выключатель;
ТН 6000/100 - измерительный трансформатор;
ТР1, ТР2 - преобразовательные трансформаторы;
п - задатчик скорости;
ТГ - тахогенератор;
ИР - индукционнный реостат;
БУ - блок управления;
ДТ - датчик тока;
АЗУ1АЗУ6 - автоматы защиты и управления;
АЗ - автомат защиты


Структурная схема электропривода с преобразователем частоты
типа АВК:
И - инвертор;
В - выпрямитель;
ТР - трансформатор инвертора;
Др - дроссель;
остальное - по рис. 3.
Бесконтактная машина двойного питания по принципу действия представляет собой машину двойного питания, в которой мощность скольжения при регулировании частоты преобразуется преобразователем и возвращается в сеть при частоте вращения ниже номинальной, и дополнительно передается на вал через преобразователь из сети при частоте вращения выше номинальной. Для ограничения пусковых токов применен индукционный пусковой реостат. Для исключения узла контактного токосъема, электродвигатель выполняется агрегатным или совмещенным.
Включение электроприводов в режим регулирования происходит по сигналу оператора непосредственно со шкафа управления или дистанционно. Контроль исправности аппаратуры осуществляют встроенные блоки диагностики. По команде оператора все последующие действия (подключение питания к преобразователю, размыкание цепи второго статора, безразрывное отключение пускового реостата и т. д.) осуществляются автоматически по определенному алгоритму. Нарушения работы системы управления приводят к восстановлению нерегулируемого режима.
Преобразовательный агрегат обеспечивает надежность электроприводов в аварийных режимах, связанных с внезапным исчезновением питания собственных нужд, отказом коммутационных аппаратов и т. п.

В комплект поставки входят: двигатель; преобразователь частоты;
силовой понижающий трансформатор; дроссель (для электроприводов с преобразователем частоты типа АВК).
Примечания: 1. По согласованию с заказчиком комплектность поставки может быть изменена. 2. Возможна поставка электроприводов с меньшим диапазоном регулирования и с улучшенными энергетическими характеристиками.
