Электропривод ИРБИ-53
Общие сведения
Электропривод ИРБИ-53 предназначен для общепромышленного применения и обеспечивает регулирование частоты вращения асинхронных электродвигателей серий 4А, АИР и других мощностью до 45 кВт без какой-либо их конструктивной доработки.
По согласованию с предприятием-изготовителем возможно применение в электроприводе группы электродвигателей. ИРБИ-53:
ИРБИ - обозначение принадлежности к фирме;
53 - номер модификации.
Условия эксплуатации
Электропривод обеспечивает надежную работу в условиях, регламентированных для климатического исполнения и категории размещения УХЛ4 по ГОСТ 15150-69, при следующих нормальных значениях климатических факторов.
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 1 до 35°С.
Относительная влажность воздуха 80% при температуре 25°С.
Окружающая среда, не содержащая взрывоопасных и агрессивных газов в концентрациях, разрушающих металлы и изоляцию, и не должна быть насыщена токопроводящей пылью.
Степень защиты электропривода IР54 по ГОСТ 14254-80.
В части воздействия механических факторов электропривод соответствует группе условий эксплуатации М1 по ГОСТ 17536.1-90.
Техника безопасности по ГОСТ 12.2.007.7-83. Электропривод ИРБИ-53 соответствует ТУ 2.024.16572454.005.
Технические характеристики
Номинальное напряжение питающей сети частотой 50 Гц, В - 3x380 Номинальная мощность электродвигателя (или группы электродвигателей), кВт, при соединении обмоток двигателя: в звезду - 45* в треугольник - 30* Действующее значение выходного тока преобразователя, А - 100 Действующее значение выходного напряжения преобразователя, В - 200 Максимальная частота вращения ротора электродвигателя, мин-1 - nмакс = 0,8 n, где n - синхронная частота вращения ротора электродвигателя Минимальная частота вращения ротора электродвигателя, мин-1 - nмин = 0,1 n Диапазон регулирования выходной частоты преобразователя, Гц - 2-40 Сигнал управления, соответствующий максимальной частоте вращения ротора электродвигателя, В - 10+0,1 Режимы работы электропривода по ГОСТ 183-74 - S1, S2 Охлаждение преобразователя и реактора - естественное воздушное Масса, кг: преобразователя - 50 реактора - 20
* Допускается применение электродвигателей большей мощности при согласовании режима нагрузки с предприятием-изготовителем.
Области допустимых нагрузок электропривода при соединении фазных обмоток электродвигателя в звезду и в треугольник представлены на рис. 1.
Области допустимых нагрузок электропривода ИРБИ-53:
| Область нагрузок | Режим работы электропривода | Схема соединения обмоток электродвигателя |
| 1 | Длительный (S1) | В треугольник |
| 2 | Кратковременный (S2) | |
| 3 | Длительный (S1) | В звезду |
| 4 | Кратковременный (S2) |
Защиты электропривода: максимально-токовая; от перегрева охладителя тиристоров; от неправильного чередования фаз питающей сети; от обрыва фазы питающей сети; от понижения напряжения питающей сети.
Электропривод имеет индикацию включенного состояния "СЕТЬ" и срабатывания защит.
Система автоматического управления (САУ) электропривода выполнена по принципу прямого векторного управления без датчиков положения и частоты вращения ротора электродвигателя.
Угловое положение вектора потокосцепления ротора и частота вращения электродвигателя вычисляются с помощью информации, поступающей с датчиков фазных напряжений и токов статора электродвигателя.
При синтезе САУ реализован принцип подчиненного регулирования с последовательной коррекцией. Внешним контуром является контур регулирования частоты вращения, которому подчинены контуры регулирования составляющих вектора тока обмоток фаз статора электродвигателя.
Тиристорный преобразователь (ТП) частоты выполнен по схеме выпрямитель-инвертор. Коммутация тиристоров - естественная. Величина выходного тока преобразователя определяется угловым положением управляющих импульсов выпрямителя. Трехфазное переменное напряжение на выходе преобразователя формируется циклическим переключением тиристоров инвертора.
Реактор, установленный на входе ТП, служит для ограничения величины и темпа нарастания тока в преобразователе в режиме короткого замыкания таким образом, чтобы ток в тиристорах не превысил значения ударного тока для данного типа тиристоров.
Управление электроприводом осуществляется дистанционно через внешний разъем пульта, установленного на лицевой панели преобразователя.
Упрощенная схема силовой части преобразователя изображена на рис. 2.
Схема силовой части преобразователя
VT1-VT12 - тиристоры; М - асинхронный электродвигатель

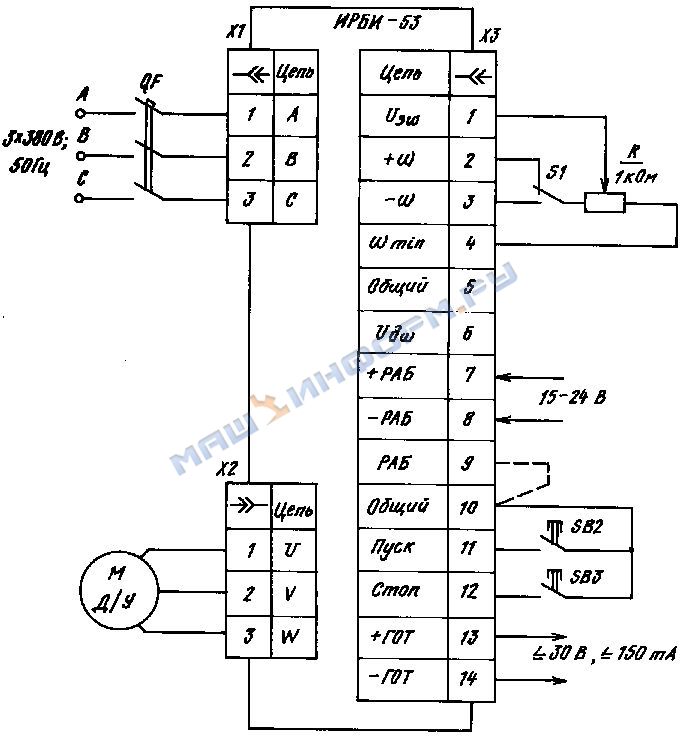

Схема подключения электропривода изображена на рис. 3.
Схема подключения электропривода ИРБИ-53
Преобразователь выполнен в виде блока, с расположенными в нем силовыми тиристорными модулями и платами системы управления. На передней панели расположен пульт управления. Реактор представляет собой три катушки, объединенные в отдельный блок.
Габаритные размеры преобразователя и реактора представлены на рис. 4.
Габаритные размеры преобразователя и реактора c В комплект поставки входят: тиристорный преобразователь;
реактор; задатчик частоты и направления вращения (резистор регулировочный и переключатель направления вращения - по согласованию с заказчиком); асинхронный электродвигатель (по согласованию с заказчиком); комплект ЗИП (по согласованию с заказчиком); паспорт; техническое описание и инструкция по эксплуатации - один экземпляр к каждой партии электроприводов, направляемых в один адрес.
Примечание. Электропривод поставляется настроенным на конкретный электродвигатель, указанный в заказе.
