Электропривод ИРБИ-52
Общие сведения
Электропривод ИРБИ-52 предназначен для общепромышленного применения и обеспечивает регулирование частоты вращения асинхронных двигателей серии 4А (АИР) или других без какой-либо конструктивной доработки электродвигателей.
По согласованию с предприятием-изготовителем возможно применение в электроприводе группы электродвигателей. ИРБИ-52Х:
ИРБИ - обозначение принадлежности к фирме;
52 - номер модификации;
Х - различие по величине выходного тока (1 - 10 А; 2 - 22 А).
Условия эксплуатации
Электропривод обеспечивает надежную работу в условиях, регламентированных для вида климатического исполнения УХЛ4 по ГОСТ 15150-69, при следующих нормальных значениях климатических факторов.
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 1 до 35°С.
Относительная влажность воздуха 80 % при температуре 25°С.
Окружающая среда не должна содержать взрывоопасных и агрессивных газов в концентрациях, разрушающих металлы и изоляцию, и не должна быть насыщена токопроводящей пылью.
В части воздействия механических факторов электропривод соответствует группе условий эксплуатации М1 по ГОСТ 17516.1-90.
Электропривод ИРБИ-52 соответствует техническим условиям ТУ2.024.16572454.007. По технике безопасности он соответствует требованиям ГОСТ 12.2.007.7-83.
Технические характеристики
Напряжение питающей сети (при частоте 50 Гц), В - 3x380 Установочная мощность электродвигателя (или группы электродвигателей), кВт, при соединении обмоток двигателя: в звезду ИРБИ-52-1 - 4,0 ИРБИ-52-2 - 7,5 в треугольник ИРБИ-52-1 - 2,2 ИРБИ-52-2 - 5,5* Действующее значение выходного тока преобразователя, А: ИРБИ-52-1 - 10 ИРБИ-52-2 - 22 Действующее значение выходного напряжения, В - 200 Максимальная частота вращения ротора электродвигателя, мин-1 - nмакс = 0,8 n, где n - синхронная частота вращения ротора электродвигателя Минимальная частота вращения ротора электродвигателя, мин-1 - nмин = 0,1 n Диапазон выходных частот преобразователя, Гц - 2-40 Сигнал управления, соответствующий максимальной частоте вращения ротора электродвигателя, В - 10+0,1 Режим работы электропривода - S1 Охлаждение преобразователя - естественное Степень защиты по ГОСТ 14254-80 - IР54 Габаритные размеры преобразователя, мм - 250x180x540 Масса преобразователя, кг: ИРБИ-52-1 - 20 ИРБИ-52-2 - 25
* Допускается применение двигателей большей мощности при согласовании режима нагрузки с предприятием-изготовителем.
Области допустимых нагрузок электропривода при подключении фазных обмоток электродвигателя в звезду и в треугольник представлены на рис. 1.
Таблица
| Режим | Схема соединения обмоток |
| Длительный | В треугольник |
| Кратковременный | |
| Длительный | В звезду |
| Кратковременный |
Защиты электропривода: максимально-токовая; от перегрева охладителя тиристоров; от неправильного чередования фаз питающей сети; от обрыва фазы питающей сети; от понижения напряжения питающей сети.
Электропривод имеет индикацию состояния "Включено" и срабатывания защит.
Система автоматического управления (САУ) электропривода выполнена по принципу прямого векторного управления без датчиков положения и частоты вращения ротора электродвигателя.
Угловое положение вектора потокосцепления ротора и частота вращения электродвигателя вычисляются с помощью информации, поступающей с датчиков фазных напряжений и токов статора электродвигателя.
При синтезе САУ реализован принцип подчиненного регулирования с последовательной коррекцией. Внешним контуром является контур регулирования частоты вращения, которому подчинены контуры регулирования составляющих вектора тока обмоток фаз статора электродвигателя.
Тиристорный преобразователь (ТП) частоты выполнен по схеме выпрямитель-инвертор. Коммутация тиристоров естественная. Величина выходного тока преобразователя определяется угловым положением управляющих импульсов выпрямителя. Трехфазное переменное напряжение на выходе преобразователя формируется циклическим переключением тиристоров инвертора.
Реактор, встроенный в преобразователь, служит для ограничения величины и темпа нарастания тока в преобразователе в режиме короткого замыкания таким образом, чтобы ток в тиристорах не превысил значения ударного тока для данного типа тиристоров.
Управление электроприводом осуществляется от пульта управления, расположенного на лицевой панели преобразователя, либо дистанционно через внешний разъем Х3.
Схема подключения электропривода изображена на рис. 2.

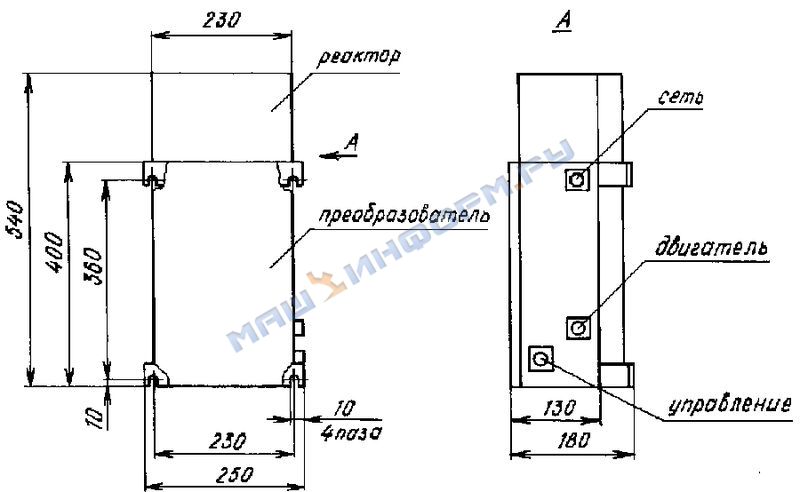

Преобразователь выполнен в виде блока (рис. 3), с расположенными в нем трехфазным сетевым реактором, силовыми тиристорными модулями и платами системы управления.
Габаритные, установочные и присоединительные размеры преобразователя В комплект поставки входят: преобразователь тиристорный;
комплект запасных частей (по согласованию с заказчиком); паспорт;
техническое описание и инструкция по эксплуатации - 1 экз. к каждой партии преобразователей, направляемых в один адрес.
Примечания: 1. Асинхронный электродвигатель в комплект поставки не входит. 2. Электропривод поставляется настроенным на конкретный электродвигатель, указанный в заказе.
