Частотные электроприводы переменного тока серии ЭКТ4
Общие сведения
Частотные электроприводы серии ЭКТ4 предназначены для автоматического изменения с заданным уровнем точности в диапазоне от 0,1 до 2 исходной частоты вращения асинхронных двигателей общепромышленного и специального исполнения напряжением 0,22; 0,4 и 0,6 кВ:
с короткозамкнутым и фазным ротором;
с различной кратностью пускового и максимального моментов;
с обеспечением рекуперативного или динамического торможения по мере надобности.
Серия электроприводов переменного тока типа ЭКТ4 изготовляется на современной элементной базе, с расширением схемных и конструктивных возможностей и, соответственно, областей применения, в том числе: для металлургии, химической промышленности, коммунального хозяйства, предприятий агропромышленного комплекса и других.
Приводы могут быть использованы для рольгангов и других металлургических механизмов, насосов, центрифуг, подъемников и других механизмов; для механизмов с постоянным или вентиляторным моментом нагрузки на валу двигателя, с динамическим торможением без рекуперации энергии в сеть или с рекуперацией энергии в сеть.
Структура условного обозначения
ЭКТ4 ХХ-Х-Х УХЛ4:
ЭКТ - обозначение серии электропривода;
4 - номер разработки;
Х - исполнение по виду торможения:
Д - динамическое; Р - рекуперативное;
Х - исполнение по установке аппаратуры*:
1 - модульное; 2 - комплектное;
Х - номинальный ток на выходе, А;
Х - номинальная выходная частота тока, Гц;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
* При модульном исполнении в одном шкафу размещены: блок управляемого реверсивного или нереверсивного выпрямителя, автономный инвертор на IGВТ-модулях, микропроцессорная система управления, фильтр на выходе выпрямителя, транзисторный ключ динамического торможения. Вводный защитный выключатель, фильтр от радиопомех, токоограничивающий реактор, устройство ограничения перенапряжений на двигателе устанавливаются заказчиком по рекомендациям, приведенным в поставляемой заказчику информации.
При комплектном исполнении вся указанная аппаратура расположена в одном шкафу.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Высота над уровнем моря не более 1000 м.
Температура окружающей среды от 1 до 40°С.
Атмосфера по содержанию в воздухе коррозионно-активных агентов - типа II по ГОСТ 15150-69.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию; содержание нетокопроводящей пыли в воздухе - 0,5 мг/м3.
Группа механического исполнения М2 по ГОСТ 17516.1-90.
Температура хранения от минус 40 до 40°С.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, ГОСТ 12.1.004-85 и действующим "Правилам техники безопасности при эксплуатации электроустановок потребителей".
Электроприводы отвечают требованиям ЕЦАИ.655324.001 ТУ ГК.
Питающая сеть Род тока - Переменный, трехфазный
Номинальное напряжение - 380
Допустимые отклонения напряжения от номинального, % - -15...+10
Частота тока, Гц - 48-63
Выходные характеристики электропривода Род тока - Переменный, трехфазный
Номинальное напряжение, В - 380
Частота тока, Гц:
номинальный диапазон - 0...200
рабочий диапазон - 0...90
Типоисполнения электроприводов и выходной ток приведены в таблице.
Таблица
| Типоисполнение электропривода | Выходной ток, А | Габаритные размеры, мм | Масса, кг |
| ЭКТ4-3,2-50 УХЛ4 | 3,2 | 170 ? 180 ? 190 | 5 |
| ЭКТ4-6,3-50 УХЛ4 | 6,3 | ||
| ЭКТ4Д2-10-50 УХЛ4 | 10 | 280 ? 250 ? 600 | 30 |
| ЭКТ4Д2-25-50 УХЛ4 | 25 | 320 ? 270 ? 710 | 40 |
| ЭКТ4Д2-32-50 УХЛ4 | 32 | ||
| ЭКТ4Д2-40-50 УХЛ4 | 40 | 320 ? 370 ? 510 | 42 |
| ЭКТ4Д2-63-50 УХЛ4 | 63 | 600 ? 400 ? 1000 | 90 |
| ЭКТ4Д2-80-50 УХЛ4 | 80 | 160 | |
| ЭКТ4Д2-125-50 УХЛ4 | 125 | 600 ? 600 ? 1600 | 225 |
| ЭКТ4Д2-160-50 УХЛ4 | 160 | 410 | |
| ЭКТ4Д2-200-50 УХЛ4 | 200 | 1000 ? 600 ? 1800 | 570 |
| ЭКТ4Р2-250-50 УХЛ4 | 250 | ||
| ЭКТ4Р2-400-50 УХЛ4 | 400 | 1000 ? 600 ? 2000 | 670 |
| ЭКТ4Д2-630-50 УХЛ4 | 630 | 1800 ? 600 ? 2150 | 1150 |
| ЭКТ4Д2-800-50 УХЛ4 | 800 | 2000 ? 600 ? 2100 | 1300 |
Длительный ток нагрузки равен номинальному, приведенному в таблице.
Перегрузочная способность в течение 120 с составляет 1,5Iном.
Гарантийный срок - 2 года со дня ввода электропривода в эксплуатацию.
Электроприводы построены по принципу автономного инвертора с IGВТ-модулями и микропроцессорной системой управления.
В зависимости от назначения технологического агрегата электроприводы обеспечивают заданный закон автоматического регулирования координат движения механизма.
Управление электроприводом может осуществляться:
от встроенного пульта, расположенного на лицевой панели электропривода;
дистанционно от кнопок дистанционного пульта управления;
дистанционно от внешних управляющих устройств (промышленных контроллеров, ПЭВМ), систем автоматизированного управления, промышленных сетей управления по последовательному каналу связи;
от внешних органов по дискретным и аналоговым входам и выходам;
через интерфейсные устройства, устанавливаемые по требованию заказчика. Могут быть введены другие технологические или аварийные сигналы для отключения или других действий, в том числе и сигналы приводимого в движение механизма.
Для обслуживания внешних информационных цепей предусмотрен изолированный источник постоянного напряжения 24 В, 0,5 А.
Для индикации параметров настройки (задание частоты плавно и дискретно, интенсивности разгона или торможения, токоограничения, предельной выходной частоты, параметров регуляторов), режимов работы привода (управление пультом или резистором, реверс, U, Ix, частота на выходе), а также причин срабатывания защит (перегрузка, КЗ, обрыв фазы, пониженное напряжение сети) предусмотрен алфавитно-цифровой дисплей.
В электроприводе предусмотрены защиты:
от токов перегрузки и КЗ;
от обрыва фазы;
от перенапряжения на элементах силовой схемы;
от нарушения работы системы охлаждения-перегрева элементов силовой схемы;
технологические защиты в требуемом заказчиком качестве.
Электроприводы исполнения ЭКТ4-Р2 обеспечивают работу электропривода с рекуперацией энергии в сеть.
Силовые схемы выполняются согласно рис. 1 (для комплектного исполнения с динамическим торможением) и рис. 2 (для комплектного исполнения с рекуперацией).

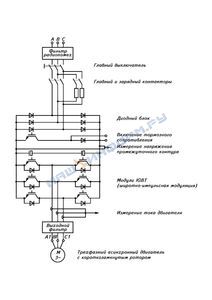

Силовая схема тиристорного электропривода серии ЭКТ4, комплектное исполнение с динамическим торможением

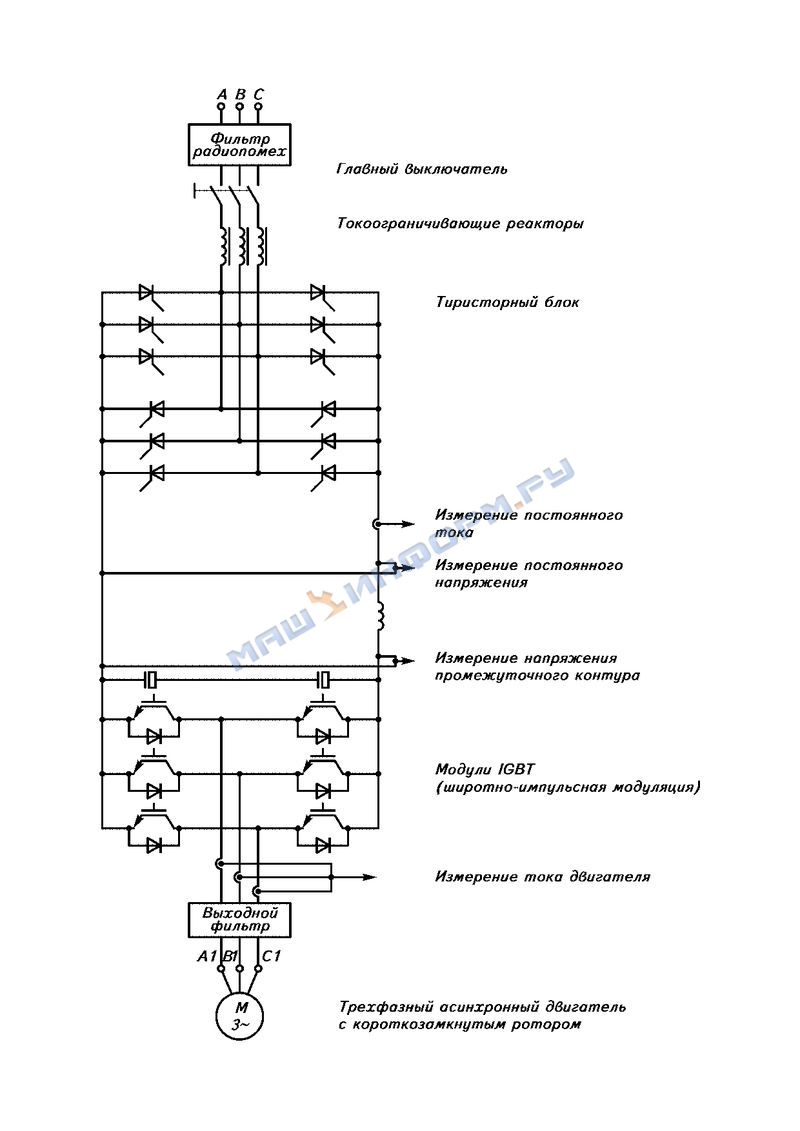

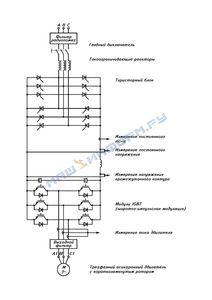

Силовая схема тиристорного электропривода серии ЭКТ4, комплектное исполнение с рекуперацией энергии в сеть
Электроприводы поставляются в одном шкафу, в котором размещены: выпрямитель или реверсивный преобразователь, инвертор, фильтр выпрямленного напряжения, система управления преобразователем и приводом, пульт управления и устройства защит.
Шкаф на номинальные токи от 10 до 160 А одностороннего обслуживания и от 200 до 400 А двухстороннего обслуживания;
подключение силовых входных и выходных цепей снизу; цепи управления могут подключаться через разъем (клеммную колодку). На клеммную колодку выведены также необходимые сигналы для систем заказчика.
Схематично компоновка дана на рис. 3.
Схематичная компоновка электроприводов типов:

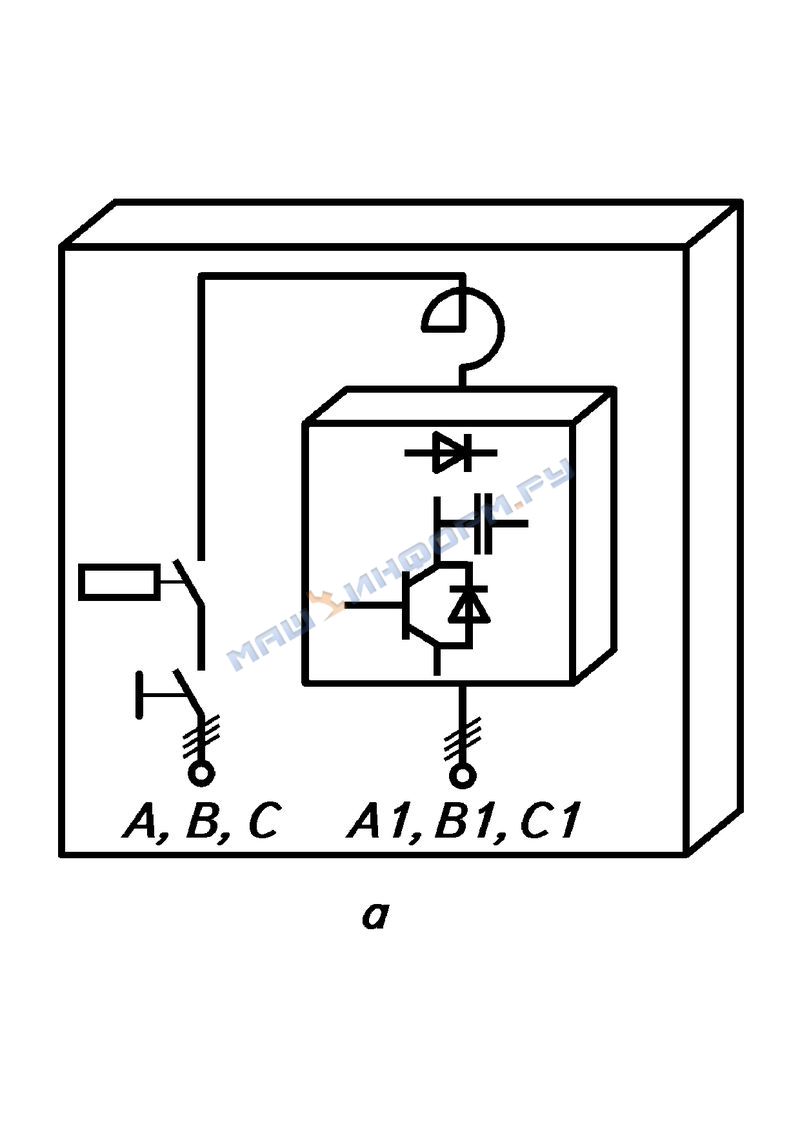

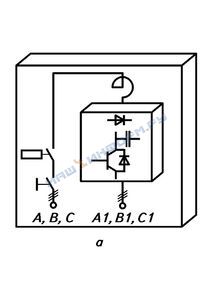

ЭКТ4 Д-10(25; 32; 40; 63; 80; 100; 125; 160; 200)-50 (а),

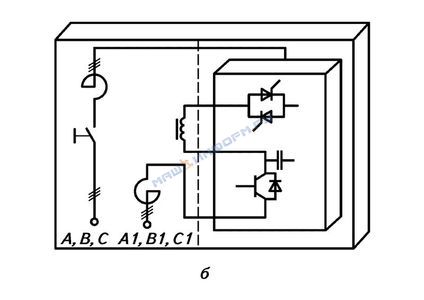

ЭКТ4 Р-200(250; 320; 400)-50 (б)

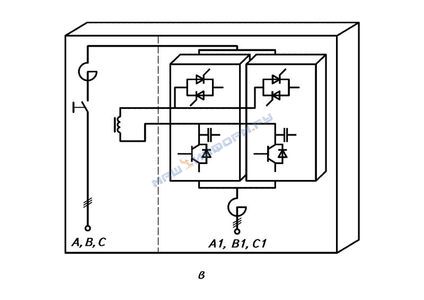

ЭКТ4 Р-500(630; 800)-50 (в) = Комплектность поставки определяется договором на поставку.
