Устройство встроенной температурной защиты УВТЗ-1М
Общие сведения
Устройство УВТЗ-1М работает совместно с датчиком температуры (терморезисторами) типов СТ14-1А, СТ14-1Б, СТ14-2-115, СТ14-2-130, СТ14-2-145 и СТ14-2-160 и предназначено для температурной защиты электродвигателей и других защищаемых объектов в следующих аварийных режимах: аварийном повышении температуры в зоне контроля электродвигателя вследствие продолжительных перегрузок, заклинивания ротора, неправильных режимов пуска-торможения, нарушения режимов питания или в системах охлаждения, а также повышения температуры охлаждающей среды; обрыве в цепи датчиков; коротком замыкании в цепи датчиков; обрыве в цепи питания УВТЗ-1М. УВТЗ-1М:
УВТЗ - устройство встроенной температурной защиты;
1М - типоисполнение.
Условия эксплуатации
Рабочая температура окружающего воздуха от минус 40 до 55°С.
Относительная влажность воздуха не более 93% при температуре 25°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Отсутствие непосредственного воздействия солнечной радиации.
Вибрационные нагрузки до 50 Гц при ускорении не более 2g.
Многократные удары с ускорением до 5g.
Рабочее положение в пространстве - вертикальное с креплением к вертикальной плоскости; отклонение от вертикальной оси не более + 15° в любую сторону.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75.
Устройство УВТЗ отвечает требованиям ТУ 18 МО.080.003 ТУ. ТУ 18 МО.080.003 ТУ
Технические характеристики
Частота питающей сети, Гц - 50 Напряжение питающей сети, В - 220-+ Сопротивление срабатывания при изменении температуры окружающей среды от минус 40 до 55°С и напряжения питающей сети от 80 до 110% номинального значения, Ом: верхний порог - 1850-2475 нижний порог - До 120 Коммутируемое напряжение, В: переменного тока частотой 50 Гц - 6-380 постоянного тока - 6-220 Коммутируемый ток, А - 0,01-4 Максимально допустимая коммутируемая мощность при активно-индуктивной нагрузке (соs j ?0,4), В·А - До 250 Потребляемая мощность, Вт, не более - 3,0 Масса, кг, не более - 0,3
Режим работы продолжительный или повторнократковременный с частотой включения до 6 раз в минуту.
Степень защиты от воздействия окружающей среды IР00 по ГОСТ 14254-80.
Гарантийный срок хранения - 2,5 года с момента изготовления.
Гарантийный срок эксплуатации в пределах гарантийного срока хранения - 2 года со дня ввода устройства в эксплуатацию при наработке, не превышающей 10 000 циклов.
Конструкция и принцип действия
Устройство УВТЗ выполнено в пластмассовом корпусе. Корпус состоит из основания с контактными зажимами и крышки. Схема УВТЗ-1М (рис. 1) собрана на печатной плате.

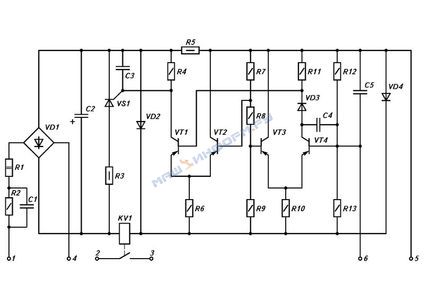

Электрическая принципиальная схема устройства встроенной температурной защиты типа УВТЗ-1М:
VD1 - диодный мост узла питания;
C1 и C2 - конденсатор и фильтр узла питания;
R1, R2 и R5 - резисторы узла питания;
VT1-VT2 - транзисторы усилителя;
VS1 - тринистор усилителя;
VD2-VD4 - диоды усилителя;
C3-C5 - конденсаторы усилителя;
R3, R4, R6-R13 - резисторы усилителя;
KV1 - выходной исполнительный элемент с клеммами 2 и 3
Схема состоит из узла питания, усилителя и выходного исполнительного элемента.
Узел питания состоит из конденсатора С1, диодного моста VD1, фильтра С2 и резисторов R1, R2 и R5 для ограничения тока в цепи стабилитрона и разряда конденсатора С1 при отключении устройства от сети. Напряжение питания подается на клеммы 1 и 4.
Усилитель выполнен на транзисторах VТ1-VТ4 и служит для усиления сигнала датчиков, подключаемых к клеммам 5 и 6. С коллектора транзистора VТ4 сигнал поступает на управляющий электрод тринистора VS1 для управления выходным исполнительным элементом КV1.
Если температура защищаемого объекта ниже предельно допустимой, то сигнал, поступающий с датчика, обеспечивает режим, при котором транзистор VТ4 открыт; транзистор VТ1 закрыт, следовательно закрыт VS1, и контакт КV1 замкнут.
При повышении температуры защищаемого объекта сверх предельно допустимой сопротивление датчика резко возрастает, в результате чего транзистор VТ4 закрывается, а транзистор VТ1 и тринистор VS1 открываются. При этом происходит шунтирование тринистором цепи питания выходного исполнительного элемента КV1 и усилителя, в результате чего контакт КV1 размыкается, что приводит к отключению защищаемого объекта.
При обрыве или коротком замыкании цепи датчиков схема работает аналогично.
После срабатывания УВТЗ-1М его схема блокируется, и для приведения ее в исходное положение необходимо выключить сетевое питание устройства УВТЗ-1М и через 1-2 с снова включить. Указанный режим обеспечивается подключением устройства УВТЗ-1М согласно схемам, приведенным на рис. 2-4.

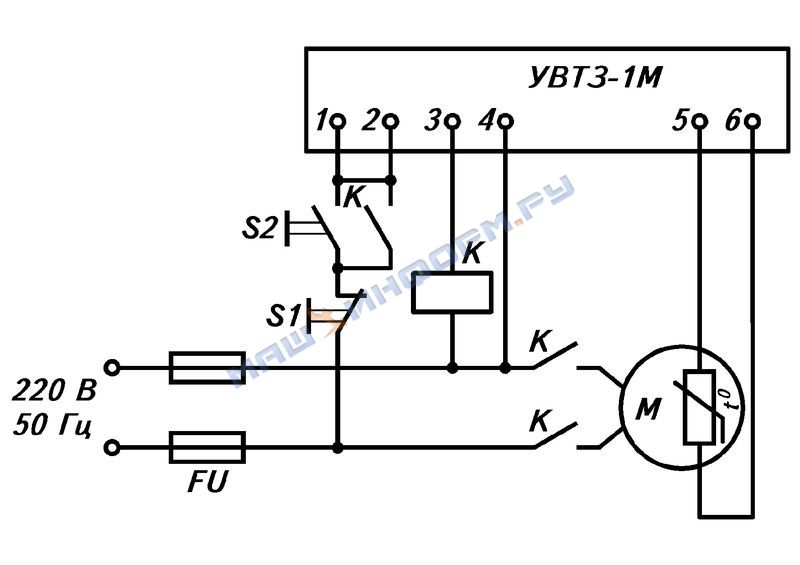

Схема использования устройства встроенной температурной защиты типа УВТЗ-1М для защиты однофазного электродвигателя:
УВТЗ-1М - устройство встроенной температурной защиты;
S1 и S2 - кнопки "Стоп" и " Пуск " соответственно;
K - магнитный пускатель;
FU - предохранитель;
M - электродвигатель
Схема использования устройства встроенной температурной защиты типа УВТЗ-1М для защиты трехфазного электродвигателя с катушкой магнитного пускателя на 380 В.
Обозначения по рис. 2
Схема использования устройства встроенной температурной защиты типа УВТЗ-1М для защиты трехфазного электродвигателя с катушкой магнитного пускателя на 220 В.
Обозначения см. рис. 2
Сечение проводов, присоединяемых к контактным зажимам, 0,5-2,5 мм2.
Габаритные, установочные размеры устройства УВТЗ-1М даны на рис. 5.
Общий вид, габаритные и установочные размеры устройства встроенной температурной защиты УВТЗ-1М
В комплект поставки входят: устройство УВТЗ-1М, руководство по эксплуатации, по согласованию с заказчиком терморезисторы - 3 шт.
