Панель защиты типа ПЗ 233-74
Общие сведения
Панель типа ПЗ233-74 предназначена для перевода токовых цепей быстродействующих защит линий и автотрансформаторов на трансформаторы тока обходного выключателя.
Структура условного обозначения
ПЗ233-74 Х4.2:
ПЗ - панель защиты;
233 - порядковый номер разработки;
74 - год разработки;
Х4.2 - климатическое исполнение (УХЛ, О) и категория
размещения (4.2) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Верхнее рабочее эффективное значение температуры окружающего воздуха 40°С для исполнения УХЛ4.2 и 45°С для исполнения О4.2.
Нижнее рабочее эффективное значение температуры окружающего воздуха минус 5°С для исполнения УХЛ4.2 и 1°С для исполнения О4.2.
Верхнее значение относительной влажности воздуха 80% при температуре 25°С для исполнения УХЛ4.2 и 98% при температуре 35°С (без конденсации влаги) для исполнения О4.2.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Место установки панели должно быть защищено от попадения брызг воды, масел, эмульсий и других жидкостей, а также от прямого воздействия солнечной радиации.
Для климатического исполнения О4.2 обеспечена стойкость к поражению плесневыми грибами.
Группа механического исполнения М39 по ГОСТ 17516.1-90 в диапазоне частот от 10 до 100 Гц с ускорением не более 0,5 g.
Рабочее положение в пространстве - на горизонтальной плоскости с допустимым отклонением до 5° в любую сторону.
Степень защиты панели IР00 по ГОСТ 14254-96.
По способу защиты человека от поражения электрическим током панель соответствует классу I по ГОСТ 12.2.007.0-75.
Конструкция панели по безопасности обслуживания соответствует ГОСТ 22789-94 и является пожаробезопасной.
Панель перед включением и во время работы должна быть надежно заземлена.
Панель для внутригосударственных и экспортных поставок соответствует ТУ 16-536.024-75, ТУ 3433-025-00213703-97.
Нормативно-технический документ
ТУ 16-536.024-75;ТУ 3433-025-00213703-97
Технические характеристики
Номинальный переменный ток, А - 1 или 5 Потребляемая мощность в нормальном режиме и при включенных в работу промежуточных автотрансформаторах тока (для каждой монтажной единицы панели), В·А/фазу, не более - 18 Испытательное напряжение переменного тока частотой 50 Гц, выдерживаемое электрической изоляцией в состоянии - поставки в течение 1 мин без пробоя и перекрытия, приложенное между цепями панели и корпусом, В, не менее - 1500 Масса панели, кг, не более - 145
Гарантийный срок - 2 года со дня ввода панели в эксплуатацию, но не более 2,5 лет со дня отгрузки предприятием-изготовителем потребителю или с момента проследования через государственную границу (при поставке на экспорт).
Конструкция и принцип действия
Панель представляет собой стальной сварной каркас, на лицевой стороне которого на угольниках и плите монтируется основная аппаратура.
Ко всем элементам панели имеется свободный доступ.
Автотрансформаторы и блоки, установленные на лицевой стороне панели, имеют кожухи для защиты персонала от случайного соприкосновения с внутренними токоведущими частями.
На металлоконструкции панели имеется заземляющий болт.

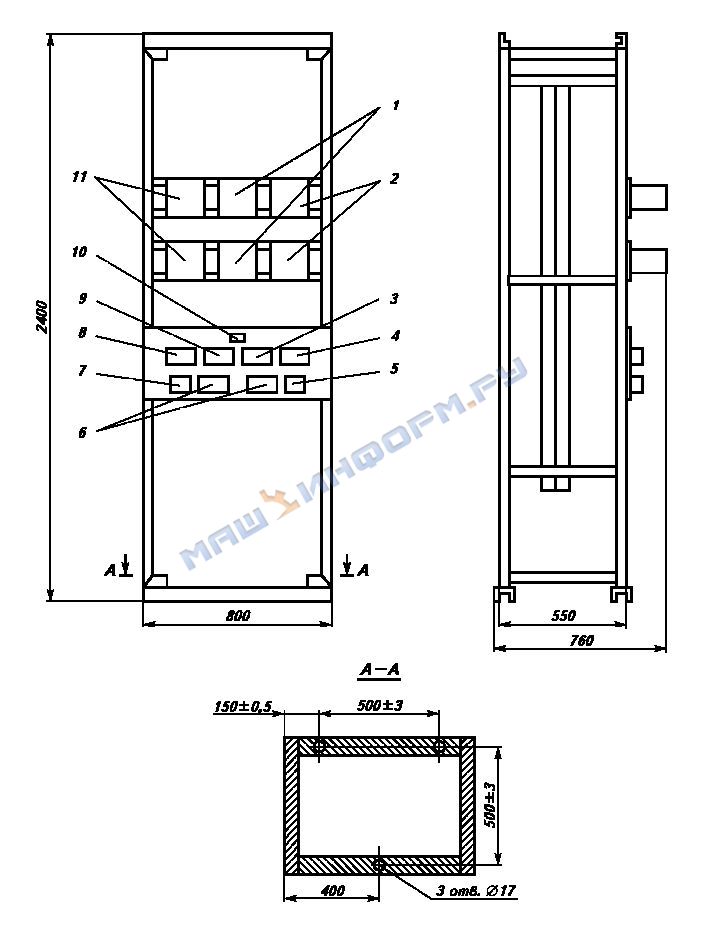

Общий вид, габаритные и установочные размеры панели приведены на рисунке.
Общий вид, габаритные и установочные размеры (без предельных отклонений - максимальные) панели типа ПЗ233-74:
1, 2, 11 - промежуточные автотрансформаторы;
3, 4, 6, 8, 9 - испытательные блоки типа БИ6;
5, 7 - испытательный блок типа БИ4;
10 - табличка
В комплект поставки входят: панель; техническое описание и инструкция по эксплуатации; контрольные штепсели ШК4 - 1 шт. и ШК6 - 2 шт.; крышка холостая КХ6; паспорт.
