Панель защитная типа ДФЗ503
Общие сведения
Панель защитная типа ДФЗ503 представляет собой дифференциально-фазную высокочастотную защиту, предназначенную для применения в качестве основной защиты линий электропередачи напряжением 330-500 кВ. В отдельных случаях защита может применяться также и на линиях 750 кВ.
Защита является быстродействующей, срабатывает при всех видах коротких замыканий (КЗ) на защищаемой линии и не реагирует на качания в системе. ДФЗ503 Х4:
ДФЗ - панель защитная;
503 - порядковый номер разработки;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения
(4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Верхнее предельное рабочее и эффективное значение температуры окружающего воздуха 40°С для исполнения УХЛ4 и 45°С для исполнения О4.
Нижнее предельное рабочее значение температуры окружающего воздуха минус 20°С для исполнения УХЛ4 и минус 10°С для исполнения О4.
Верхнее значение относительной влажности воздуха не более 80% при температуре 25°С для исполнения УХЛ4 и 98% при температуре 35°С (без конденсации влаги) для исполнения О4.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Место установки панели должно быть защищено от попадания брызг воды, масел, эмульсий, а также прямого воздействия солнечной радиации.
Для климатического исполнения О4 обеспечена стойкость к поражению плесневыми грибами.
Рабочее положение в пространстве вертикальное с допустимым отклонением до 5° в любую сторону.
Степень защиты оболочки комплектов аппаратов IР40, контактных зажимов панели и аппаратов, автотрансформаторов тока и накладок - IР00 по ГОСТ 14254-96.
По способу защиты человека от поражения электрическим током панель соответствует классу 1 по ГОСТ 12.2.007.0-75.
Панель перед включением и во время работы должна быть надежно заземлена.
Конструкция панели обеспечивает безопасность обслуживания в соответствии с ГОСТ 22789-94 и пожаробезопасность в соответствии с ГОСТ 12.1.004-91.
Панель для внутригосударственных и экспортных поставок соответствует ТУ 16-536.285-76. ТУ 16-536.285-76
Технические характеристики
Номинальное напряжение, В: переменного тока - 100 постоянного тока - 220 Номинальный переменный ток, А - 1 или 5 Номинальная частота тока, Гц - 50 Уставки по напряжению и току срабатывания реле 1-ПР2 (рис. 1) при включенной тормозной обмотке: по напряжению обратной последовательности, В - 5, 6, 7 по утроенному току нулевой последовательности, А - 0,3; 0,4; 0,5 Максимальная величина сопротивления компенсации Z2к компенсирующего устройства, Ом - 36
Примечание. Здесь и далее значения тока, сопротивления и проводимости приведены для Iном = 1 А; для Iном = 5 А эти значения должны быть пересчитаны.
Кратность напряжения и тока срабатывания реле 1-ПР2 на входе панели по отношению к напряжению и току срабатывания реле 1-ПР1 - 1,8-2,2
Угол максимальной чувствительности jмч направленного реле сопротивления, эл.град - 78-88
Ток точной работы реле сопротивления при сопротивлении на зажимах реле, равном 90% сопротивления уставки, А, не более - 0,15
Предел регулирования уставки по сопротивлению срабатывания реле сопротивления при указанном jмч, Oм/фазу - 30-130
Значение коэффициента k комбинированного фильтра токов I1 + kI2 органа манипуляции высокочастотным передатчиком - 6, 8, 10
Максимальная величина проводимости Ук компенсирующего устройства емкостных токов, 1/Ом - 5.10-3
Напряжение на выходе органа манипуляции высокочастотным передатчиком при коэффициенте k = 10 и токе прямой последовательности, равном 0,3 А, В, не менее - 4,5
Время срабатывания панели при несимметричных коротких замыканиях и кратности тока на входе панели, равной четырем по отношению к току срабатывания реле 1-ПР2, с, не более - 0,04
Время срабатывания панели при симметричных коротких замыканиях при токе, равном 0,8 А, Zр = (0-0,5) Zус, с, не более - 0,04
Примечание. Zр - сопротивление на зажимах реле сопротивления 1-РС; Zус - заданная уставка по сопротивлению срабатывания.
Уставки по углу блокировки защиты, эл.град - 50, 57, 65
Увеличение времени срабатывания панели при подключении органа сравнения фаз токов к приемнику в неблагоприятный момент, с - 0,015
Потребляемая мощность цепей переменного тока при Iном, В·А/фазу, не более: при Iном = 1 А - 30
при Iном = 5 А - 42
Потребляемая мощность цепей напряжения переменного тока, подключенных к обмоткам трансформаторов напряжения, соединенных в "звезду", при симметричном напряжении 100 В, В·А/фазу, не более - 30
Потребляемая мощность цепей напряжения переменного тока, подключенных к обмоткам трансформаторов напряжения, соединенных в "разомкнутый треугольник", при напряжении 100 В, В·А/фазу, не более - 10
Потребляемая мощность цепей напряжения постоянного тока (без приемопередатчика) при Uном в нормальном режиме, Вт, не более - 65
Коммутационная износостойкость с индуктивной нагрузкой постоянного тока на замыкающих контактах выходного реле 2-ПР4, равной 50 Вт, с t = 0,005 с при напряжении 24-250 В или токе до 0,5 А, циклы ВО, не менее - 630
Наработка на отказ в условиях эксплуатации, ч, не менее - 25000
Испытательное напряжение переменного тока частотой 50 Гц, выдерживаемое электрической изоляцией в течение 1 мин без пробоя или перекрытия, приложенное между всеми электрически не связанными токоведущими цепями, а также между ними и корпусом, В - 1500
Масса панели, кг, не более: для Iном = 1 А - 180
для Iном = 5 А - 205
Гарантийный срок - 2,5 года со дня ввода панели в эксплуатацию, но не более 3 лет со дня отгрузки предприятием-изготовителем потребителю или с момента проследования через государственную границу (при поставке на экспорт).
Конструкция и принцип действия
Защита одного участка линии состоит из двух панелей релейной части, расположенных по обоим концам защищаемого участка, и соответствующего высокочастотного оборудования (см. рис. 1).

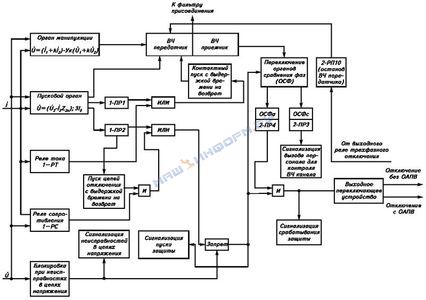

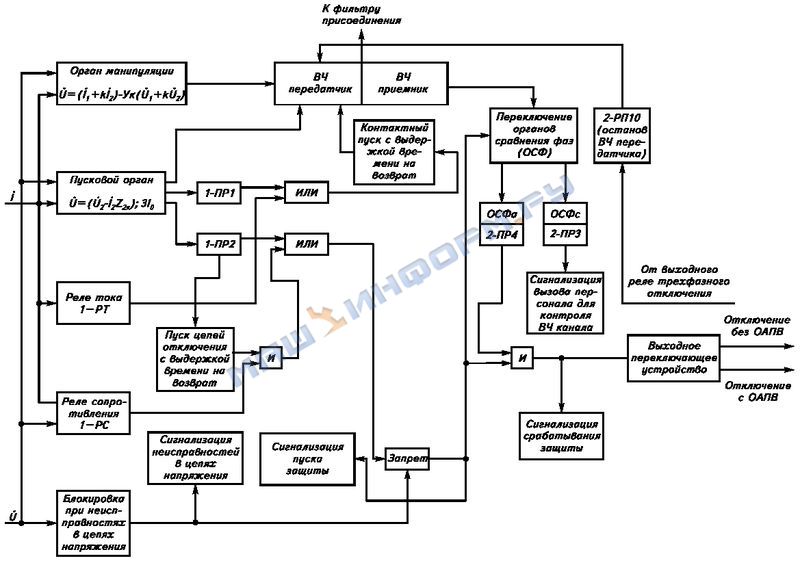

Структурная схема панели типа ДФЗ503:
3Iо - утроенный ток нулевой последовательности;
I1 - ток прямой последовательности;
I2 - ток обратной последовательности;
U1 - напряжение прямой последовательности;
U2 - напряжение обратной последовательности;
Z22 - сопротивление компенсации компенсирующего устройства;
Ук - проводимость компенсирующего устройства емкостных токов;
1-ПР1, 1-ПР2, 2-ПР3, 2-ПР4 - поляризованные реле;
2-РП10 - промежуточное реле
Релейная часть защиты (панель) содержит: пусковой орган, орган манипуляции ВЧ-передатчиком, орган сравнения фаз токов, устройство блокировки при неисправностях в цепях напряжения переменного тока.
В защите сравниваются фазы напряжений, пропорциональных токам по обоим концам защищаемой линии, и получаемых от комбинированных фильтров токов прямой и обратной последовательности типа I1 + kI2. Информация о фазе напряжения, пропорциональной этой комбинации токов, передается по защищаемой линии с одного конца на другой при помощи токов высокой частоты по каналу, в качестве которого используется сама защищаемая линия.
Пусковой орган при всех видах коротких замыканий на линии запускает ВЧ-передатчик, подключает к приемнику рабочую часть органа сравнения фаз токов и подает "плюс" на контакты поляризованного реле 2-ПР4.
Орган манипуляции ВЧ-передатчиком обеспечивает работу последнего с интервалами в половину периода частоты сети. Поэтому передатчик генерирует токи высокой частоты пакетами. Фаза этих пакетов зависит от фазы токов I1 + kI2.
Орган сравнения фаз токов определяет, где находится место повреждения: в зоне действия защиты или вне ее. Критерием этого является длительность пауз между пакетами ВЧ-сигналов передатчиков обоих концов линии на входе приемника, т.е. в конечном счете угол сдвига фаз между векторами токов I1 + kI2, по концам защищаемой линии. При КЗ на защищаемой линии этот угол близок к нулю. Передатчики работают одновременно, и генерируемые ими пакеты примерно совпадают по фазе. При этом на выходе приемника протекает ток только во время пауз между пакетами ВЧ-сигналов, благодаря чему в обмотке реле 2-ПР4 появляется ток, и оно срабатывает. Таким образом защита действует на отключение.
При внешних КЗ угол сдвига между векторами токов I1 + kI2 на концах защищаемой линии приблизительно равен 180°, и передатчики обоих концов линии работают со сдвигом по фазе на полпериода частоты сети. В результате на приемник воздействует непрерывный ВЧ-сигнал, и защита блокируется.

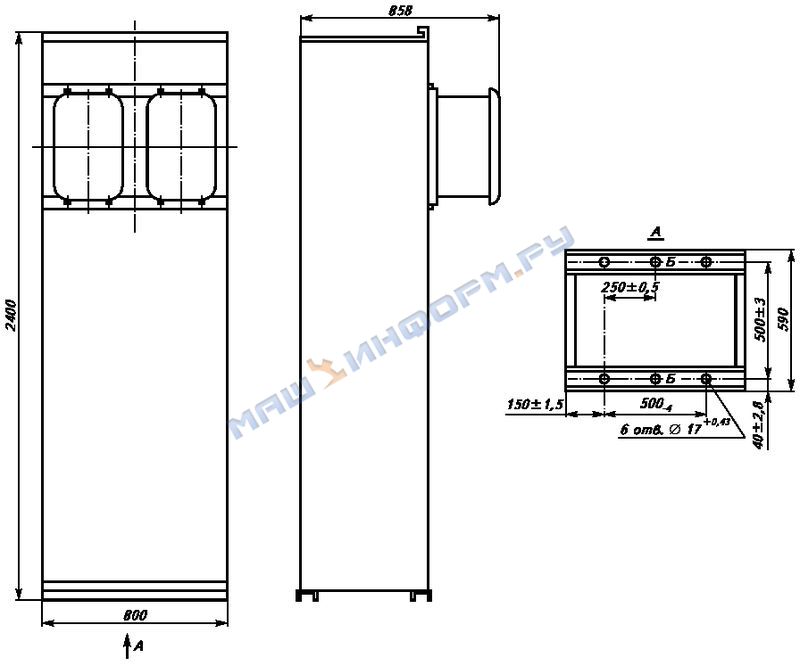

Габаритные, установочные размеры панели приведены на рис. 2.
Габаритные и установочные размеры (без предельных отклонений - максимальные).
Показаны только аппараты, определяющие максимальные габаритные размеры.
Допускается овальность отверстий Б до 20 мм
Панель представляет собой металлоконструкцию, на лицевой стороне которой установлены два комплекта аппаратов с основными элементами релейной части схемы защиты, защищенными оболочками от внешних механических воздействий.
Панель работает совместно с ВЧ-приемопередатчиком типов УПЗ-70 или АВЗК-80, для которого на панели предусмотрено место для установки и выполнен монтаж проводов между приемопередатчиком и релейной частью панели.
В комплект поставки входят: панель защитная (без аппаратуры высокочастотной части); технический паспорт, включающий основные параметры панели, удостоверяющий, что изделие прошло приемо-сдаточные испытания и пригодно к эксплуатации; техническое описание и инструкция по эксплуатации на панель (при наличии указания в заказе);
комплект запасных частей для пусконаладочных работ по перечню предприятия-изготовителя.
