Панель защитная типа ДФЗ201
Общие сведения
Панель защитная типа ДФЗ201 представляет собой дифференциально-фазную высокочастотную защиту, предназначенную для применения в качестве основной защиты линий электропередачи напряжением 110-220 кВ.
Защита является быстродействующей, срабатывает при всех видах коротких замыканий (КЗ) защищаемой линии и не реагирует на качания в системе.
Структура условного обозначения
ДФЗ201 Х4:
ДФЗ - панель защитная;
2 - напряжение линии 110-220 кВ;
01 - порядковый номер разработки;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения
(4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Верхнее предельное рабочее и эффективное значение температуры окружающего воздуха 40°С для исполнения УХЛ4 и 45°С для исполнения О4.
Нижнее предельное рабочее значение температуры окружающего воздуха минус 20°С для исполнения УХЛ4 и минус 10°С для исполнения О4.
Верхнее значение относительной влажности воздуха не более 80% при температуре 25°С для исполнения УХЛ4 и 98% при температуре 35°С (без конденсации влаги) для исполнения О4.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Место установки панели должно быть защищено от попадания брызг воды, масел, эмульсий, а также прямого воздействия солнечной радиации.
Для климатического исполнения О4 обеспечена стойкость к поражению плесневыми грибами.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом аппаратура, входящая в состав панели, должна допускать вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением до 0,25 g.
Рабочее положение в пространстве вертикальное с допустимым отклонением до 5° в любую сторону.
Степень защиты оболочки комплектов аппаратов IР40, контактных зажимов панели и аппаратов, автотрансформаторов тока и накладки - IР00 по ГОСТ 14254-96.
По способу защиты человека от поражения электрическим током панель соответствует классу 1 по ГОСТ 12.2.007.0-75.
Панель перед включением и во время работы должна быть надежно заземлена.
Конструкция панели обеспечивает безопасность обслуживания в соответствии с ГОСТ 22789-94 и пожаробезопасность в соответствии с ГОСТ 12.1.004-91.
Панель для внутригосударственных и экспортных поставок соответствует ТУ 16-536.247-76. ТУ 16-536.247-76
Технические характеристики
Номинальное напряжение, В: переменного тока - 100 постоянного тока - 110 или 220 Номинальный переменный ток, А - 1 или 5 Номинальная частота тока, Гц - 50 или 60 Ток срабатывания указательных реле Iру в цепях отключения, А - 0,5 или 1 Уставки по токам срабатывания реле 1-ПР2 (рис. 1) при включенной тормозной обмотке, А: по току обратной последовательности - 1; 1,5; 2 по утроенному току нулевой последовательности - 1; 1,5; 2 Кратность тока срабатывания реле 1-ПР2 на входе панели по отношению к току срабатывания реле 1-ПР1 - 1,8 - 2,2
Примечание. Здесь и далее значения тока и сопротивления приведены для Iном = 5 А; для Iном = 1 А эти значения должны быть пересчитаны.
Угол максимальной чувствительности jмч направленного реле сопротивления, эл.град - 65-75
Ток точной работы реле сопротивления при сопротивлении на зажимах реле, равном 90% сопротивления уставки, А, не более - 2,8
Предел регулирования уставки по сопротивлению срабатывания реле сопротивления при указанном jмч, Ом/фазу - 3,5-30
Коэффициент k комбинированного фильтра токов I1 + kI2 органа манипуляции высокочастотным передатчиком - 4; 6; 8
Напряжение на выходе органа манипуляции высокочастотным передатчиком при k = 8 и токе прямой последовательности на входе панели 2 А, В, не менее - 8
Уставки по углу блокировки защиты, эл.град - 45; 52; 60
Время срабатывания панели при безынерционном пуске передатчика, с, не более: при несимметричном КЗ и кратности тока на входе панели, равной 4, по отношению к току срабатывания реле 1-ПР2 - 0,06
при симметричных КЗ и Zр=(0-0,5)·Zус, а также условиях, оговоренных выше - 0,06
Увеличение времени срабатывания панели при подключении органа сравнения фаз токов к приемнику в неблагоприятный момент, с - 0,015
Время срабатывания панели при использовании контактного пуска передатчика и условиях, оговоренных выше, с, не более - 0,085
Примечание. Zр - сопротивление на зажимах реле сопротивления 1-РС; Zус - заданная уставка по сопротивлению срабатывания.
Потребляемая мощность цепей переменного тока при Iном, В·А/фазу, не более: без промежуточного автотрансформатора тока - 20
с промежуточным автотрансформатором тока - 28
Потребляемая мощность цепей напряжения переменного тока при U = 100 В, В·А/фазу, не более - 10
Потребляемая мощность цепей напряжения постоянного тока (без приемопередатчика) при Uном в нормальном режиме, Вт, не более - 80
Коммутационная износостойкость с индуктивной нагрузкой постоянного тока на замыкающих контактах выходного реле, равной 50 Вт, с t = 0,005 с при напряжении 24 - 250 В и токе не более 2 А, циклы ВО, не менее - 630
Наработка на отказ в условиях эксплуатации, ч, не менее - 25000
Испытательное напряжение переменного тока частотой 50 Гц, выдерживаемое электрической изоляцией в течение 1 мин без пробоя или перекрытия, приложенное между всеми электрически не связанными токоведущими цепями, а также между ними и корпусом, В - 1500
Масса, кг, не более - 185
Гарантийный срок - 2,5 года со дня ввода панели в эксплуатацию, но не более 3 лет со дня отгрузки предприятием-изготовителем потребителю или с момента проследования через государственную границу (при поставке на экспорт).
Конструкция и принцип действия
Защита одного участка линии состоит из двух панелей релейной части защиты и соответствующего ВЧ-оборудования, расположенных по обоим концам защищаемого участка (см. рис. 1).

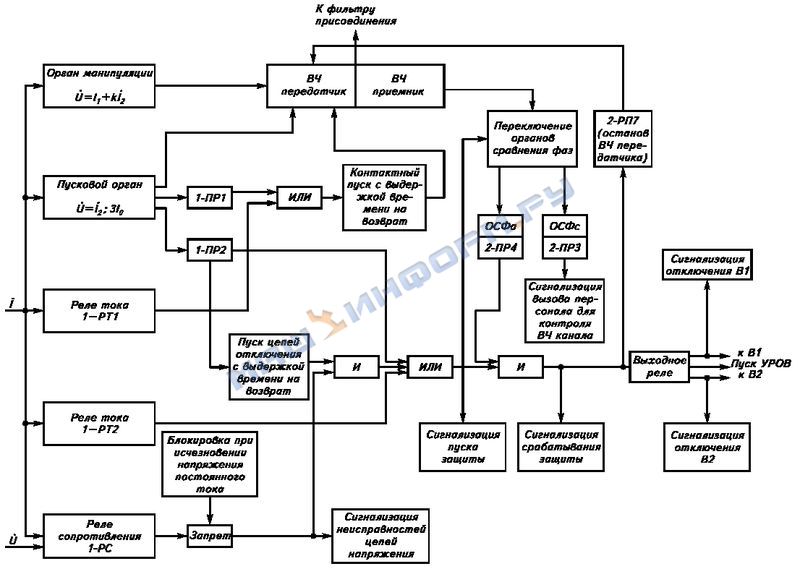

Структурная схема панели типа ДФЗ201:
3Iо - утроенный ток нулевой последовательности;
I1 - ток прямой последовательности;
I2 - ток обратной последовательности;
В1, В2 - выключатели;
1-ПР1, 1-ПР2, 2-ПР3, 2-ПР4- поляризованные реле;
2-РП7 - промежуточное реле
Релейная часть защиты содержит пусковой орган, орган манипуляции ВЧ-передатчиком и орган сравнения фаз токов. В защите сравниваются фазы токов, пропорциональных токам по обоим концам защищаемой линии, получаемых от комбинированных фильтров токов прямой и обратной последовательности типа I1 + kI2. Информация о фазе токов, пропорциональной этой комбинации токов, передается по защищаемой линии с одного конца на другой при помощи токов высокой частоты по каналу, в качестве которого используется сама защищаемая линия.
Пусковой орган при всех видах повреждений на линии запускает ВЧ-передатчик, подключает к приемнику орган сравнения фаз токов с реле 2-ПР4 и подготовляет цепи отключения защиты.
Орган манипуляции ВЧ-передатчиком обеспечивает работу этого передатчика с интервалами в половину периода промышленной частоты. Поэтому передатчик генерирует токи высокой частоты пакетами, фаза этих пакетов соответствует фазе токов I1 + kI2.
Орган сравнения фаз токов определяет, где находится место повреждения (в зоне действия защиты или вне ее) по сдвигу фаз между ВЧ-пакетами импульсов передатчиков обоих концов линий, т.е. по углу сдвига фаз между векторами токов I1 + kI2 на концах защищаемой линии. При КЗ на защищаемой линии этот угол равен нулю или близок к нему. Передатчики работают одновременно, и генерируемые ими пакеты импульсов примерно совпадают по фазе. На выходе приемника протекает ток только во время пауз между пакетами ВЧ-сигналов, благодаря чему в обмотке реле 2-ПР4 появляется ток, и оно срабатывает. Таким образом защита действует на отключение.
При внешних КЗ угол сдвига между векторами токов I1 + kI2 на концах защищаемой линии приблизительно равен 180°, и передатчики обоих концов линии работают со сдвигом по фазе на полпериода частоты сети. В результате на приемник воздействует непрерывный ВЧ-сигнал, и защита блокируется.

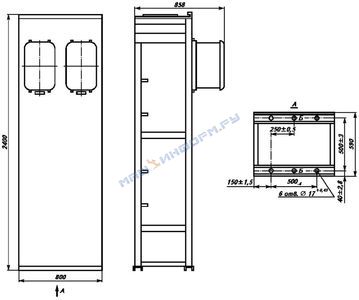

Габаритные и установочные размеры панели приведены на рис. 2.
Габаритные и установочные размеры (без предельных отклонений - максимальные). Показаны только аппараты, определяющие максимальные габаритные размеры. Допускается овальность отверстий Б до 20 мм
Панель представляет собой металлоконструкцию, на лицевой стороне которой установлены два комплекта аппаратов с основными элементами релейной части схемы защиты, защищенными оболочками от внешних механических воздействий.
Панель работает совместно с ВЧ-приемопередатчиком типов УПЗ-70 или АВЗК-80, для установки которого на панели предусмотрено место, и выполнен монтаж проводов между приемопередатчиком и релейной частью панели.
В комплект поставки входят: панель защитная (без аппаратуры высокочастотной части); технический паспорт, включающий основные параметры панели, удостоверяющий, что изделие прошло приемо-сдаточные испытания и пригодно к эксплуатации; техническое описание и инструкция по эксплуатации на панель (при наличии указания в заказе);
комплект запасных частей для пусконаладочных работ по перечню предприятия-изготовителя.
