Шкафы управления типов ШО3 и ШД3
Общие сведения
Шкафы управления типов ШО3 и ШД3 предназначены для управления системами энергообеспечения, вентиляции, водоснабжения, очистки сточных вод, оборудованием компрессорных станций магистральных газопроводов типов ЩСУ, АЩСУ и ОЩСУ и использования в других отраслях экономики.
Наряду с управлением шкафы выполняют функции защиты и сигнализации. ШХ-3:
Ш - шкаф;
Х - исполнение по виду обслуживания:
О - одностороннего; Д - двухстороннего;
3 - исполнение.
Условия эксплуатации
Номинальные значения климатических факторов соответствуют климатическим исполнениям УХЛ* и О* по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Высота над уровнем моря не более 2000 м.
Предельное значение температуры окружающего воздуха от 1 до 40°С.
Относительная влажность окружающего воздуха до 80% при температуре 25°С.
Группа механического исполнения М1 по ГОСТ 17516.1-90; диапазон воспринимаемых частот от 0,5 до 35 Гц при максимальном ускорении 0,5g.
Окружающая среда невзрывоопасная, не содержащая токопроводящую пыль, агрессивные газы и пары в концентрациях, разрушающих металл и изоляцию.
Не допускается применение панелей на подвижных средствах наземного, водного и воздушного транспорта и в специальных установках.
Шкафы, поставляемые на АЭС, могут изготовляться в сейсмостойком исполнении. Требования к сейсмостойкости оговариваются при заказе.
Устройства хранят в отапливаемых и вентилируемых помещениях при температуре воздуха от 5 до 40°С.
*По желанию заказчика шкафы могут изготовляться других климатических исполнений.
Шкафы отвечают требованиям ГОСТ 22789-94 и ТУ 16-536.024-75. ГОСТ 22789-94;ТУ 16-536.024-75
Технические характеристики
Номинальное напряжение, В - 220 Частота тока, Гц - 50 Степещиты - IР41*
* Возможно изготовление с более высокой степенью защиты.
Гарантийный срок - 2 года со дня ввода шкафов в эксплуатацию, но не более 2,5 лет со дня отгрузки с завода-изготовителя.
Конструкция и принцип действия
В шкафах (рисунок) используется каркас обшивного типа со съемными боковыми листами.
Таблица к рисунку
| Тип шкафа | Размеры, мм | Масса, кг, не более | |||||
| А1 | В | В1 | В2 | Н | L | ||
| ШО3; ШД3 | 400 | 600 | 500 | 170 | 1600/2200 | 600 | 250 |
| 600 | 800 | ||||||
| 800 | 1000 | ||||||
| 1000 | 1200 | ||||||
| 400 | 800 | 700 | 600 | ||||
| 600 | 800 | ||||||
| 800 | 1000 | ||||||
| 1000 | 1200 | ||||||

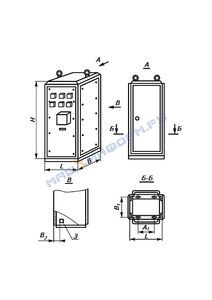

Общий вид, габаритные и установочные размеры шкафов типов ШО3 и ШД3:
З - зажим заземления
При построении шкафов в щит боковины привинчиваются только на крайние шкафы с наружной стороны. Дверь шкафа может быть одностворчатой или двухстворчатой. Тип двери оговаривается при заказе. Шкафы поставляются смонтированными и укомплектованными аппаратурой и приборами в соответствии с техническим заданием, представляемым заводу-изготовителю заказчиком.
Кроме аппаратуры и приборов с комплектом устройства поставляются: крепеж для сборки щита на месте эксплуатации; ключи к дверям (2 шт. на каждый щит, имеющий дверь); запасные изделия и детали в соответствии с ведомостью ЗИП; клей для приклеивания букв, поврежденных при транспортировании и монтаже (при наличии надписей на фасадах панелей); эмаль для устранения повреждений лакокрасочного покрытия лицевой поверхности щитов (при поставке изделий на экспорт).
Эмаль отправляется общим количеством на весь комплект поставки, о чем указывается в спецификации на первый из комплекта поставки щит.
Щиты не комплектуются контрольно-измерительными приборами и аппаратурой теплового контроля, о чем дается примечание в сводной спецификации на оборудование.
К комплекту поставки устройств прикладывается следующая документация: руководство по эксплуатации, общая схема, схемы подсоединения, схемы расположения сигнально-оперативных цепей, спецификация на приборы и аппаратуру (на каждый щит), ведомость ЗИП (при наличии запасных частей), паспорт (на каждый щит), техническая документация на приборы и аппаратуру (при поставке на экспорт).
