Панели технологических мнемосхем типа ПТМ
Общие сведения
Панели технологических мнемосхем типа ПТМ предназначены для формирования оперативных контуров управления тепловых, атомных и гидроэлектростанций.
Панели поставляются как самостоятельные изделия, так и в виде единого конструктива с панелями ПС-8 и ПС-9 с общей высотой 3500 м.
Структура условного обозначения
[0,16]:[ - ,0,0,3(8,1,16),(3,1,4),(65,1,16)] ПТМ - панели технологических мнемосхем.
Условия эксплуатации
Номинальные значения климатических факторов соответствуют климатическим исполнениям УХЛ* и О* по ГОСТ 15150-69 и ГОСТ 15543.1-89, при этом:
Высота над уровнем моря не более 2000 м.
Предельное значение температуры окружающего воздуха от 1 до 40°С.
Относительная влажность окружающего воздуха до 80% при температуре 25°С.
Группа механического исполнения М1 по ГОСТ 17516.1-90; диапазон воспринимаемых частот от 0,5 до 35 Гц при максимальном ускорении 0,5g (4,91 м/с).
Окружающая среда невзрывоопасная, не содержащая токопроводящую пыль, агрессивные газы и пары в концентрациях, разрушающих металл и изоляцию.
Не допускается применение панелей на подвижных средствах наземного, водного и воздушного транспорта и в специальных установках.
Панели, поставляемые на АЭС, могут изготовляться в сейсмостойком исполнении. Требования к сейсмостойкости оговариваются при заказе.
Устройства хранят в отапливаемых и вентилируемых помещениях при температуре воздуха от 5 до 40°С.
Панели отвечают требованиям ГОСТ 22789-94 и ТУ 16-536.024-75.
* По желанию заказчика изделие может изготовляться других климатических исполнений. ГОСТ 22789-94;ТУ 16-536.024-75
Технические характеристики
Номинальное напряжение, В - 220 Частота тока, Гц - 50 Габаритные размеры, мм - 1100x1090x1160 Масса, кг - 132
Степень защиты IР00 по ГОСТ 14254-80.
Гарантийный срок - 2 года со дня ввода в эксплуатацию, но не более 2,5 лет со дня отгрузки изделия с завода-изготовителя.
Конструкция и принцип действия
Панели представляют собой гнутые конструкции, изготовляемые из стальных листов.
Панели технологических мнемосхем совместно с панелями ПС-8 и ПС-9 используются в оперативном контуре БЩУ и РЩУ энергоблоков тепловых и атомных электростанций.
Панель технологических мнемосхем ПТМ содержит планшет, на котором выполняется мнемоническая схема и устанавливается аппаратура сигнализации технологического процесса блока станции. Планшет расположен наклонно, под углом 15° к плоскости приборной панели.
Сборка панелей ПТМ и ПС-8, ПС-9 в единый конструктив выполняется на месте эксплуатации оборудования.
Общий вид панелей ПТМ, собранный в единый конструктив с панелью ПС-8 (ПС-9), габаритные и установочные размеры представлены на рисунке.

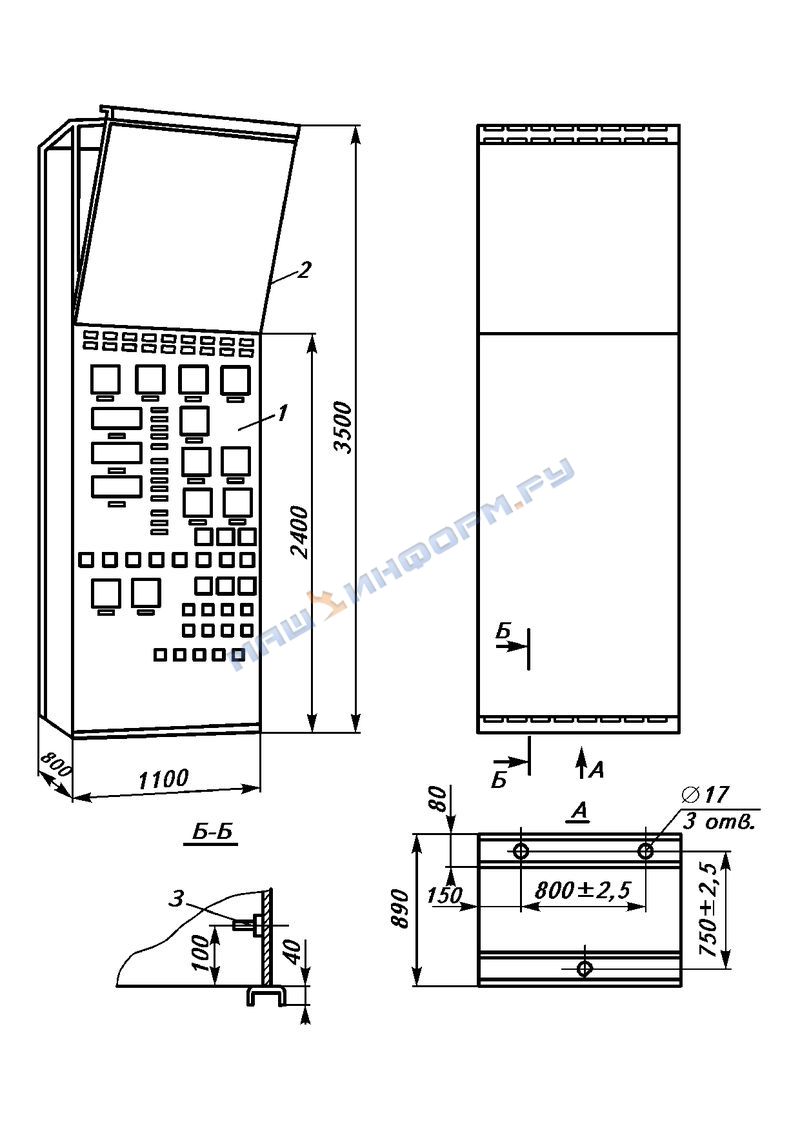

Общий вид, габаритные и установочные размеры панели типа ПТМ совместно с панелью ПС-8 (ПС-9):
1 - приборная панель;
2 - планшет;
З - зажим заземления U Панели поставляются смонтированными и укомплектованными аппаратурой и приборами в соответствии с техническим заданием, представляемым заводу-изготовителю заказчиком.
Кроме аппаратуры и приборов с комплектом устройства поставляются: крепеж для сборки щита на месте эксплуатации, ключи к дверям (2 шт. на каждый щит, имеющий дверь); запасные изделия и детали в соответствии с ведомостью ЗИП; клей для приклеивания букв, поврежденных при транспортировке и монтаже (при наличии надписей на фасадах панелей); эмаль для устранения повреждений лакокрасочного покрытия лицевой поверхности щитов (при поставке изделий на экспорт).
Эмаль отправляется общим количеством на весь комплект поставки, о чем указывается в спецификации на первый из комплекта поставки щит.
Щиты не комплектуются контрольно-измерительными приборами и аппаратурой теплового контроля, о чем дается примечание в сводной спецификации на оборудование.
К комплекту поставки устройств прикладывается следующая документация: руководство по эксплуатации; схема общая; схемы подсоединения; схемы расположения сигнально-оперативных цепей;
спецификация на приборы и аппаратуру (на каждый щит); ведомость ЗИП (при наличии запасных частей); паспорта (на каждый щит); техническая документация на приборы и аппаратуру (при поставке на экспорт).
