Ящики управления освещением ЯУО9601, ЯУО9602
Общие сведения
Ящики управления освещением предназначены для автоматического, местного, ручного или дистанционного (с диспетчерского пункта) управления осветительными сетями и установками производственных зданий, сооружений, территорий любых объектов с любыми источниками света (лампами накаливания, ДРЛ, ДРИ, ДНаТ, люминесцентными и др.).
Ящики управления освещением могут также применяться в осветительных и облучательных установках сельскохозяйственных производств для организации "светового дня" в птицеводческих и животноводческих помещениях, при искусственном выращивании овощных культур и др.
Ящики управления освещением обеспечивают:
включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности;
отключение и включение осветительной установки в заданные периоды времени (например, в технологические перерывы в работе цеха) по программам, задаваемым программатором режимов (только схема ЯУО9601);
ручное включение и отключение осветительной установки кнопками, установленными на двери ящика;
включение и отключение осветительной установки посредством устройств телемеханики от диспетчерских пунктов энергослужб.
Структура условного обозначения
ЯУО960Х-ХХ74-У3.1 IР54:
ЯУО - буквенное обозначение вида НКУ по конструкции;
9 - класс 9 - НКУ автоматического регулирования;
6 - группа 6 класса 9 - НКУ программного управления;
0Х - порядковый номер разработки:
01 - ящик с автоматическим управлением от программатора и
фотовыключателя,
02 - ящик с автоматическим управлением от
фотовыключателя;
ХХ - исполнение по току (см. таблицу);
7 - исполнение по напряжению силовой цепи (7-380 В, 50 Гц);
4 - исполнение по напряжению цепи управления (4-220 В, 50 Гц);
У3.1 - климатическое исполнение (У) и категория размещения
(3.1) по ГОСТ 15150-69;
IР54 - степень защиты оболочки по ГОСТ 14254-96.
| Условное обозначение | Номинальный ток ящика, А | Номинальный ток расцепителя выключателя, А | Рисунок | Масса, кг, не более |
| 34 | 25 | 31,5 | 1 | 25,6 |
| 35 | 32 | 40 | ||
| 36 | 40 | 50 | ||
| 37 | 50 | 63 | ||
| 38 | 63 | 80 | ||
| 39 | 80 | 100 | 2 | 40 |
| 40 | 100 | 125 | ||
| 41 | 125 | 160 | ||
| 42 | 160 | 200 |
Высота над уровнем моря не более 2000 м.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы, изоляцию и пластмассу.
Температура окружающей среды для ящиков при эксплуатации от минус 10 до 40°С, относительная влажность воздуха до 98% при температуре 25°С.
Для выносной фотоголовки температура окружающей среды от минус 40 до 40°С, относительная влажность воздуха до 98% при температуре 25°С.
Рабочее положение ящиков в пространстве вертикальное, допускается отклонение от рабочего положения на 5° в любую сторону.
Рабочее положение фотоголовки устанавливается на вертикальной плоскости на кронштейне с направлением светочувствительной плоскости фоторезистора на север. Окружающая среда в части коррозийной активности должна соответствовать группе 1 (Л) по ГОСТ 15150-69, в части механических воздействий ящик соответствует группе условий эксплуатации М1 по ГОСТ 17516.1-90.
Ящики управления освещением соответствуют ТУ 16-92 АТКЦ.656336.016 ТУ. ТУ 16-92 АТКЦ.656336.016 ТУ
Род тока силовой цепи - переменный трехфазный Номинальный ток, А - см. таблицу Частота тока, Гц - 50 Номинальное напряжение силовой цепи, В - 380 Номинальное напряжение цепи управления, В - 220 Верхний предел уставки освещенности, ЛК - 2000 Нижний предел уставки освещенности, ЛК - 5 Число циклов ВО программатора за сутки - до 3 Число дней запрета на формирование команд, в неделю - до 4 Сохранение уставок включения-отключения при снятом питании, ч, не более - 72 Точность выполнения программ, с/сут, не менее - 3 Степень защиты ящика и фотоголовки по ГОСТ 14254-96 - IР54
Общий вид ящиков управления освещением ЯУО9601 приведен на рис.1, 2.
Общий вид ящика управления освещением на токи 25-63 А
1 - крышка; 2 - переключатель режима "местный дистанционный";
3 - фирменная табличка; 4 - замок;
5, 6, 7, 11 - сальники ввода-вывода;
8 - кнопка "Стоп"; 9 - кнопка "Пуск";
10 - сигнальная лампа

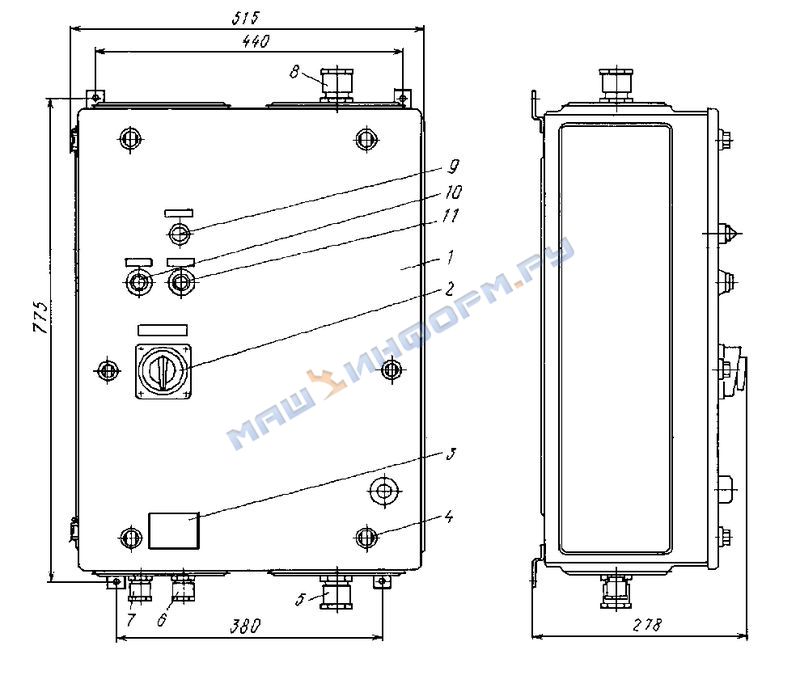

Общий вид ящика управления освещением на токи 80-160 А
1 - крышка; 2 - переключатель режима "местный дистанционный";
3 - фирменная табличка; 4 - замок;
5, 6, 7, 8 - сальники ввода-вывода;
9 - сигнальная лампа; 10 - кнопка "Стоп";
11- кнопка "Пуск"
Ящик управления освещением состоит из двух частей: собственно ящика из листовой стали настенного защищенного исполнения с передней дверью и выносной фотоголовки - разъемного пластмассового корпуса с устройством для крепления, в котором устанавливается фоторезистор (рис. 3).

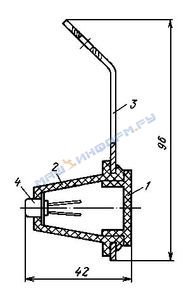

Фотоголовка
1, 2 - втулка; 3 - скоба; 4 - фоторезистор
Размещение аппаратов внутри ящика приведено на рис. 4-5.

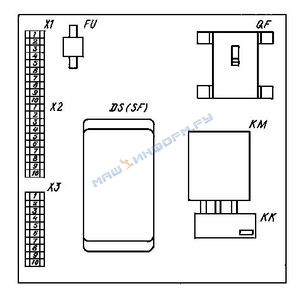

Размещение аппаратов внутри ящика на токи 25-63 А
КМ - магнитный пускатель с тепловым реле КК;
QF - автоматический выключатель;
DS(SF)- программатор-фотовыключатель или фотовыключатель;
FU - предохранитель; X1, X2, X3 - клеммные колодки

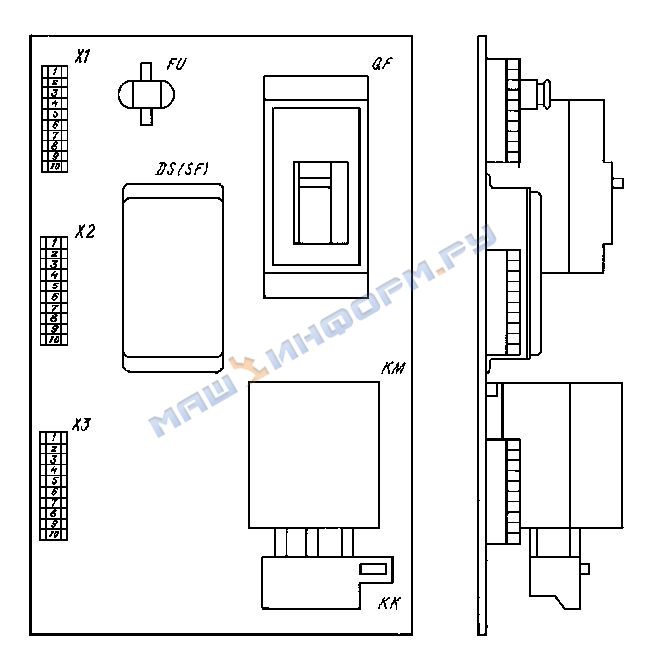

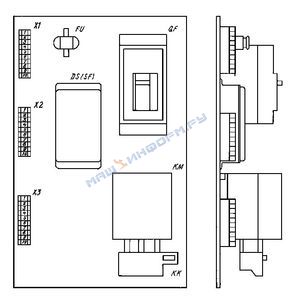

Размещение аппаратов внутри ящика на токи 80-160 А
KM - магнитный пускатель с тепловым реле KK;
QF - автоматический выключатель;
DS(SF) - программатор-фотовыключатель или фотовыключатель;
FU - предохранитель; Х1, Х2, Х3 - клеммные колодки
Ящик и фотоголовка соединяются потребителем 2-жильным неэкранированным контрольным кабелем, с сечением жилы не менее 0,35 мм2, длиной не более 50 м.
Ввод проводов и кабелей осуществляется через сальники сверху и снизу ящика. На внутренней поверхности двери ящика закреплена табличка с его электрической схемой.
Внутри ящика на панели размещены: силовая часть - автоматический выключатель и магнитный пускатель; аппаратура управления - фотовыключатель, предохранитель, клеммные колодки, а в ЯУО9601 - программатор режимов.
Принципиальные электрические схемы ящиков приведены на рис. 6,7.

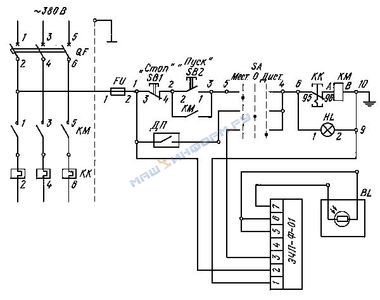

Принципиальная электрическая схема однофидерного ящика управления освещением ЯУО9601
FU - предохранитель; HL - арматура светосигнальная;
QF - автоматический выключатель;
KM - магнитный пускатель (в комплект входит тепловое реле КК);
SA - переключатель;
SB1, SB2 - кнопочный выключатель
(SB1 - толкатель красный, SB2 - толкатель черный);
Х3 - клеммная колодка; ДП - диспетчерский пункт;
ЭЧП-Ф-01- программное устройство; BL - фотодатчик

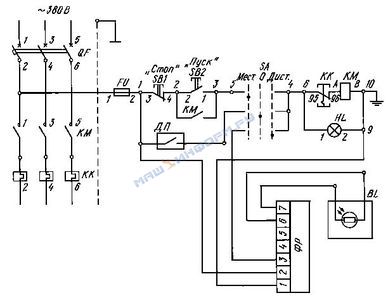

Принципиальная электрическая схема однофидерного ящика управления освещением ЯУО9602
FU - предохранитель; HL - арматура светосигнальная;
QF - автоматический выключатель;
KM - магнитный пускатель (в комплект входит тепловое реле КК);
SA - переключатель;
SB1, SB2 - кнопочный выключатель
(SB1 - толкатель красный, SB2 - толкатель черный);
Х3 - клеммная колодка; ДП - диспетчерский пункт;
SA - переключатель; ФР - фотовыключатель;
BL - фотодатчик
В схеме ЯУО9601 возможен автоматический режим управления освещением только по времени, по времени и уровню освещенности и только по уровню освещенности. Ручное включение освещения осуществляется нажатием кнопки SВ2, а отключение - кнопки SВ1, расположенных на двери ящика. Перевод управления с автоматического режима ("дистанционное") на ручной ("местное") осуществляется переключателем SА.
В схеме ЯУО9602 возможен автоматический режим управления освещением только по уровню освещенности и ручной режим управления.
В комплект поставки входят: ящик, фотоголовка с фоторезистором, сальники, паспорт.
