Устройства управления технологическими режимами поддержания заданной температуры в сельскохозяйственных помещениях и овощехранилищах типов Ш5904, СКУФ, Ш9202, "КЛИМАТ ПВУ" и Ш5947
Общие сведения
Начало каталога в предыдущем документе (нажмите PgUp).
Комплектное устройство управления типа "Климат ПВУ УХЛ3.1"
Устройство предназначено для автоматического поддержания заданного микроклимата в животноводческих фермах путем плавного изменения тепло- и воздухопроизводительности комплекса приточно-вытяжных установок ПВУ-4М-6.
В состав устройства входят два шкафа управления типа Ш9202-4474УХЛ3.1 и два первичных термопреобразователя.
Шкаф управления Ш5947-4074У3.1 вентиляционной установкой с утилизацией тепла УТ-Ф-12
Шкаф управления Ш5947-4074У3.1 предназначен для автоматического управления вентиляционной установкой с утилизацией тепла УТ-Ф-12, которая обеспечивает вентиляцию и использование тепла вытяжного воздуха в сельскохозяйственных помещениях с целью нагрева свежего приточного воздуха.
Структура условного обозначения
Шкафа управления Ш9202-4474УХЛ3.1:
Ш - шкаф управления;
9 - класс НКУ: автоматическое регулирование и управление
специальными электроприводами;
2 - группа класса: автоматическое регулирование;
02 - порядковый номер разработки;
44 - исполнение по току (250 А);
7 - исполнение по номинальному напряжению и частоте главной
цепи переменного тока (380 В, 50 Гц);
4 - исполнение по номинальному напряжению и частоте
вспомогательной цепи переменного тока (220 В, 50 Гц);
УХЛ3.1 - климатическое исполнение и категория размещения по
ГОСТ 15150-69 и ГОСТ 15543.1-89. Ш5947-4074У3.1:
Ш - шкаф управления;
5 - класс НКУ: управление асинхронными двигателями трехфазного
тока с короткозамкнутым ротором;
9 - группа класса: управление несколькими электродвигателями;
47 - порядковый номер разработки;
40 - исполнение по номинальному току (40 А);
7 - исполнение по напряжению и частоте тока главной цепи
(380 В, 50 Гц);
4 - исполнение по напряжению и частоте тока вспомогательной
цепи (220 В, 50 Гц);
У3.1 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Комплектное устройство управления типа "Климат ПВУ УХЛ3.1"
Высота над уровнем моря не более 2000 м.
Температура окружающей среды от минус 5 до 40°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры устройства.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Степень защиты персонала от соприкосновения с токоведущими частями, а также степень защиты аппаратов, установленных внутри ящиков, от попадания твердых тел, пыли и проникновения воды IР54 по ГОСТ 14254-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 22789-94.
Устройство соответствует требованиям ТУ У 3.11-05814256-052-95.
Шкаф управления Ш5947-4074У3.1 вентиляционной установкой с утилизацией тепла УТ-Ф-12
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от 0 до 40°С.
Рабочее положение в пространстве вертикальное.
Степень защиты оболочки шкафа от воздействия окружающей среды IР44 по ГОСТ 14254-96.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Требования техники безопасности должны соответствовать ГОСТ 12.2.007.0-75, ГОСТ 22789-94.
Шкаф управления соответствует требованиям ТУ У 3.11-05814256-052-95. ТУ У 3.11-05814256-052-95
Технические характеристики
Комплектное устройство управления типа "Климат ПВУ УХЛ3.1"
Основные технические данные шкафа управления Ш9202-4474УХЛ3.1 и устройства "Климат ПВУ УХЛ3.1" приведены в табл. 3.
Таблица 3
| Наименование параметра | Значение параметра для | |
| шкафа управления Ш92024474УХЛ3.1 | устройства "Климат ПВУ УХЛ3.1" | |
| Напряжение главной цепи, В | 380 | 380 |
| Частота тока, Гц | 50 | 50 |
| Номинальная мощность, кВт | 48,3 | 96,6 |
| Диапазон шкалы задатчика температуры воздуха, ° С | 0–40 | 0–40 |
| Количество первичных термопреобразователей сопротивления, шт. | 1 | 2 |
| Масса, кг, не более | 105 | 210 |
| Габаритные размеры, мм | 1355 ? 680 ? 445 | – |
Гарантийный срок - 2 года со дня ввода устройства в эксплуатацию.
Шкаф управления Ш5947-4074У3.1 вентиляционной установкой с утилизацией тепла УТ-Ф-12
Номинальное напряжение главной цепи, В - 380
Номинальный ток главной цепи, А - 40
Допустимое отклонение напряжения, % номинального значения - -10...+10
Диапазон задатчика температуры воздуха помещения, °С - 0-40
Среднее время, ч: наработки на отказ - 5000
восстановления - 2
Масса, кг, не более - 46
Гарантийный срок - 2 года со дня ввода шкафа в эксплуатацию.
Комплектное устройство управления типа "Климат ПВУ УХЛ3.1"
Устройство комплектное управления "Климат ПВУ УХЛ3.1" включает два одинаковых шкафа управления типа Ш9202-4474УХЛ3.1, каждый из которых обеспечивает управление в автоматическом, ручном и наладочном режимах одной командной и двумя исполнительными приточно-вытяжными установками ПВУ-4М.
Шкаф управления типа Ш9202-4474УХЛ3.1 (в дальнейшем - шкаф управления) реализует управление в автоматическом и ручном режимах электроприводом регулирующих заслонок, электрическими нагревательными элементами и электроприводами вентиляторов.
Шкаф управления выполнен и функционирует согласно электрической принципиальной схеме, приведенной на рис. 10.
Электрическая принципиальная схема шкафа управления Ш9202-4474УХЛ3.1 приточно-вытяжными установками ПВУ-4М
Схема работает следующим образом. Напряжение на шкаф управления подается с помощью рубильника-переключателя QS. При этом напряжение питания может быть подано либо на блок силовых тиристоров, либо непосредственно на нагревательные элементы приточно-вытяжных установок ЕК1, ЕК2, ЕК3 при ручном управлении. Нагревательные элементы могут работать только совместно с вентиляторами. Электродвигатели вентиляторов М1, М2, М3 включаются в работу с помощью кнопок управления S4, S5, S6 и магнитных пускателей КМ1, КМ2, КМ3. После включения электродвигателей вентиляторов становится возможным включение автоматических выключателей QF1, QF2, QF3 нагревательных элементов (автоматические выключатели имеют независимый расцепитель).
В автоматическом режиме напряжение питания на нагревательные элементы подается через блок силовых тиристоров. Тиристоры VS1, VS2 и VS3, VS4 включаются с помощью реле К3, которое срабатывает по команде от регулятора температуры А1 при условии, что смесительные заслонки достигли положения "Норма рециркуляции". Управление смесительными заслонками также осуществляется по командам регулятора температуры А1.
На вход регулятора А1 поступает сигнал от первичного термопреобразователя ТС1, который располагается в зоне жизнедеятельности продуктивных животных. Сигнал термопреобразователя сравнивается с сигналом задания требуемой температуры воздуха, при этом выделяется по величине и знаку сигнал рассогласования. В соответствии с сигналом рассогласования регулятор формирует импульсы, чередующиеся паузами, которые через реле К1 и К2 управляют работой исполнительного механизма ИМ командной приточно-вытяжной установки. Исполнительный механизм осуществляет открытие или закрытие смесительных заслонок и тем самым изменяется доля возвратного тепла, подаваемого в помещение. Если при достижении заслонками положения "Норма рециркуляции" (срабатывает конечный выключатель SQ2) температура воздуха в помещении остается ниже заданной, то реле К3 в соответствии с командами регулятора А1 начинает включать тиристоры VS1-VS4 и, соответственно, нагревательные элементы ЕК1-ЕК3. Если и после этого температура в помещении продолжает снижаться и достигнет предельно допустимого значения, определяемого уставкой регулятора А1, включается реле К4 и через исполнительный механизм ИМ установит смесительные заслонки в положение "100% рециркуляции". При этом будет осуществляться почти 100%-ный возврат теплого воздуха в помещение.
При повышении температуры воздуха в помещении алгоритм работы будет обратным: сначала отключится реле К4 и заслонки возвратятся в положение "Норма рециркуляции", при возврате конечного выключателя SQ2 в исходное состояние отключится реле К3 и, соответственно, нагревательные элементы ЕК1-ЕК3, а заслонки могут занимать положение между нормой и отсутствием рециркуляции.
Шкаф управления обеспечивает защиту электродвигателей вентиляторов и электрических нагревательных элементов от всех видов аварийных режимов, защиту силовых тиристоров от токов и перенапряжений, а также световую сигнализацию срабатывания основных аппаратов, связанных с выполнением технологических процессов.

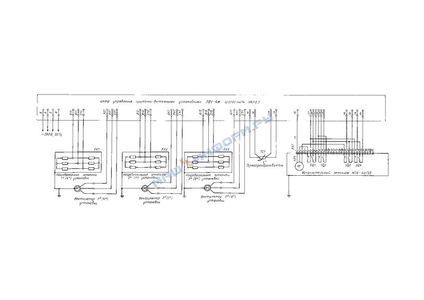

На рис. 11 приведена электрическая схема подключения шкафа управления.
Электрическая схема подключения шкафа управления Ш9202-4474УХЛ3.1

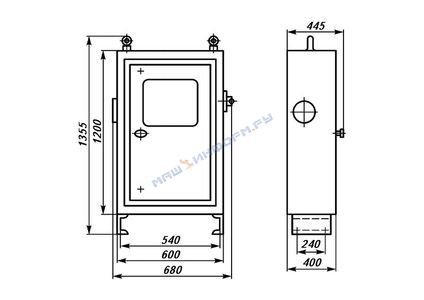

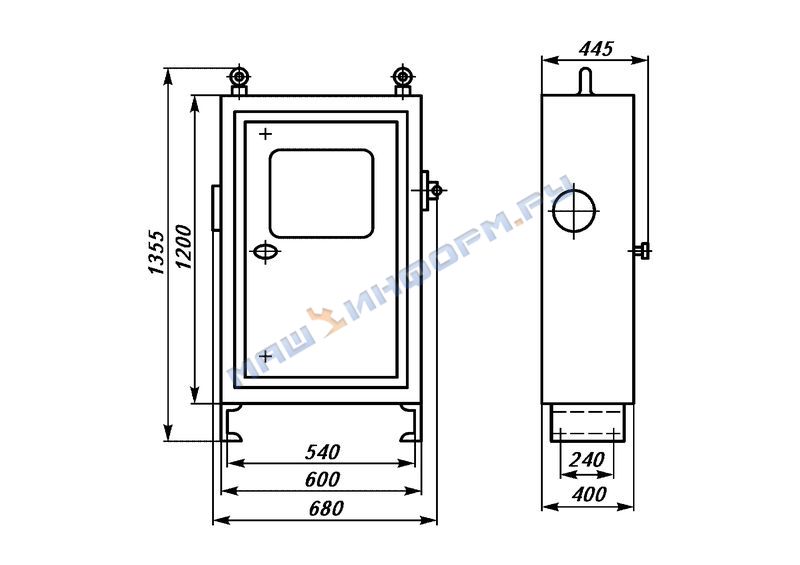

Комплектное устройство управления "Климат ПВУ УХЛ3.1" имеет в своем составе два шкафа управления типа Ш9202-4474УХЛ3.1, конструктивно и функционально не связанных между собой. Шкаф управления (рис. 12) имеет напольное исполнение с односторонним обслуживанием и степенью защиты IР54. Аппараты оперативного управления и сигнализации располагаются на внутренней двери шкафа. В наружной двери вмонтировано стекло для наблюдения за сигнальной аппаратурой и защиты ее от механических повреждений, которые возможны при транспортировании.
Общий вид, габаритные и установочные размеры шкафа управления Ш9202-4474УХЛ3.1
Ввод внешних цепей осуществляется через сальниковые уплотнения.
Шкаф управления Ш5947-4074У3.1 вентиляционной установкой с утилизацией тепла УТ-Ф-12
В автоматическом режиме шкаф управления обеспечивает работу установки УТ-Ф-12 по следующему алгоритму управления:
работа приточного вентилятора на максимальной частоте вращения при полностью открытой жалюзи обводного канала;
закрытие жалюзи обводного канала по пропорционально-интегральному ПИ-закону и включение на максимальную частоту вращения вытяжного вентилятора при снижении температуры воздуха в помещении ниже заданной;
открытие регулирующего клапана теплоносителя по ПИ-закону до момента восстановления заданной температуры в холодный период года;
переключение двигателей приточного и вытяжного вентиляторов на минимальную частоту вращения при дальнейшем снижении температуры и достижении заданного предельного отклонения;
алгоритм управления в обратной последовательности при повышении температуры воздуха в помещении.
Шкаф обеспечивает:
защиту калорифера от размораживания путем полного открытия регулирующего клапана теплоносителя и переключения электродвигателей приточного и вытяжного вентиляторов на минимальную частоту вращения;
защиту теплообменника от обмерзания путем открытия рециркуляционной заслонки;
защиту электродвигателей вентиляторов от токов КЗ и перегрузок.
Изделие представляет собой металлический шкаф одностороннего обслуживания навесного исполнения. В дверь шкафа вмонтировано стекло для визуального наблюдения за работой терморегуляторов, световой сигнализации и положением переключателей. Подвод внешних цепей к шкафу управления осуществляется через штуцеры с сальниковым уплотнением, расположенным в днище шкафа.
Габаритные и установочные размеры шкафа управления представлены на рис. 13.
Общий вид, габаритные и установочные размеры шкафа управления Ш5947-4074У3.1
В комплект поставки входят: шкаф управления Ш9202-4474УХЛ3.1 (2 шт.), панель датчиков с первичным термопреобразователем (2 шт.), ЗИП - 2 экз., комплект эксплуатационной документации.
Шкаф управления Ш5947-4074У3.1 вентиляционной установкой с утилизацией тепла УТ-Ф-12
В комплект поставки входят: шкаф управления Ш5947-4074У3.1; узел крепления датчика с термопреобразователем сопротивления, термопреобразователь сопротивления, ключ ЖВИЕ.332585.001 (2 шт.), комплект запасных частей в соответствии с ведомостью ИЖТП.656357.009 ЗИ, комплект эксплуатационной документации в соответствии с ведомостью ИЖТП.656357.009 ЭД, товаросопроводительная документация по РД 16 02.003-86.
