Унифицированные комплектные устройства управления электроприводами измельчителей и смесителей кормов
Общие сведения
Устройства управления предназначены для дистанционного управления трехфазными нереверсивными электроприводами кормоприготовительных машин, смесителей и измельчителей кормов, транспортеров и т. п., укомплектованных асинхронными электродвигателями мощностью от 0,55 до 45 кВт.
Устройства управления электроприводами измельчителей и смесителей кормов обеспечивают: автоматическую защиту отходящих главных цепей, цепей управления и всего оборудования от токов КЗ;
защиту двигателя от перегрузок, вызванных технологическими отклонениями, несимметрией напряжения питающей сети, заклиниванием элементов машины; нулевую блокировку электропривода; световую сигнализацию о подаче напряжения и работе элементов схемы.
Устройства рассчитаны на питание от четырехпроводной сети переменного тока с глухозаземленной нейтралью напряжением 380/220 В частотой 50 Гц и для стран с тропическим климатом 440/220 В частотой 60 Гц.
Структура условного обозначения
Я5103-ХХХХХ2:
Я - ящик;
5 - класс НКУ: управление асинхронными двигателями с
короткозамкнутым ротором;
1 - группа класса НКУ: с прямым пуском, без реверса и без
электрического торможения;
03 - порядковый номер разработки;
Х - исполнение по номинальному току:
22 - 1,6 А; 23 - 2 А; 24 - 2,5 А; 26 - 4 А;
27 - 5 А; 29 - 8 А; 30 - 10 А; 31 - 12,5 А;
32 - 16 А; 34 - 25 А; 35 - 32 А; 36 - 40 А;
37 - 50 А; 38 - 63 А; 39 - 80 А; 40 - 100 А;
Х - исполнение по напряжению и частоте главной цепи:
7 - 380 В; 50 Гц; Г - 440 В; 60 Гц;
Х - исполнение по напряжению и частоте цепи управления:
4 - 220 В; 50 Гц; Р - 220 В; 60 Гц;
Х - дополнительный признак (см. табл. 2);
Х2 - климатическое исполнение (Т; УХЛ) и категория размещения
по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 40 до 60°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры устройства, разрушающих металл и изоляцию.
Степень защиты устройства IР54 по ГОСТ 14254-96.
Требования техники безопасности по ГОСТ 12.2.007.0-75; ГОСТ 12.2.007.7-83.
Ящики управления соответствуют требованиям ТУ 16-656.008-83. ТУ 16-656.008-83
Технические характеристики
Технические данные приведены в табл. 1 и 2.
Таблица 1
| Наименование параметра | Значение параметра для исполнений | |
| УХЛ | Т | |
| Напряжение, В: | 380 220 | 440 220 |
| Отклонения напряжения сети, % номинального значения | 7,5–10 | 7,5–10 |
| Частота тока, Гц | 50 | 60 |
| Габаритные размеры, мм | 250 ? 250 ? 500 | 250 ? 250 ? 500 |
| Масса, кг, не более | 16 | 16 |
Таблица 2
| Типоисполнение ящика управления | Номинальный ток аппаратов ввода питания, А | Мощность электродвигателя, кВт | Дополнительный признак |
| Я5103-2274АУХЛ2 | 1,6 2 2,5 4 5 8 10 12,5 16 25 32 63 80 5 80 32 5 80 32 5 80 32 | 0,55 0,75 1,1 1,5 2,2 3 4 5,5 7,5 11 15 30 37 2,2 37 15 2,2 37 15 2,2 37 15 | А – для прямого пуска, с кнопочным постом на ящике, без перегрузочного амперметра с электротепловой защитой электродвигателя |
| Я5103-3574ВУХЛ2 | 31,5 40 50 63 80 100 | 15 18,5 22 30 37 45 | В – для прямого пуска, с кнопочным постом на ящике, перегрузочным амперметром, с электротепловой защитой электродвигателя |
| Я5103-2274КУХЛ2 | 1,6 2 2,5 4 5 8 10 12,5 16 25 32 63 80 5 80 32 5 80 32 | 0,55 0,76 1,1 1,5 2,2 3 4 5,5 7,5 11 15 30 37 2,2 37 15 2,2 37 15 | К – для прямого пуска, с кнопочным постом на ящике, без перегрузочного амперметра с устройством встроенной температурной защиты электродвигателя |
| Я5103-27ГРКТ2, экспорт | 5 80 32 | 2 37 15 | То же |
| Я5103-3574ЛУХЛ2 | 32 40 50 63 80 100 | 15 18,5 22 30 37 45 | Л – для прямого пуска, с кнопочным постом на ящике, с перегрузочным амперметром и устройством встроенной температурной защиты электродвигателя |
| Я5103-2274ГУХЛ2 | 1,6 2 2,5 4 5 8 10 12,5 16 25 | 0,55 0,75 1,10 1,50 2,20 3 4 5,50 7,50 11 | Г – для прямого пуска с кнопочным постом по месту, без перегрузочного амперметра, с электротепловой защитой электродвигателя |
| Я5103-3574ДУХЛ2 | 32 40 50 63 80 100 50 50 50 | 15,9 18,5 22 30 37 45 22 22 22 | Д – для прямого пуска с кнопочным постом по месту, с перегрузочным амперметром, с электротепловой защитой электродвигателя |
| Я5103-3574НУХЛ2 | 32 40 50 63 80 100 50 50 50 | 15 18,5 22 30 37 45 22 22 22 | Н – для прямого пуска с кнопочным постом по месту, с перегрузочным амперметром, с устройством встроенной температурной защиты электродвигателя |
Гарантийный срок для внутригосударственных поставок - 2 года со дня ввода ящиков управления в эксплуатацию, но не более 2,5 лет со дня получения их потребителем.
Гарантийный срок при поставке на экспорт - 3 года со дня ввода в эксплуатацию, но не более 3,5 лет с момента проследования их через государственную границу.
Ящики управления работают по единой электрической схеме, отличающейся наличием или отсутствием перегрузочного амперметра, а также аппаратом защиты электродвигателя: электротепловым реле (рис. 1) или устройством встроенной температурной защиты (УВТЗ) (рис. 2).
Электрическая принципиальная схема ящиков управления с электротепловой защитой электродвигателя:
А1 - амперметр 38031; 1-50 А, ТУ 25-0415.007-82;
QF1 - автоматический выключатель АЕ2046-10У3Н, 380 В, 50 Гц, Iос=12Iном; ТУ 16-522.064-82;
КМ1 - магнитный пускатель ПМА-3100У3А, 220 В; ТУ 16-526.391-79;
FU1 - предохранитель;
HL1 - сигнальная лампа АСЛ12У2, оранжевая, ТУ 16-535.681-76;
SB1 - кнопочный пост ПКЕ622-2У2; ТУ 16-642.006-83
Электрическая принципиальная схема ящиков управления с устройством встроенной температурной защиты УВТЗ:
А1 - амперметр 38031, 1-50 А, ТУ 25-0415.007-82;
QF1 - автоматический выключатель АЕ2046-10У3Н, 380 В, 50 Гц, Iос=12Iном, ТУ 16-522.064-82;
KM1 - магнитный пускатель ПМА-3100У3А, 220 В; ТУ 16-526.391-79;
FU1 - предохранитель;
HL1 - сигнальная лампа АСЛ12У2, оранжевая; ТУ 16-535.681-76;
SB1 - кнопочный пост ПКЕ622-2У2, ТУ 16-642.006-83;
SK1 - устройство встроенной температурной защиты УВТЗ-1М, 18МО.080.003 ТУ-77
Схема работает следующим образом: включается автоматический выключатель QF1, о наличии питания сигнализирует лампа НL1.
От кнопки SВ1 получает питание цепь магнитного пускателя КМ1, который включает двигатель М1 в работу. При перегрузке электродвигателя срабатывает реле тепловой защиты или УВТЗ (на схеме не показаны), контакты которых отключают электродвигатель.
Каждый ящик навесного исполнения, одностороннего обслуживания представляет собой металлическую конструкцию, выполненную из листовой стали (рис. 3).

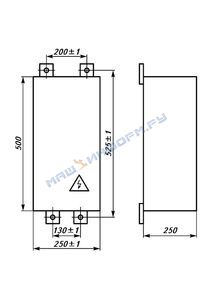

Общий вид, габаритные и установочные размеры ящиков управления
На дверцах ящиков установлена аппаратура управления и сигнализации (кнопки, сигнальные лампы, пояснительные таблички).
В комплект поставки входят: ящик управления, специальный ключ, паспорт ИЖТП.656335. 029 ПС, упаковочный лист.
Для ящиков, поставляемых на экспорт, поставляется также протокол приемосдаточных испытаний.
