Унифицированные ящики управления электроприводами транспортеров, скреперов, конвейеров животноводческих помещений
Общие сведения
Унифицированные ящики управления электроприводами транспортеров, скреперов, конвейеров животноводческих помещений предназначены для управления навозоуборочными транспортерами типов ТСН-160 А, ТСН-2,0Б, ТСН-3,0Б; скреперными установками УС-250, УС-Ф-170, КНП-10, ТС-1 и т.п., оснащенных как электродвигателями со встроенной температурной защитой, так и без нее.
Ящики обеспечивают автоматическую защиту силовых цепей, цепей управления и всего электрооборудования машин от токов короткого замыкания; защиту электродвигателя от перегрева; световую сигнализацию о подаче напряжения и о работе элементов схемы. Ящики рассчитаны на питание от четырехпроводной сети переменного тока с глухозаземленной нейтралью напряжением 380/220 В, частотой 50 Гц. Также предусмотрено экспортное исполнение ящиков управления для поставки в страны с умеренным и тропическим климатом как комплектующих изделий.
Структура условного обозначения
Я5Х ХХ ХХ ХХХХХ5:
Я - вид устройства: ящик;
5 - класс - управление асинхронными двигателями трехфазного
тока с короткозамкнутым ротором;
Х - группа в классе 5: 1 - с прямым пуском, без реверса, без
электрического торможения; 4 - с прямым пуском, реверсом
и торможением противовключением; 9 - управление несколькими
электродвигателями;
ХХ - порядковый номер;
ХХ - модификация по току: 28 - 6,3 А; 29 - 8,0 А; 30 - 10,0 А;
31 - 12,5 А; 32 - 16,0 А;
ХХ - модификация по напряжению: Х - силовой цепи: 7 - 380 В,
50 Гц; Г - 440 В, 60 Гц;
Х - цепи управления: 4 - 220 В, 50 Гц; Т - 440 В, 60 Гц;
Х - дополнительный признак: Ф - фазочувствительная защита;
Б - электротепловая защита; Т - встроенная температурная
защита;
Х5 - климатическое исполнение (У или Т) и категория размещения
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Окружающая среда невзрывоопасная, с содержанием в воздухе пыли не более 1,3 г/м3, виды и содержание агрессивных газов в окружающей среде по ГОСТ 24682-81.
Группа условий эксплуатации в части воздействия механических факторов внешней среды М1 по ГОСТ 17516-72, в части коррозийной активности внешней среды - 7(ОЖ1) по ГОСТ 15150-69.
Химостойкое исполнение Х3 по ГОСТ 19348-82.
Ящики управления электроприводами транспортеров, скреперов и конвейеров животноводческих помещений отвечают требованиям безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.7-83 и соответствуют техническим условиям ТУ16-536.042-76. ТУ 16-536.042-76
Технические характеристики
Напряжение силовой цепи, В: внутригосударственное исполнение с умеренным климатом - 380 тропическое исполнение - 440 Напряжение цепи управления, В: внутригосударственное исполнение с умеренным климатом - 220 тропическое исполнение - 440 Частота переменного тока, Гц: внутригосударственное исполнение с умеренным климатом - 50 тропическое исполнение - 60 Масса, кг - 120 Габаритные размеры, мм - 300x133x180
Гарантийный срок эксплуатации - 2 года со дня ввода ящиков в эксплуатацию, при поставке на экспорт - 18 мес со дня ввода в эксплуатацию, но не более 2 лет с момента проследования через государственную границу.
Унифицированный ряд ящиков управления электроприводами транспортеров, скреперов, конвейеров животноводческих помещений приведен в таблице.
Таблица
| Обозначение ящика управления | Код по ОКП | Параметры электропривода | Предлагаемые типы механизмов |
| Я5405-2874БУ5 | 34 3115 4916 08 | Однодвигательный нереверсивный | УС-12 |
| Я5405-2874ТУ5 | 34 3115 4917 07 | ||
| Я5405-2874БУ5 эксп. | 34 3115 4919 05 | Iн = 6,3 А | |
| Я5405-2874ТУ5 эксп. | 34 3115 4921 00 | Рн = 2,2 кВт | |
| Я5405-28ГТБТ5 эксп. | 34 3115 4923 09 | ||
| Я5405-28ГТТТ5 эксп. | 34 3115 4924 08 | ||
| Я5405-2974БУ5 | 34 3115 4932 08 | Однодвигательный нереверсивный | ТС-1 |
| Я5405-2974ТУ5 | 34 3115 4933 07 | ||
| Я5405-2974БУ5 эксп. | 34 3115 4935 05 | Iн = 8,0 А | |
| Я5405-2974ТУ5 эксп. | 34 3115 4936 04 | Рн = 3,0 кВт | |
| Я5405-29ГТБТ5 эксп. | 34 3115 4938 02 | ||
| Я5405-29ГТТТ5 эксп. | 34 3115 4939 01 | ||
| Я5405-3174БУ5 | 34 3115 4946 07 | Однодвигательный нереверсивный | УСП-12 |
| Я5405-3174ТУ5 | 34 3115 4947 01 | УСП-8 | |
| Я5405-3174БУ5 эксп. | 34 3115 4949 10 | Iн = 12,5 А | |
| Я5405-3174ТУ5 эксп. | 34 3115 4951 05 | Рн = 5,5 кВт | |
| Я5405-31ГТБТ5 эксп. | 34 3115 4953 03 | ||
| Я5405-31ГТТТ5 эксп. | 34 3115 4954 02 | ||
| Я5112-3074БУ5 | 34 3115 5116 06 | Однодвигательный нереверсивный | КНП-10 |
| Я5112-3074ТУ5 | 34 3115 5117 05 | ||
| Я5112-3074БУ5 эксп. | 34 3115 5119 03 | Iн = 10,0 А | |
| Я5112-3074ТУ5 эксп. | 34 3115 5121 09 | Рн = 4 кВт | |
| Я5112-30ГТБТ5 эксп. | 34 3115 5123 07 | ||
| Я5112-30ГТТТ5 эксп. | 34 3115 5124 06 | ||
| Я5112-3274БУ5 | 34 3115 4907 09 | Двухдвигательный нереверсивный | КНП-10.01 |
| Я5112-3274ТУ5 | 34 3115 4908 08 | ||
| Я5112-3274БУ5 эксп. | 34 3115 4909 07 | Iн = 16 А | |
| Я5112-3274ТУ5 эксп. | 34 3115 4915 09 | Рн1 = Рн2 = 3,0 кВт | |
| Я5112-32ГТБТ5 эксп. | 34 3113 4918 06 | ||
| Я5112-32ГТТТ5 эксп. | 34 3115 4922 10 | ||
| Я5112-2974БУ5 | 34 3115 4916 08 | Однодвигательный нереверсивный | КНП-10.02 |
| Я5112-2974ТУ5 | 34 3115 4917 07 | ||
| Я5112-2974БУ5 эксп. | 34 3115 4919 05 | Iн = 8,0 А | |
| Я5112-2974ТУ5 эксп. | 34 3115 4921 00 | Рн = 3,0 кВт | |
| Я5112-29ГТБУ5 эксп. | 34 3115 4923 09 | Однодвигательный нереверсивный | КНП-10.02 |
| Я5112-29ГТТТ5 эксп. | 34 3115 4924 08 | Iн = 8,0 А Рн = 3,0 кВт | |
| Я5920-3174ФУ5 | 34 3115 4922 10 | Двухдвигательный нереверсивный | |
| Я5920-3174БУ5 | 34 3115 5202 09 | ||
| Я5920-3174ТУ5 | 34 3115 5203 08 | Iн = 12,5 А | ТСН-160 |
| Я5920-3174ФУ5 эксп. | 34 3115 5204 07 | Рн1 = 4 кВт | ТСН-2,0Б |
| Я5920-3174БУ5 эксп. | 34 3115 5205 06 | Рн2 = 1,5 кВт | ТСН-3,0Б |
| Я5920-3174ТУ5 эксп. | 34 3115 5206 05 | ||
| Я5920-31ГТФТ5 эксп. | 34 3113 5207 04 | ||
| Я5920-31ГТБТ5 эксп. | 34 3115 5208 03 | ||
| Я5112-3174БУ5 | 34 3115 4901 05 | Двухдвигательный нереверсивный | |
| Я5112-3174ТУ5 | 34 3115 4902 03 | ||
| Я5112-3174БУ5 эксп. | 34 3115 4903 02 | Iн = 12,5 А | КНП-10.01 |
| Я5112-3174ТУ5 эксп. | 34 3115 4904 01 | Рн1 = 4 кВт | |
| Я5112-31ГТБТ5 эксп. | 34 3115 4905 00 | Рн2 = 1,5 кВт | |
| Я5112-31ГТТТ5 эксп. | 34 3115 4906 10 | ||
| Я5920-3274ФУ5 | 34 3115 5211 08 | Двухдвигательный нереверсивный | ТСН-160 |
При включении автоматического выключателя QF1 (рис. 1) на аппаратуру ящика Я5405-0074ТУ5 подается напряжение силовой цепи 380 В. При этом загорается сигнальная лампа НL1 СЕТЬ. При нажатии кнопки S В2 ВПЕРЕД или S В3 НАЗАД включается пускатель КМ1.1 или КМ1.2. Реверс осуществляется при срабатывании конечных выключателей S Q1 или S Q2. Останов электродвигателя осуществляется при нажатии кнопки S В1 СТОП. В случае аварийного режима при перегреве обмоток статора срабатывает устройство встроенной температурной защиты УВТЗ (Д1), его контакт отключает катушки пускателей.

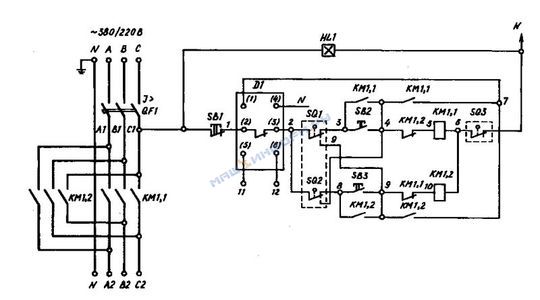

Принципиальная электрическая схема ящика управления Я5405-0074ТУ5
При аварии технологического механизма (обрыв цепи подачи скребков) срабатывает конечный выключатель S Q3, также отключающий катушки пускателей. Принципиальные электрические схемы, изображенные на рис. 2-5, работают аналогично.

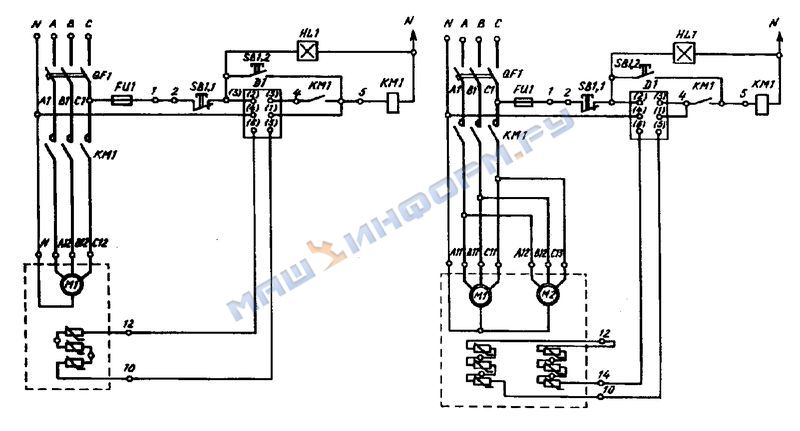

Принципиальная электрическая схема ящика управления Я5112-0074ТУ5

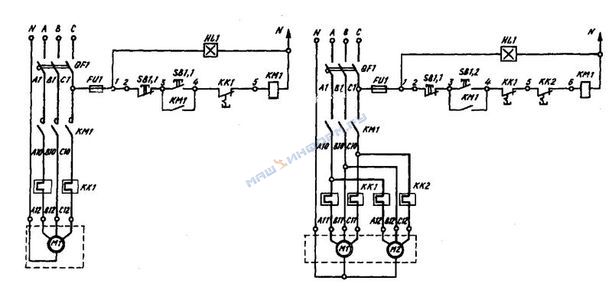

Принципиальная электрическая схема ящика управления Я5112-0074БУ5
Принципиальная электрическая схема ящика управления Я5920-0074БУ5

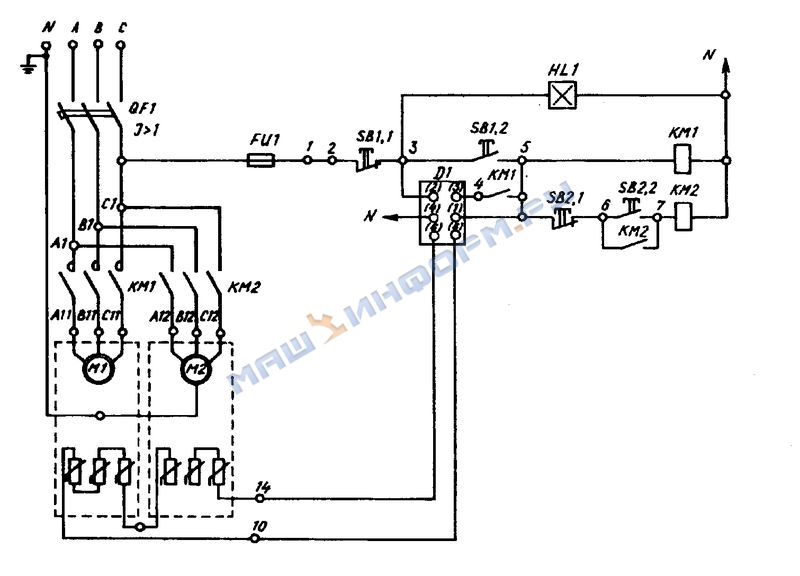

Принципиальная электрическая схема ящика управления Я5920-0074ТУ5
При остановке в технологическом механизме электродвигателей без встроенной температурной защиты (позисторов) для управления используются ящики, где функцию защиты выполняют электротепловые реле. В аварийном режиме срабатывает контакт реле и отключает катушки пускателей.
Габаритные и установочные размеры ящиков управления приведены на рис. 6.

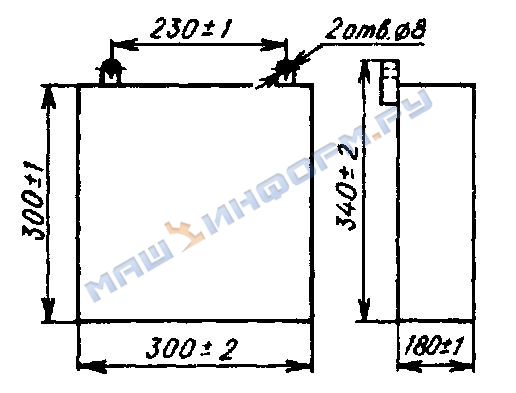

Габаритные и установочные размеры ящика управления
Ящики управления представляют собой металлическую конструкцию навесного исполнения с односторонним обслуживанием. Двери ящиков имеют замки и свободно, без заеданий и перекосов открываются на угол не менее 100°.
На дверях ящиков установлена аппаратура управления и сигнализации.
Внутри ящиков расположена силовая и релейная аппаратура (магнитные пускатели, автоматический выключатель, устройства защиты от перегрузки, элемент временной задержки при реверсе).
В комплект поставки входят: ящик, ключ специальный - 2 шт.;
эксплуатационная документация: паспорт, техническое описание и инструкция по эксплуатации.
Товаросопроводительная документация для ящиков, поставляемых на экспорт, по РД 16.01.007-88 должна включать в себя протокол приемо-сдаточных испытаний.
