Шкаф управления Ш 5947-4074У3.1 установкой вентиляционной с утилизацией тепла УТ-Ф-12
Общие сведения
Шкаф управления Ш5947-4074У3.1 предназначен для автоматического управления установкой вентиляционной с утилизацией тепла УТ-Ф-12, которая обеспечивает вентиляцию и использование тепла вытяжного воздуха в сельскохозяйственных помещениях с целью нагрева свежего приточного воздуха.
Структура условного обозначения
Ш5947-4074У3.1:
Ш - шкаф управления;
5 - НКУ управления асинхронными электродвигателями трехфазного
тока с короткозамкнутым ротором;
9 - НКУ управления несколькими электродвигателями;
47 - порядковый номер;
40 - номинальный ток 40 А;
7 - напряжение силовой цепи 380 В, 50 Гц;
4 - напряжение вспомогательной цепи 220 В, 50 Гц;
У3.1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от 0 до 40°С.
Рабочее положение в пространстве - вертикальное.
Степень защиты оболочки шкафа от воздействия окружающей среды - IР44 по ГОСТ 14254-80.
Шкаф должен соответствовать группе условий эксплуатации М1 по ГОСТ 17516-72, вибрационные нагрузки по I степени жесткости, ГОСТ 16962-71.
Требования безопасности должны соответствовать ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.7-83.
Шкаф управления соответствует ТУ16-89 ИЖТП. 656357.009ТУ. ТУ 16-89 ИЖТП.656357.009 ТУ
Технические характеристики
Номинальное напряжение силовой цепи, В - 380 Номинальный ток силовой цепи, А - 40 Допустимое отклонение напряжения от номинального значения, % - -10 - +10 Диапазон задатчика температуры воздуха помещения, °С - 0 - +40 Среднее время, ч: наработка на отказ - 5000 восстановление - 2 Масса, кг, не более - 46
Гарантийный срок - 2,5 года со дня ввода шкафа в эксплуатацию, но не более 3 лет со дня отгрузки заводом-изготовителем. Исчисление гарантийного срока в соответствии с ГОСТ 22352-77.
Конструкция и принцип действия
В автоматическом режиме шкаф управления обеспечивает работу установки УТ-Ф-12 по следующему алгоритму управления:
работа приточного вентилятора на максимальной частоте вращения при полностью открытой жалюзи обводного канала;
закрытие жалюзи обводного канала по пропорционально-интегральному ПИ-закону и включение на максимальную частоту вращения вытяжноговентилятора при снижении температуры воздуха в помещении ниже заданной;
открытие регулирующего клапана теплоносителя по ПИ-закону до момента восстановления заданной температуры в холодный период года;
переключение двигателей приточного и вытяжного вентиляторов на минимальную частоту вращения при дальнейшем снижении температуры и достижении заданного предельного отклонения;
алгоритм управления в обратной последовательности при повышении температуры воздуха в помещении.
Шкаф обеспечивает следующие виды защиты:
защиту калорифера от размораживания путем полного открытия регулирующего клапана теплоносителя и переключения электродвигателей приточного и вытяжного вентиляторов на минимальную частоту вращения;
защиту теплообменника от обмерзания путем открытия рециркуляционной заслонки;
защиту электродвигателей вентиляторов от токов короткого замыкания и перегрузок.
Изделие представляет собой металлический шкаф одностороннего обслуживания навесного исполнения. В дверь шкафа вмонтировано стекло для визуального наблюдения за работой терморегуляторов, световой сигнализации и положением переключателей. Подвод внешних цепей к шкафу управления осуществляется через штуцеры с сальниковым уплотнением, расположенным в днище шкафа.

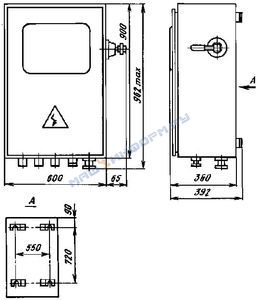

Габаритные размеры шкафа управления представлены на рисунке.
Габаритные размеры шкафа управления
Масса не более 46 кг
В комплект поставки входят: шкаф управления Ш5947-4074У3.1; узел крепления датчика с термопреобразователем сопротивления;
термопреобразователь сопротивления; ключ ЖВИЕ.332585.001 - 2 шт.;
запасные части в соответствии с ведомостью ИЖТП.656357.009 ЗИ - 1 компл.; эксплуатационная документация в соответствии с ведомостью ИЖТП. 656357.009 ЭД - 1 компл.; товаросопроводительная документация по РД16 02.003-86.
