Шкаф управления Ш 5935-4874М отделением бункеров активного вентилирования ОБВ-160А
Общие сведения
Шкаф управления Ш5935-4874М предназначен для дистанционного управления отделением бункеров активного вентилирования ОБВ-160А.
Структура условного обозначения
Ш5935-4874М УХЛ3:
Ш - шкаф;
5 - класс (НКУ управления асинхронными электродвигателями
трехфазного тока с короткозамкнутым ротором);
9 - группа в классе 5 (НКУ управления несколькими
электродвигателями);
35 - порядковый номер разработки;
48 - исполнение по току силовой цепи (630 А);
7 - исполнение по напряжению силовой цепи (380 В, 50 Гц);
4 - исполнение по напряжению цепи управления (220 В, 50 Гц);
М - модернизированный;
УХЛ3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха в рабочий период от -10 до 40°С, с нерабочий период от -30 до 40°С.
Относительная влажность до 98% при температуре 25°С.
Окружающая среда запыленная нетокопроводящей пылью, невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Рабочее положение в пространстве вертикальное, допускается отклонение от вертикали до 5° в любую сторону.
Группа условий эксплуатации в части воздействия механических факторов внешней среды М1 по ГОСТ 17516-72.
Степень защиты IР51 по ГОСТ 14254-80.
Требования по технике безопасности по ГОСТ 12.2.007.7-83.
Шкаф управления соответствует ТУ 16-536.125-82. ТУ 16-536.125-82
Технические характеристики
Номинальное напряжение, В: силовой цепи - 380 цепи управления - 220 Частота тока, Гц - 50+1 Номинальный ток, А, не более - 630 Суммарная мощность, кВт - 279,1 Масса, кг, не более - 190 Средний срок службы, лет, не менее - 10
Гарантийный срок - 2 года со дня ввода шкафа управления в эксплуатацию.
Конструкция и принцип действия
Работа шкафа управления осуществляется в соответствии со схемой электрической принципиальной, приведенной на рис. 1.

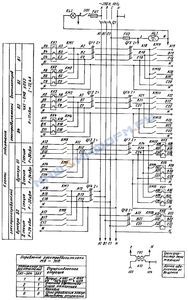

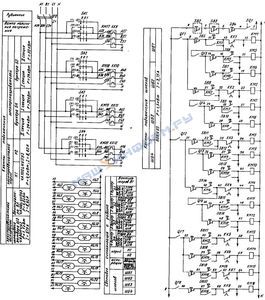

Принципиальная электрическая схема
шкафа управления типа Ш5935-4874М УХЛ3
Подключение шкафа к источнику питания осуществляется рубильником Q1, при этом загорается лампа "Сеть" и кнопочным постом SВ26 подается звуковой сигнал о начале работы; включаются автоматические выключатели QF1 - QF9 и в дальнейшем их нормальное положение включенное; последовательность включения электродвигателей, управляемых шкафом (на рис. 1 не показаны) осуществляется в соответствии с положениями, в которых установлены переключатели SА1 и SА5, и в соответствии с блокировочными связями схемы; съем звукового сигнала при заполнении бункеров осуществляется переключателем SА6, при этом остаются гореть лампы заполненных бункеров НL22 - НL25;
после окончания работы бункеров напряжение со шкафа управления снимается рубильником Q1.
Габаритные и установочные размеры шкафа управления приведены на рис. 2.

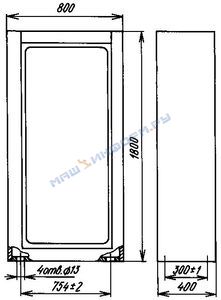

Габаритные и установочные размеры шкафа управления
типа Ш5935-4874М УХЛ3
Шкаф управления представляет собой металлическую конструкцию, выполненную из листовой стали, напольного исполнения, одностороннего обслуживания.
Корпус шкафа управления должен быть надежно заземлен. При отсутствии заземления включать шкаф управления под напряжение запрещается. Эксплуатация шкафа управления должна проводиться в соответствии с действующими "Правилами техники безопасности при эксплуатации электроустановок потребителей" и "Правилами технической эксплуатации электроустановок потребителей".
В комплект поставки входят: шкаф управления; светильник; лампа накаливания - 2 шт.; пост ПКЕ - 2 шт.; датчик СУМ - 4 шт.; ключ - 2 шт.; эксплуатационная документация в соответствии с ведомостью ЭД;
товаросопроводительная документация.
