Комплектные устройства управления механизмами технологических линий приема, приготовления и раздачи кормов типов Ш5903, Я5905, Я5915 ЯОА5606
Общие сведения
Комплектные устройства управления механизмами или технологическими линиями предназначены для автоматизированного и ручного управления электроприводами машин и механизмов технологических линий приема, приготовления и раздачи кормов на комплексах по раздаче кормов крупному рогатому скоту (таблица).
Устройства обеспечивают защиту главных цепей и цепей управления от токов КЗ и токов перегрузок, световую сигнализацию о работе каждого электропривода механизмов агрегатов, аварийную остановку механизмов агрегатов.
Структура условного обозначения
Х(ОА)5ХХ-Х7Х(Х)ХХ:
Х - конструктивное исполнение: Ш - шкаф, Я - ящик;
О - одностороннего обслуживания;
А - сельскохозяйственного назначения;
5 - класс НКУ: управление асинхронным двигателем трехфазного
тока с короткозамкнутым ротором;
Х - группа в классе 5: 9 - управление несколькими
электродвигателями; 6 - управление несколькими приводами;
Х - порядковый номер разработки (03; 05; 06; 15);
Х - исполнение по номинальному току главной цепи:
26 или 27 А - 6 А; 26 А - 3 А; 27 - 10 А;
31 - 12,5 А; 32 - 16 или 20 А; 34 - 20 или 25 А;
35 - 31,5 А; 36 - 40 А; 38 - 75 А; 39 - 80 А;
40 - 100 А; 42 - 160 А; 43 - 200 А;
7 - исполнение по номинальному напряжению главной цепи
частотой 50 Гц (380 В);
Х - исполнение по номинальному напряжению цепи управления
частотой 50 Гц: 4 - 220 В, 7 - 380 В;
Х - модификация (А, Б, В, Г, Т, 01);
ХХ - климатическое исполнение (У, УХЛ) и категория размещения
(3.1; 5) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Номинальные климатические данные соответствуют ГОСТ 15150-69 и ГОСТ 15543.1-89.
Высота над уровнем моря до 2000 м.
Температура окружающего воздуха от минус 10 до 40°С для исполнений У3.1 и УХЛ3.1, от минус 5 до 35°С - для исполнения У5.
Относительная влажность до 98% при температуре 25°С для исполнения У3.1, до 80% при температуре 20°С для исполнения УХЛ3.1, до 90% при температуре 15°С для исполнения У5.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металл и изоляцию.
Отсутствие непосредственного воздействия осадков и солнечной радиации.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 22789-94, действующим "Правилам устройства электроустановок", "Правилам технической эксплуатации электроустановок потребителей и правилам техники безопасности при эксплуатации электроустановок потребителей".
Устройства управления отвечают требованиям ТУ У 3.11-05814256-052-95. ТУ У 3.11-05814256-052-95
Технические характеристики
Номинальное напряжение главной цепи, В - 380 Частота тока, Гц - 50
Наименования, типоисполнения, назначение и основные технические данные приведены в таблице.
Таблица
| Наименование изделия | Типоисполнение | Назначение | Частота тока цепи управления, Гц | Номинальное напряжение цепи управления, В | Номинальный ток, А | Суммарная подключаемая мощность, кВт | |
| главной цепи | цепи управления | ||||||
| Шкаф управления линией выдачи концкормов в помещении первого периода | Ш5903-4074АУ3.1 | Автоматизированное и ручное управление электроприводами машин и механизмов технологических линий приема, приготовления и раздачи кормов на комплексах для выращивания крупного рогатого скота | 50 | 220 | 100 | – | 40 |
| Шкаф управления дозированием сенажа | Ш5903-3974ВУ3.1 | 80 | 35 | ||||
| Шкаф управления дозированием концкормов | Ш5903-38А74ГУ3.1 | 75 | 25 | ||||
| Шкаф управления воздуходувкой | Ш5903-4374У3.1 | 200 | 100 | ||||
| Ящик управления линией приема концкормов | Я5905-2774У3.1 | 10 | 5 | ||||
| Ящик управления раздачей концкормов в помещениях первого периода | Я5905-27А74У3.1 | 6 | 3 | ||||
| Ящик дистанционного управления раздачей концкормов в помещении первого периода | Я5905-2674У3.1 | – | |||||
| Ящик управления раздачей кормов в помещениях второго периода | Я5905-3474У3.1 | 25 | 10 | ||||
| Ящик управления четырехскоростным электродвигателем транспортера кормораздачи | Я5905-3274У3.1 | 20 | 8 | ||||
| Ящик управления переключением кормоприготовительных отделений | Я5905-26А64У3.1 | 3 | 0,5 | ||||
| Ящик управления агрегатом приготовления кормосмесей АПК-10А | Я5905-4274ВУХЛ3.1 | Дистанционное управление механизмами агрегата приготовления кормосмесей АПК-10А в ручном и автоматическом режимах с обеспечением сблокированного управления электроприводами в соответствии с требованиями технологического процесса | 160 | 2,5 | 56,1 | ||
| Ящики управления измельчителем корнеклубнеплодов ИКМ-Ф-10 | Я5915-3574БУ5; Я5915-3574ТУ5 | Управление электродвигателями измельчителя корнеклубнеплодов ИКМ-Ф-10 в ручном режиме с обеспечением всех необходимых технологических блокировок | 380 | 31,5 | 41,1 | ||
| Ящик управления одновальными смесителями кормовСКО-Ф-3 и СКО-Ф-6 | Я5915-3674АУ5 | Управление электроприводами одновальных смесителей кормов СКО-Ф-3 и СКО-Ф-6 в ручном и автоматическом режимах | 220 | 40 | 76,85 | ||
| Ящик управления раздатчиком кормов РВК-Ф-74 | Я5915-3174У5 | Управление электроприводом раздатчика кормов РВК-Ф-74 в неавтоматическом режиме | 12,5 | 2 | 5,5 | ||
| Ящики управления мобильным кормораздатчиком КУС-Ф-2 | Я5915-3277АУ5; Я5915-3277БУ5 | Управление электроприводами мобильного кормораздатчика КУС-Ф-2 в автоматическом и ручном режиме | 380 | 16 | 3 | 19,4 | |
| Ящик управления мобильным кормораздатчиком КЭС-1,7 | ЯОА5606-347701У5 | Управление электроприводами мобильного кормораздатчика КЭС-1,7 | 20 | 25 | 16,65 | ||
Продолжение таблицы
| Наименование изделия | Типоисполнение | Суммарная подклю-чаемая мощность, кВт | Количество подклю-чаемых двигателей | Номер рисунка электри-ческой принци-пиальной схемы | Номер рисунка габарит-ного чертежа | Габаритные размеры (длина ? высота ? ? глубина) | Исполне-ние по способу установки | Масса, кг | Примечание |
| Шкаф управления линией выдачи концкормов в помещении первого периода | Ш5903-4074АУ3.1 | 40 | 12 | – | 1 | 600 ? 1600 ? 400 | Навесное и напольное | 110 | –
|
| Шкаф управления дозированием сенажа | Ш5903-3974ВУ3.1 | 35 | 7 | ||||||
| Шкаф управления дозированием концкормов | Ш5903-38А74ГУ3.1 | 25 | 14 | ||||||
| Шкаф управления воздуходувкой | Ш5903-4374У3.1 | 100 | 2 | ||||||
| Ящик управления линией приема концкормов | Я5905-2774У3.1 | 5 | 6 | 2 | 500 ? 500 ? 560 | 22 | |||
| Ящик управления раздачей концкормов в помещениях первого периода | Я5905-27А74У3.1 | 3 | 1 | 20 | |||||
| Ящик дистанционного управления раздачей концкормов в помещении первого периода | Я5905-2674У3.1 | – | 19 | ||||||
| Ящик управления раздачей кормов в помещениях второго периода | Я5905-3474У3.1 | 10 | 3 | ||||||
| Ящик управления четырехскоростным электродвигателем транспортера кормораздачи | Я5905-3274У3.1 | 8 | 1 | ||||||
| Ящик управления переключением кормоприготовительных отделений | Я5905-26А64У3.1 | 0,5 | 4 | 20 | |||||
| Ящик управления агрегатом приготовления кормосмесей АПК-10А | Я5905-4274ВУХЛ3.1 | 56,1 | 6 | 8 | 3 | 630 ? 968 ? 435 | Навесное | 52 | В структуре условного обозначения: В – автономное включение, Наработка на отказ 6000 ч |
| Ящики управления измельчителем корнеклубнеплодов ИКМ-Ф-10 | Я5915-3574БУ5; Я5915-3574ТУ5 | 41,1 | 3 | 9 | 4 | 400 ? 400 ? 250 | 22 | В структуре условного обозначения: Т – тепловая защита от превышения тока относительно номинального с помощью реле РТЛ; В – с помощью устройства, встроенного температурной защиты УВТЗ-5 | |
| Ящик управления одновальными смесителями кормовСКО-Ф-3 и СКО-Ф-6 | Я5915-3674АУ5 | 76,85 | 5 | 10 | – | 500 ? 500 ? 250 | 30 | В структуре условного обозначения: А – с микропроцессорным блоком; Б – без указанного блока | |
| Ящик управления раздатчиком кормов РВК-Ф-74 | Я5915-3174У5 | 5,5 | 1 | 11 | 5 | 430 ? 437 ? 237 | 18 | ||
| Ящики управления мобильным кормораздатчиком КУС-Ф-2 | Я5915-3277АУ5; Я5915-3277БУ5 | 19,4 | 4 | – | 6; 7 | 600 ? 800 ? 250; 600 ? 500 ? 250 | 25; 30 | В ящике Я5915-3277АУ5 (рис.11) помимо релейно-контактной аппаратуры размещен микропроцессорный блок в виде платы с элементами индикации и набора программ, который укреплен на внутренней двери ящика | |
| Ящик управления мобильным кормораздатчиком КЭС-1,7 | ЯОА5606-347701У5 | 16,65 | 3 | 12 | – | – | 28 | – |
Гарантийный срок - 2 года со дня ввода устройства в эксплуатацию.
Устройство представляет собой металлическую конструкцию, выполненную из листовой стали. Обслуживание одностороннее, исполнение защищенное.
Свободно открывающаяся дверь имеет уплотнение и закрывается на ключ.
Внутри устройства расположена силовая и релейная аппаратура. На двери устройства расположены органы управления и лампы сигнализации.
Ввод питающей сети и вывод кабелей к электродвигателям осуществляется через сальники, расположенные в нижней части устройства.
Общие виды, габаритные и установочные размеры устройств приведены на рис. 1-7, электрические принципиальные схемы - на рис. 8-12.

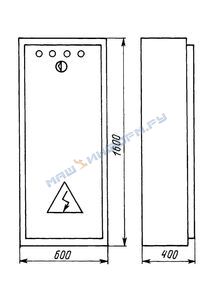

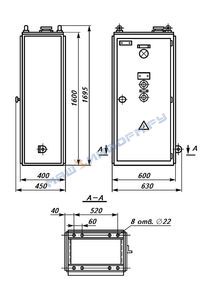

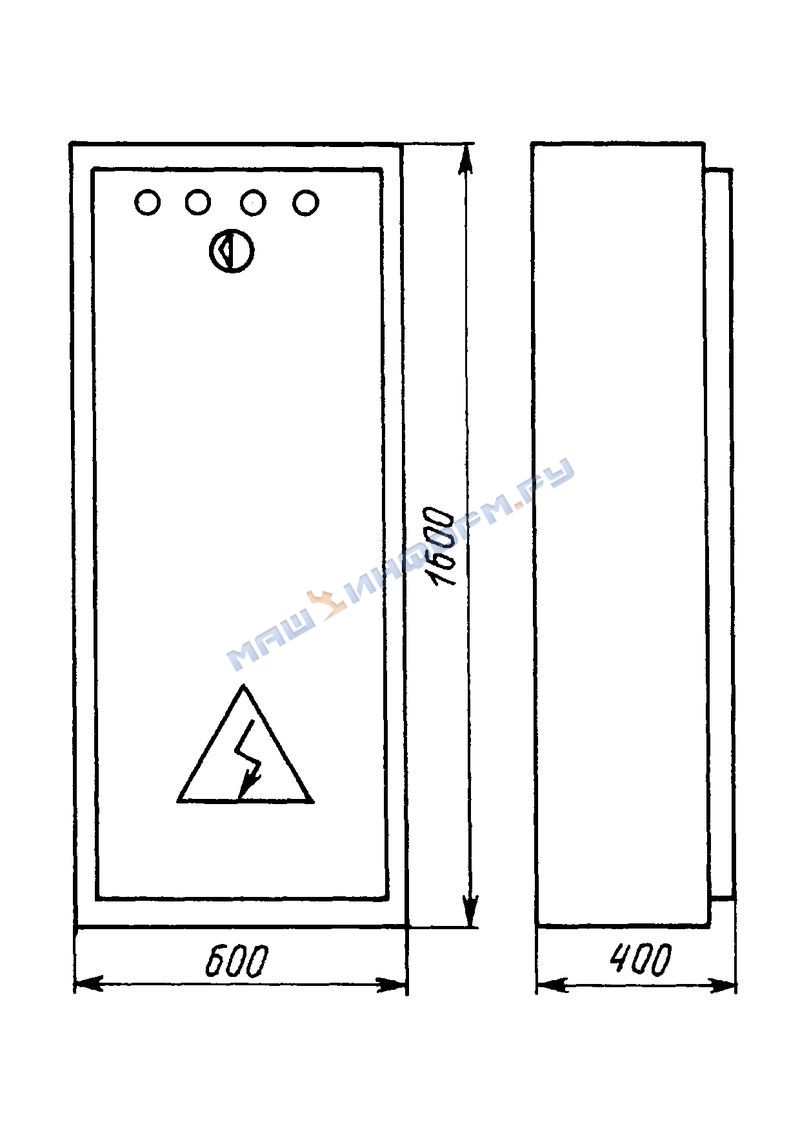

Общий вид и габаритные размеры шкафов управления Ш5903-4074У3.1, Ш5903-3974ВУ3.1, Ш5903-38А74ГУ3.1 и Ш5903-4374У3.1

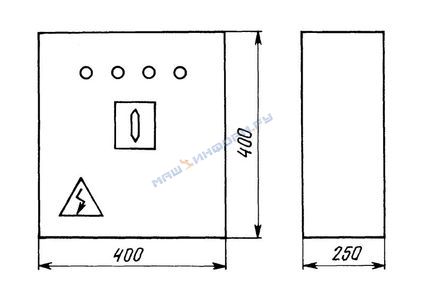

Общий вид и габаритные размеры ящиков управления Я5905-2774У3.1, Я5905-27А74У3.1, Я5905-2674У3.1, Я5905-3474У3.1, Я5905-3274У3.1 и Я5905-26А74У3.1

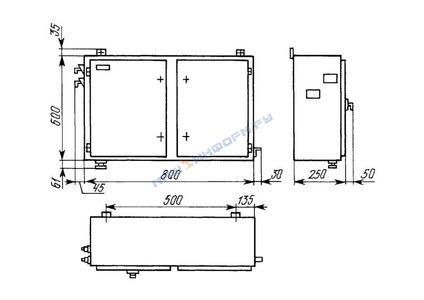

Общий вид, габаритные и установочные размеры ящика управления Я5905-4274ВУХЛ3.1

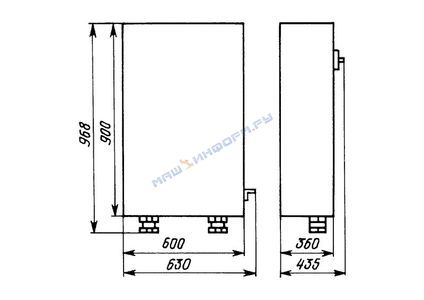

Общий вид и габаритные размеры ящиков управления Я5915-3574БУ5 и Я5915-3574ТУ5

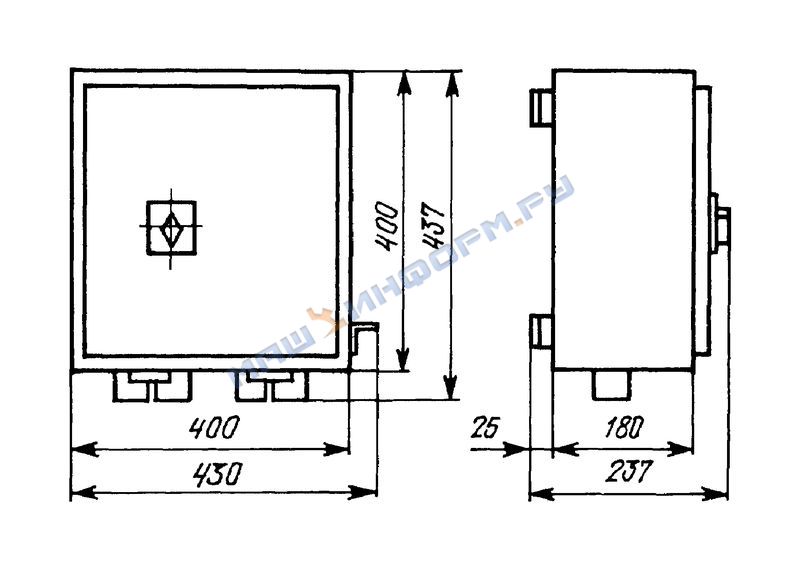

Общий вид, габаритные и установочные размеры ящика управления Я5915-3174У5

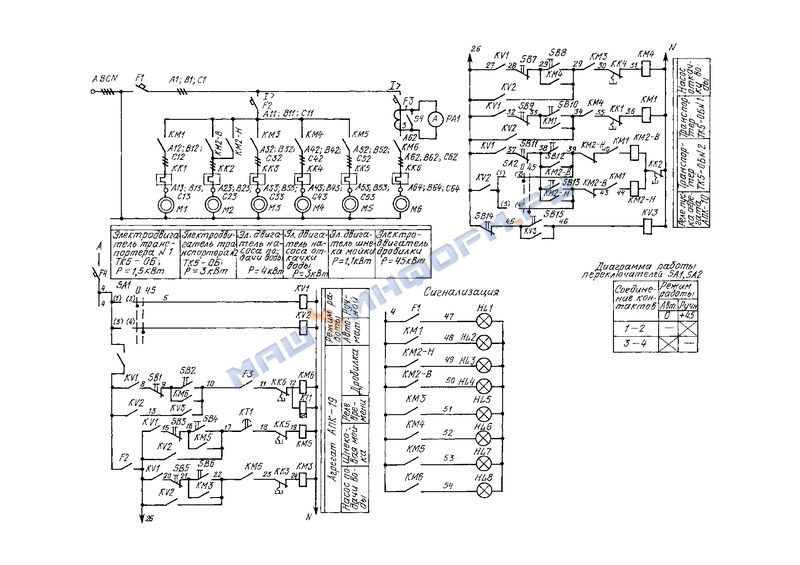

Электрическая принципиальная схема ящика управления Я5905-4274ВУХЛ3.1
Электрическая принципиальная схема ящиков управления Я5915-3574БУ5 и Я5915-3574ТУ5:
КВКИ - конечный выключатель крышки измельчителя;
ПЭИ - позисторы электродвигателя измельчителя;
ПЭШК и СК - позисторы электродвигателей шнекового и скребкового конвейеров соответственно
Электрическая принципиальная схема ящика управления Я5915-3674АУ5
Электрическая принципиальная схема ящика управления ЯОА5606-347701У5:
М1 - электродвигатель привода кормораздатчика;
М2 и М3 - электродвигатели 1-го и 2-го винтов соответственно
Электрическая принципиальная схема ящика управления Я5915-3174У5
Питание на главной цепи и цепи управления осуществляется при включении автоматических выключателей F1-F4 (см. рис. 8).
При этом загорается сигнальная лампа НL1 "СЕТЬ". В ручном режиме управления переключатель режима работы SА1 устанавливается в положение "РУЧН". При этом срабатывает промежуточное реле КV1 и подготавливает цепи ручного управления.
Кнопкой SВ2 при помощи контактов пускателя КМ6 включается электродвигатель дробилки. Контроль запуска электродвигателя дробилки осуществляется при помощи амперметра РА1.
Через время, достаточное для запуска электродвигателя дробилки, срабатывает реле времени КТ1 и своим контактом подготавливает цепь магнитного пускателя КМ5. Кнопкой SВ4 при помощи контактов магнитного пускателя КМ5 включается электродвигатель шнековой мойки. Далее последовательно кнопками SВ6, SВ7, SВ9, SВ12 при помощи контактов соответствующих магнитных пускателей включаются электродвигатели насоса подачи воды, насоса откачки воды, транспортера ТК5-ОБ № 1, транспортера ТК5-ОБ № 2. В схеме предусмотрено сблокированное ручное управление, обеспечивающее только требуемую технологическим процессом последовательность запуска механизмов агрегата.
В автоматическом режиме управления переключатель режима работы SА1 устанавливается в положение "АВТ". При этом срабатывает промежуточное реле КV1 и своими контактами подготавливает цепи автоматического управления.
Переключатель SА2 устанавливается в положение "ВПРАВО" или "ВЛЕВО", в зависимости от того, из какого приямка будет забираться корм.
Автоматический пуск агрегата осуществляется кнопкой SВ15 при помощи промежуточного реле КV3. Промежуточное реле КV3 своим контактом включает пускатель КМ6 и запускается электродвигатель дробилки. Через выдержку времени, достаточную для запуска электродвигателя дробилки, при помощи контакта реле времени КТ1 включается магнитный пускатель КМ5, и включается электродвигатель шнековой мойки. Пускатель КМ5 своим контактом включает пускатель КМ3, который включает электродвигатель насоса подачи воды. В свою очередь, контакт пускателя КМ3 включает пускатель КМ4, и включается электродвигатель насоса откачки воды. Контакт пускателя КМ4 также включает пускатель КМ1, и включается электродвигатель транспортера ТК5-ОБ № 1. Последним включается пускатель КМ2-В или КМ2-Н, в зависимости от того, в какое положение установлен переключатель SА2, и включается электродвигатель транспортера ТК5-ОБ № 2. При включении пускателей загораются соответствующие сигнальные лампы НL2-НL8, сигнализирующие о работе электродвигателей механизмов агрегата. Останов электродвигателей агрегата осуществляется при помощи кнопки SВ14 "СТОП АВТОМ".
Защита электроприводов и электрооборудования ящика от токов КЗ обеспечивается автоматическими выключателями F1-F4. В ящике также предусмотрена защита электродвигателей от токов перегрузки. Эта защита выполнена на тепловых реле КК1-КК6, при возникновении перегрузки по току контакты которых отключают питание цепей управления пускателей КМ1-КМ6.
Напряжение питания 380 В, 50 Гц подается на зажимы А, В, С, N, при этом загорается сигнальная лампа НL1 "СЕТЬ".
Электрическая принципиальная схема (см. рис. 9) предусматривает ручной режим управления технологическим оборудованием измельчителя корнеклубнеплодов ИКМ-Ф-10. Кнопкой SВ3 "СМЕСИТЕЛЬ" производится включение катушки пускателя КМ1, через контакты которого производится включение электродвигателя смесителя М1. Далее кнопкой SВ5 "ШНЕК" производится включение катушки пускателя КМ2, через контакты которого производится включение электродвигателя шнекового конвейера М2. Кнопкой SВ7 "СКРЕБОК" производится включение катушки пускателя КМ3, через контакты которого производится включение электродвигателя скребкового конвейера М3.
Отключение электродвигателей измельчителя корнеклубнеплодов производится соответствующими стоповыми кнопками SВ2, SВ4, SВ6.
Защита электродвигателей от токов КЗ осуществляется автоматическим выключателем QF1, а температурная защита электродвигателей осуществляется при помощи устройства встроенной температурной защиты УВТЗ-5.
Электрическая принципиальная схема ящика Я5915-3574ТУ5 аналогична схеме ящика Я5915-3574БУ5 с тем отличием, что в ящике Я5915-3574ТУ5 в качестве защиты электродвигателя от перегрузки применены тепловые реле РТЛ.
Ввод питания на силовые цепи и цепи управления осуществляется переводом автоматического выключателя QF1 в положение "Вкл". Ящик управления предусматривает два режима управления электроприводами СКО-Ф-3. Выбор режима управления осуществляется установкой переключателя в положение "Запаривание" или "Смешивание". В режиме "Запаривание" кнопкой SВ2 включается пускатель КМ1, через контакты которого подается напряжение питания на зажимы А11, В11, С11, при этом включается электродвигатель смесителя М1. Далее кнопкой SВ4 включается магнитный пускатель КМ2, через контакт которого подается напряжение питания на зажимы А21, В21, С21, при этом включается электродвигатель загрузочного конвейера М2. После загрузки корма в запарочный чан кнопкой SВ3 осуществляется снятие питания с зажимов А21, В21, С21, при этом электродвигатель конвейера загрузки М2 отключается.
Через выдержку времени 1,2 ч, достаточную для запаривания корма, реле времени КТ1 своим контактом включает сигнальную сирену НА1 и сигнальную лампу НL2 "Конец цикла".
Далее кнопкой SВ6 включается пускатель КМ3, через контакты которого подается напряжение питания на клеммы А31, В31, С31, при этом включается электродвигатель конвейера выгрузки М3, кнопкой SВ8 включается пускатель КМ4, через контакты которого подается напряжение питания на зажимы А43, В43, С43, при этом включается электродвигатель задвижки М4 на открытие.
При полном открытии задвижки при помощи конечного выключателя SQ3 производятся автоматическое отключение пускателя КМ4.1 и включение пускателя КМ5, через контакты которых осуществляется останов электродвигателя задвижки и включение шнека выгрузки. При этом готовый корм будет выгружаться из бункера. После выгрузки корма кнопкой SВ9 включается пускатель КМ4.2, через контакты которого осуществляется подача напряжения питания на зажимы А43, В43, С43, при этом осуществляется включение электродвигателя задвижки на закрытие. При полном закрытии задвижки при помощи конечных выключателей SQ3 и SQ4 производится автоматическое отключение электродвигателя задвижки и поиска выгрузного.
Работа электрической принципиальной схемы в режиме "Смешивание" аналогична работе в режиме "Запаривание". Время выдержки смешивания осуществляется при помощи реле времени КТ1 - 0,3 ч.
Подача питания на ящик управления Я5915-3174У5 (рис. 11) осуществляется подачей напряжения автоматическим выключателем QF1. При этом должна загореться сигнальная лампа НL1 "СЕТЬ".
При непосредственном управлении приводом раздатчика с ящика управления переключатель режима работы SА1 устанавливается в положение "УПРАВЛЕНИЕ ДИСТАНЦИОННОЕ" кнопками SВ1 "ВПЕРЕД" или SВ3 "НАЗАД" при помощи вспомогательных реле КV1 и КV2 и реле времени КТ1 с выдержкой времени 10-15 с, необходимой для предпусковой звуковой сигнализации, производится пуск электродвигателя кормораздатчика вперед или назад соответственно. При этом появится напряжение 380 В, 50 Гц на клеммах А12, В12, С12. Звуковая предпусковая сигнализация выполнена в виде звонка, установленного внутри ящика управления. С выдержкой времени, необходимой для звуковой предпусковой сигнализации (10-15 с), произойдет автоматическое отключение звонка. Остановка раздатчика в крайних положениях производится автоматически, при помощи конечных выключателей технологического оборудования. Для управления приводом раздатчика с помощью кнопочного поста, расположенного возле загрузочного бункера, переключатель режима работ SА1 устанавливается в положение "УПРАВЛЕНИЕ ПО МЕСТУ".
Ящик управления предусматривает ручной и автоматический режим управления (см. рис. 12). Выбор режима работы осуществляется установкой переключателя SА2 в положение "Ручн." или "Авт.".
В автоматическом режиме управления кнопкой SВ1.2 включается пускатель КМ1, через контакты которого включается электродвигатель привода кормораздатчика М1 вперед. При срабатывании конечных выключателей SQ4, SQ6 в начале кормушек автоматически включаются пускатели КМ2, КМ3, через контакты которых включаются электродвигатели 1-го и 2-го винтов М2, М3. При срабатывании конечных выключателей SQ3, SQ5 в конце кормушек происходит отключение магнитных пускателей КМ2, КМ3, через контакты которых отключаются электродвигатели 1-го и 2-го винтов М2, М3. При срабатывании конечного выключателя SQ2 в конце зоны кормления отключается катушка магнитного пускателя КМ1.1, при помощи которого отключается электродвигатель привода кормораздатчика и одновременно автоматически включается катушка магнитного пускателя КМ1.2, через контакты которого вновь включается электродвигатель привода кормораздатчика М1 назад. При срабатывании конечного выключателя SQ1 в начале зоны загрузки отключается катушка магнитного пускателя КМ1.2, через контакты которого осуществляется останов электродвигателя привода кормораздатчика М1.
В ручном режиме управление осуществляется от соответствующих кнопок управления:
кнопкой SВ1.2 включение катушки магнитного пускателя КМ1.1, через контакты которого включается электродвигатель привода кормораздатчика М1 вперед; кнопкой SВ2.2 включение магнитного пускателя КМ2, через контакты которого включается электродвигатель 1-го винта М2 ;
кнопкой SВ3.2 включение магнитного пускателя КМ3, через контакты которого включается электродвигатель 2-го винта М2 ;
кнопкой SВ1.3 включается магнитный пускатель КМ1.2, через контакты которого включается электродвигатель привода кормораздатчика М1 назад.
Стоповыми кнопками SВ1.1, SВ2.1, SВ3.1 осуществляется выключение соответствующего пускателя, через контакты которых происходит останов соответствующих электродвигателей кормораздатчика.
В комплект поставки входят: устройство (ящик или шкаф), специальный ключ (2 шт.), эксплуатационная документация: паспорт, техническое описание и инструкция по эксплуатации.
