Ящики управления теплогенераторами на жидком и газовом топливе типов Я9604 и Я9605
Общие сведения
Ящик Я9604-3274БУХЛ3.1 управления теплогенератором ТГ-Ф-2,5Б
Ящик управления Я9604-3274БУХЛ3.1 предназначен для управления рабочим режимом и защиты от возникновения аварийных ситуаций теплогенератора на газовом топливе ТГ-Ф-2,5Б.
Теплогенераторы ТГ-Ф-2,5Б используются в системах регулирования микроклимата при обогреве и вентиляции животноводческих помещений, теплиц, подсобных производственных помещений, при сушке сельскохозяйственных культур и в других объектах, имеющих подведенные стационарные газопроводы.
Ящики Я9605-2874УХЛ3.1 и Я9604-2874УХЛ3.1 управления теплогенераторами ТГ-1Б на жидком топливе и ГТГ-1А на газовом топливе
Ящики управления Я9605-2874УХЛ3.1 и Я9604-2874УХЛ3.1 предназначены для управления технологическими режимами и защиты от возникновения аварийных ситуаций теплогенератора ТГ-1А на жидком топливе и ГТГ-1А - на газовом. Указанные теплогенераторы применяются для воздушного обогрева животноводческих помещений, теплиц, складов и подсобных помещений, мастерских и других производственных помещений.
Структура условного обозначения
Я9604-3274БУХЛ3.1:
Я - ящик;
9 - класс НКУ: автоматическое регулирование;
6 - группа класса: с программными элементами;
04 - порядковый номер разработки;
32 - исполнение по номинальному току (16 А);
7 - исполнение по номинальному напряжению главной цепи
(380 В);
4 - исполнение по номинальному напряжению цепи управления
(220 В);
УХЛ3.1 - климатическое исполнение и категория размещения по
ГОСТ 15150-69 и ГОСТ 15543.1-89. Я9604-2874УХЛ3.1, Я9605-2874УХЛ3.1:
Я - ящик;
9 - класс НКУ: автоматическое регулирование;
6 - группа класса: программное управление;
04 (05) - порядковый номер разработки: 04 - для
теплогенераторов на газовом топливе; 05 - для
теплогенераторов на жидком топливе;
28 - исполнение по номинальному току (6,3 А);
7 - исполнение по номинальному напряжению главной цепи
(380 В);
4 - исполнение по номинальному напряжению вспомогательной цепи
(220 В);
УХЛ3.1 - климатическое исполнение и категория размещения по
ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Ящик Я9604-3274БУХЛ3.1 управления теплогенератором ТГ-Ф-2,5Б
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 10 до 40°С.
Рабочее положение в пространстве вертикальное.
Предельное отклонение от вертикали 5°.
Степень защиты оболочки ящика от воздействия окружающей среды IР54 по ГОСТ 14254-96.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 22789-94.
Изделие соответствует требованиям ТУ 16-87 ИЖТП.656335.046 ТУ.
Ящики Я9605-2874УХЛ3.1 и Я9604-2874УХЛ3.1 управления теплогенераторами ТГ-1Б на жидком топливе и ГТГ-1А на газовом топливе
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 10 до 40°С.
Рабочее положение в пространстве вертикальное.
Степень защиты оболочки ящиков от воздействия окружающей среды - IР54 по ГОСТ 14254-96.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 22789-94.
Изделия должны соответствовать требованиям ТУ 16-87 ИЖТП.656335.046 ТУ. ТУ 16-87 ИЖТП.656335.046 ТУ
Технические характеристики
Ящик Я9604-3274БУХЛ3.1 управления теплогенератором ТГ-Ф-2,5Б
Номинальное напряжение, В: главной цепи - 380
цепи управления - 220
Номинальный ток главной цепи, А - 16
Диапазон регулирования температуры, ° С - 0-40
Суммарная подключаемая мощность, кВт - 6,05
Номинальная частота тока, Гц - 50
Габаритные размеры, мм - 500x250x500
Масса, кг, не более - 28,5
Гарантийный срок - 2 года со дня ввода ящика в эксплуатацию.
Ящики Я9605-2874УХЛ3.1 и Я9604-2874УХЛ3.1 управления теплогенераторами ТГ-1Б на жидком топливе и ГТГ-1А на газовом топливе
Номинальное напряжение, В: главной цепи - 380
вспомогательной цепи - 220
Допустимое отклонение напряжения, %, номинального значения - +10
Присоединяемая мощность, кВт - 1,47
Частота тока, Гц - 50
Номинальный ток главной цепи, А - 6,3
Масса, кг - 28,5
Гарантийный срок - 2 года со дня ввода ящиков в эксплуатацию, но не более 2,5 лет со дня отгрузки заводом-изготовителем.
Конструкция и принцип действия
Ящик Я9604-3274БУХЛ3.1 управления теплогенератором ТГ-Ф-2,5Б
Ящик управления Я9604-3274БУХЛ3.1 предназначен для управления двумя электродвигателями (основного вентилятора и вентилятора горелки), электромагнитом воздушной заслонки и вентилями подачи газа. Запуск, работа в подрежиме большой или малый огонь, остановка зависят от разницы температуры помещения и заданной на регуляторе температуры. Ящик управления обеспечивает защиту от токов КЗ и перегрузок, перегрева камеры сгорания, повышения давления газа, подаваемого на горение, срыва пламени.
Ящик управления Я9604 - одностороннего обслуживания. На лицевой стороне расположены регулятор температуры, аппаратура управления и сигнализации. Ввод внешних проводников от технологических датчиков осуществляется через разъемное устройство, ввод остальных проводников - через сальники с уплотнением.
Габаритные размеры ящика управления представлены на рисунке.

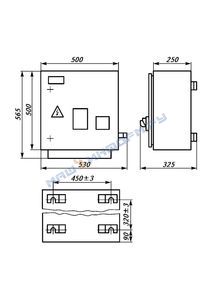

Общий вид, габаритные и установочные размеры ящиков управления Я9604-3274БУХЛ3.1, Я9605-2874УХЛ3.1 и Я9604-2874УХЛ3.1
Ящики Я9605-2874УХЛ3.1 и Я9604-2874УХЛ3.1 управления теплогенераторами ТГ-1Б на жидком топливе и ГТГ-1А на газовом топливе
Ящики управления обеспечивают программный запуск теплогенераторов, автоматический контроль наличия пламени (безопасность эксплуатации), автоматическое регулирование в зависимости от значений температуры воздуха в отапливаемом помещении, а также защиту теплогенераторов от аварийных ситуаций КЗ, перегрузка электродвигателей приводов вентиляторов теплогенератора, понижение давления воздуха или газа, превышение предельного давления газа, перегрев теплообменника, срыв пламени).
Для опробования работоспособности ящиков управления в начале работы или после проведения регламентных работ предусмотрен режим "Наладка".
Ящики управления Я9605 и Я9604 одностороннего обслуживания.
На лицевой стороне расположена аппаратура управления и сигнализации. Ввод внешних проводников от технологических преобразователей, установленных на горелке теплогенератора, осуществляется через разъем, ввод остальных проводников - через сальники с уплотнением.
Габаритные размеры ящиков управления представлены на рисунке. Ящик Я9604-3274БУХЛ3.1 управления теплогенератором ТГ-Ф-2,5Б
В комплект поставки входят: ящик управления, запасные части в соответствии с ведомостью ИЖТП.656315.046 ЗИ (1 компл.), эксплуатационная документация в соответствии с ведомостью ИЖТП.656315.046 ЭД (1 компл.).
Ящики Я9605-2874УХЛ3.1 и Я9604-2874УХЛ3.1 управления теплогенераторами ТГ-1Б на жидком топливе и ГТГ-1А на газовом топливе
В комплект поставки входят: ящик управления и эксплуатационная документация согласно ведомости.
