Ящики управления котлами-преобразователями на газовом и жидком топливе типов Я5902, Я5940, Я5941 и Я5943
Общие сведения
Ящик Я5902-3274ПУХЛ3.1 управления котлом-преобразователем Д721А
Ящик управления Я5902-3274ПУХЛ3.1 предназначен для наладки и автоматического управления режимом работы парообразователя Д-721А, а также для защиты его от возникновения аварийных ситуаций.
Ящики Я5940-3074П, Я5941-2974П и Я5943-3074П котлами преобразователями на газовом топливе Д721Г, КГ-300, КГ-500 и на жидком топливе КВ-300Л
Ящики управления Я5940-3074ПУХЛ3.1, Я5941-2974ПУХЛ3.1 и Я5943-3074ПУХЛ3.1 предназначены для управления и защиты от аварийных ситуаций котлов, работающих на газе Д721Г и КГ-300, КГ-500, и котла КВ-300Л, работающего на жидком топливе.
Все котлы применяются для получения пара, используемого для технологических процессов в животноводческих помещениях (запаривание кормов, пастеризация молока, горячее водоснабжение и отопление помещений с применением бойлеров).
Структура условного обозначения
Я5902-3274ПУХЛ3.1:
Я - ящик управления;
5 - класс НКУ: управление асинхронными двигателями с
короткозамкнутым ротором;
9 - группа класса НКУ: управление несколькими
электродвигателями;
02 - порядковый номер разработки;
32 - исполнение по номинальному току главной цепи (16 А);
7 - исполнение по номинальному напряжению главной цепи
(380 В, 50 Гц);
4 - исполнение по номинальному напряжению цепи управления
(220 В, 50 Гц);
П - исполнение для парообразователей;
УХЛ3.1 - климатическое исполнение и категория размещения по
ГОСТ 15150-69 и ГОСТ 15543.1-89. Я59ХХ-ХХ74ПУХЛ3.1:
Я - ящик;
5 - класс НКУ: управление асинхронным двигателем с
короткозамкнутым ротором;
9 - группа класса НКУ: управление несколькими
электродвигателями;
ХХ - порядковые номера разработки (40; 41; 43);
ХХ - исполнение по номинальному току: 29 - 8 А; 30 - 10 А;
7 - исполнение по номинальному напряжению главной цепи
(380 В);
4 - исполнение по номинальному напряжению вспомогательной цепи
(220 В);
П - исполнение для получения пара;
УХЛ3.1 - климатическое исполнение и категория размещения по
ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Ящик Я5902-3274ПУХЛ3.1 управления котлом-преобразователем Д721А
Высота над уровнем моря не более 2000 м.
Температура от минус 10 до 40°С.
Относительная влажность окружающего воздуха до 98% при температуре 25°С.
Рабочее положение в пространстве вертикальное.
Степень защиты оболочек ящиков управления IР54 по ГОСТ 14254-96.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.7-83.
Ящик управления соответствует требованиям ТУ 16-656.033-84.
Ящики Я5940-3074П, Я5941-2974П и Я5943-3074П котлами преобразователями на газовом топливе Д721Г, КГ-300, КГ-500 и на жидком топливе КВ-300Л
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 10 до 40°С.
Рабочее положение в пространстве вертикальное.
Степень защиты оболочки ящиков от воздействия окружающей среды IР54 по ГОСТ 14254-96.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.7-83.
Изделия соответствуют требованиям ТУ 16-656.033-84. ТУ 16-656.033-84
Технические характеристики
Ящик Я5902-3274ПУХЛ3.1 управления котлом-преобразователем Д721А
Номинальное напряжение переменного тока, В: главной цепи - 380
цепи управления - 220
Допустимые отклонения напряжения, % номинального значения - +10
Частота тока, Гц - 50
Номинальный ток главной цепи, А - 16
Присоединяемая мощность, кВт - 4,15
Габаритные размеры, мм - 500x500x250
Масса, кг - 24
Гарантийный срок - 2 года со дня ввода ящиков управления в эксплуатацию.
Ящики Я5940-3074П, Я5941-2974П и Я5943-3074П котлами преобразователями на газовом топливе Д721Г, КГ-300, КГ-500 и на жидком топливе КВ-300Л
Номинальное напряжение главной цепи, В - 380
Номинальное напряжение вспомогательной цепи, В - 220
Номинальный ток, А: Я5940-3074ПУХЛ3.1, Я5943-3074ПУХЛ3.1 - 10
Я5941-2974ПУХЛ3.1 - 8
Номинальная частота тока, Гц - 50
Масса, кг, не более - 24
Гарантийный срок - 2 года со дня ввода ящиков управления в эксплуатацию.
Конструкция и принцип действия
Ящик Я5902-3274ПУХЛ3.1 управления котлом-преобразователем Д721А

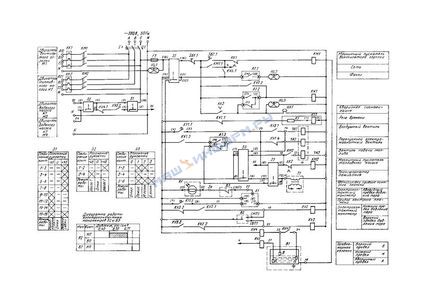

Электрическая принципиальная схема устройства приведена на рис. 1.
Электрическая принципиальная схема ящика управления Я5902-3274ПУХЛ3.1
Схема предусматривает работу котла-парообразователя Д-721А в ручном (наладка) и автоматическом режимах.
Автоматический выключатель Q1 (сеть - 380 В переменного тока) поставить в положение "Вкл.", при этом загорается сигнальная лампа НL1 "Сеть". Переключатель "Режим работы" S1 перевести в положение "Наладка", переключатель "Питающий насос" S2 перевести в положение, соответствующее выбранному водяному насосу (М3 или М4). После заполнения котла водой до отметки "В" ("Верхний рабочий уровень"), наблюдаемой на рамке указателя уровня воды, переключатель S1 перевести в положение "Авт." и нажать кнопку SВ2 "Пуск". При этом срабатывает магнитный пускатель КМ1, включающий двигатель вентилятора горелки М1, одновременно напряжение подается на катушку реле времени КТ1, прибор контроля пламени А1, промежуточные реле КV2, КV4, КV5. Через 12 с срабатывает контакт реле времени КТ1.1, подающий напряжение на электромагнит YА1, перепускной электромагнитный вентиль YА2, трансформатор зажигания Т1 и магнитный пускатель КМ2, который включает двигатель топливного насоса М2 и электромагнитный вентиль YА3. Еще через 12 с срабатывает контакт реле времени КТ1.2, включающий прибор контроля пламени А1, который своими контактами включает лампу НL2 "Факел" и промежуточное реле КV1, отключает трансформатор зажигания Т1, реле времени КТ1, электромагнит YА1 и перепускной электромагнитный вентиль YА2. Парообразователь работает в режиме нормальной производительности. По достижении давления пара 0,07 МПа срабатывает контакт ВП ("Верхний предел давления пара") электроконтактного манометра В2.
Отключается промежуточное реле КV2, включается промежуточное реле КV3, которое в свою очередь включает электромагнит YА1 и открывает перепускной электромагнитный вентиль YА2. При понижении давления пара до 0,04 МПа срабатывает контакт НП ("Нижний предел давления пара") электроконтактного манометра В2, контакт КV3.1 размыкается, электромагнит YА1 открывает воздушную заслонку, а перепускной электромагнитный вентиль YА2 закрывается. При понижении уровня воды в парообразователе до отметки "Н" ("Нижний рабочий уровень") промежуточное реле КV4 обесточивается, включается в работу один из водяных насосов М3 или М4. При достижении уровнем воды отметки "В" ("Верхний рабочий уровень") подается напряжение на катушку КV4 и отключается работающий водяной насос (М3 или М4).
Отключение парообразователя осуществляется кнопкой SВ1 "Стоп", переводом переключателей S1, S3 и выключателя Q1 в положение "Откл.".
Схемой управления предусмотрены:
защита от токов КЗ главных и цепей управления электромагнитным расцепителем Q1 и предохранителем F1;
защита электродвигателей от перегрузок тепловыми реле КК1 и КК2;
защита от погасания факела в автоматическом режиме осуществляется фотоголовкой RF прибора контроля пламени А1, который отключается при погасании пламени (при этом гаснет лампа НL2 "Факел", включается сирена НА1 и сигнальная лампа НL3 "Авария");
защита парообразователя от аварийного превышения давления и пуска воды осуществляется электроконтактным манометром В3 и по сигналу электрода "Н " "Аварийный предел" уровнемерной колонки В1.
Ящик управления Я5902-3274ПУХЛ3.1 представляет собой металлическую конструкцию на базе ящика типа РУС(Е) одностороннего обслуживания, навесного исполнения. Вводы и выводы питающих кабелей и кабелей цепей управления осуществляются через сальниковые уплотнения, размещенные на нижней стенке ящика управления. Ящик управления устанавливается непосредственно на котле-парообразователе.

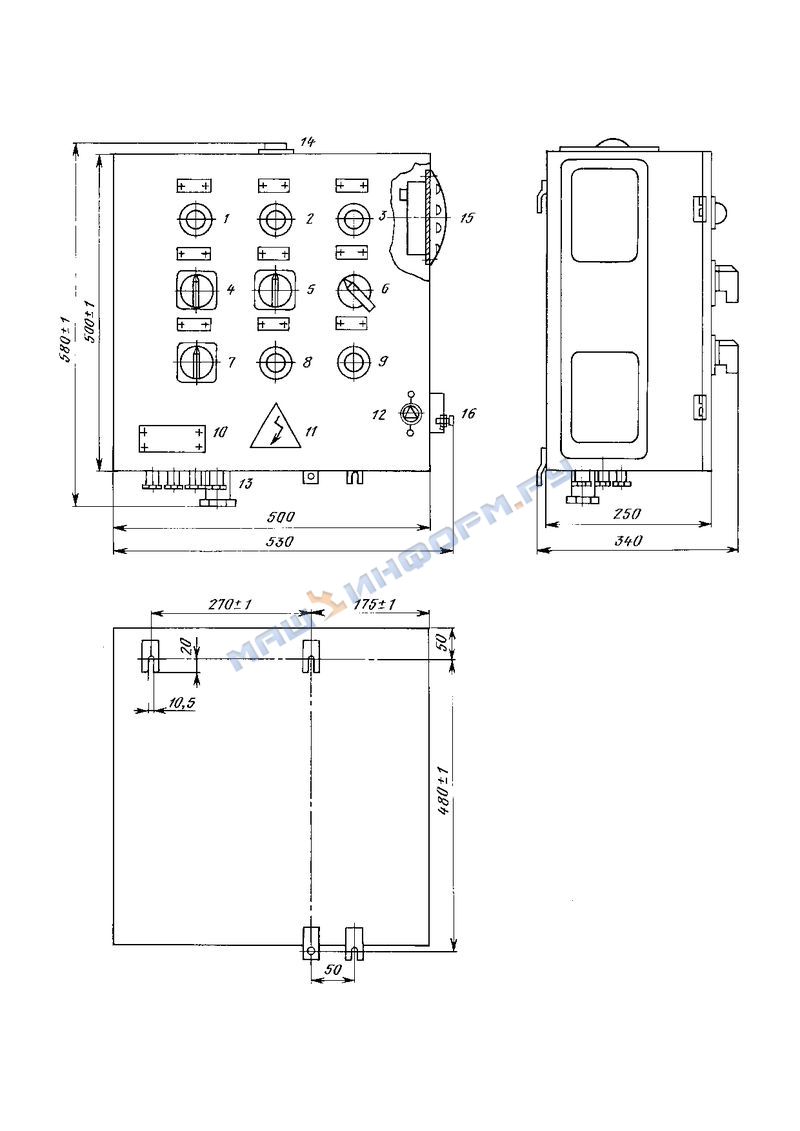

Общий вид, габаритные и установочные размеры ящика управления приведены на рис. 2.
Общий вид, габаритные и установочные размеры ящика управления Я5902-3274ПУХЛ3.1:
1 - сигнальная лампа HL3 "Аварийный режим";
2 - сигнальная лампа HL2 "Нормальный режим";
3 - сигнальная лампа HL1 "Сеть";
4 - переключатель S1 "Режим работы;
5 - переключатель S3 "Ручное управление;
6 - автоматический выключатель Q1 "Сеть №380";
7 - переключатель S2 "Питающий насос";
8 - кнопка SB2 "Пуск";
9 - кнопка SB1 "Стоп";
10 - заводская табличка;
11 - знак электрического напряжения;
12 - замок;
13 - сальники;
14 - узел зачаливания при подъеме;
15 - сигнальная сирена НА1;
16 - болт заземления
Ящики Я5940-3074П, Я5941-2974П и Я5943-3074П котлами преобразователями на газовом топливе Д721Г, КГ-300, КГ-500 и на жидком топливе КВ-300Л
Ящики управления предназначены для программного запуска электроприводов котлов и управления их работой в зависимости от давления вырабатываемого пара, уровня воды в котле, а также для обеспечения защиты котла от аварийных режимов работы: (токов КЗ и перегрузки двигателей, превышение предельного давления пара, срыв пламени, утечка воды из котла, превышение или понижение давления газа и воздуха, подаваемых на горение). Для опробования ящиков Я5943-3074ПУХЛ3.1 в начале работы или после проведения ремонтных работ предусмотрен режим "Наладка". В ящиках Я5940-3074ПУХЛ3.1 и Я5941-2974ПУХЛ3.1 для подготовки котлов к работе предусмотрен режим "Заполнение". Ящики управления Я5940-3074ПУХЛ3.1, Я5941-2974ПУХЛ3.1 и Я5943-3074ПУХЛ3.1 одностороннего обслуживания с габаритными размерами 500x500x250 мм.
На лицевой стороне расположена аппаратура управления и сигнализации. Ввод внешних проводников от технологических датчиков и оборудования, установленных на горелке, осуществляется через разъем, ввод остальных проводников - через сальники с уплотнением. Ящик Я5902-3274ПУХЛ3.1 управления котлом-преобразователем Д721А
В комплект поставки входят: ящик управления, эксплуатационная и товаросопроводительная документация, две сигнальные лампы и два предохранителя (I = 5 А).
Ящики Я5940-3074П, Я5941-2974П и Я5943-3074П котлами преобразователями на газовом топливе Д721Г, КГ-300, КГ-500 и на жидком топливе КВ-300Л
В комплект поставки ящиков управления для парообразователей серии Д721Г входят: ящик управления Я5940-3074ПУХЛ3.1, комплект эксплуатационной документации в соответствии с ведомостью ИЖТП.656357.002П-05ЭД.
В комплект поставки ящиков управления для парообразователей серии КГ-300, КГ-500 входят: ящик управления Я5941-3074ПУХЛ3.1, комплект эксплуатационной документации в соответствии с ведомостью ИЖТП.656357.002П-06ЭД.
В комплект поставки ящиков управления для парообразователей КВ-300Л входят: ящик управления Я5943-3074ПУХЛ3.1, комплект эксплуатационной документации в соответствии с ведомостью ИЖТП.656357.002П-08ЭД.
