Ящики управления электроводонагревателями электродного типа ЭПЗ-100/И3, ЭПЗ-250/И3, ЭПЗ-400/И3
Общие сведения
Ящики управления предназначены для автоматического и ручного управления электроводонагревателями электродного типов ЭПЗ-100/И3, ЭПЗ-250/И3, ЭПЗ-400/И3, которые применяются для отопления и горячего водоснабжения сельскохозяйственных объектов.
Управление электроводонагревателями обеспечивается ящиками силовыми: Я8101-4274 УХЛ3.1 (электроводонагревателем ЭПЗ-100/И3), Я8101-4674 УХЛ3.1 (электроводонагревателем ЭПЗ-250/И3), Я8101-4874 УХЛ3.1 (электроводонагревателем ЭПЗ-400/И3) и ящиком к управлению Я9303-2304 УХЛ3.1.
Структура условного обозначения
Структура условного обозначения ящика силового Я8101-4Х74 УХЛ3.1:
Я - ящик силовой;
8 - класс (НКУ ввода и распределения электроэнергии);
1 - группа в классе 8 (НКУ ввода переменного тока);
01 - порядковый номер;
4Х - исполнение по току (42 - 160 А, 46 - 400 А, 48 - 630 А);
7 - исполнение по напряжению силовой цепи (380 В, 50 Гц);
4 - исполнение по напряжению цепи управления (220 В, 50 Гц);
УХЛ3.1 - климатическое исполнение и категория размещения по
ГОСТ 15150-69. Структура условного обозначения ящика управления Я9303-2304 УХЛ3.1:
Я - ящик управления;
9 - класс (НКУ автоматического регулирования);
3 - группа в классе (НКУ управления различными специальными
машинами: электронагревательными устройствами);
03 - порядковый номер;
23 - исполнение по току (2 А);
04 - исполнение по напряжению (220 В, 50 Гц);
УХЛ3.1 - климатическое исполнение и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 5 до 40°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли агрессивных газов и паров в концентрациях, снижающих параметры ящиков.
Группа условий эксплуатации в части воздействия механических факторов внешней среды М1 по ГОСТ 17516.1-90.
Степень защиты персонала от соприкосновения с токоведущими частями, а также степень защиты аппаратов, установленных внутри ящиков, от попадания твердых тел, пыли и проникновения воды IР40 по ГОСТ 14254-80.
Техника безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.7-83 и ГОСТ 12.2.007.11-75.
Ящики управления соответствуют ТУ 16-656.046-84. ТУ 16-656.046-84
Технические характеристики
Основные параметры ящиков силовых и ящика управления приведены в таблице.
Таблица
| Параметр и единица измерения | Значение параметра для типоисполнений ящиков | |||
| Я8101-4274 УХЛ3.1 | Я8101-4674 УХЛ3.1 | Я8101-4874 УХЛ3.1 | Я9303-2304 УХЛ3.1 | |
| Номинальное напряжение силовой цепи, В | 380 | 380 | 380 | 220 |
| Частота тока, Гц | 50 | 50 | 50 | 50 |
| Номинальный ток, А | 160 | 400 | 630 | 2 |
| Номинальная мощность силовой цепи, кВт | 100 | 250 | 400 | – |
| Диапазон регулирования мощности, % | 25–100 | 25–100 | 25–100 | – |
| Диапазон шкалы задатчика температуры | – | – | – | 0–100 |
| Диапазон шкалы задатчика температуры воздуха, ° С | – | – | – | 0–40 |
| Диапазон шкалы задатчика коэффициента угла наклона отопительного графика, о.е. | – | – | – | 1–4 |
| Количество первичных термопреобразователей сопротивления | – | – | – | 3 (градуировка 5 Ом) |
| Масса, кг, не более | 36 | 123 | 141 | 15 |
Гарантийный срок - 2 года со дня ввода ящиков в эксплуатацию.
Ящики Я8101-4Х74 УХЛ3.1 и Я9303-2304 УХЛ3.1 обеспечивают управление соответствующими электроводонагревателями только при совместной работе. Раздельная работа не допускается. Совместная электрическая принципиальная схема ящиков Я8101-УХ74 УХЛ3.1 и Я9303-2304 УХЛ3.1 приведена на рис. 1. Ящики позволяют управлять работой электроводонагревателя как в случае использования его для отопления производственных помещений (основное назначение), так и для горячего водоснабжения.

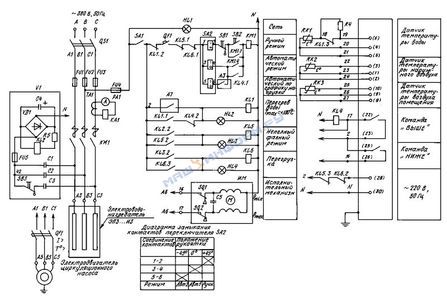

Электрическая принципиальная схема ящиков Я8101-4Х74 УХЛ3.1 и Я9303-2304 УХЛ3.1
V1 - блок защиты от неполнофазного режима;
А3 - внешнее программное устройство;
А6 - регулятор температур;
А7 - аварийный терморегулятор
С помощью ящиков управления контролируется температура воды на выходе электроводонагревателя, температура воздуха в помещении, температура наружного воздуха. При отклонении контролируемых параметров от требуемых значений вырабатывается управляющий сигнал, воздействующий на привод регулирующих электродов электроводонагревателя, в результате чего изменяется его мощность.
Температура воды на выходе электроводонагревателя измеряется с помощью термопреобразователя RК1. Для измерения температуры воздуха помещения служит термопреобразователь RК3, а для измерения температуры наружного воздуха - термопреобразователь RК2. На регуляторе температуры А6 устанавливаются требуемые значения температуры воды в или температуры воздуха в помещении п, а также требуемые коэффициент угла наклона отопительного графика К2, постоянная времени интегрирования Ти, коэффициент передачи ап. Сигналы термопреобразователей RК1, RК2, RК3 сравниваются с требуемыми параметрами в, п, К2, результаты сравнения алгебраически суммируются и представляются в виде интегральной последовательности управляющих импульсов с длительностью и паузой между ними, зависящей от результатов сравнения. Управляющие импульсы воздействуют на исполнительный механизм привода регулирующих электродов. На рис. 2 показано семейство графиков отпуска тепла, реализуемых регулятором температуры А6. Графики отпуска тепла могут перемещаться вверх по оси температуры воды.
Семейство графиков отпуска тепла, реализуемых регулятором температуры
Ящики обеспечивают защиту электроводонагревателей от токов короткого замыкания, неполнофазного режима работы, перегрузки по току, перегрева воды. Предусмотрена возможность дистанционного включения электроводонагревателя по команде от внешнего программного устройства.
На рис. 3 приведена электрическая схема подключения ящиков Я8101-4Х74 УХЛ3.1 и Я9303-2304 УХЛ3.1.
Электрическая схема подключения Я8101-4274 УХЛ3.1 и Я9303-2304 УХЛ3.1
1 - заземление ящиков; 2 - циркуляционный насос;
3 - ввод питания 380 В, 50 Гц; 4 - к электроводонагревателю;
А7 - контакт аварийного терморегулятора ТКП-100ЭК;
А3 - контакт внешнего программного устройства;
RK1 - первичный преобразователь температуры теплоносителя ТСМ0879-01;
RK2 - первичный преобразователь температуры наружного воздуха ТСМ0879-01;
RK3 - первичный преобразователь температуры помещения ТСМ1079;
Х1-Х5 - клеммники
Ящик управления Я9303-2304 УХЛ3.1 представляет собой навесную конструкцию бескаркасного типа одностороннего обслуживания (рис. 4). На двери ящика размещены электронный регулятор температуры, переключатель режимов работы, светосигнальная арматура, предохранитель цепи управления.

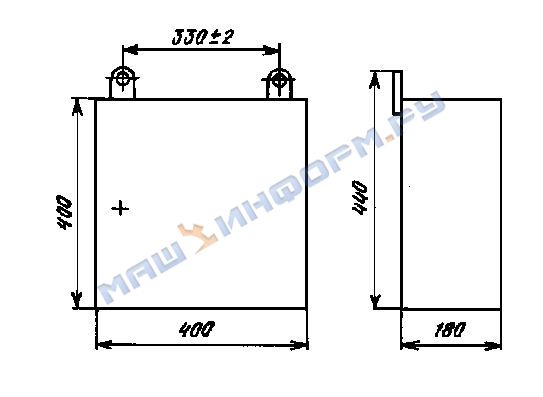

Габаритные и установочные размеры ящика управления Я9303-2304 УХЛ3.1
Ввод внешних цепей осуществляется через сальниковые уплотнения.
Габаритные и установочные размеры ящиков Я8101-4274 УХЛ3.1, Я8101-4674 УХЛ3.1 и Я8101-4874 УХЛ3.1 приведены на рис. 5, 6.

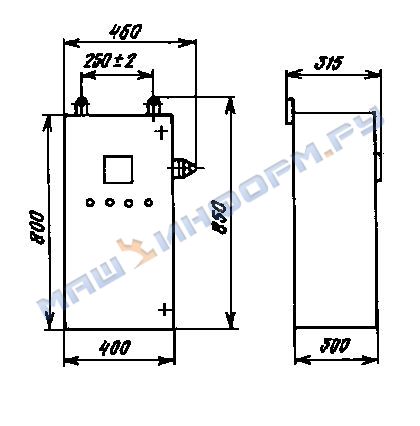

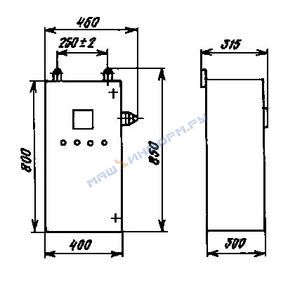

Габаритные и установочные размеры ящика силового Я8101-4274 УХЛ3.1

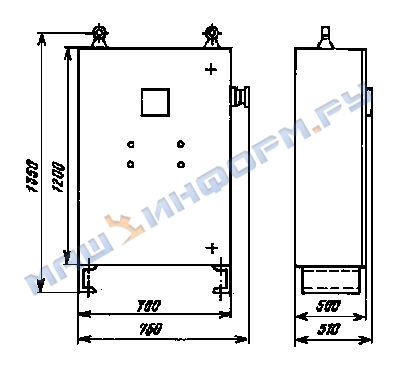

Габаритные и установочные размеры ящиков силовых Я8101-4674 УХЛ3.1 и Я8101-4874 УХЛ3.1
В комплект поставки входят: ящик силовой Я8101-4Х74 УХЛ3.1; ящик управления Я9303-2304 УХЛ3.1; термопреобразователь ТСМ-0879-01 - 2 шт.; термопреобразователь ТСМ-1079; амперметр в упаковке завода-изготовителя; комплект товаросопроводительной документации.
