Ящики управления электроприводом вентиляционной установки УВС-16А типа Я5101
Общие сведения
Ящики управления электроприводом вентиляционной установки УВС-16А типа Я5101 предназначены для автоматического и ручного управления и защиты электропривода вентиляционной установки УВ-16А, а также для регулирования и контроля технологических процессов вентиляционного оборудования.
Ящики обеспечивают световую сигнализацию рабочих режимов, автоматическое отключение при аварийных режимах, управление в функции относительной влажности воздуха и времени работы электродвигателя. Ящики рассчитаны на питание от четырехпроводной сети переменного тока с глухозаземленной нейтралью напряжением 380/220 В, частотой 50 Гц.
Структура условного обозначения
Я5101-3574ХУ1:
Я - ящик;
5 - класс (управление асинхронными электродвигателями
трехфазного тока с короткозамкнутым ротором);
1 - группа (с прямым пуском, без реверса и без электрического
торможения);
01 - порядковый номер разработки;
35 - модификация по току - 31,5 А;
7 - номинальное напряжение силовой цепи переменного тока
380 В;
4 - номинальное напряжение цепи управления переменного тока
220 В;
Х - модификация (А - с блоком микропроцессорного управления);
У - климатическое исполнение по ГОСТ 15150-69, умеренный
климат;
1 - категория размещения по ГОСТ 15150-69, на открытом
воздухе.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Окружающая среда невзрывоопасная, с содержанием в воздухе пыли не более 50 мг/м3.
Группа условий эксплуатации М1 по ГОСТ 17516-72.
Степень защиты от воздействия внешних факторов IР54 по ГОСТ 14254-80.
Требования техники безопасности - по ГОСТ 12.02.007.7-83.
Ящики управления соответствуют ТУ16-536.042-76. ТУ 16-536.042-76
Технические характеристики
Напряжение, В: силовой цепи - 380 цепи управления - 220 Колебания напряжения сети от номинального значения, % - +10 Частота, Гц - 50+0,4 Номинальный ток, А, не более - 31,5 Мощность электродвигателя, кВт - 15 Средняя наработка на отказ, ч, не менее - 8000
Гарантийный срок - 2 года со дня ввода ящиков в эксплуатацию.
Параметры ящиков и особенности исполнений указаны в таблице.
| Тип ящика | Код по ОКП | Дополнительный признак |
| Я5101-3174У1 | 34 3115 4711 08 | С блоком автоматического управления |
| Я5101-3574АУ1 | 34 3115 4714 05 | А - с блоком микропроцессорного управления |
Ящик управления электроприводом вентиляционной установки УВС-16А типа Я5101-3574У1 с блоком автоматического управления работает в соответствии со схемой электрической принципиальной (рис. 1).
Схема электрическая принципиальная ящика управления типа Я5101-3574У1
А1 - блок автоматического управления Б9602-1044У2.1;
FV1 - предохранитель ПРС-6У3-П с плавкой вставкой типоисполнения ПВД-1;
HL1 - арматура светосигнальная АСЛ22У2, зеленый;
К1 - реле РП21-000-У4Б, 220 В, 50 Гц;
КМ - пускатель ПМА-3109У3, 380 В, 40 А;
S1 - тумблер ТВ1-2;
S2, S3 - пост ПКЕ122-2У2, № 1Ц, "4", 1 "з" ПУСК, № 2Ц, "К", 1 "р" СТОП;
QF - выключатель АЕ2046-10РУ3, U = 380 B, I = 31,5 А
Включением автоматического выключателя подается напряжение на контакты магнитного пускателя КМ, о чем сигнализирует лампа НL1.
В ручном режиме тумблер S1 в положении "Р". Нажатием на пусковую кнопку S3 подается питание на катушку магнитного пускателя КМ, силовые контакты которого, замыкаясь, подают питание на электродвигатель М вентилятора. Отключение электродвигателя М осуществляется нажатием на кнопку "СТОП" S2.
В автоматическом режиме тумблер S1 в положении "А". Включение и отключение электродвигателя М вентилятора происходит в зависимости от влажности атмосферного воздуха по сигналу блока А1.
Ящик управления определяет относительную влажность воздуха с коррекцией по температуре, сравнивая эту величину с заданной, и выдает сигнал на включение или отключение вентилятора.
При плохих погодных условиях ящик управляет вентиляционной установкой по циклической программе: при простое вентилятора 5 ч он включается на 0,5 ч. Задатчик влажности воздуха позволяет регулировать режим вентилирования в зависимости от измерения влажности сена в процессе досушки. Электронный блок А1, работающий с первичным датчиком влажности R и температуры Рт воздуха и задатчиком относительной влажности Р преобразует входной сигнал от датчиков R и Рт в релейный выходной сигнал, управляющий включением и выключением катушки магнитного пускателя КМ.

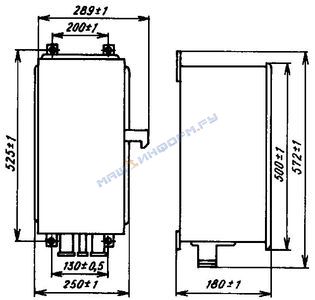

Габаритные и установочные размеры ящика управления Я5101-3574У1 приведены на рис. 2.
Габаритные и установочные размеры ящика управления
Я5101-3574У1
Ящик управления электроприводом вентиляционной установки УВС-16А типа Я5101-3574У1 с блоком микропроцессорного управления работает в соответствии со схемой электрической принципиальной (рис. 3). Описание работы схемы электрической принципиальной ящика управления типа Я5101-3574АУ1 приведено ниже.
Схема электрическая принципиальная ящика управления типа Я5101-3574АУ1
FV1 - предохранитель ПРС-БУ3-П с плавкой вставкой типоисполнения ПВД2У3;
HL1 - арматура светосигнальная АСЛ22У2, зеленый; А - блок микропроцессорного управления Б9602-1044АУ2.1;
КМ - пускатель ПМА-3109У3, 380 В, 40 А;
SA1 - тумблер ТВ1-2;
SB1 - пост ПКЕ-122-2У2, № 1Ц, "4", 1 "з" ПУСК, № 2Ц, "К", 1 "р" СТОП;
QF1- выключатель АЕ2046-10РУ3, U = 380 В, I = 31,5 А
Схема автоматического управления установкой активного вентилирования сена УВС-16А выполнена на базе однокристальной четырехразрядной микроЭВМ серии К1820 и включает в себя помимо базовой микроЭВМ фиксатор адреса, постоянное запоминающее устройство, аналоговую часть для реализации подключения датчика влажности, кнопочный пункт и цифровой дисплей для контроля и установки параметров, устройство ввода-вывода.
Алгоритм функционирования системы управления содержит предписание, обеспечивающее гарантированную досушку сена в зависимости от изменяющихся климатических условий.
Система управления обеспечивает управление вентиляционной установкой (пуск, останов), точные программно задаваемые и реализуемые временные экспозиции сушки сена в зависимости от влажности воздуха (в пределах 65-95%); обеспечивает автоматический программный счет суммарного времени работы вентилятора и его отключения, текущее время после включения и останова вентилятора с выдачей этой информации на цифровой дисплей.
Пусть, например, первоначальная установка граничной влажности выбрана равной 85%.
Если реальная влажность ниже этой уставки, то сено непрерывно вентилируется на напряжение 40-50 ч, а затем происходит автоматическое изменение уставки граничной влажности на следующее, например 80%, и опять продолжается непрерывное вентилирование при реальной влажности ниже 80% и т.д. до конечной заданной установки, равной 65% (весь процесс сушки составляет около 200 ч).
Если вдруг погодные условия стали неблагоприятными и реальная влажность воздуха превышает значение уставки, то в этом случае непрерывное вентилирование прекращается, но во избежание самонагрева сена периодически осуществляется его принудительный продув в течение определенного времени. По мере высыхания сена интервал между продувками увеличивается.
Для обеспечения функционирования системы управления по приведенному алгоритму необходимо выполнить следующие действия: включить питание выключателем QF1, тумблер выбора режима SА1 установить в положение АВТ и нажатием кнопки "СБРОС" перевести систему в состояние готовности.
При этом на цифровом дисплее появится индикация нулевого режима, в котором можно вручную задать соответствующую уставку граничной влажности или же осуществлять работу по приведенному выше алгоритму управления.

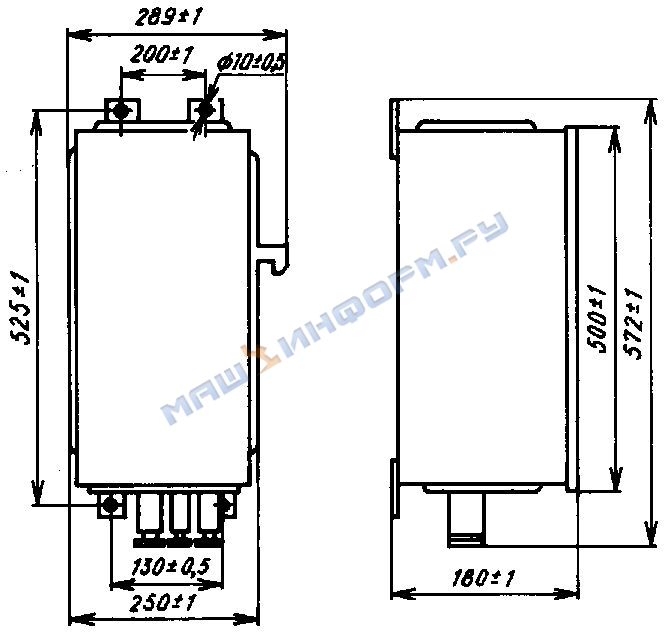

Габаритные и установочные размеры ящиков типа Я5101-3574АУ1 приведены на рис. 4.
Габаритные и установочные размеры ящика управления
Я5101-3574АУ1
Ящики управления выполнены в виде бескаркасной металлической конструкции навесного исполнения с дверью, запирающейся на замок.
В комплект поставки входят: ящик управления, ключ для замка - 2 шт., паспорт.
