Ящики управления электроприводами холодильно-компрессорных машин для резервуаров-охладителей молока
Общие сведения
Ящики управления электроприводами холодильно-компрессорных машин для резервуаров-охладителей молока обеспечивают управление электроприводами холодильно-компрессорных машин типов АВ30, УВ10, 0Т10, З0Т10, МВТ-20, МВТ-14 и АВ, предназначенных для приготовления охлажденной воды, используемой в проточных и емкостных молокоохладителях.
Ящики управления разработаны в семи типоисполнениях, отличающихся суммарной мощностью входящих в состав холодильно-компрессорной машины электроприводов отдельных механизмов.
Структура условного обозначения
Я5906-Х74Х(М)ХХ:
Я - ящик;
5 - класс (НКУ управления асинхронным двигателем трехфазного
тока с короткозамкнутым ротором);
9 - группа в классе 5 (НКУ управления несколькими асинхронными
электродвигателями);
06 - порядковый номер разработки;
Х - исполнение по току (см. таблицу);
7 - исполнение по напряжению силовой цепи (380 В, 50 Гц);
4 - исполнение по напряжению цепи управления (220 В, 50 Гц);
Х - дополнительный признак (З, Г - с электротепловой защитой
электродвигателей компрессоров; К, Д, Л, Е - с устройством
встроенной температурной защиты электродвигателей
компрессора);
М - модернизированное исполнение;
ХХ - климатическое исполнение и категория размещения: по ГОСТ
15150-69 (УХЛ3.1 - для внутренних поставок и поставок на
экспорт в страны с умеренным климатом, УХЛ2.1 - для
исполнения Я5906-3574ДМ; 04.2 - для поставок в страны с
тропическим климатом).
| Тип холодильно- | Тип ящика управления | Номинальный ток главной цепи, А |
| АВ30 | Я5906-37743УХЛ3.1 | 50 |
| УВ10-01, 0Т10 | Я5906-3274КУХЛ3.1 | 20 |
| МВТ20-1(1) | Я5906-3574ГУХЛ3.1 | 31,5 |
| МВТ20-1(2) | Я5906-3574ДУХЛ3.1 | 31,5 |
| З0Т10-2-0 | Я5906-3574ДМУХЛ2.1 | 31,5 |
| МВТ14-1 | Я5906-3574ЛУХЛ3.1 | 31,5 |
| АВ14-1 | Я5906-3474ЕУХЛ3.1 | 25 |
Высота над уровнем моря не более 2000 м.
Нижнее значение рабочей температуры окружающего воздуха минус 10°С.
Относительная влажность воздуха до 80% при температуре 15°С.
Степень защиты IР33 по ГОСТ 14254-80.
Группа условий эксплуатации в части воздействия механических факторов внешней среды М8 по ГОСТ 17516-72.
Техника безопасности по ГОСТ 12.2.007.6-75 и ГОСТ 12.2.007.7-83.
Ящики управления изготовляются для внутренних поставок и на экспорт и соответствуют ТУ 16-536.694-82. ТУ 16-536.694-82
Номинальное напряжение, В: силовой цепи - 380 цепи управления - 220 Частота тока, Гц - 50 Максимальное количество электроприводов - 6 Охлаждение - воздушное естественное
Гарантийный срок - 2 года со дня ввода ящика управления в эксплуатацию.
Схемы электрические ящиков управления унифицированы и обеспечивают управление электроприводами механизмов, входящих в состав холодильно-компрессорной машины: компрессора с воздушным охлаждением; вентилятора охлаждения; насоса холодоносителя.
Ящик управления, разработанный для машины АВ30, обеспечивает, кроме указанного, управление режимом работы градирни.
Схема электрическая предусматривает два режима работы - автоматический и полуавтоматический, что обеспечивает ключ режима, установленный на лицевой двери ящика управления. Основным режимом работы является автоматический, в полуавтоматическом режиме ящик работает в случае необходимости отыскания неисправности и настройки режима холодильной машины. При этом сохраняются все виды защит и блокировок, а каждый пускатель электроприводов имеет возможность включаться своим тумблером, установленным на двери ящика управления.
Элементная база, на которой выполнена схема электрическая, релейно-контакторная. Принцип работы ящика управления заключается в следующем: размыкающие контакты аппаратов защиты (электротеплового реле, датчика реле давления, размыкающего при снижении давления конденсации ниже установленного предела), встроенные в цепь включения пускателя компрессора, подготавливают включение ящика управления в работу при отсутствии причин, вызывающих размыкание вышеуказанных контактов.
Управляющий командный сигнал поступает из системы управления охлаждением молока, который включает механизмы холодильно-компрессорной машины в последовательности: насос холодоносителя, компрессор, вентилятор конденсатора. Далее работа ящика управления, обеспечивающего технологический алгоритм, происходит в функции температуры охлаждаемой воды, контролируемой датчиком температуры.
При недопустимом отклонении контролируемого параметра (перегрузка или потеря фазы питающего напряжения на приводных электродвигателях, перегрев обмоток электродвигателя, отклонение давлений нагнетания и всасывания) срабатывает соответствующий аппарат защиты, обеспечивающий аварийное отключение ящика управления с формированием сигнализации "Неисправность".
Габаритные, установочные и присоединительные размеры ящиков управления приведены на рис. 1-4. Эксплуатация ящиков управления должна проводиться в соответствии с действующими "Правилами техники безопасности при эксплуатации электроустановок потребителей" и "Правилами технической эксплуатации потребителей".

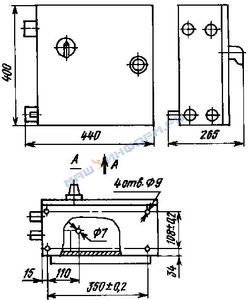

Габаритные, установочные и присоединительные размеры ящика управления Я5906-37743УХЛ3.1. Масса не более 18 кг

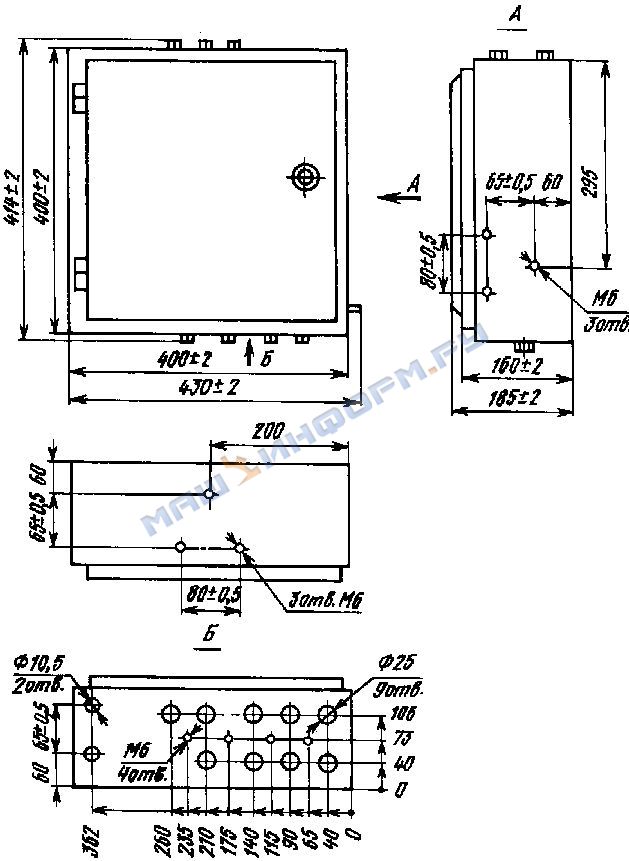

Габаритные, установочные и присоединительные размеры ящика управления Я5906-3274КУХЛ3.1. Масса не более 19 кг

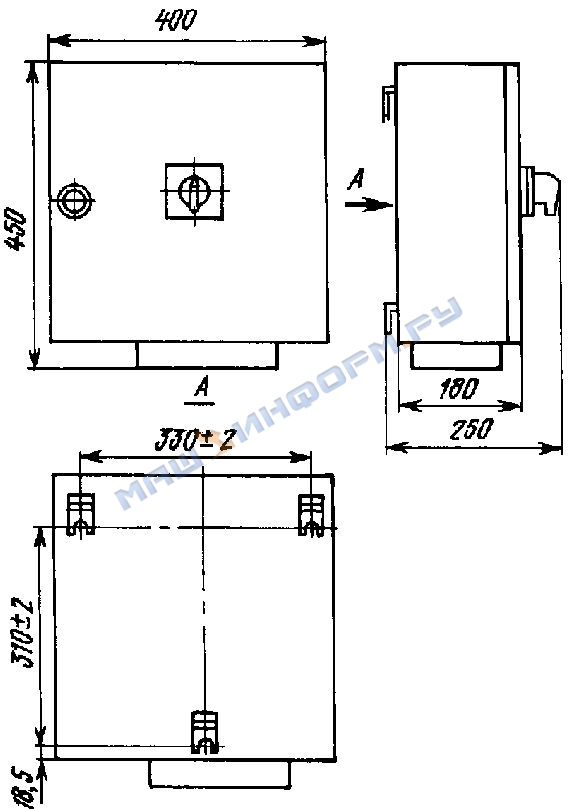

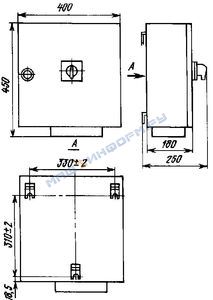

Габаритные, установочные и присоединительные размеры ящиков управления Я5906-3574ГУХЛ3.1; Я5906-3574ДУХЛ3.1; Я5906-3474ЕУХЛ3.1;
Я5906-3574ЛУХЛ3.1. Масса не более 19 кг

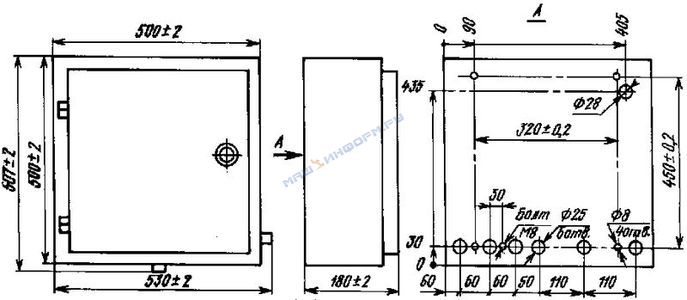

Габаритные, установочные и присоединительные размеры ящика управления Я5906-3574ДМУХЛ2.1. Масса не более 20 кг
Корпус ящика должен быть надежно заземлен, а нулевой провод присоединен к зажиму заземления. При отсутствии заземления включать ящик управления под напряжением запрещается. Дверь ящика должна быть всегда закрыта. Работа с открытой дверью запрещается.
Все работы, связанные с техническим обслуживанием, должны проводиться только при снятом напряжении. В комплект поставки ящика управления входят: ящик управления;
ключ специальный - 2 шт.
